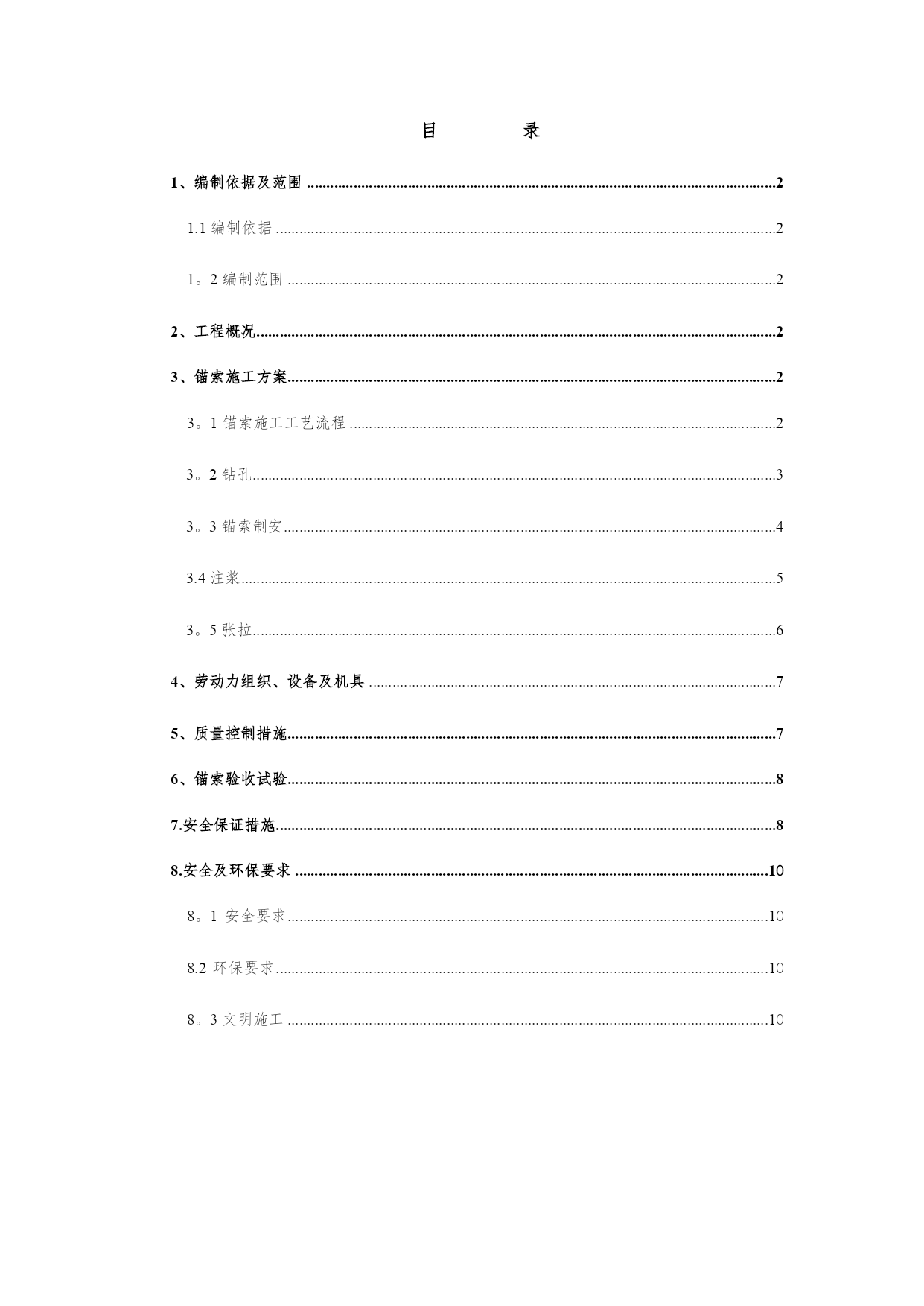

预应力锚索专项施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）新建铁路北京至沈阳铁路客运专线辽宁段TJ-8标预应力锚索专项施工方案中铁十七局集团京沈客专辽宁段TJ—8标项目经理部2021年5月辽宁•阜新目录TOC\o"1-2”\h\z\uHYPERLINK\l"_Toc28334"1、编制依据及范围PAGEREF_Toc283342HYPERLINK\l"_Toc7736"1.1编制依据PAGEREF_Toc77362HYPERLINK\l"_Toc727"1。2编制范围PAGEREF_Toc7272HYPERLINK\l"_Toc28792"2、工程概况2HYPERLINK\l"_Toc13708"3、锚索施工方案2HYPERLINK\l"_Toc23321"3。1锚索施工工艺流程2HYPERLINK\l"_Toc23321"3。2钻孔3HYPERLINK\l"_Toc23321"3。3锚索制安4HYPERLINK\l"_Toc23321"3.4注浆5HYPERLINK\l"_Toc23321"3。5张拉6HYPERLINK\l"_Toc28681"4、劳动力组织、设备及机具PAGEREF_Toc286817HYPERLINK\l"_Toc13474"5、质量控制措施7HYPERLINK\l"_Toc24584"6、锚索验收试验8HYPERLINK\l"_Toc10226"7.安全保证措施8HYPERLINK\l"_Toc10226"8.安全及环保要求10HYPERLINK\l"_Toc4306"8。1安全要求10HYPERLINK\l"_Toc30599"8.2环保要求10HYPERLINK\l"_Toc30174"8。3文明施工10TJ-8标锚索施工专项方案1、编制依据及范围1.1编制依据⑴京沈客专辽宁段TJ-8标大金沟隧道相关设计文件;⑵《高速铁路隧道工程施工技术指南》（铁建设［2021]241号);⑶《高速铁路隧道工程施工质量验收标准》（TB10753—2021）;⑷《铁路隧道工程施工安全技术规程》（TB10304—2021）；⑸《爆破安全规程》（GB6722—2003）；⑹《铁路隧道钻爆法施工工序及作业指南》(TZ231-2007）;⑺《高速铁路路基工程施工技术指南》（铁建设［2021]241号）；(8）《高速铁路路基工程施工质量验收标准》（TB10751-2021）；(9）《铁路混凝土工程施工技术指南》(铁建设［2021］241号)；(8)《铁路混凝土工程施工质量验收标准》（TB10424-2021）；京沈客专路联（2021）(辽宁）036。1。2编制范围京沈客专辽宁段TJ-8标大金沟隧道进口(DK511+300～DK511+324,长24m)右侧设置5根2。0×2。5的锚固桩，间距为6m，锚固桩桩顶下1。5米处各设置一道预应力锚索，单孔设计拉力600KN，锚索长度20米。锚固段长度10米，钻孔直径150mm，锚孔向下俯斜25°。2、工程概况大金沟隧道位于阜新市阜新蒙古自治县清河村大金沟组北100m，隧道起讫里程DK511+300~DK512+180，全长880m，为单洞双线隧道，线间距5m，隧道最大埋深66。04m.隧道位于剥蚀丘陵区，地表为荒山及耕地，地形起伏较大，隧道所经山脉海拔最高高程为315。2m,最高点里程DK511+830。65.隧道洞身范围地层主要为侏罗第中统(J2）凝灰质砂岩，地层较简单,进出口为第四系全新统坡残积层（Q4dl+el）粉质黏土。隧道区域地表水不发育，地下水主要为微量基岩裂隙水。主要由大气降水和地下水径流补给。地下水无侵蚀性.锚索施工方案3.1锚索施工工艺流程图3—1锚索施工工艺流程图3.2钻孔在操作平台上铺设木楞及模板，作为钻机的安装平台，模板与脚手架间要可靠稳固，模板在脚手架上不得滑动.预应力锚索采用GY—01型钻机造孔,钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制，在锚索部位搭设施工脚手架，按孔位、孔向架设钻机，开孔时力求精确，钻机设计孔位倾角和方位准确就位，采用测角量具控制角度,设计角度向下倾斜25°。空口坐标误差不得大于10mm，孔的角度误差不得大于设计角度的3%。钻孔孔径150mm,钻孔孔深20m，并超钻50cm，钻进达到设计深度后，不能立即停钻，要求稳钻3至5分钟，防止孔底尖灭。锚索成孔后禁止带水钻进，以确保施工不恶化边
