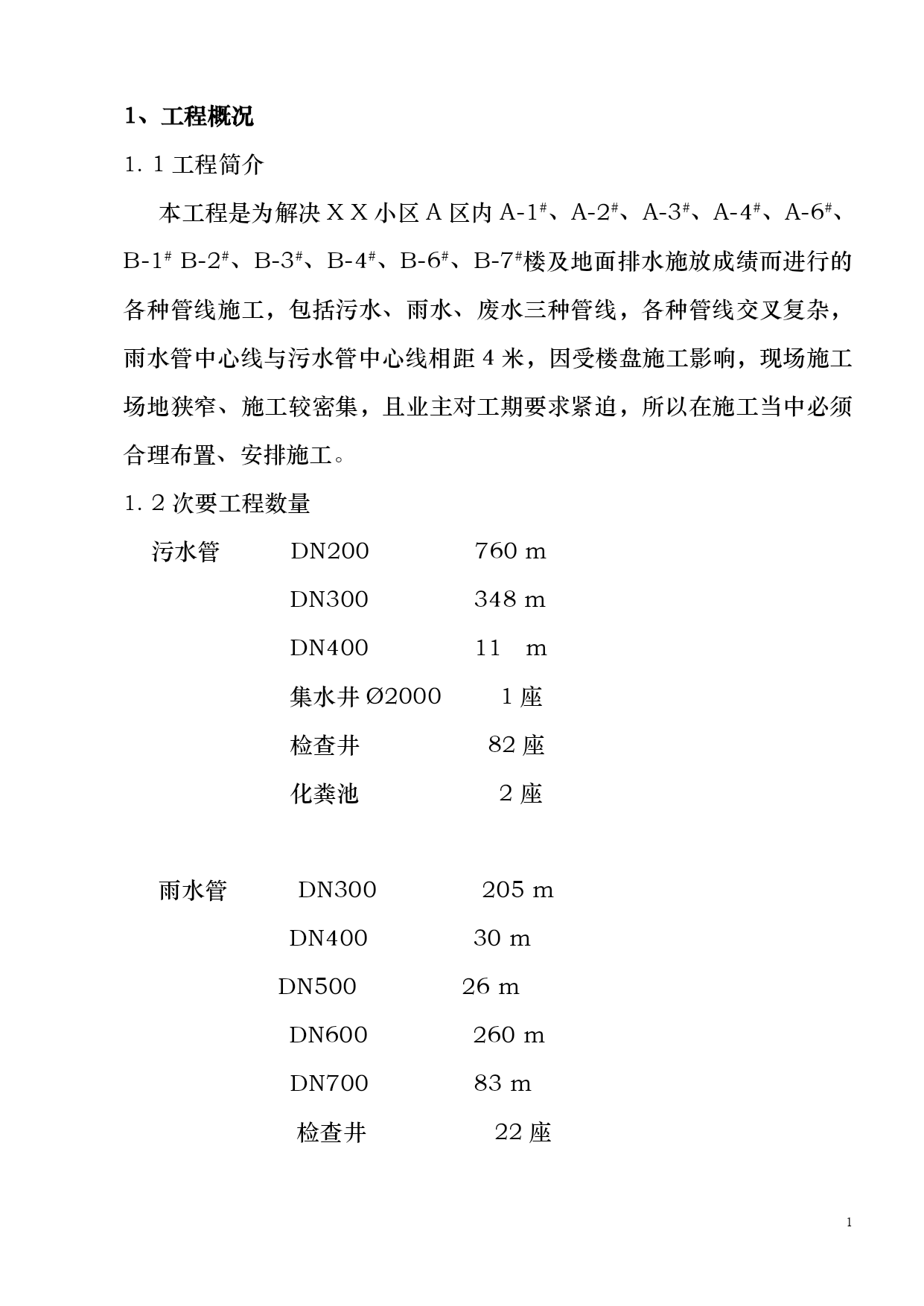

PAGEPAGE201、工程概况1工程简介本工程是为解决XX小区A区内A-1#、A-2#、A-3#、A-4#、A-6#、B-1#B-2#、B-3#、B-4#、B-6#、B-7#楼及地面排水施放成绩而进行的各种管线施工，包括污水、雨水、废水三种管线，各种管线交叉复杂，雨水管中心线与污水管中心线相距4米，因受楼盘施工影响，现场施工场地狭窄、施工较密集，且业主对工期要求紧迫，所以在施工当中必须合理布置、安排施工。2次要工程数量污水管DN200760mDN300348mDN40011m集水井Ø20001座检查井82座化粪池2座雨水管DN300205mDN40030mDN50026mDN600260mDN70083m检查井22座施工部署2.1施工工期开工日期：2002年8月15日竣工日期：2002年9月30日2.2施工组织组建XXXX工程项目经理部，配备强有力的技术、质量管理人员和专业施工队伍，以保证分工明确，责任到人。按计划一致安排组织，密切协同完成全部工程的施工。项目部组织机构见附图2.3施工阶段划分及进度计划安排2.3.1施工阶段本工程分两施工段组织施工：一段为B-7#、B-6#、A-6#、B-3#、B-4#、A-3#、A-4#楼室外雨污水管线施工，另一段为A-2#、A-1#、B-2#、B-1#楼室外雨污水管线与楼外道路雨污水管线施工。施工时应根据现场场地合理组织施工。2.3.2进度计划安排一段：挖槽462m8月15日—8月17日污水管安装462m8月18日—8月23日污水砌井、闭水、回填462m8月24日—8月27日挖槽222m8月28日—8月29日雨水管安装222m8月30日—9月2日雨水砌井、回填222m9月3日—9月5日二段：挖槽657m9月6日—9月8日污水管安装657m9月9日—9月15日污水砌井、闭水、回填657m9月16日—9月20日挖槽382m9月21日—9月22日雨水管安装382m9月23日—9月26日雨水砌井、回填382m9月27日—9月30日2.4次要工、料、机计划根据工程全体部署计划的安排，合理安排工、料、机，运筹资源保障供给，确保工程按计划进行。次要工料机计划见附表2.5施工平面布置拟在B-4#楼与B-2#楼之间空地处建项目经理部及监理工程师驻地办公室，长20米×宽7米=140平方米施工用水拟在施工现场附近水源安装水表借用。施工用电采用三相五线制，电源主干线均采用BX（3*702+2*352）橡皮钢线架空敷设，次要电气装备保护采用DZL25-100/4091型漏电开关，并采用三级漏电保护安装，加强雨天后的各种电气装备检测，必保用电安全。3.施工方法及技术措施管径大于500mm者采用平基稳管法施工，施工程序如下：雨水工程开槽——支平基模板——浇注平基砼——下管——安管——支管座模板——浇注管座砼——抹带接口——砌筑检查井——养护——回填。污水工程开槽——支平基模板——浇注平基砼——下管——安管——支管座模板——浇注管座砼——抹带接口——砌筑检查井——养护——闭水实验——回填。管径小于或等于500mm者采用四合一法施工，施工程序如下：雨水工程开槽——支基础模板————下管浇注基础砼——安管———抹带接口——砌筑检查井——养护——回填。污水工程开槽——支基础模板————下管浇注基础砼——安管———抹带接口——砌筑检查井——养护——闭水实验回填。3.1测量工作3.1.1施工前要对勘测单位所交导线控制点和水准点进行复测、栓桩，补充施工所需的中线桩、水准点，为施工需求所添加的水准点必须与原水准点闭合。要对中线桩，水准点砌砖墩进行保护。3.1.2精度要求a角度测回差<15〞,量距（往复丈量）<1/5000。高程：引测施工水准点允许误差为±12L½mm(L为公里数)。b、管道起点，交点井位及起点绝对附近控制点的定位允许偏差<±10mm。c、在基槽内侧设高程及坡度控制桩，间距不超过10m。d、在回填土前测出起，起点、交点、井位坐标及管顶高程其高程允许偏差±3mm。3.1.3施工测量复核，填写复核记录，存档备查。每完成一道工序应复核验收工序高程。竣工时及时约请有关部门进行竣工测量。3.2土方施工3.2.1土方施工采用机械开挖、人工配合的方式进行，在设计槽底以上预留200㎜，由人工清挖，以防地基因机械开挖被扰动，机械挖槽过程中跟槽作业人员要及时切削边坡，必要时支持。3.2.2沟槽高层杂质土全部外弃，下层土方首先考虑尽量堆于沟槽两侧存放，留足沟槽回填土方，其余存于指定存土点。3.2.3开挖至槽底标高后，按规定要求进行钎探，会同设计人员及监理工程师进行验槽。3.2.
