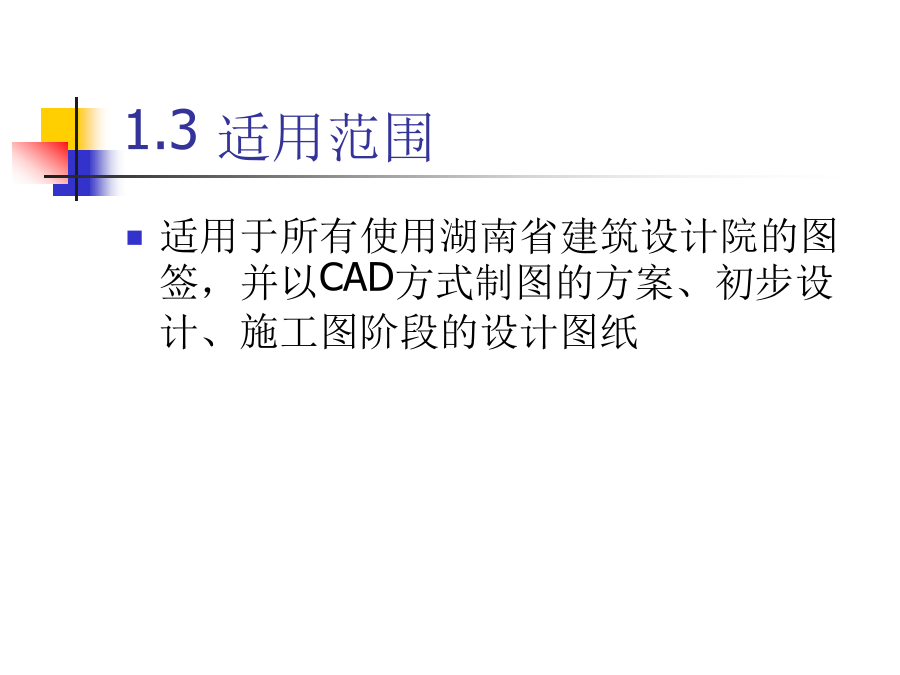

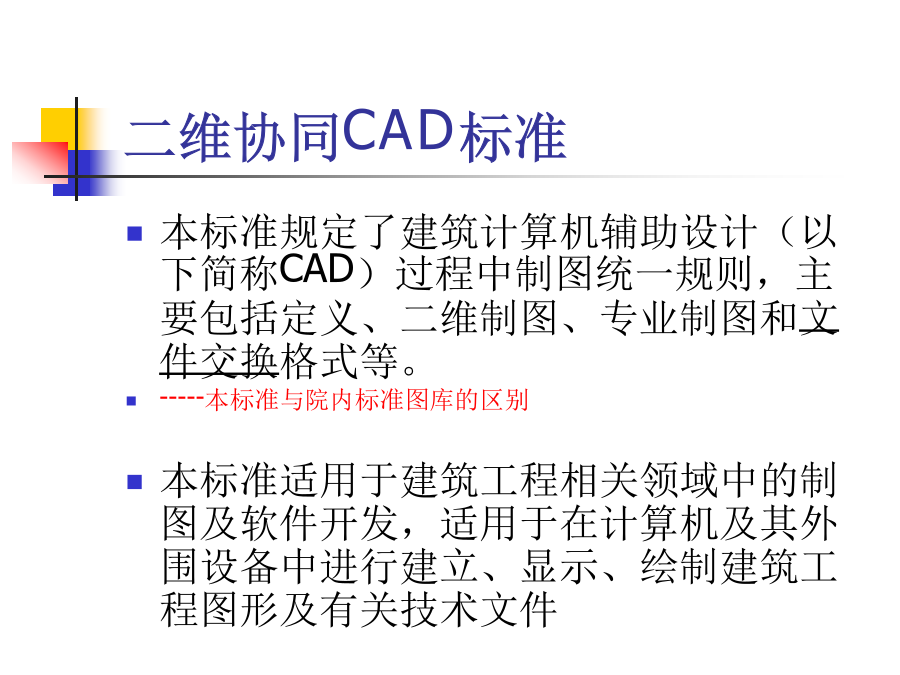

湖南省建筑设计院CAD制图标准二维协同CAD标准二维协同CAD标准1.1目的1.3适用范围2.1文件格式2.2文件类型2.3文件命名规则工程代号-子项代号-专业代码+设计阶段代码-图号-【版本号】-【（报建图、补充图、修改图）代码】.dwg例如：2010L002-01-AS-001-A_XG.dwg说明：工程代号：2010L002（生产经营部发放）子项代号：01-99专业代码：A（建筑）设计阶段代码：S（施工图）图号：001-999版本号：A-Z（A版图，可选）(报建图、补充图、修改图)代码：XG（修改图，可选，与版本号之间采用下划线连接）简化文件名：专业代码+设计阶段代码-图名-【版本号】-【（报建图、补充图、修改图）代码】.dwg举例：AS-一层平面图-A_XG.dwg说明：简化文件名中工程代号、子项代号可以通过建立项目文件夹的方式进行指定，在相应项目文件夹下的文件可省略。图名：一层平面图（由设计人员自行指定）专业代码说明设计阶段代码（报建图、补充图、修改图）代码2.4图纸管理2.4.1图纸排序2.4.2图纸编号2.4.3封面2.4.4图纸目录2.4.5规格格式2.5.1图幅尺寸幅面代号施工图封面、目录、图框和图签尺寸同一个设计项目的各专业图纸应尽可能使用同一种图幅，必要时可以同时使用一种图幅及其加长的图幅，本专业内不超过3种规格。----关于图框的添加建议采用天正软件内标准功能（不带图签）----图签的填写建议采用自制的图块（A0、A1、A2）----图框的选用，应在工程开始前确定，避免后期更改比例引起变化，且不宜直接延用建筑专业图框、比例2.5.2出图比例2.5.3模版文件2.6.1建筑类院管项目图纸封面建筑类所管项目图纸封面2.6.2图纸目录2.6.3图框样本2.6.4标准图签2.6.5标准图纸模板的取用3.1比例3.2字体序号一个项目内各子项同专业字体应统一。----关于图面字体选用，字形设置的建议，宜仅设置三种字体，简化字体种类。----关于天正软件缺省字体的设置。----对于建筑作业图的字体修改，图面宜采用单线字体标注。----CAD图纸示例，对于Complex.shx字形的使用----关于设计说明采用粗体字3.2.2字体3.2.3间距3.2.4缺省值3.2.5汉字3.2.6字体字高3.3图线3.3.2线宽组3.3.3基本图线名称3.3.4图框线宽3.4轴线定位轴线标记有下列方式：一般定位轴线标记见下图中的a、b通用详图的定位轴线标记见下图中的c附加轴线的定位轴线标记见下图中的d、e分区轴线的定位轴线标记见下图中的f详图多引用的定位轴线标记见下图中的g、h、i、j轴线标记中所采用的字形文件也应符合本标准中有关字形文件的条款3.5符号符号定位及内容绘制符号时应合理设定定位点、并可调整，不应与其他无关图线接触3.6尺寸标注和标记CAD制图软件中应针对上述a,b,c类尺寸标注定义标准标注样式（DimStyle），这项样式设有尺寸标注变量，尺寸标注变量用于控制尺寸标注。---建议采用天正的标注功能，不使用CAD的标注功能。尺寸标注起止符号所用到的短斜线、箭头和圆点符号的e，α，r的数值分别宜为2mm,5d,2√2d（d根据各专业不同可自行设置），见下图，其中短斜线应采用中粗线。标注文本一般应标注在尺寸线的上方，必要时也可以标注在尺寸线的中间或下方；标注文本中所采用的字型文件也应符合本标准中有关字型文件的条款。3.7其他3.7.3原点3.7.4图块3.7.5标注3.7.6填充3.7.7图层颜色、线型设置3.7.8线宽设置3.7.9参照专业公共图块应统一命名，并设置公用图库管理；各专业图块命名的基本原则请参见本标准范本第四节。---院内已有标准图库，涵盖大部分常用图例，建议采用天正软件绘制，以规范图层、图例。---针对8.2版本已有图库可以使用。上行专业提供条件图纸时必须针对于条件图纸进行(PURGE)清理。---主要针对上游专业，其中应注意“清理嵌套项目”的选项应勾选。4、专业制图4.1专业图层规则4.1.3图层命名：图层名=专业码－主组码－(次组码)－(实体描述码)()为可选项图层命名规则英文表达图层命名规则之专业码4.2专业图例、大样规则4.7暖通专业如：H-PIPE-HWSH：暖，指暖通专业（专业码）PIPE：管线，指暖通空调管线（主组码）HWS：指供水管（次组码）
