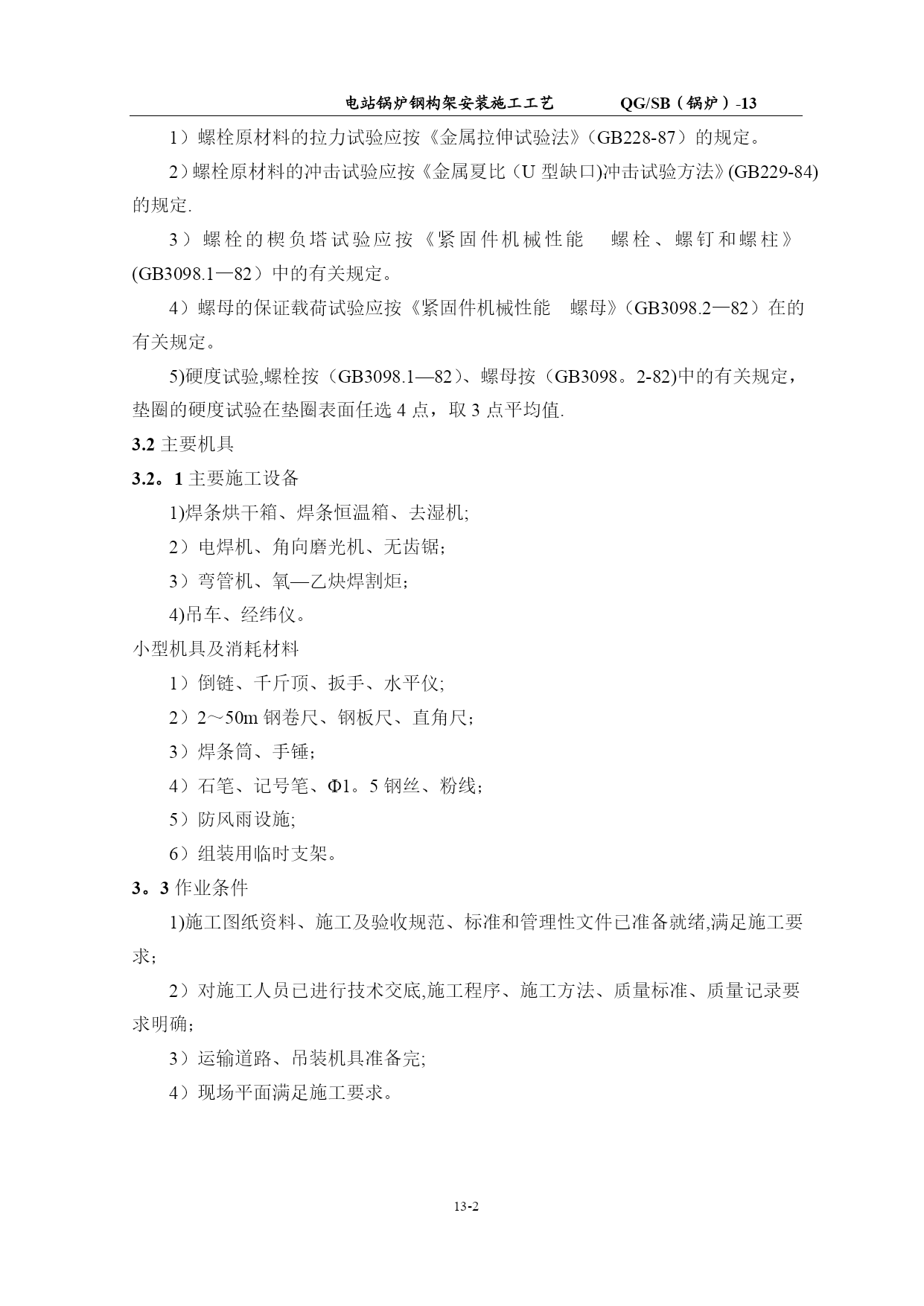

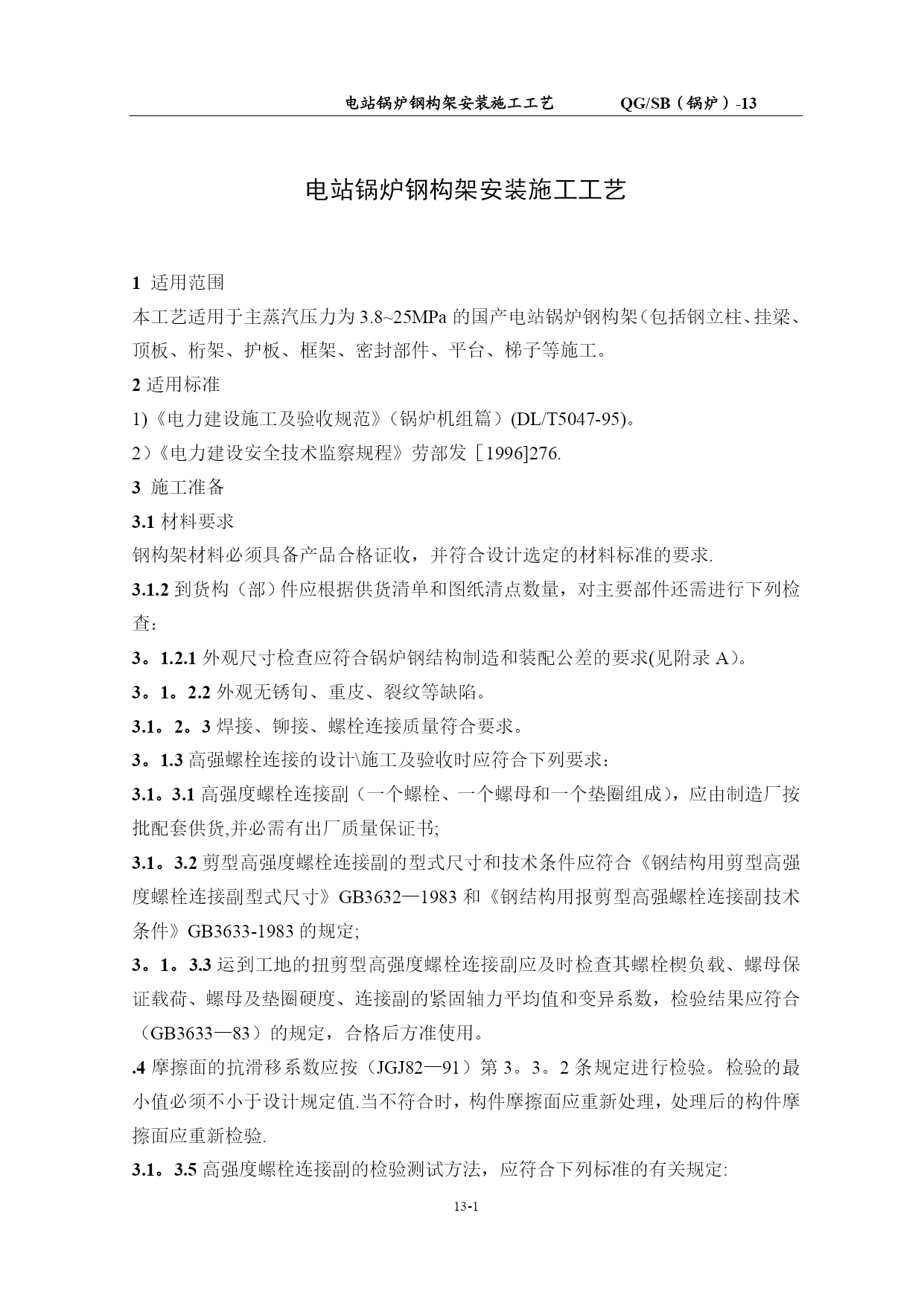

SHA级工业管道预制通用施工工艺QJ/PG（工业）-04电站锅炉钢构架安装施工工艺【实用文档】doc文档可直接使用可编辑，欢迎下载QB新疆沈宏集团企业(通用工艺)标准热电公司★静设备工程★QG/SB（锅炉）-13电站锅炉钢构架安装施工工艺2021-10—01发布2021—11—01实施新疆沈宏集团股份发布电站锅炉钢构架安装施工工艺QG/SB（锅炉）-1313-电站锅炉钢构架安装施工工艺1适用范围本工艺适用于主蒸汽压力为3.8~25MPa的国产电站锅炉钢构架（包括钢立柱、挂梁、顶板、桁架、护板、框架、密封部件、平台、梯子等施工。2适用标准1)《电力建设施工及验收规范》（锅炉机组篇）(DL/T5047-95)。2）《电力建设安全技术监察规程》劳部发［1996]276.3施工准备3.1材料要求钢构架材料必须具备产品合格证收，并符合设计选定的材料标准的要求.3.1.2到货构（部）件应根据供货清单和图纸清点数量，对主要部件还需进行下列检查：3。1.2.1外观尺寸检查应符合锅炉钢结构制造和装配公差的要求(见附录A）。3。1。2.2外观无锈旬、重皮、裂纹等缺陷。3.1。2。3焊接、铆接、螺栓连接质量符合要求。3。1.3高强螺栓连接的设计\施工及验收时应符合下列要求：3.1。3.1高强度螺栓连接副（一个螺栓、一个螺母和一个垫圈组成），应由制造厂按批配套供货,并必需有出厂质量保证书;3.1。3.2剪型高强度螺栓连接副的型式尺寸和技术条件应符合《钢结构用剪型高强度螺栓连接副型式尺寸》GB3632—1983和《钢结构用报剪型高强螺栓连接副技术条件》GB3633-1983的规定;3。1。3.3运到工地的扭剪型高强度螺栓连接副应及时检查其螺栓楔负载、螺母保证载荷、螺母及垫圈硬度、连接副的紧固轴力平均值和变异系数，检验结果应符合（GB3633—83）的规定，合格后方准使用。.4摩擦面的抗滑移系数应按（JGJ82—91）第3。3。2条规定进行检验。检验的最小值必须不小于设计规定值.当不符合时，构件摩擦面应重新处理，处理后的构件摩擦面应重新检验.3.1。3.5高强度螺栓连接副的检验测试方法，应符合下列标准的有关规定:1）螺栓原材料的拉力试验应按《金属拉伸试验法》（GB228-87）的规定。2）螺栓原材料的冲击试验应按《金属夏比（U型缺口)冲击试验方法》(GB229-84)的规定.3）螺栓的楔负塔试验应按《紧固件机械性能螺栓、螺钉和螺柱》(GB3098.1—82）中的有关规定。4）螺母的保证载荷试验应按《紧固件机械性能螺母》（GB3098.2—82）在的有关规定。5)硬度试验,螺栓按（GB3098.1—82）、螺母按（GB3098。2-82)中的有关规定，垫圈的硬度试验在垫圈表面任选4点，取3点平均值.3.2主要机具3.2。1主要施工设备1)焊条烘干箱、焊条恒温箱、去湿机;2）电焊机、角向磨光机、无齿锯；3）弯管机、氧—乙炔焊割炬；4)吊车、经纬仪。小型机具及消耗材料1）倒链、千斤顶、扳手、水平仪;2）2～50m钢卷尺、钢板尺、直角尺；3）焊条筒、手锤；4）石笔、记号笔、1。5钢丝、粉线；5）防风雨设施;6）组装用临时支架。3。3作业条件1)施工图纸资料、施工及验收规范、标准和管理性文件已准备就绪,满足施工要求；2）对施工人员已进行技术交底,施工程序、施工方法、质量标准、质量记录要求明确；3）运输道路、吊装机具准备完;4）现场平面满足施工要求。4操作工艺4.1施工工序基础验收梯子平台制作交付油漆预留梁、板安装交付安装炉管、筑炉梯子平台安装点焊垫铁二次灌浆构（部）件连接找正安装构（部）件制作构（部）件矫正材料验收4。2施工工艺图纸汇审、制定施工工艺熟悉锅炉钢构架和相关的锅炉本体、系统管道、衬里结构图纸，确定预制深度、施工程序、安装方法,一般采用组合安装为主、单件为辅的安装方法。4.2。2材料校正对来料进行验收，对不符合要求者应和锅炉厂取得联系后再校正，校正时应注意:加热校正时的加热温度，对碳钢一般不超过1000C；冷态校正后不得有凹凸、裂纹等损伤,环境温度低于-20C时，不得锤击，以防脆裂。基础验收锅炉支架安装前必须根据验收记录进行基础复查，办理交接手续。1)基础划线允许偏差：柱子间距：10m1mm>10m2mm柱子相应对角线：20m5mm>20m8mm2)钢构架地脚螺栓采用预埋方法时，对定位板的要求：各柱间距离偏差：间距1/10005mm各柱间相应对角线差：8mm基础表面与柱脚底板的二次灌浆间隙不
