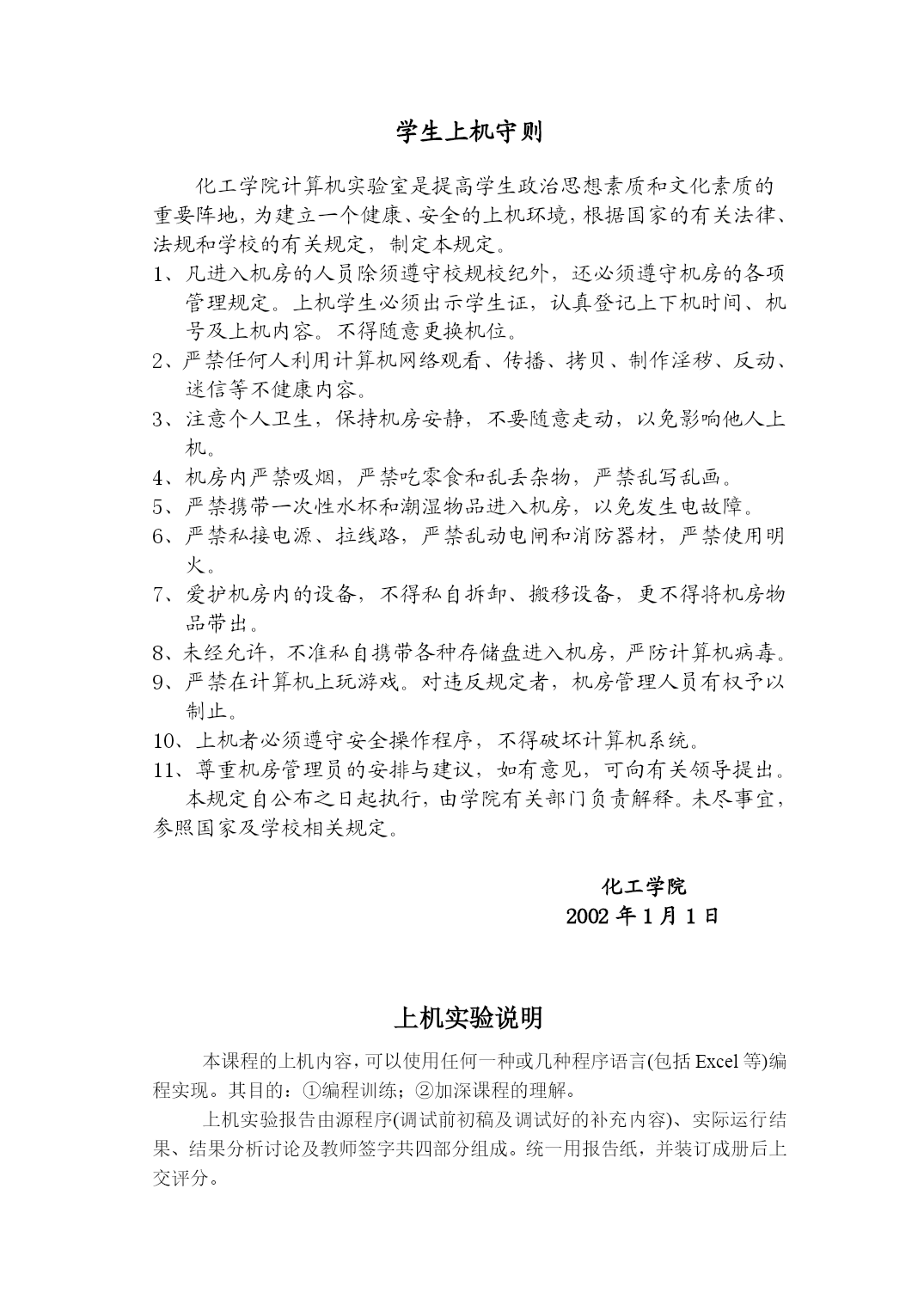

《化工原理》上机指导书中国矿业大学化工系丁曙光2002.5.14学生上机守则化工学院计算机实验室是提高学生政治思想素质和文化素质的重要阵地，为建立一个健康、安全的上机环境，根据国家的有关法律、法规和学校的有关规定，制定本规定。1、凡进入机房的人员除须遵守校规校纪外，还必须遵守机房的各项管理规定。上机学生必须出示学生证，认真登记上下机时间、机号及上机内容。不得随意更换机位。2、严禁任何人利用计算机网络观看、传播、拷贝、制作淫秽、反动、迷信等不健康内容。3、注意个人卫生，保持机房安静，不要随意走动，以免影响他人上机。4、机房内严禁吸烟，严禁吃零食和乱丢杂物，严禁乱写乱画。5、严禁携带一次性水杯和潮湿物品进入机房，以免发生电故障。6、严禁私接电源、拉线路，严禁乱动电闸和消防器材，严禁使用明火。7、爱护机房内的设备，不得私自拆卸、搬移设备，更不得将机房物品带出。8、未经允许，不准私自携带各种存储盘进入机房，严防计算机病毒。9、严禁在计算机上玩游戏。对违反规定者，机房管理人员有权予以制止。10、上机者必须遵守安全操作程序，不得破坏计算机系统。11、尊重机房管理员的安排与建议，如有意见，可向有关领导提出。本规定自公布之日起执行，由学院有关部门负责解释。未尽事宜，参照国家及学校相关规定。化工学院2002年1月1日上机实验说明本课程的上机内容，可以使用任何一种或几种程序语言(包括Excel等)编程实现。其目的：①编程训练；②加深课程的理解。上机实验报告由源程序(调试前初稿及调试好的补充内容)、实际运行结果、结果分析讨论及教师签字共四部分组成。统一用报告纸，并装订成册后上交评分。目录《化工原理》上机(1)实验一粘度的插值求取(1学时)实验二绘制速度分布及剪应力分布的曲线(1学时)实验三试差法求管径(2学时)实验四求平均速度及方次(2学时)实验五选择泵型号(4学时)实验六K判据法求颗粒沉降速度ut(2学时)实验七沉降法测定液体粘度(2学时)实验八求沉降槽的最大沉降面积(2学时)实验九求导热通量及两层砖间界面温度(2学时)《化工原理》上机(2)实验十画出不同值下的气液平衡线(2学时)实验十一用安托尼公式求苯-甲苯数据(2学时)实验十二比较不同q及不同R下的理论板数(2学时)实验十三求理想物系精馏塔的理论板数(2学时)实验十四求非理想物系精馏塔的理论板数(2学时)实验十五操作型精馏塔的计算(2学时)实验十六求吸收中的传质单元数(2学时)实验十七气体流量对塔径的影响(2学时)实验十八多组分吸收的两步图解法(选做，2学时)实验十九求泡点温度(2学时)实验二十多组分精馏气化率(2学时)实验一粘度的插值求取(1学时)实验目的、原理学习在给定的数据组中，进行插值。可以采用“两点一线的线性插值法”和“三次样条插值法”等。线性插值公式：实验内容某水溶液在20C下，浓度(重量%)与粘度[mPa.s]的关系如下：浓度，重量%02030404550粘度，mPa.s1.0051.7762.4803.6524.6215.921实验任务试求出粘度在1.1~5.9之间，任意一个粘度值下的浓度值。保留三位小数。参考程序框图x=x+0.5Y.输入给定数据组xi，yi和组数n输入待求粘度初值xi=1tonENDY.Y.xxn?or:x<x1?xxi?xxi+1?输出x,yi=i+1实验结果记录思考题经过实践，用结果表述线性插值方法和三次样条插值法相比较，哪种方法精确度更高？还可以用其它的那些方法实现本题。实验二绘制速度分布及剪应力分布的曲线(1学时)实验目的、原理学习用程序语言或其它计算机软件绘制曲线。实验内容粘度为50mPa.s的油在内径100mm的直圆管内流动，其速度分布表示为：u=20y–200y2剪应力分布表示为：实验任务以你认为最完整的方式，在同一个坐标上绘制这两条曲线。实验结果记录思考题速度分布与剪应力分布在管中心和管壁处分别有何表现？实验三试差法求管径(2学时)实验目的、原理练习用化工原理中最常用的试差法求取管径。实验内容10C的水以500L/min的流量流过一根300m长的水平管,管壁的绝对粗糙度为0.05mm。有6m的压头可供克服流动的摩擦阻力(含进、出口阻力)。实验任务用试差法求管径的最小尺寸。给出试差中的若干组“摩擦系数，雷诺数，管径”值。实验结果记录思考题如何考虑直管阻力hf与压头Hf的关系。可以借适宜的流速范围帮助求解d。六、
