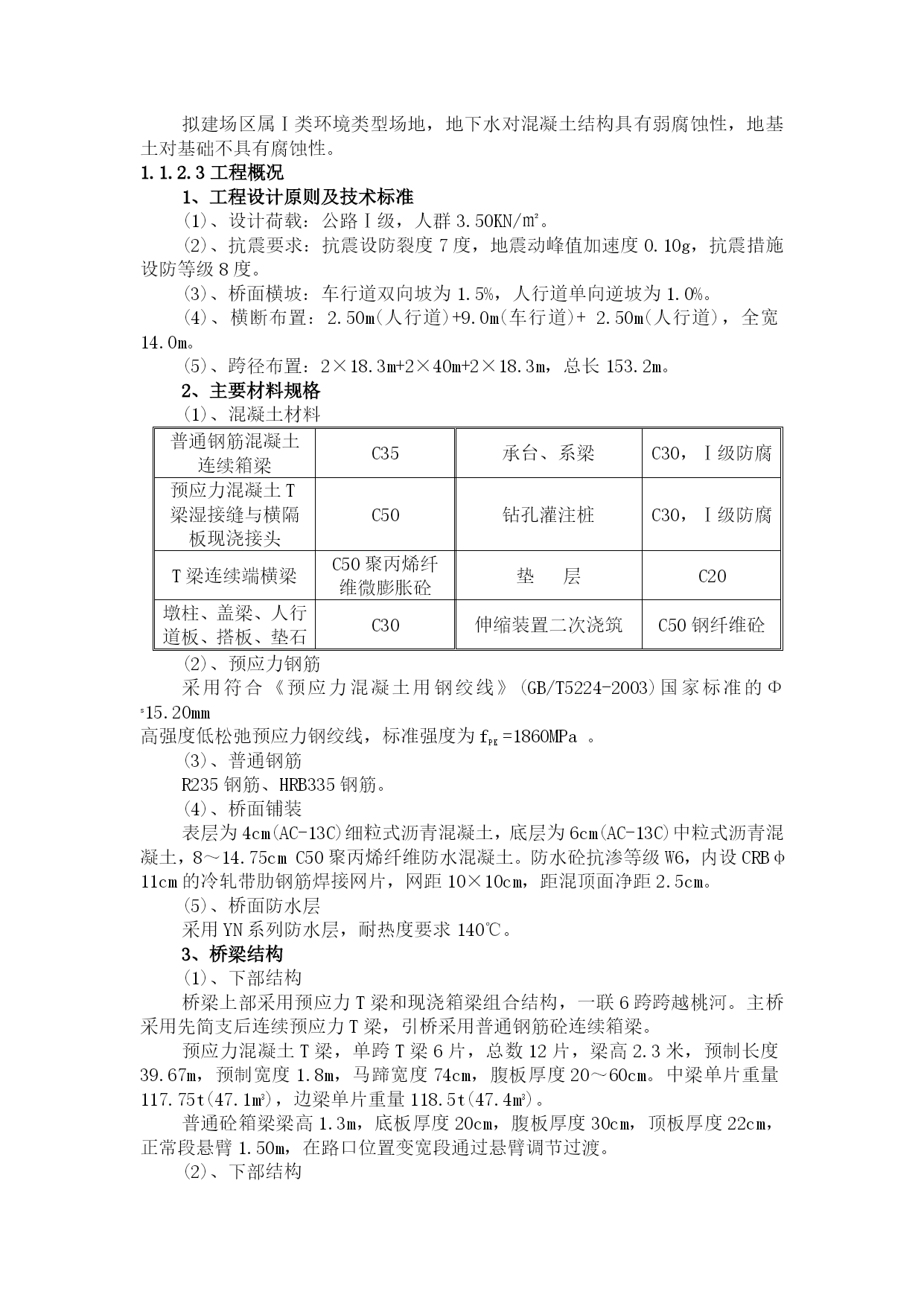

阳煤集团二矿桥施工组织设计1、主要施工方法1.1编制说明及工程概况1.1.1编制说明及依据1.1.1.1编制说明依据阳煤集团对本工程的总体要求以及我项目部开工前对施工现场详细全面的考察，在充分理解设计文件的精神后，结合我项目部多年来从事桥梁施工所积累的丰富经验、技术优势和施工能力，编写了本施工组织设计。目的是对大桥施工的主要项目作出合理的安排和组织，解决各工序之间的相互干扰，使整个大桥施工做到有条不紊，高质高效，确保本工程在安全、质量、工期、环保等诸多方面取得良好的成绩。1.1.1.2编制依据1、阳煤集团二矿桥施工图。2、根据建设单位组织的现场勘察所获取的有关资料，以及《阳煤二矿大桥岩土工程勘察报告》。3、我国现行的桥涵施工技术规范和评定标准：公路桥涵施工技术规范JTJ041-2000；公路工程质量检验评定标准(第一册土建工程)JTGF80/1-2004；公路工程质量检验评定标准(第二册机电工程)JTGF80/2-2004；公路工程施工监理规范JTGG10—2006；公路工程施工安全技术规程JTJ076-95。4、我单位现有的技术装备和施工能力。5、国家颁布的有关法律、法规和规章制度。1.1.2工程概述1.1.2.1地理位置阳煤集团二矿桥，横跨桃河，与桃河正交，北端位于明珠大厦西侧80m左右，与东西向的桃北西路相接；南端正对二矿福利楼与职工澡塘之间道路，并与东西向的桃南西路相接，距桥东侧的桃河公园出入口台阶16m左右。1.1.2.2工程地质、气象、水文条件1、地形地貌二矿桥位于阳泉桃河之上，场地属河漫滩地貌单元，河漫滩南北两侧经人工改造，形成较为平坦的绿化带，现场区内场地标高在703.12～713.75m之间，高差10.63m。场面地层结构由上而下依次为：素填土、粉土、粉质粘土、卵石、基岩。2、气象与水文本区属温带大陆季风气候，年最高气温41.7℃，最低气温-19.1℃，多年平均气温11.3℃，年平均气压931.3hPa，年平均降水量515.8mm，年平均蒸发量1876.9mm，冻结期为每年的11月到次年的3月，标准冻土深度为0.68m，风向多变，常年以西北风为主，50年一遇10m高10分钟最大风速27.5m/s，年平均风速为2.0m/s。桃河最大洪峰流量：100年一遇为3070m3/s，20年一遇1830m3/s，8年一遇为1080m3/s。现桃河已进行了改造，分级筑坝蓄水，河床面均封闭，淤积厚度较小，河床冲刷不大。地下水主要来自地表水，包括一矿、三矿的生活污水和上游山南水库的余水，目前地下水稳定水位在699.14m～703.82m之间。拟建场区属Ⅰ类环境类型场地，地下水对混凝土结构具有弱腐蚀性，地基土对基础不具有腐蚀性。1.1.2.3工程概况1、工程设计原则及技术标准(1)、设计荷载：公路Ⅰ级，人群3.50KN/㎡。(2)、抗震要求：抗震设防裂度7度，地震动峰值加速度0.10g，抗震措施设防等级8度。(3)、桥面横坡：车行道双向坡为1.5%，人行道单向逆坡为1.0%。(4)、横断布置：2.50m(人行道)+9.0m(车行道)+2.50m(人行道)，全宽14.0m。(5)、跨径布置：2×18.3m+2×40m+2×18.3m，总长153.2m。2、主要材料规格(1)、混凝土材料普通钢筋混凝土连续箱梁C35承台、系梁C30，Ⅰ级防腐预应力混凝土T梁湿接缝与横隔板现浇接头C50钻孔灌注桩C30，Ⅰ级防腐T梁连续端横梁C50聚丙烯纤维微膨胀砼垫层C20墩柱、盖梁、人行道板、搭板、垫石C30伸缩装置二次浇筑C50钢纤维砼(2)、预应力钢筋采用符合《预应力混凝土用钢绞线》(GB/T5224-2003)国家标准的Φs15.20mm高强度低松弛预应力钢绞线，标准强度为fPK=1860MPa。(3)、普通钢筋R235钢筋、HRB335钢筋。(4)、桥面铺装表层为4cm(AC-13C)细粒式沥青混凝土，底层为6cm(AC-13C)中粒式沥青混凝土，8～14.75cmC50聚丙烯纤维防水混凝土。防水砼抗渗等级W6，内设CRBφ11cm的冷轧带肋钢筋焊接网片，网距10×10cm，距混顶面净距2.5cm。(5)、桥面防水层采用YN系列防水层，耐热度要求140℃。3、桥梁结构(1)、下部结构桥梁上部采用预应力T梁和现浇箱梁组合结构，一联6跨跨越桃河。主桥采用先简支后连续预应力T梁，引桥采用普通钢筋砼连续箱梁。预应力混凝土T梁，单跨T梁6片，总数12片，梁高2.3米，预制长度39.67m，预制宽度1.8m，马蹄宽度74cm，腹板厚度20～60cm。中梁单片重量117.75t(47.1m3)，边梁单片重量118.5t(47.4m3)。普通砼箱梁梁高1.3m
