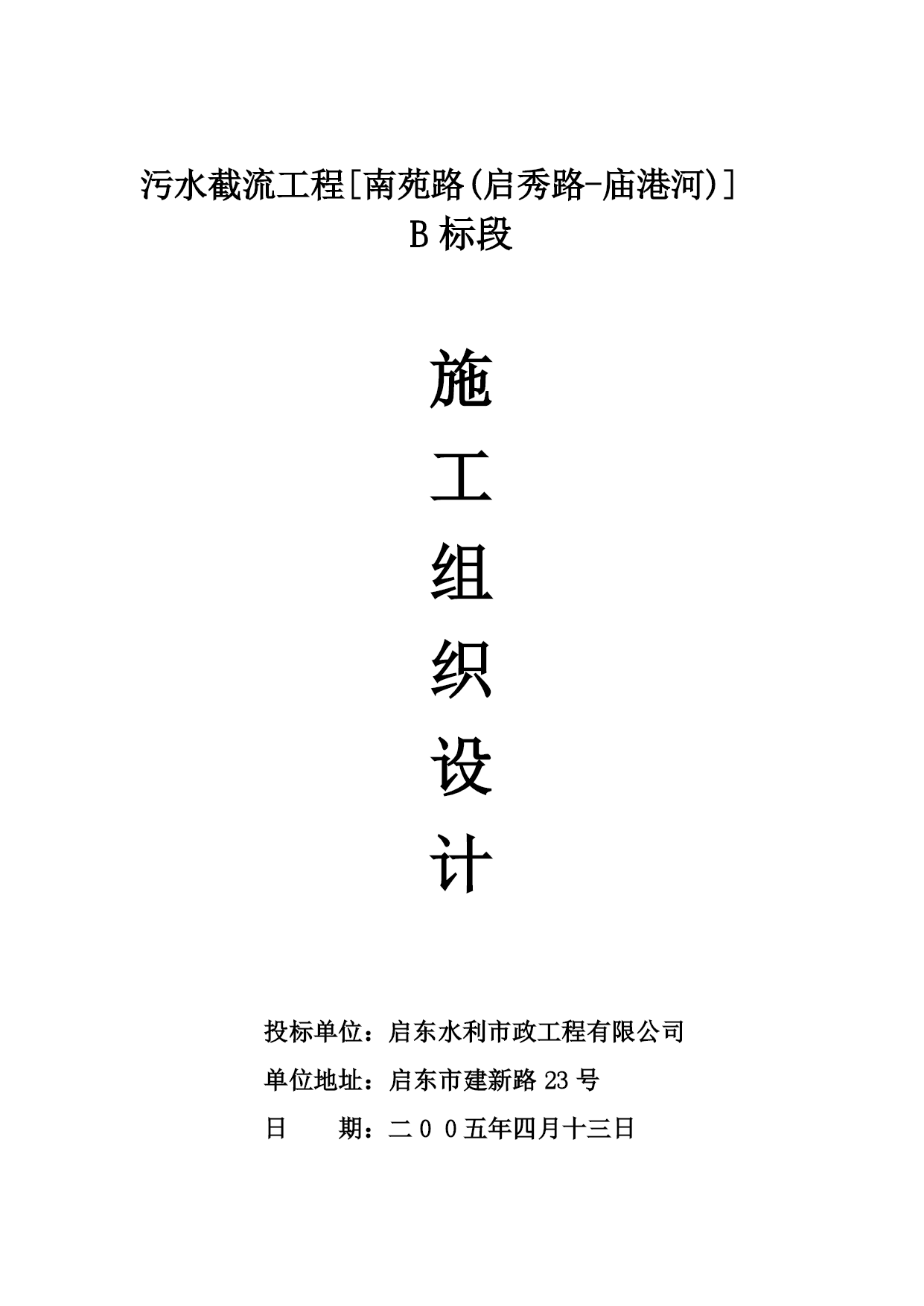

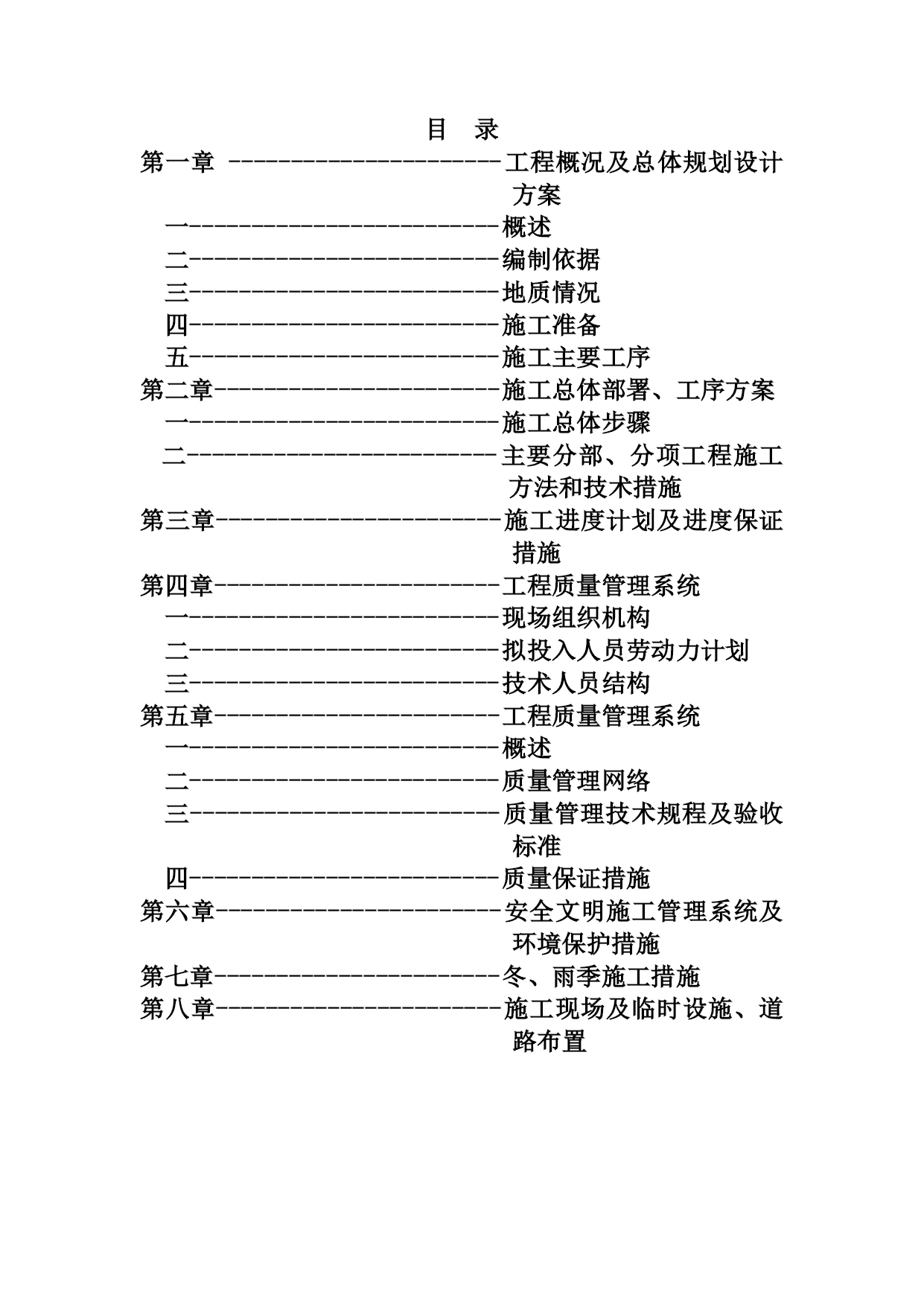

污水截流工程[南苑路(启秀路-庙港河)]B标段施工组织设计投标单位：启东水利市政工程有限公司单位地址：启东市建新路23号日期：二00五年四月十三日目录第一章----------------------工程概况及总体规划设计方案一-------------------------概述二-------------------------编制依据三-------------------------地质情况四-------------------------施工准备五-------------------------施工主要工序第二章-----------------------施工总体部署、工序方案一-------------------------施工总体步骤二-------------------------主要分部、分项工程施工方法和技术措施第三章-----------------------施工进度计划及进度保证措施第四章-----------------------工程质量管理系统一-------------------------现场组织机构二-------------------------拟投入人员劳动力计划三-------------------------技术人员结构第五章-----------------------工程质量管理系统一-------------------------概述二-------------------------质量管理网络三-------------------------质量管理技术规程及验收标准四-------------------------质量保证措施第六章-----------------------安全文明施工管理系统及环境保护措施第七章-----------------------冬、雨季施工措施第八章-----------------------施工现场及临时设施、道路布置第一章工程概况及总体设计方案一、概述工程为污水截流开挖段，位于庙港河南桥至和平路与南苑路交叉口，管线沿南苑路走向，位于南苑路北侧，距道路中心线12米。全线长1600米，主要为DN1200HDPE双壁缠绕管，截流井8座，污水检查井14座。庙港河至江海路口沿线均为居民区和厂房，建筑群非常紧密，管线中心与现建筑物间距较小，局部地段管线与建筑物间距非常小，施工难度很大。附近车流量、人流量均较大，因此施工必须进行封堵围护并修筑临时出入通道。江海路口至和平路口段情况稍好，管线中心距建筑物间距适中，但仍靠近居民住宅区，因此根据实际情况，施工时可以选择性的进行围护，必要时也须封堵并修筑便道。本标段沿途有众多企业单位，用电线路均可申请从高压线路接入。主要工程量为DN1200HDPE双壁缠绕管，长1600米，截流井8座，污水检查井14座。工期要求：120日历天。二、编制依据1.本工程的招标文件2.上海市城市建设设计研究院有关工程设计图纸3.有关国家施工技术规范4.部分地质勘探报告5.本公司其他类似工程施工经验三、地质情况根据地质资料揭示，地基土自上而下为第2层粉质黏土，第3层粉土，第4层粉土，第6层粉砂，第7层粉土，第8层粉土。沉井底板位于第6层土或第7层土中。地下水为按常年地下水位考虑（地面以下0.5m）。本工程所处的建筑场地均为Ⅳ类场地，构筑物抗震防烈度为7度，构筑类别为丙类，抗震等级为三级。四、施工准备1.技术准备工程开工前，组织各部门技术人员熟悉图纸，踏勘现场，制定详细可行的施工方法，并对主要施工人员进行技术交底，编制施工组织设计文件。查明沿管道轴线地上地下管线及构筑物的位置及高程，并对业主提供的水准点及坐标点进行复测，经双方签字认可后予以接收，并进行现场保护。施工前在现场建立高程及轴线控制网络，经报验认可后做好维护并经常复核。2.施工交通围护工程施工位于南苑路旁，管线开挖、安管、污水井等施工时，均要临时占用部分道路，计划在获得占用许可后采用彩钢板沿路边围护。围护时尽量满足道路交通要求，尽量减少用地面积，同时保证相关单位正常出入。所有围护设置红色警示灯、交通标志。3.施工住房工程沿线以居民住宅、厂房建筑为主，没有可利用的大面积空地来搭设大临设施。因此考虑以租用居民房为主作为项目部和员工住宿用。在各施工现场搭设值班房，仓库设在租用场地内，同时该场地可以满足部分机械停放。4.施工用水直接考虑从附近居民、企事业单位临时接入水管，以满足生活办公用水及施工用水。5.施工用电本标段包括多个施工路段，每个施工段均包括污水井、截流井、管道埋设等多个工作面，根据现场踏勘的资料，本标段施
