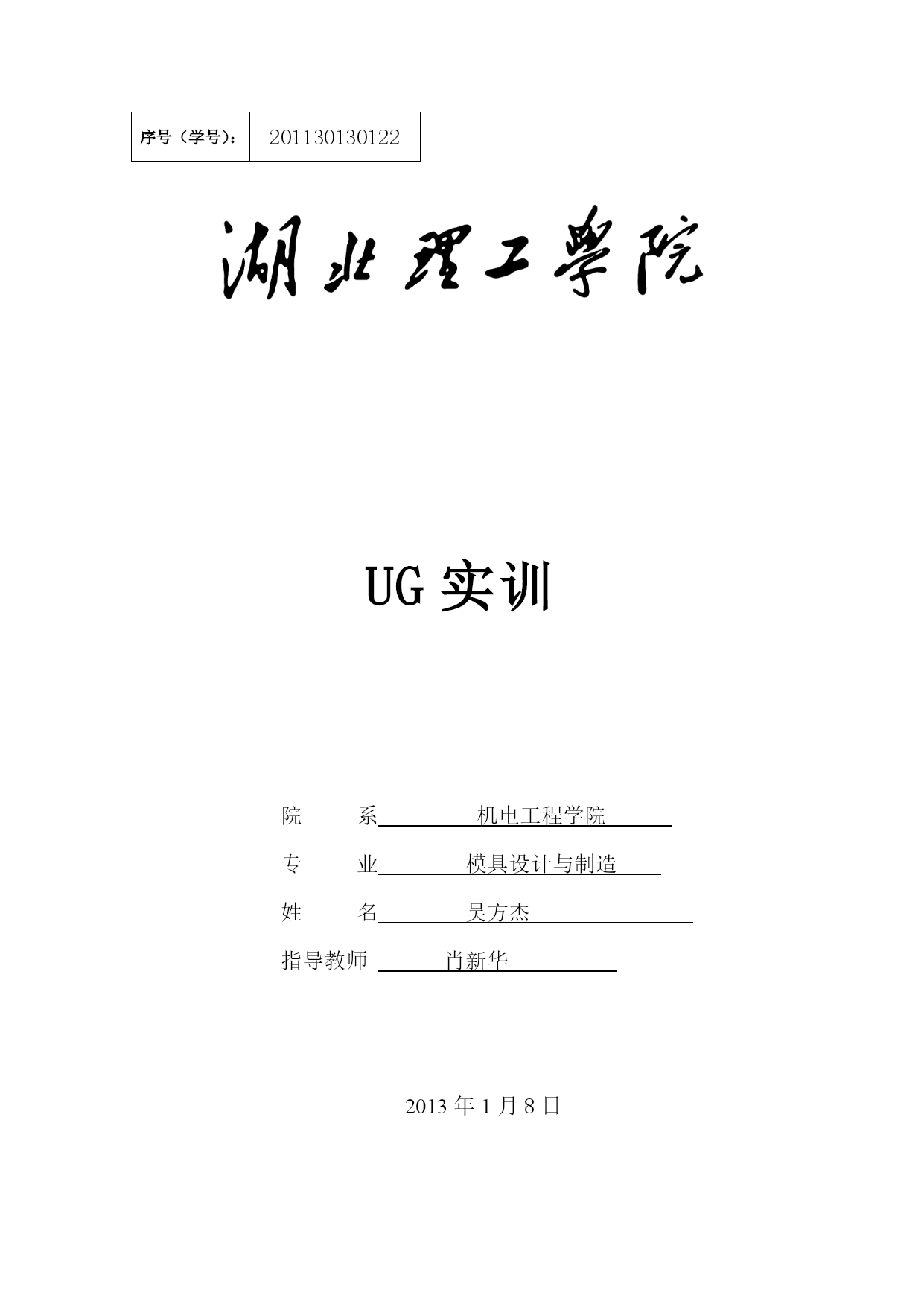

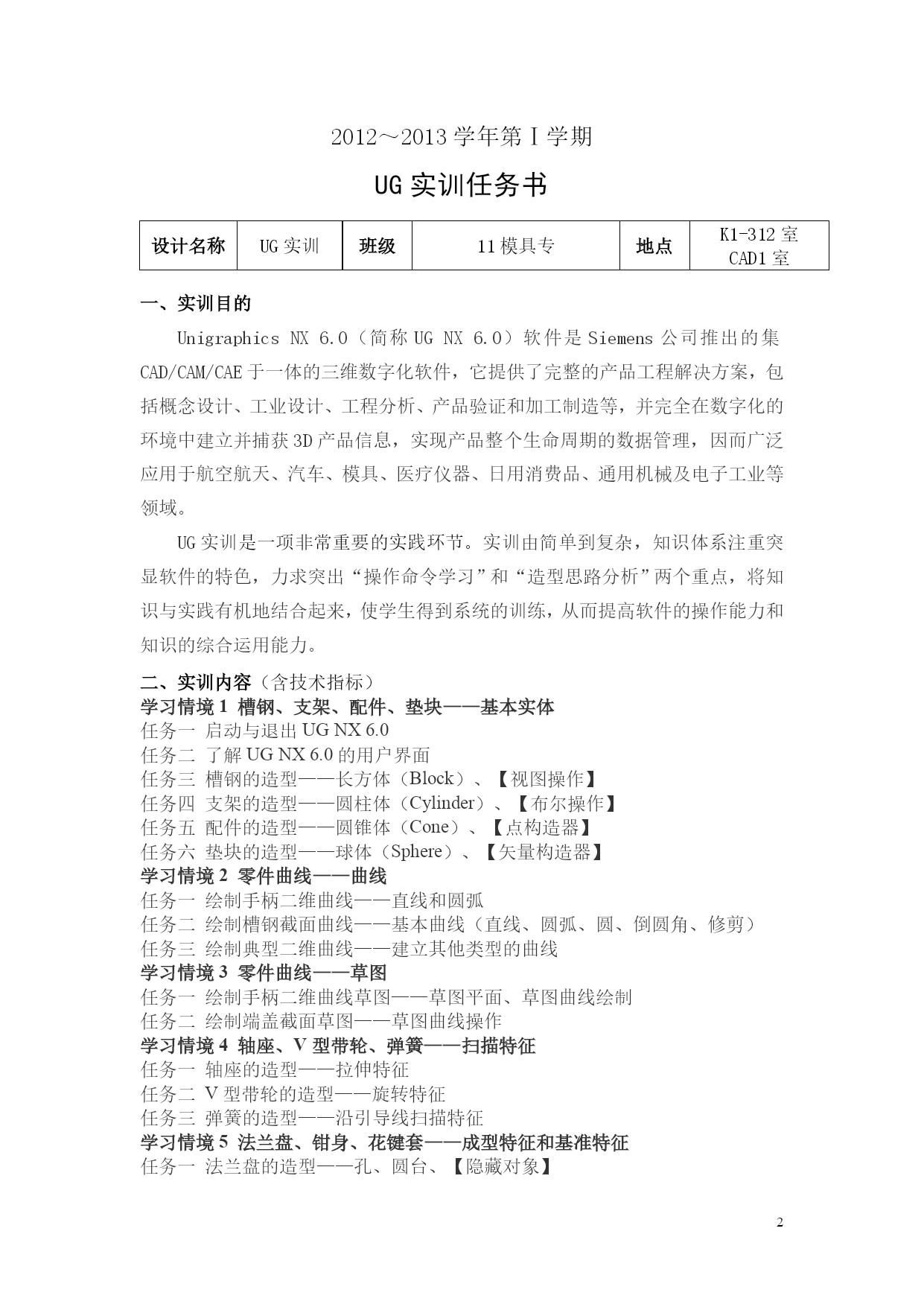

序号（学号）：201130130122UG实训院系机电工程学院专业模具设计与制造姓名吴方杰指导教师肖新华2013年1月8日PAGE\*MERGEFORMAT232012～2013学年第Ⅰ学期UG实训任务书设计名称UG实训班级11模具专地点K1-312室CAD1室一、实训目的UnigraphicsNX6.0（简称UGNX6.0）软件是Siemens公司推出的集CAD/CAM/CAE于一体的三维数字化软件，它提供了完整的产品工程解决方案，包括概念设计、工业设计、工程分析、产品验证和加工制造等，并完全在数字化的环境中建立并捕获3D产品信息，实现产品整个生命周期的数据管理，因而广泛应用于航空航天、汽车、模具、医疗仪器、日用消费品、通用机械及电子工业等领域。UG实训是一项非常重要的实践环节。实训由简单到复杂，知识体系注重突显软件的特色，力求突出“操作命令学习”和“造型思路分析”两个重点，将知识与实践有机地结合起来，使学生得到系统的训练，从而提高软件的操作能力和知识的综合运用能力。二、实训内容（含技术指标）学习情境1槽钢、支架、配件、垫块——基本实体任务一启动与退出UGNX6.0任务二了解UGNX6.0的用户界面任务三槽钢的造型——长方体（Block）、【视图操作】任务四支架的造型——圆柱体（Cylinder）、【布尔操作】任务五配件的造型——圆锥体（Cone）、【点构造器】任务六垫块的造型——球体（Sphere）、【矢量构造器】学习情境2零件曲线——曲线任务一绘制手柄二维曲线——直线和圆弧任务二绘制槽钢截面曲线——基本曲线（直线、圆弧、圆、倒圆角、修剪）任务三绘制典型二维曲线——建立其他类型的曲线学习情境3零件曲线——草图任务一绘制手柄二维曲线草图——草图平面、草图曲线绘制任务二绘制端盖截面草图——草图曲线操作学习情境4轴座、V型带轮、弹簧——扫描特征任务一轴座的造型——拉伸特征任务二V型带轮的造型——旋转特征任务三弹簧的造型——沿引导线扫描特征学习情境5法兰盘、钳身、花键套——成型特征和基准特征任务一法兰盘的造型——孔、圆台、【隐藏对象】任务二钳身的造型——腔体、凸台、【改变对象显示】任务三阶梯轴的造型——键槽、旋槽、【坐标系操作】任务四花键套造型——基准特征（基准平面、基准轴）学习情境6手机盖、把手、齿轮油泵泵体——特征操作任务一手机盖造型——拔模、边倒圆、比例缩放、【图层操作】任务二把手造型——倒斜角、抽壳、偏置表面任务三齿轮油泵泵体造型——螺纹、引用特征、镜像特征、修剪实体、分割实体学习情境7万向轮、阀门——装配任务一装配万向轮——装配概述、引用集任务二装配阀门——组件操作、装配导航器、装配爆炸图学习情境8平口钳——绘制工程图任务一钳口——图纸的建立与编辑任务二活动钳身——基本视图、投影视图、全剖视图、标注尺寸任务三固定钳身——半剖视图、局部剖视图、形位公差标注任务四丝杠——局部放大图、断开视图、添加注释、工程图参数预设置通过1周的UG实训完成规定的图形如下，所有图形的尺寸以课本为主。若有余力，同学们自己可以完成其他的图形设计。完成17个图的任务如下：图1草绘1图2草绘2图3零件设计1图4零件设计2图6零件设计4图5零件设计3图7零件设计5图8零件设计6图9零件设计7图10零件设计8图11零件设计9图12零件设计10图13零件设计11图14装配设计1（先完成零件设计，再完成装配设计）图15装配设计2（先完成零件设计，再完成装配设计）图16工程图设计1图17工程图设计2三、进度安排时间任务安排备注第1天草绘设计、零件设计第2天零件设计第3天零件设计、装配设计第4天装配设计、工程图设计第5天工程图设计，进行答辩四、基本要求1．必须完成17个图的实训任务。每个图要求抓3～4张各个视角的图片保存下来以备实训内容打印出来；6．严格遵守安全操作规程，服从有关教师安排及指导；7．实训期间不得无故迟到、早退，进行严格考勤，并计入平时成绩；8．每日实训结束需归还物品，打扫清洁，经当日指导教师检查后方可离开。9．实训报告的装订次序：课程设计封面、课程设计任务书、实训小结（不少于100字）、实训答辩记录表及成绩评定表、封底。五、成绩评定方法1．平时综合（包含实训考勤、实训报告等）成绩占60%；2．答辩实操（包含课题答辩、加工操作等）成绩占40%。机电工程学院2012-12-20第一题：草绘11先画出中心图形2画出两边对称轮廓3修剪线条并标注尺寸
