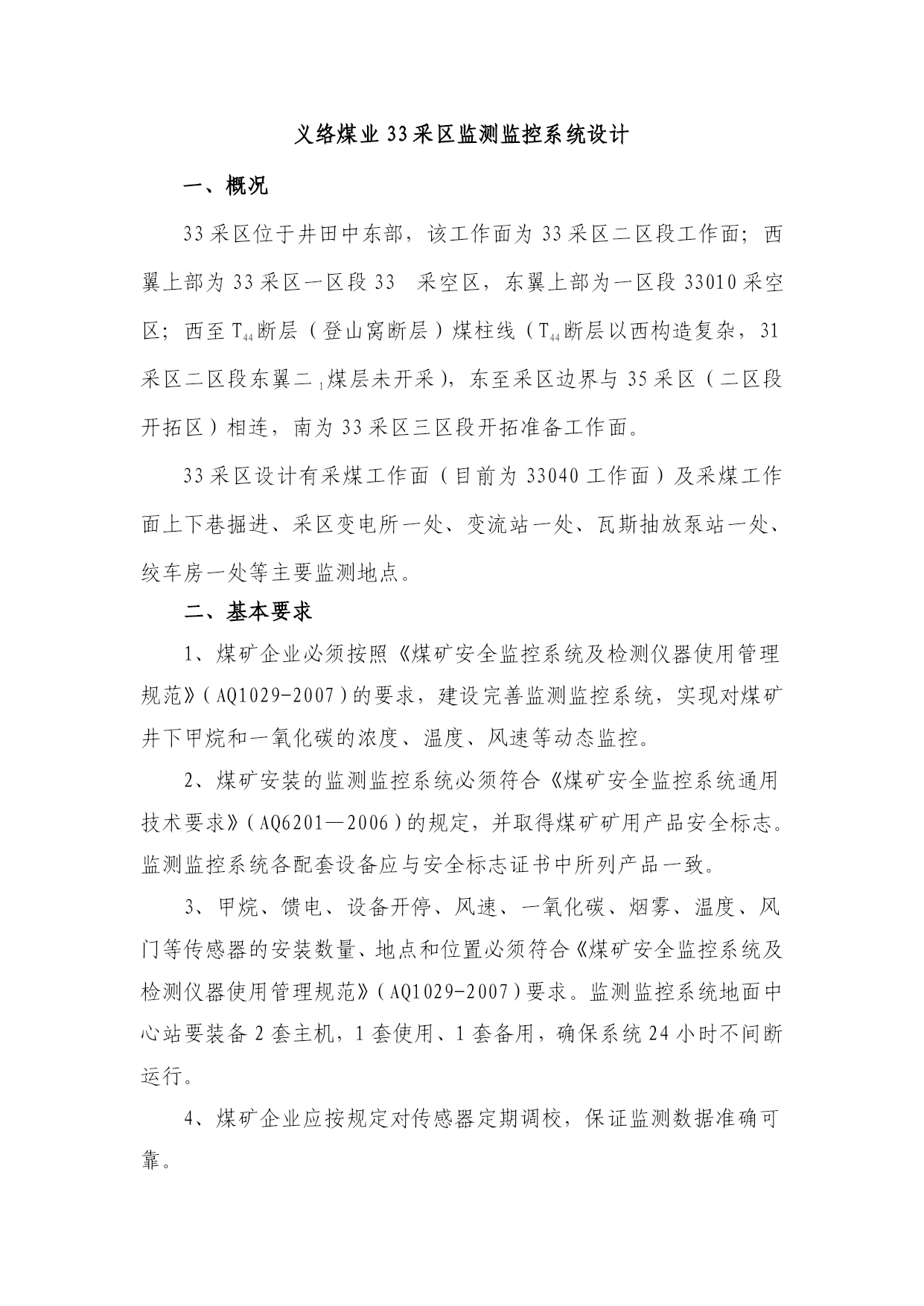

采区安全监测监控系统设计方案优质资料(可以直接使用，可编辑优质资料，欢迎下载）义络煤业33采区监测监控系统设计2021年3月1日义络煤业33采区监测监控系统设计会审签字通防科：调度室：机运科：生产科：安检科：通风副总：总工程师：义络煤业33采区监测监控系统设计一、概况33采区位于井田中东部，该工作面为33采区二区段工作面；西翼上部为33采区一区段33采空区，东翼上部为一区段33010采空区；西至T44断层（登山窝断层）煤柱线（T44断层以西构造复杂，31采区二区段东翼二1煤层未开采），东至采区边界与35采区（二区段开拓区）相连，南为33采区三区段开拓准备工作面。33采区设计有采煤工作面（目前为33040工作面）及采煤工作面上下巷掘进、采区变电所一处、变流站一处、瓦斯抽放泵站一处、绞车房一处等主要监测地点。二、基本要求1、煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的要求，建设完善监测监控系统，实现对煤矿井下甲烷和一氧化碳的浓度、温度、风速等动态监控。2、煤矿安装的监测监控系统必须符合《煤矿安全监控系统通用技术要求》（AQ6201—2006）的规定，并取得煤矿矿用产品安全标志。监测监控系统各配套设备应与安全标志证书中所列产品一致。3、甲烷、馈电、设备开停、风速、一氧化碳、烟雾、温度、风门等传感器的安装数量、地点和位置必须符合《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）要求。监测监控系统地面中心站要装备2套主机，1套使用、1套备用，确保系统24小时不间断运行。4、煤矿企业应按规定对传感器定期调校，保证监测数据准确可靠。5、监测监控系统在瓦斯超限后应能迅速自动切断被控设备的电源，并保持闭锁状态。6、监测监控系统地面中心站执行24小时值班制度，值班人员应在调度室或地面中心站，以确保及时做好应急处理工作。7、监测监控系统应能对紧急避险设施内外的甲烷和一氧化碳浓度等环境参数进行实时监测。三、监控系统设计与安装1、模拟量传感器应设置在能正确反映被测物理量的位置。开关量传感器应设置在能正确反映被监测状态的位置。声光报警器应设置在经常有人工作便于观察的地点。井下分站，应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，使其距巷道底板不小于300mm，或吊挂在巷道中。隔爆兼本质安全型等防爆电源，宜设置在采区变电所，严禁设置在断电范围内。隔爆兼本质安全型防爆电源严禁设置在下列区域：（1）低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；（2）掘进工作面内。安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧，宜为井下安全监控设备提供专用供电电源。安全监控设备之间必须使用专用阻燃电缆连接，严禁与调度电线和动力电缆等共用。安装前，使用单位必须根据已批准的作业规程或安全技术措施提出《安装申请单》，分别送通风和机电部门。安装断电控制系统时，使用单位或机电部门必须根据断电范围要求，提供断电条件，并接通井下电源及控制线，在连接时必须有安全监测工在场监护。四、设备仪器选型1、充分利用矿井现有的由由江苏三恒科技集团开发的KJ770安全监控系统。该公司为专业生产煤矿自动化监控设备的生产厂家，各类矿用产品均已取得安全标志准用许可证，适宜煤矿井下环境，系统自运行以来，设备运行稳定，监测数据准确。符合AQ6201-2006的要求和符合《煤矿安全规程》中的规定。义络煤业监控系统选用的设备及型号如下：2、监控系统型号：KJ7703、环网交换机：KJJ634、监控分站：KJ7705、监控电源：KDW176、甲烷传感器：GJC4/407、温度传感器：KGW58、一氧化碳传感器：GTH10009、氧气传感器：GYH2510、二氧化碳传感器：GRG5H11、负压传感器：GPD5000F(A)12、粉尘传感器：GCG1000(A)13、风速传感器：KGF214、开停传感器：GKT9-A15、馈电传感器：GKD127V(B)16、烟雾传感器：GQL0.1(A)17、风筒传感器：GFD618、风门传感器：GFK30(A)19、监控光缆型号：MGXTSV-8B20、监控电缆型号：MHYVRP五、监控系统设施设备布置1、地面中心站地面中心站设在调度室，主机、备用机各1台；主备机为联想服务器，双机热备份；防火墙1台；打印机1台。2、采煤工作面工作面甲烷传感器安装在回风流中距工作面小于或等于10m处，工作面回风巷中设置甲烷传感器，设置在距离回风口10～15m的范围内。甲烷传感器
