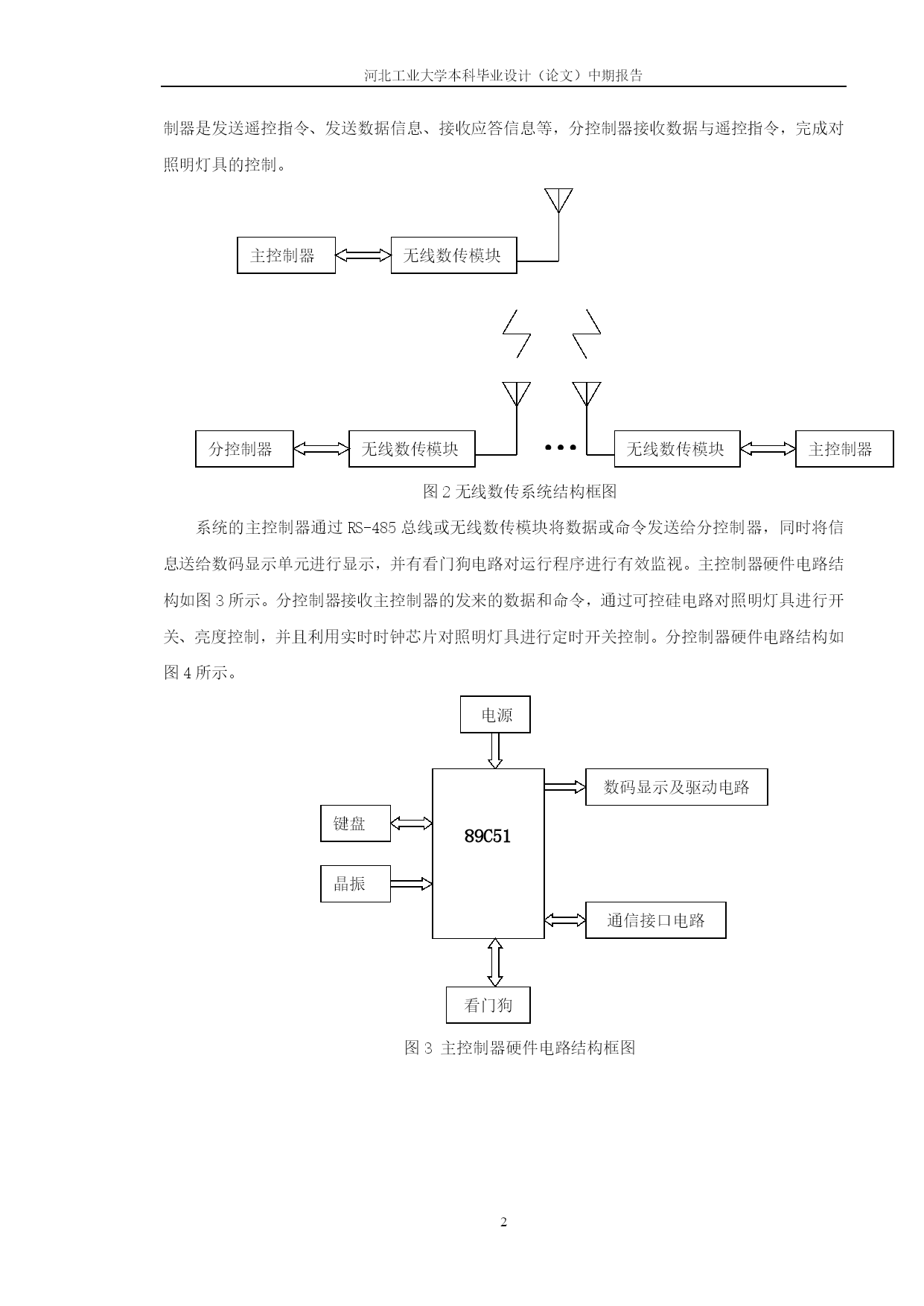

河北工业大学本科毕业设计（论文）中期报告河北工业大学本科毕业设计（论文）中期报告毕业设计（论文）题目：基于51单片机的智能照明控制系统设计专业：电子信息工程学生信息：学号：103512姓名：赵雄飞班级：电子S102指导教师信息:教师号：04109姓名:刘建林职称：副高报告提交日期：2012年5月5日1、本设计已经实现的目标基于单片机的照明控制系统功能如下：a)人机的交互；b)照明的启停控制；c)照明的亮度控制；d)照明的定时控制；通过本次照明控制系统的设计，最重要的目的是通过使用以软件设计硬件的方法进行产品的设计。体会自顶向下的设计方法，熟练掌握C语言，熟悉相应的编程软件，为以后从事相应的工作打下一个基础。2、照明控制系统的总体设计框图系统的结构主要由三部分组成：a）上位机系统；b）下位机系统；c）通信系统。这三部分共同完成了主控制器通过有线、无线通信方式与分控制器进行信息交换，达到控制照明灯具的目的。有线通信系统的结构框图如图1所示。该多机通信系统采用RS-485半双工主从式通信系统，主机可以发送数据或命令到从机，从机主要负责对分布的照明灯具进行控制，用中断的方式接收主机发来的命令或数据并做出回应。主控制器RS485接口RS485接口分控制器RS485接口分控制器RS485接口分控制器…图1有线通信系统结构框图无线数据传输系统也是由主控制器和分控制器两部分组成，系统结构框图如图2所示。主控制器是发送遥控指令、发送数据信息、接收应答信息等，分控制器接收数据与遥控指令，完成对照明灯具的控制。主控制器无线数传模块分控制器无线数传模块主控制器无线数传模块…图2无线数传系统结构框图系统的主控制器通过RS-485总线或无线数传模块将数据或命令发送给分控制器，同时将信息送给数码显示单元进行显示，并有看门狗电路对运行程序进行有效监视。主控制器硬件电路结构如图3所示。分控制器接收主控制器的发来的数据和命令，通过可控硅电路对照明灯具进行开关、亮度控制，并且利用实时时钟芯片对照明灯具进行定时开关控制。分控制器硬件电路结构如图4所示。89C51数码显示及驱动电路通信接口电路看门狗键盘晶振电源图3主控制器硬件电路结构框图89C2051电源看门狗晶振时钟电路零点检测电路可控硅控制电路图4分控制器硬件电路结构框图3、过程系统设计主要包括硬件和软件两大部分，依据控制系统的工作原理和技术性能，将硬件和软件分开设计。硬件设计部分包括电路原理图、合理选择元器件、绘制线路图，然后对硬件进行调试、测试，以达到设计要求。软件设计部分，首先在总体设计中完成系统总框图和各模块的功能设计，拟定详细的工作计划；然后进行具体设计，包括各模块的流程图，选择合适的编程语言和工具，进行代码设计等；最后是对软件进行调试、测试，达到所需功能要求。硬件电路是采用结构化系统设计方法，该方法保证设计电路的标准化、模块化。硬件电路的设计最重要的选择用于控制的单片机，并确定与之配套的外围芯片，使所设计的系统既经济又高性能。硬件电路设计还包括输入输出接口设计，画出详细电路图，标出芯片的型号、器件参数值，根据电路图在仿真机上进行调试，发现设计不当及时修改，最终达到设计目的。软件设计的方法与开发环境的选取有着直接的关系，本系统由于是采用51系列单片机，因此使用KeilC语言进行开发。此编程工具相比汇编语言具有结构化、适用范围大、可移植性好等特点。本系统软件设计采用模块化系统设计方法，先编写各个功能模块子程序，然后进行组合与调整，经过调试后，达到设计功能要求。4、照明控制的调研报告二十一世纪是一个网络化时代，数字控制技术不断提高，网络化管理正逐渐渗透至各种传统控制系统中。进入二十世纪后，随着人民生活水平不断提高，人们对照明的要求也发生了很大的改变。尤其在一些中高档的建筑中，照明不再单纯地为满足人们视觉上的明暗效果，更应具备多种的控制方案，使建筑物更加生动，艺术性更强，给人丰富的视觉效果和美感。二十世纪90年代初，智能建筑己不再简单地等同于楼宇设备自动管理。在一些建筑物中的重要场所，简单地开关控制己无法满足要求。人们开始追求多样化的照明控制方式，使环境能体现出多种艺术效果。智能照明控制方式使照明自动控制不再依赖于楼宇设备自动管理系统，真正实现了照明控制的独立。同时该方式不仅具备开关灯控制，而且还能对光源进行调光控制。它是一个集多种照明控制方式、现代化数字控制技术和网络技术于一身的控制系统。它的出现和发展，使照明控制和维护管理变得更为简单，并为建筑照明提供了多种艺术效果。智能照明控制系统被越来越广泛地接受和使用，这类产品和生产商更是层出不穷。正确的照
