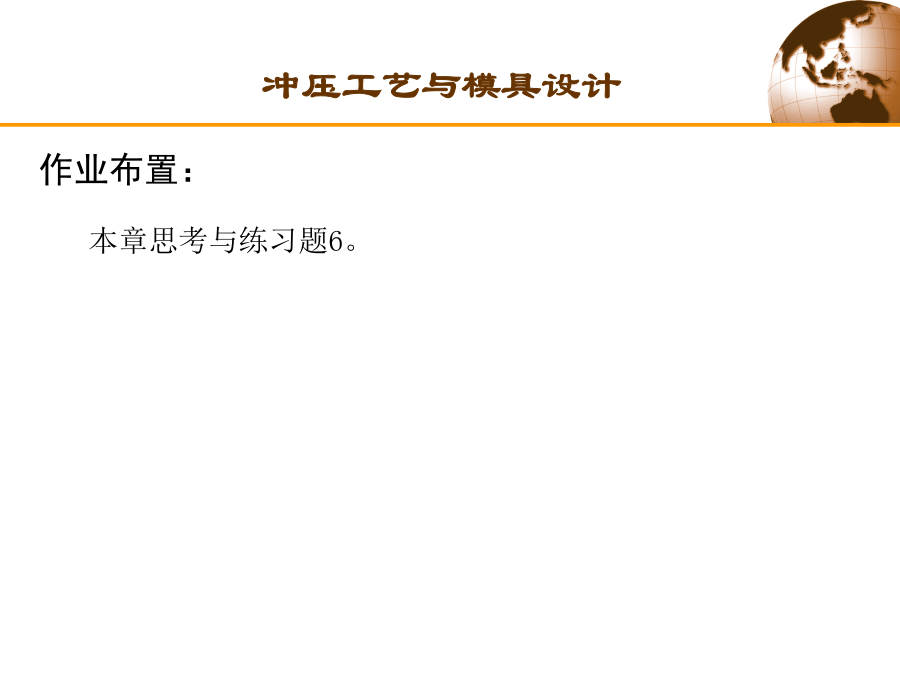

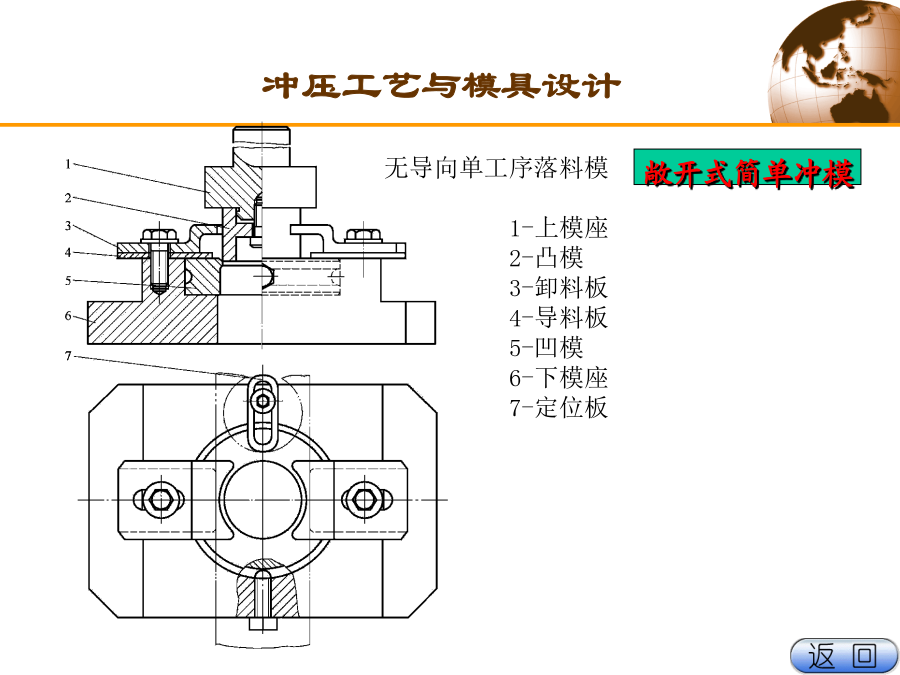

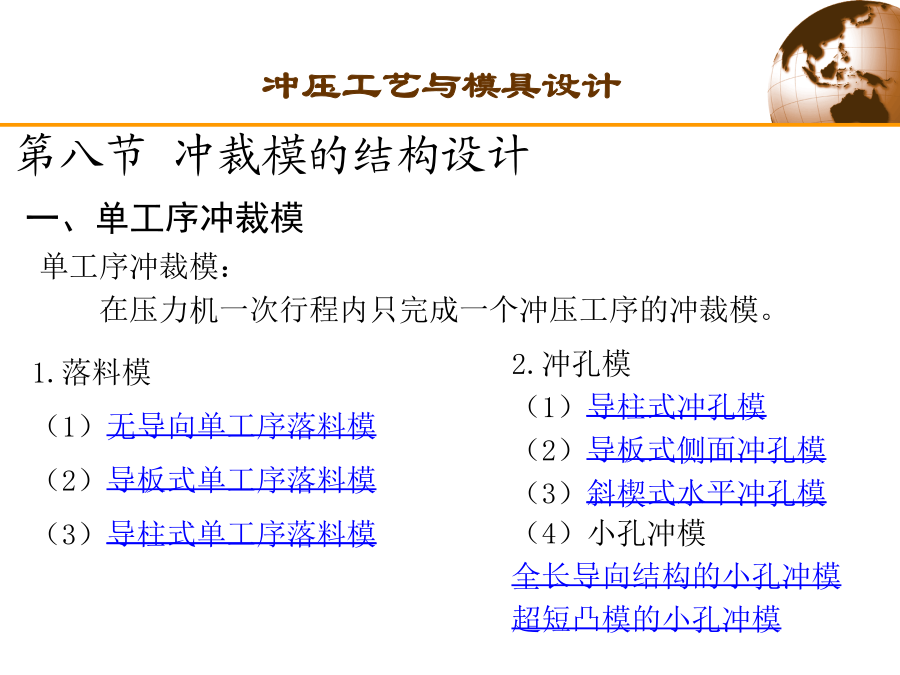

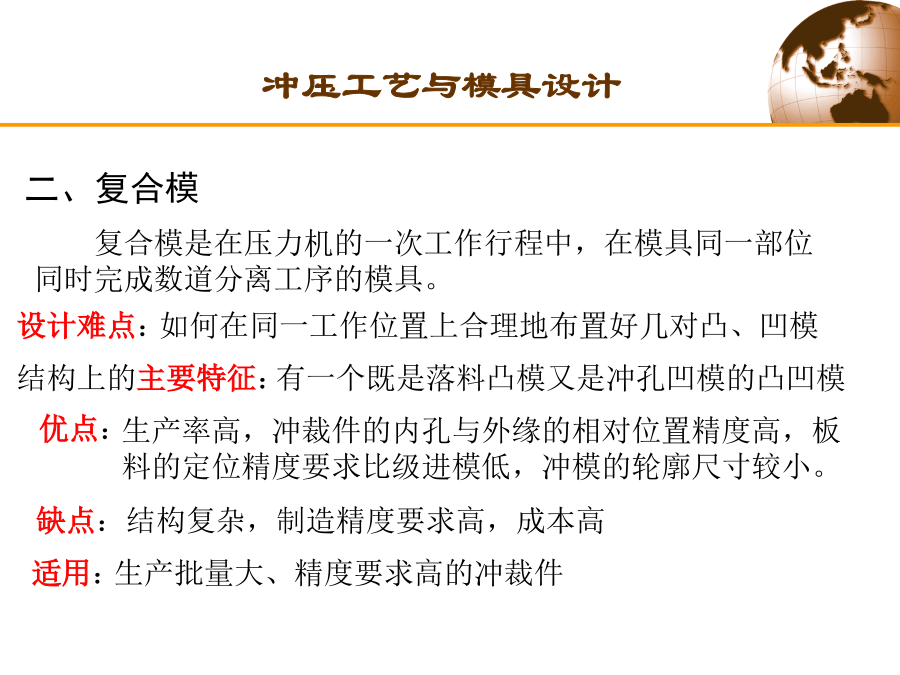

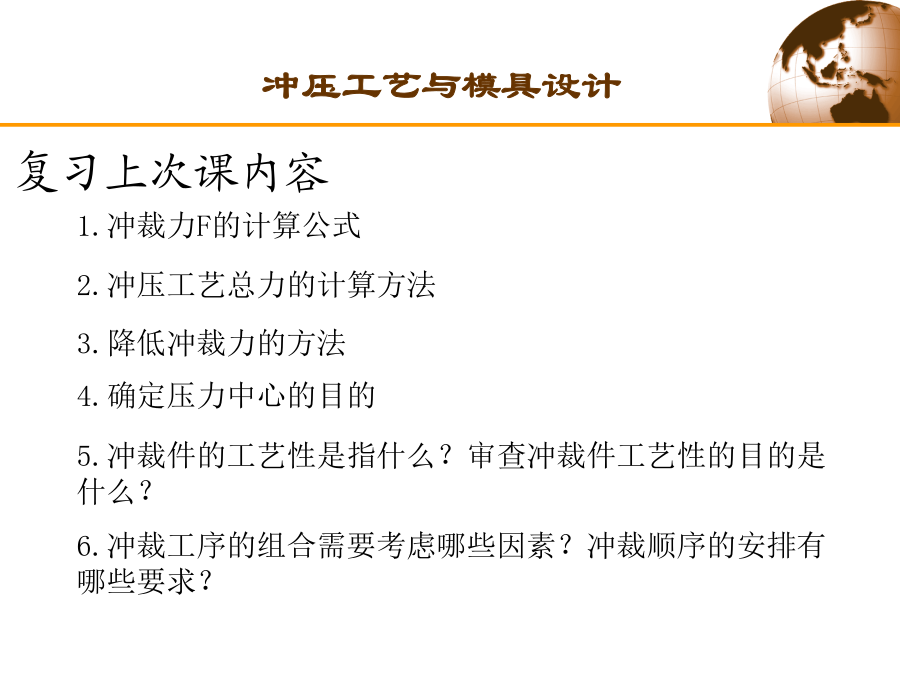

复习上次课内容第八节冲裁模的结构设计复合模是在压力机的一次工作行程中，在模具同一部位同时完成数道分离工序的模具。1．正装式复合模（又称顺装式复合模）1．用导正销定位的级进模3．排样3．排样（续）3．排样（续）本章思考与练习题6。无导向单工序落料模导板式单工序落料模导柱式单工序落料模导柱式冲孔模导板式侧面冲孔模斜楔式水平冲孔模第二章冲裁工艺与冲裁模设计全长导向结构的小孔冲模局部放大图超短凸模的小孔冲模局部放大图用导正销定距的冲孔落料级进模双侧刃定距的冲孔落料级进模侧刃定距的弹压导板级进模级进模的排样图正装式复合模倒装式复合模级进模的排样图级进模的排样图级进（连续）模的典型工序组合级进模结构拆装分析
