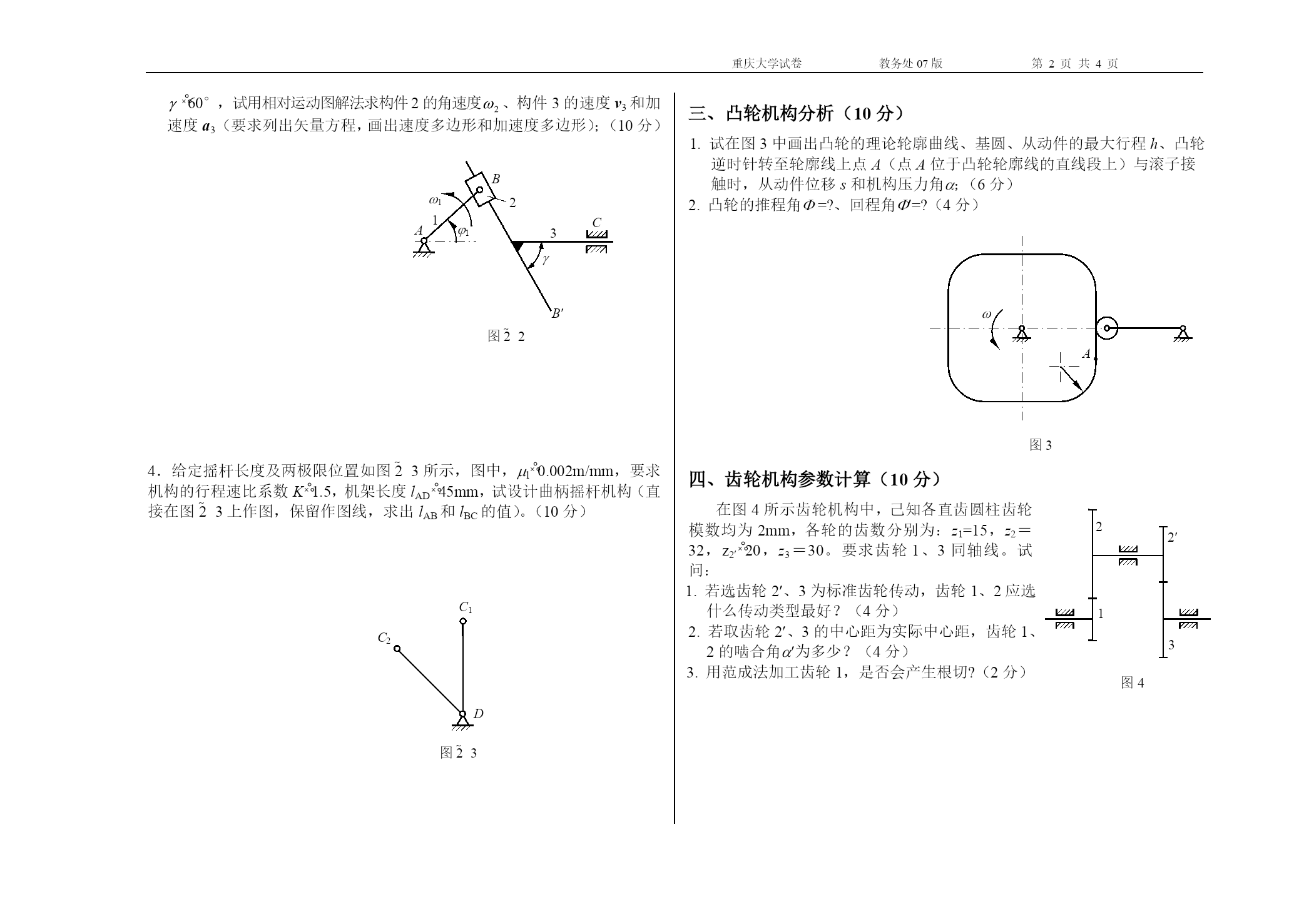

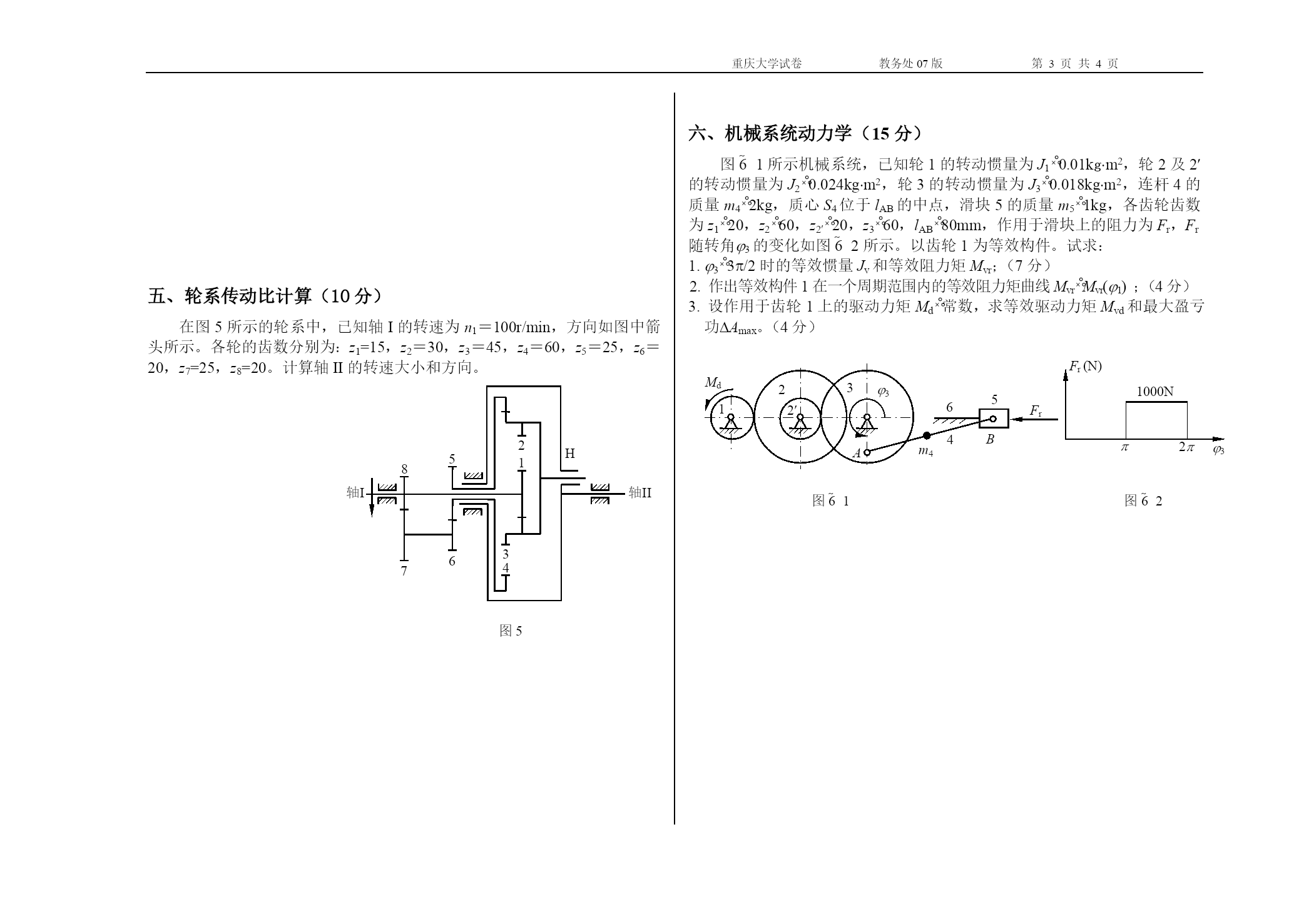

重庆大学试卷教务处07版第页共NUMPAGES4页命题人:机械原理教学组组题人:秦伟审题人:秦伟命题时间:2010.5教务处制学院专业、班年级学号姓名公平竞争、诚实守信、严肃考纪、拒绝作弊封线密重庆大学机械原理课程试卷2009~2010学年第二学期开课学院:机械工程课程号:11028430考试日期:2010.6.5考试时间:120分钟题号一二三四五六七八九十总分得分一、平面机构结构分析(15分)1.在图11所示机构中,凸轮为一圆盘,铰链A、B、C共线,AB=BC=BD。(1)计算该机构自由度,请明确指出机构中的复合铰链、局部自由度或虚约束;(9分)(2)画出该机构的低副替代机构。(3分)BDCAJFEIGKOH图11E15246738图122.试画出图12所示机构的基本杆组(必须将构件代号标注在基本杆组中),并确定机构的级别。(3分)二、平面连杆机构分析与设计(30分)1.确定图21所示机构在图示位置的全部瞬心。若曲柄1的角速度1已知,写出计算构件3的角速度3的表达式;(8分)2.画出机构在图示位置的传动角;(2分)4CB1321A图213.在图22所示机构中,已知45°,10rad/s,逆时针方向,lAB400mm,60°,试用相对运动图解法求构件2的角速度、构件3的速度v3和加速度a3(要求列出矢量方程,画出速度多边形和加速度多边形);(10分)CA11111B23B图224.给定摇杆长度及两极限位置如图23所示,图中,l0.002m/mm,要求机构的行程速比系数K1.5,机架长度lAD45mm,试设计曲柄摇杆机构(直接在图23上作图,保留作图线,求出lAB和lBC的值)。(10分)C1C2D1图23三、凸轮机构分析(10分)1.试在图3中画出凸轮的理论轮廓曲线、基圆、从动件的最大行程h、凸轮逆时针转至轮廓线上点A(点A位于凸轮轮廓线的直线段上)与滚子接触时,从动件位移s和机构压力角;(6分)2.凸轮的推程角=?、回程角=?(4分)A图3四、齿轮机构参数计算(10分)图42312在图4所示齿轮机构中,己知各直齿圆柱齿轮模数均为2mm,各轮的齿数分别为:z1=15,z2=32,z220,z3=30。要求齿轮1、3同轴线。试问:1.若选齿轮2、3为标准齿轮传动,齿轮1、2应选什么传动类型最好?(4分)2.若取齿轮2、3的中心距为实际中心距,齿轮1、2的啮合角为多少?(4分)3.用范成法加工齿轮1,是否会产生根切?(2分)五、轮系传动比计算(10分)在图5所示的轮系中,已知轴I的转速为n1=100r/min,方向如图中箭头所示。各轮的齿数分别为:z1=15,z2=30,z3=45,z4=60,z5=25,z6=20,z7=25,z8=20。计算轴II的转速大小和方向。图5轴I234H5671轴II8六、机械系统动力学(15分)图61所示机械系统,已知轮1的转动惯量为J10.01kgm2,轮2及2的转动惯量为J20.024kgm2,轮3的转动惯量为J30.018kgm2,连杆4的质量m42kg,质心S4位于lAB的中点,滑块5的质量m51kg,各齿轮齿数为z120,z260,z220,z360,lAB80mm,作用于滑块上的阻力为Fr,Fr随转角3的变化如图62所示。以齿轮1为等效构件。试求:1.33/2时的等效惯量Jv和等效阻力矩Mvr;(7分)2.作出等效构件1在一个周期范围内的等效阻力矩曲线MvrMvr(1);(4分)3.设作用于齿轮1上的驱动力矩Md常数,求等效驱动力矩Mvd和最大盈亏功Amax。(4分)Fr(N)1000N3212233Fr65MdBm4A4图61图62七、考虑摩擦的机构静力分析(10分)图7所示六杆机构,回转副上各小圆为摩擦圆,移动副摩擦角为,滑块上作用有工作阻力Q。1.在构件1上标出驱动力矩Md,作出各构件总反力并进行标注;(5分)2.写出构件3和构件4的力平衡方程式,以图中表示Q的线段长度为基准,作出构件3、4的力多
