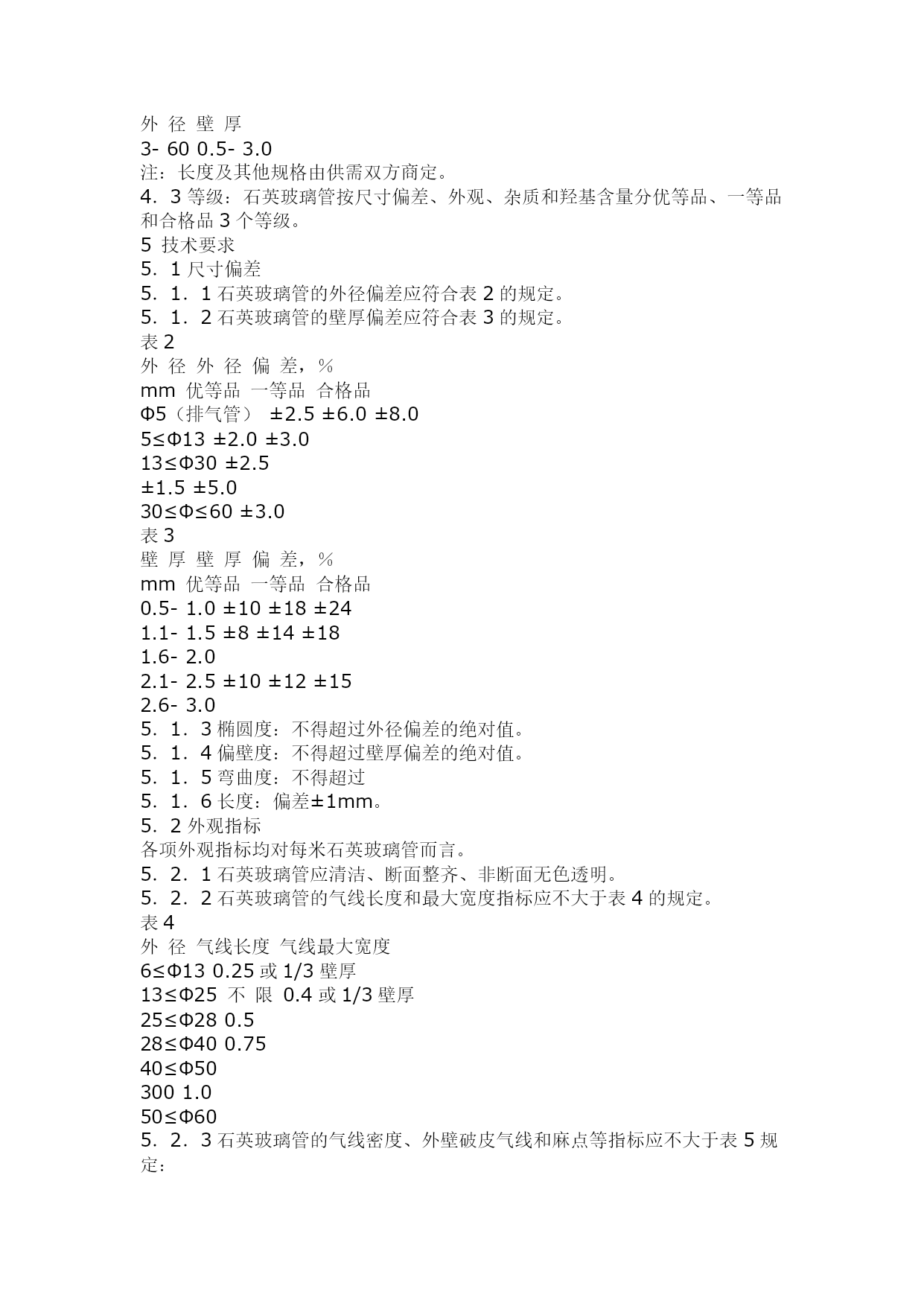

中华人民共和国建材行业标准JC/T598—1995电光源及电真空仪表用透明石英玻璃管(原GB658—1988作废)1主题内容与适用范围本标准规定了电光源及电真空仪表用的透明石英玻璃管的产品分类、规格、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于电光源、电真空仪表用的透明石英玻璃管（以下简称石英玻璃管），其他工业用石英玻璃管也可参照本标准。2引用标准GB／T3284石英玻璃化学成分分析方法GB4121石英玻璃热变色性试验方法GB5949透明石英玻璃气泡、气线检验方法GB10701石英玻璃热稳定性检验方法GB／T12442石英玻璃中羟基含量试验方法3术语3．1椭圆度：石英玻璃管同一横截面上最大、最小直径之差。3．2偏壁度：石英玻璃管同一横截面上最大、最小壁厚之差。3．3弯曲度：石英玻璃管在长度方向的平直程度。3．4气线：石英玻璃管壁内或表面的线状棱形空穴。3．5破皮气线：暴露在石英玻璃管内外表面的开口气线，其边缘锋利。3．6麻点：石英玻璃管壁上的小斑点。它是粘附在管壁上的粒状杂质经清除后残留的痕迹。3．7气线密度：每平方厘米中气线条数。3．8色线：原料中的杂质熔化后在石英玻璃管上形成的有颜色的线条。3．9沟棱：石英玻璃管表面在长度方向形成凹凸不平的沟槽和凸棱。3．10脏物：粘污在石英玻璃管表面上可去除的外来物。3．11晶纹：石英玻璃管上有明显可见的各种微小的炸裂纹。3．12划伤：石英玻璃管表面细长磨伤。3．13刻痕：表面积相对较大的刻蚀线、带或面。3．14包裹物：肉眼观察到包在管壁内的外来物。3．15杂质：石英玻璃组成中二氧化硅（SiO2）以外的组分。3．16崩落：石英玻璃表面呈贝壳状的破损。3．17析晶：石英玻璃在特定温度下析出晶体，造成失透。4产品分类4．1分类按工艺分以下5类：a．电加热连熔石英玻璃管（简称连熔管）；b．真空加压法石英玻璃管（简称加压管）；c．气炼电烙二步法石英玻璃管（简称气炼二步法管）；d．电熔二步法石英玻璃管（简称电熔二步法管）；e．真空常压法石英玻璃管（简称常压管）。4．2规格规格尺寸见表1。表1外径壁厚3-600.5-3.0注：长度及其他规格由供需双方商定。4．3等级：石英玻璃管按尺寸偏差、外观、杂质和羟基含量分优等品、一等品和合格品3个等级。5技术要求5．1尺寸偏差5．1．1石英玻璃管的外径偏差应符合表2的规定。5．1．2石英玻璃管的壁厚偏差应符合表3的规定。表2外径外径偏差，％mm优等品一等品合格品Φ5（排气管）±2.5±6.0±8.05≤Φ13±2.0±3.013≤Φ30±2.5±1.5±5.030≤Φ≤60±3.0表3壁厚壁厚偏差，％mm优等品一等品合格品0.5-1.0±10±18±241.1-1.5±8±14±181.6-2.02.1-2.5±10±12±152.6-3.05．1．3椭圆度：不得超过外径偏差的绝对值。5．1．4偏壁度：不得超过壁厚偏差的绝对值。5．1．5弯曲度：不得超过5．1．6长度：偏差±1mm。5．2外观指标各项外观指标均对每米石英玻璃管而言。5．2．1石英玻璃管应清洁、断面整齐、非断面无色透明。5．2．2石英玻璃管的气线长度和最大宽度指标应不大于表4的规定。表4外径气线长度气线最大宽度6≤Φ130.25或1/3壁厚13≤Φ25不限0.4或1/3壁厚25≤Φ280.528≤Φ400.7540≤Φ503001.050≤Φ605．2．3石英玻璃管的气线密度、外壁破皮气线和麻点等指标应不大于表5规定：表5等级优等品一等品合格品外观名称气线密度，条／cm[2]11060外壁破皮长≤3.0mm气线，条宽≤0.2mm不允许≤2Φ??13mm26麻点，个Φ≥13mm不允许48晶纹、裂纹、内壁破皮线不允许沟棱手感不明显，Φ??5mm的排气管上不允许5．2．4表面脏物：a．内表面不允许有脏物；b．无明显指纹；c．在300mm长度内的脏点或小脏点聚集群最长不应超过2mm；d．明显切割粘污不允许；e．明显切割水印在300mm长度内不得超过一处。5．2．5划伤：石英玻璃管上轴向划伤长度的总和不得超过管长的2倍，环形划伤长度总和不得超过石英玻璃管周长的2倍。5．2．6刻痕：刻痕长不得超过12．5mm，在每300mm管长内，刻痕总长不得超过管周长。5．2．7包裹物：5．2．7．1壁内包裹物：a．色线的长度应小于25mm：b．直径应小于0．5mm：c．在300mm管长内，单个包裹物大于0．25mm的包裹物群不得超过2群，每群按3个或3个以上单个包裹物计算。5．2．7．2暴露在内表面包裹物：不允许。5．2．7．3暴露在外表面包裹物：a．暴露在外表面的色线不允许；b．直径应小于0．5mm；c．在300mm管长内，单个包裹物大于0．25mm的包裹物群不得超过1群，每群按3个或3个以上单
