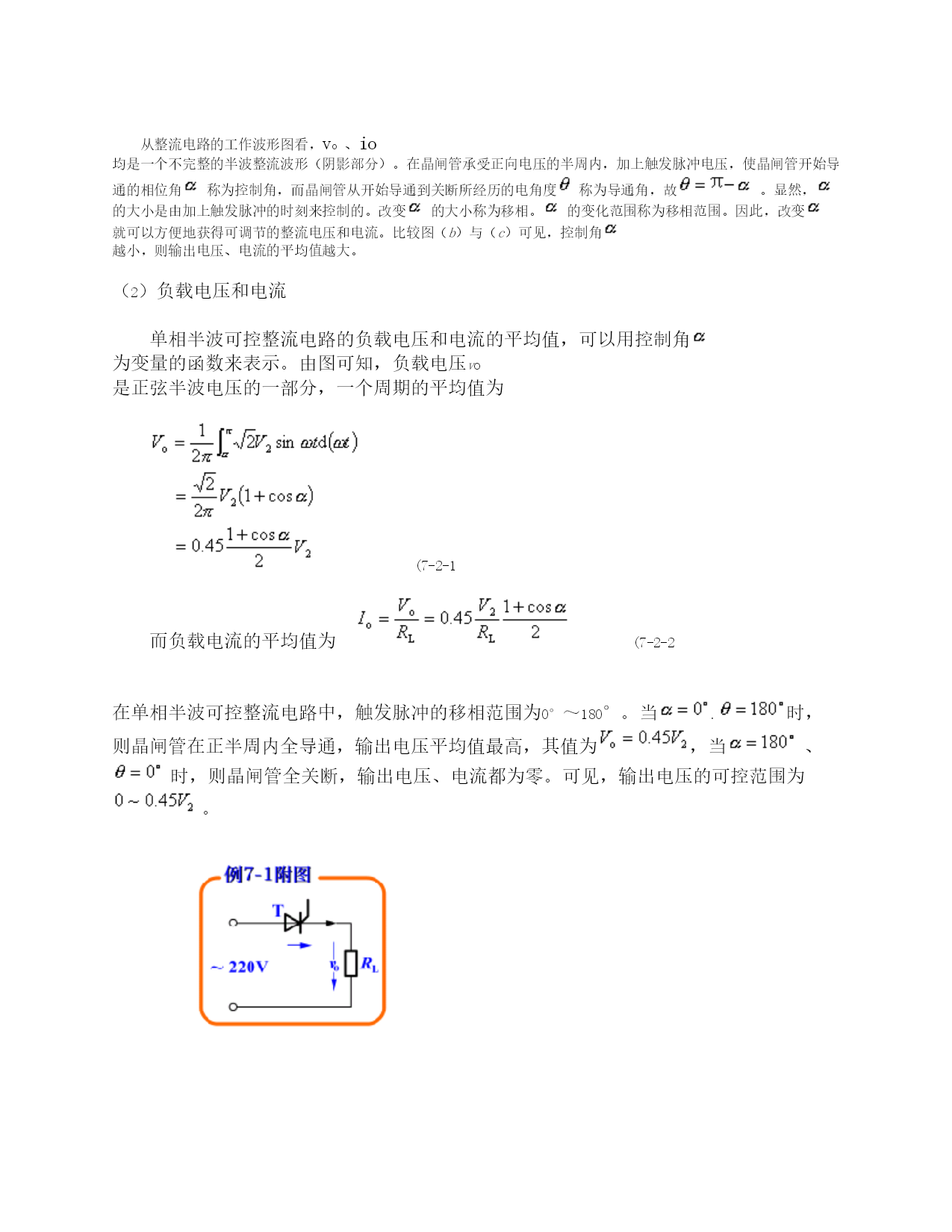

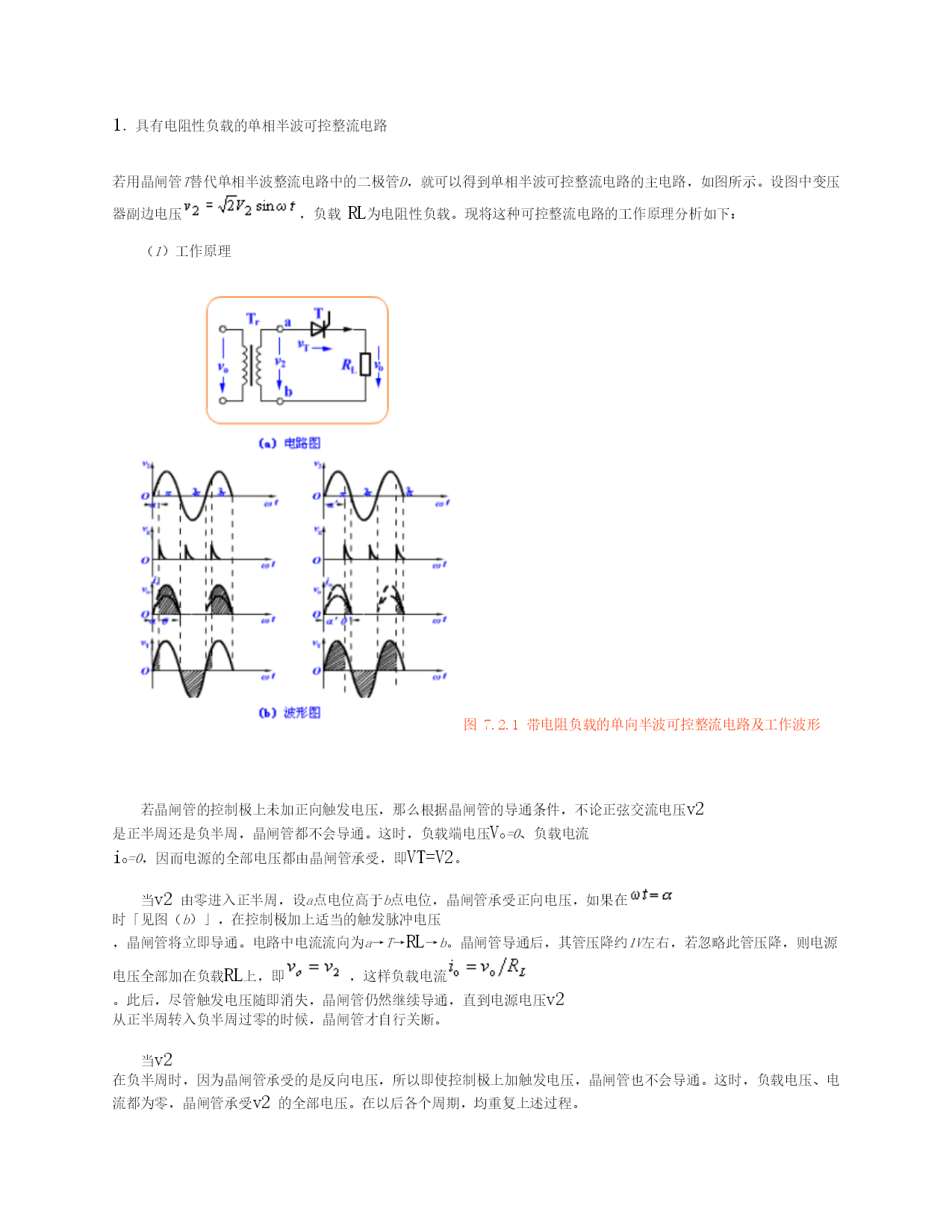

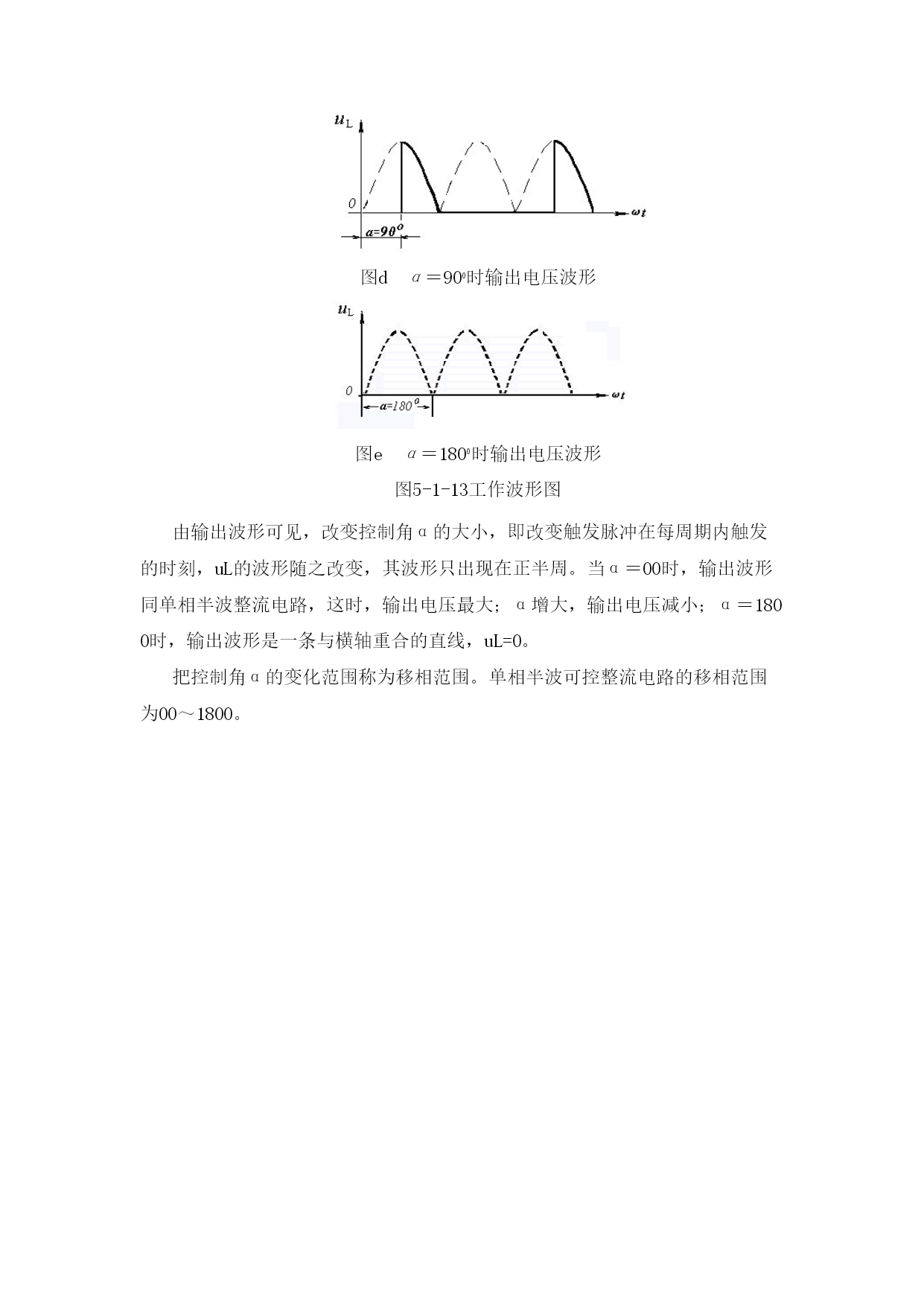

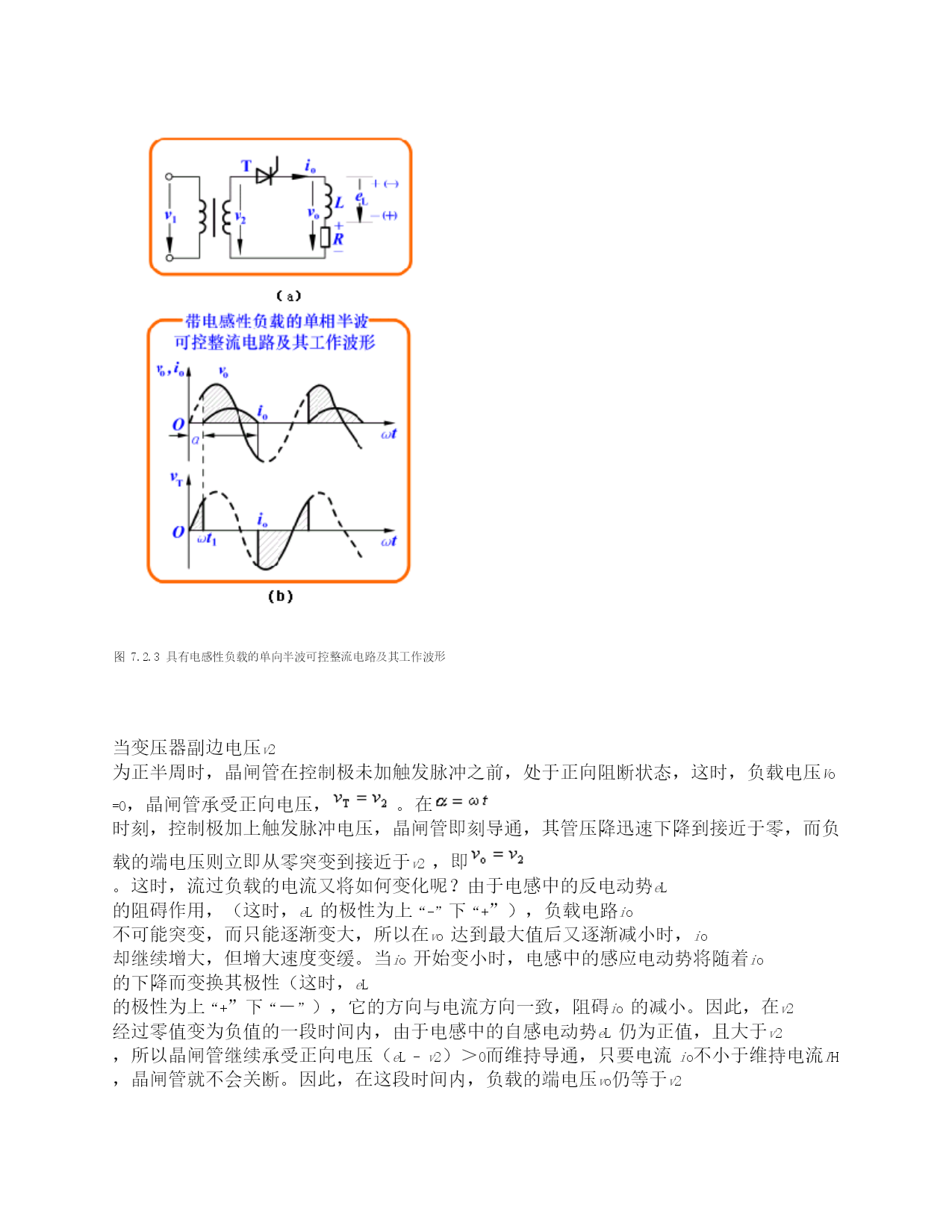

晶闸管半波整流电路（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）1．具有电阻性负载的单相半波可控整流电路若用晶闸管T替代单相半波整流电路中的二极管D，就可以得到单相半波可控整流电路的主电路，如图所示。设图中变压器副边电压，负载RL为电阻性负载。现将这种可控整流电路的工作原理分析如下：（1）工作原理图7.2.1带电阻负载的单向半波可控整流电路及工作波形若晶闸管的控制极上未加正向触发电压，那么根据晶闸管的导通条件，不论正弦交流电压v2是正半周还是负半周，晶闸管都不会导通。这时，负载端电压Vo=0、负载电流io=0，因而电源的全部电压都由晶闸管承受，即VT=V2。当v2由零进入正半周，设a点电位高于b点电位，晶闸管承受正向电压，如果在时「见图（b）」，在控制极加上适当的触发脉冲电压，晶闸管将立即导通。电路中电流流向为a→T→RL→b。晶闸管导通后，其管压降约1V左右，若忽略此管压降，则电源电压全部加在负载RL上，即，这样负载电流。此后，尽管触发电压随即消失，晶闸管仍然继续导通，直到电源电压v2从正半周转入负半周过零的时候，晶闸管才自行关断。当v2在负半周时，因为晶闸管承受的是反向电压，所以即使控制极上加触发电压，晶闸管也不会导通。这时，负载电压、电流都为零，晶闸管承受v2的全部电压。在以后各个周期，均重复上述过程。从整流电路的工作波形图看，vo、io均是一个不完整的半波整流波形（阴影部分）。在晶闸管承受正向电压的半周内，加上触发脉冲电压，使晶闸管开始导通的相位角称为控制角，而晶闸管从开始导通到关断所经历的电角度称为导通角，故。显然，的大小是由加上触发脉冲的时刻来控制的。改变的大小称为移相。的变化范围称为移相范围。因此，改变就可以方便地获得可调节的整流电压和电流。比较图（b）与（c）可见，控制角越小，则输出电压、电流的平均值越大。（2）负载电压和电流单相半波可控整流电路的负载电压和电流的平均值，可以用控制角为变量的函数来表示。由图可知，负载电压vo是正弦半波电压的一部分，一个周期的平均值为(7-2-1而负载电流的平均值为(7-2-2在单相半波可控整流电路中，触发脉冲的移相范围为0°～180°。当.时，则晶闸管在正半周内全导通，输出电压平均值最高，其值为，当、时，则晶闸管全关断，输出电压、电流都为零。可见，输出电压的可控范围为。图7.2.2[例7-1附图]（3）晶闸管的电压和电流在单相半波可控整流电路中，晶闸管在工作时承受的最大反向电压和可能承受的最大正向电压都等于交流电源电压v2的最大值（），即（7-2-3）通过晶闸管的电流iT、和流经负载的电流io相等，即(7-2-4［例7－1］图所示为一直接由220V交流电源供电的单相半波可控整流电路，电阻性负载。当额定输出时，控制角，求输出电压和负载电流的平均值，并且估选晶闸管。(答案2．具有电感性负载的单相半波可控整流电路上面所介绍的是具有电阻性负载的单相半波可控整流电路，实际上有很多负载是电感性负载，如直流电动机的绕组、电磁离合器的线圈、电磁铁等，它们既含有电阻又含有电感，且电感量较大。如下图（a）所示为一具有电感性负载的单相半波可控整流电路。为了便于分析，图中把电感性负载等效为由电感元件L和电阻R串联的电路。由于电磁感应作用，当通过电感元件L的电流发生变化时，在电感中产生阻碍电流变化的感应电动势，将使电流的变化总是滞后于外加电压的变化。因此，可控整流电路带有电感性负载时，其工作情况与电阻性负载不同。现对照下图（b）所示的电压和电流波形，分析该电路的工作情况。图7.2.3具有电感性负载的单向半波可控整流电路及其工作波形当变压器副边电压v2为正半周时，晶闸管在控制极未加触发脉冲之前，处于正向阻断状态，这时，负载电压Vo=0，晶闸管承受正向电压，。在时刻，控制极加上触发脉冲电压，晶闸管即刻导通，其管压降迅速下降到接近于零，而负载的端电压则立即从零突变到接近于v2，即。这时，流过负载的电流又将如何变化呢？由于电感中的反电动势eL的阻碍作用，（这时，eL的极性为上“-”下“+”），负载电路io不可能突变，而只能逐渐变大，所以在vo达到最大值后又逐渐减小时，io却继续增大，但增大速度变缓。当io开始变小时，电感中的感应电动势将随着io的下降而变换其极性（这时，eL的极性为上“+”下“－”），它的方向与电流方向一致，阻碍io的减小。因此，在v2经过零值变为负值的一段时间内，由于电感中的自感电动势eL仍为正值，且大于v2，所以晶闸管继续承受正向电压（eL-v2）＞0而维持导通，只要电流io不小于维持电流IH，晶闸管就不会关断。因此，在这段时间内，负载的端电压vo仍等于v2（忽略管压降），却为负值。当电流下降到维持电流IH以下时，晶闸管自行关断，并且开始承受反向电压，负载
