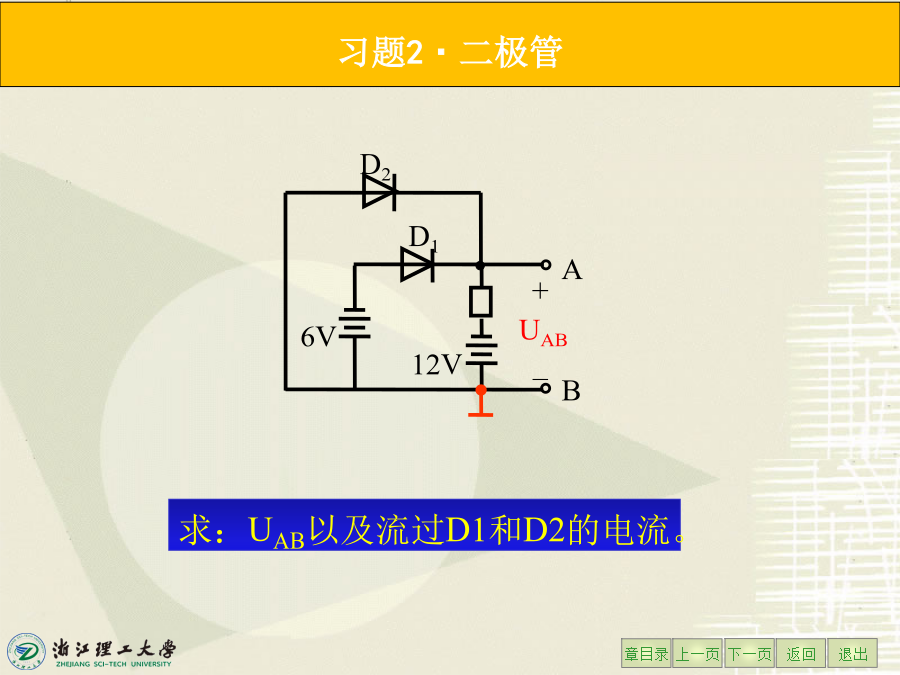

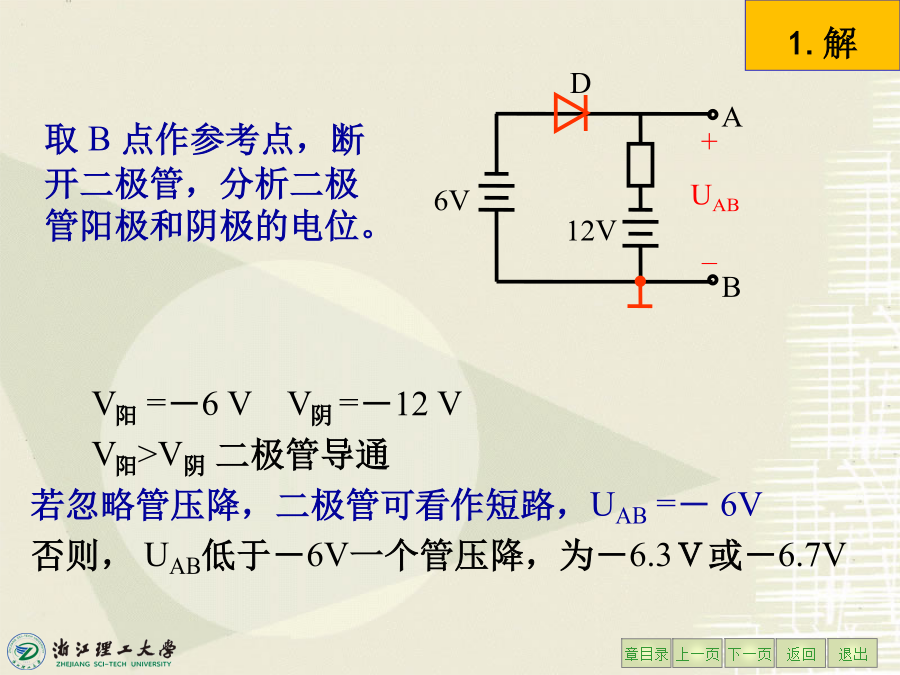

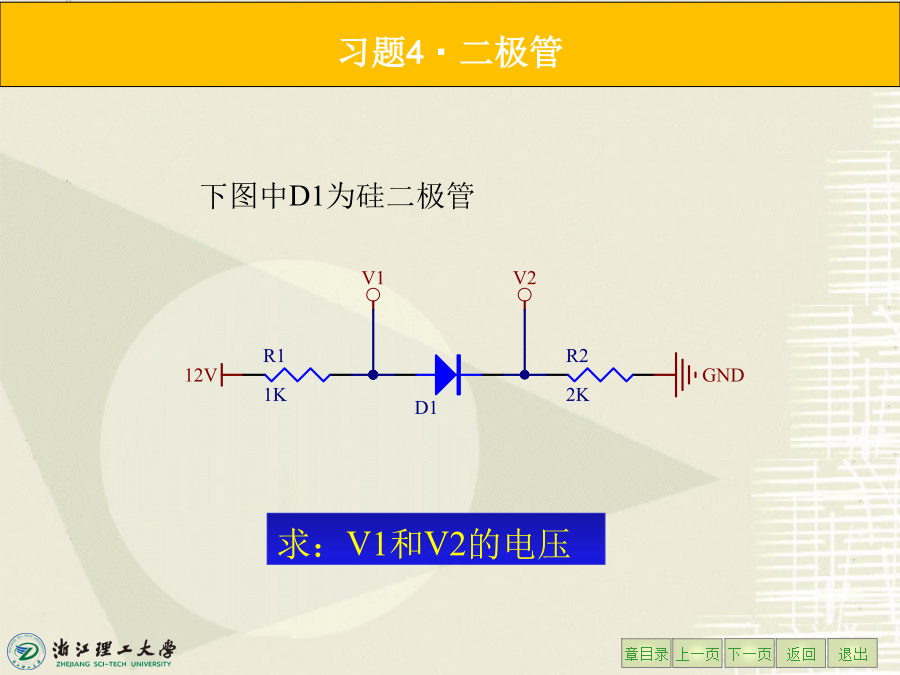

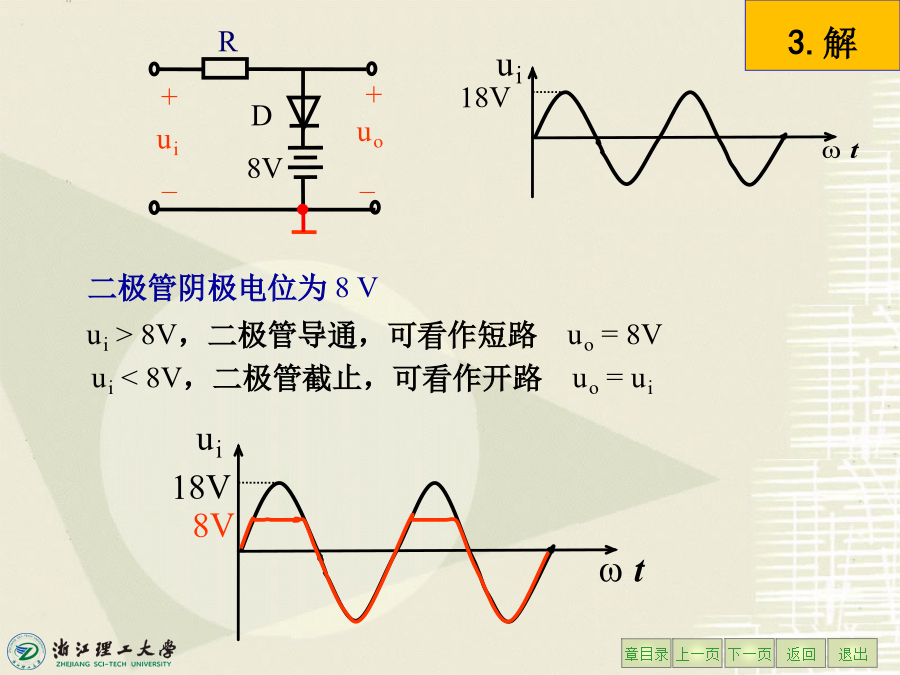

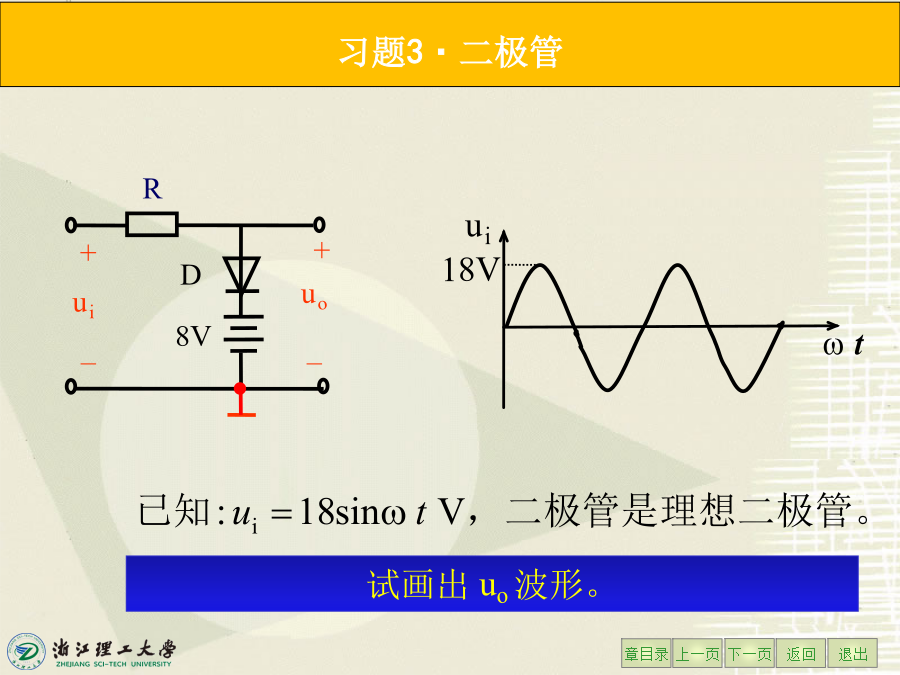

电工学（下册）·习题集电子技术基础·习题集教师信息求：UABV阳=－6VV阴=－12VV阳>V阴二极管导通若忽略管压降，二极管可看作短路，UAB=－6V否则，UAB低于－6V一个管压降，为－6.3Ｖ或－6.7V两个二极管的阴极接在一起。取B点作参考点，断开二极管，分析二极管阳极和阴极的电位。试画出uo波形。ui>8V，二极管导通，可看作短路uo=8Vui<8V，二极管截止，可看作开路uo=ui下图中D1为硅二极管硅二极管的压降为0.7V，则有：分析图中各个电路中的晶体管处于何种工作状态5.解5.解(a)5.解(b)5.解(c)求：1）画出图所示放大电路的直流通路。2）计算该电路的静态值。1）放大电路的直流通路。2）放大电路的静态值。1）画出下图所示放大电路的直流通路。2）已知：计算该电路的静态值。1）放大电路的直流通路。2）放大电路的静态工作值。下图所示放大电路中，已知：1）RP=0时，计算该电路的静态值IB、IC、UCE，并分析其工作状态。2）RP=1M时，计算该电路的静态值，并分析其工作状态。3）若使UCE=7V，RP应调到多少？并分析其工作状态下图所示放大电路中，已知：9.解下图所示电路中，已知ui的波形图（b）所示。10.解10.解下图所示测量放大电路中，已知运放的放大倍数Auo=100dB。11.解下图所示为基准电压电路，请计算uo的调压范围。12.解下图所示为采用电桥和差分运费电路组成的测温电路。其中Rt为热敏电阻，具有正温度系数α=4×10-3(1/℃)。在0℃时，Rt=0Ω。13.解13.解习题14·直流稳压电源14.解习题15·单相半波整流15.解习题16·单相桥式整流16.解16.解习题17·单相桥式整流滤波17.解17.解习题18·门电路18.解习题19·门电路19.解习题20·门电路20.解20.解20.解习题21·逻辑代数21.解习题22·逻辑代数22.解习题23·逻辑代数23.解习题24·逻辑代数24.解习题25·逻辑代数25.解习题26·触发器26.解习题27·触发器27.解谢谢！
