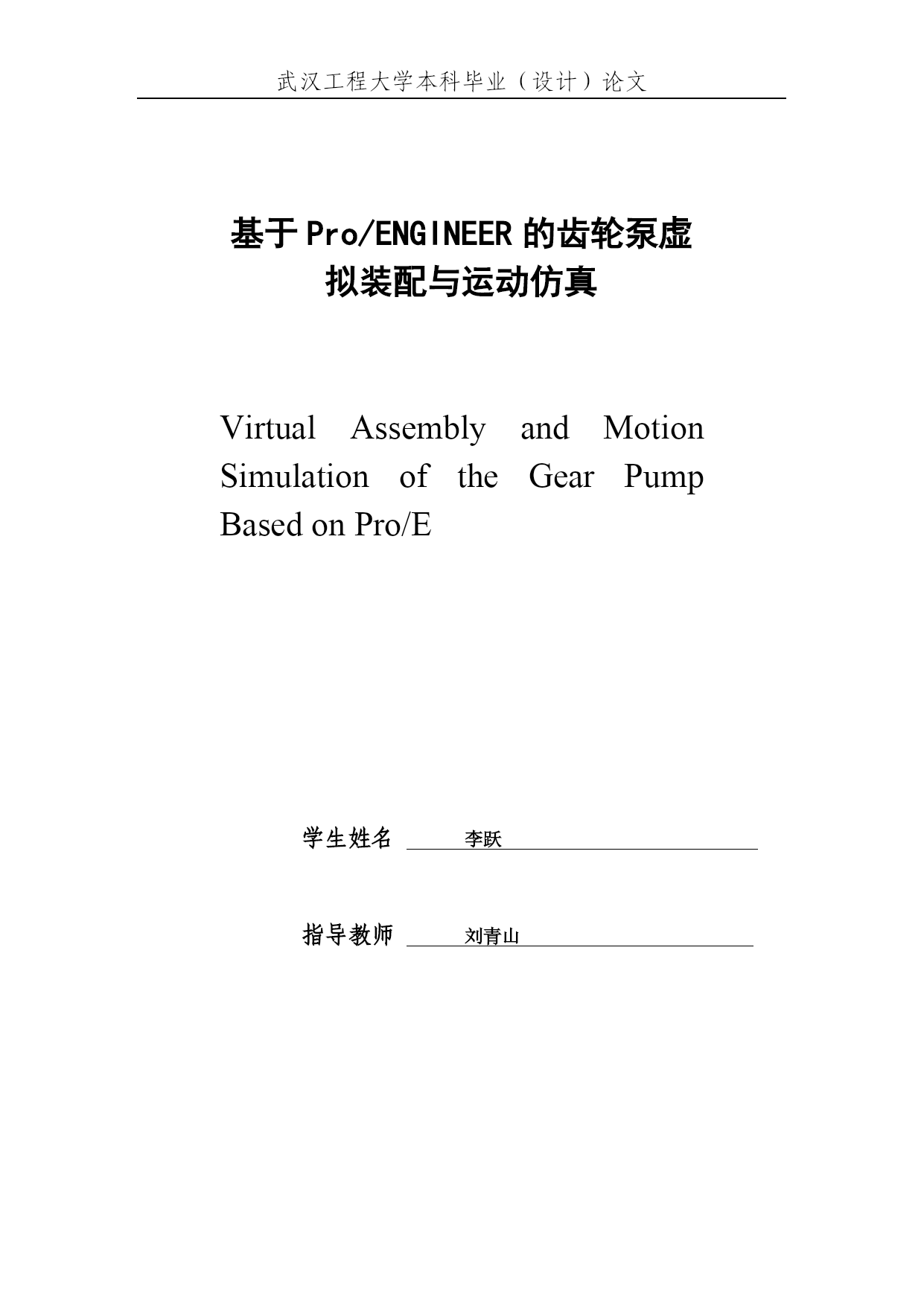

武汉工程大学本科毕业（设计）论文2010届毕业（设计）论文题目基于Pro/ENGINEER的齿轮泵虚拟装配与运动仿真专业班级06级机制2班学号2006500113学生姓名李跃指导教师刘青山指导教师职称副教授学院名称武汉工程大学完成日期：年月日基于Pro/ENGINEER的齿轮泵虚拟装配与运动仿真VirtualAssemblyandMotionSimulationoftheGearPumpBasedonPro/E学生姓名李跃指导教师刘青山目录HYPERLINK\l"_Toc264094575"摘要HYPERLINK\l"_Toc264094576"AbstractHYPERLINK\l"_Toc264094578"第一章绪论HYPERLINK\l"_Toc264094579"1.1课题背景HYPERLINK\l"_Toc264094580"1.2齿轮泵概述HYPERLINK\l"_Toc264094582"1.3基于Pro/Engineer的虚拟装配与运动仿真HYPERLINK\l"_Toc264094583"1.3.1Pro/Engineer概述HYPERLINK\l"_Toc264094584"1.3.2基于Pro/Engineer的虚拟装配与运动仿真HYPERLINK\l"_Toc264094585"1.4本文研究的内容HYPERLINK\l"_Toc264094586"1.4.1本课题要求HYPERLINK\l"_Toc264094587"1.4.2本文的主要工作第二章齿轮泵建模2.1齿轮泵骨架设计2.2齿轮泵主体设计2.3齿轮泵主体的设计2.4齿轮泵右盖设计2.5齿轮轴的设计2.6其它零件的设计第三章齿轮泵虚拟装配与干涉检测3.1虚拟装配3.1.1元件放置控制板3.1.2装配约束类型3.1.3装配连接类型3.1.4零件装配与连接3.2干涉检测3.3生成爆炸图第四章机构仿真及工作原理动画4.1定义齿轮副4.2添加伺服电动机4.3运动分析4.4结果回放及捕捉4.5结果分析第五章总结致谢参考文献TOC\o"1-3"\h\z\u摘要本文介绍了利用Pro/E软件，来完成齿轮油泵三维建模设计。齿轮油泵设计主要从零件建模、装配设计、机构运动仿真、工作原理动画几个方面展开。利用Po／Engineer进行了齿轮泵的虚松装配和动态仿真，并进行复杂运动学分析，利用这种方法能及早发现设计缺陷，降低产品开发成本，缩短设计周期，可以大大提高产品的设计开发效率。关键词：齿轮泵；虚拟装配；运动仿真AbstractThisarticledescribeshowtousePro/Etocompletethedesignofthree-dimensionalmodelingofgearpumps．Thedesignofgearpumps，mainlybeganfrompartsmodeling,assemblydesign，simulationofbodymovement，theworkofseveralaspectsoftheprincipleofanimation．Establishedvirtualassemblymode1ofgearpumpsandachievedmotionsimulationandanalysisbasedonPro/Engineer．inthisway，thedesignercanfindthedisfigurementearlier，thecostofproductdevelopmentisreduced，andtheefficiencyofgearpumpsdesignadvancedgreatly．Keywords：gearpump；virtualassembly；motionsimulation第一章绪论1.1课题背景本设计主要围绕齿轮泵设计这个实例展开。液压泵作为一种重要的液压元件，其规格和型号比较繁多，传统的开发过程繁琐、效率低下、绘图量大，Pro/E作为一款高效快捷的CAD/CAM软件，克服了以上的不足之处，大大提高设计人员的开发速度，齿轮泵因结构简单、制造方便、质量轻和体积小等特点已获得广泛应用。它是依靠密封空间在齿轮转动时容积的变化，实现机械能与工作油液输出压力能的转化，主要由端盖、泵体、传动齿轮轴、螺钉和垫片等零部件组成。随着CAX(CAD／CAM／CAE)技术的发展，3D技术在齿轮
