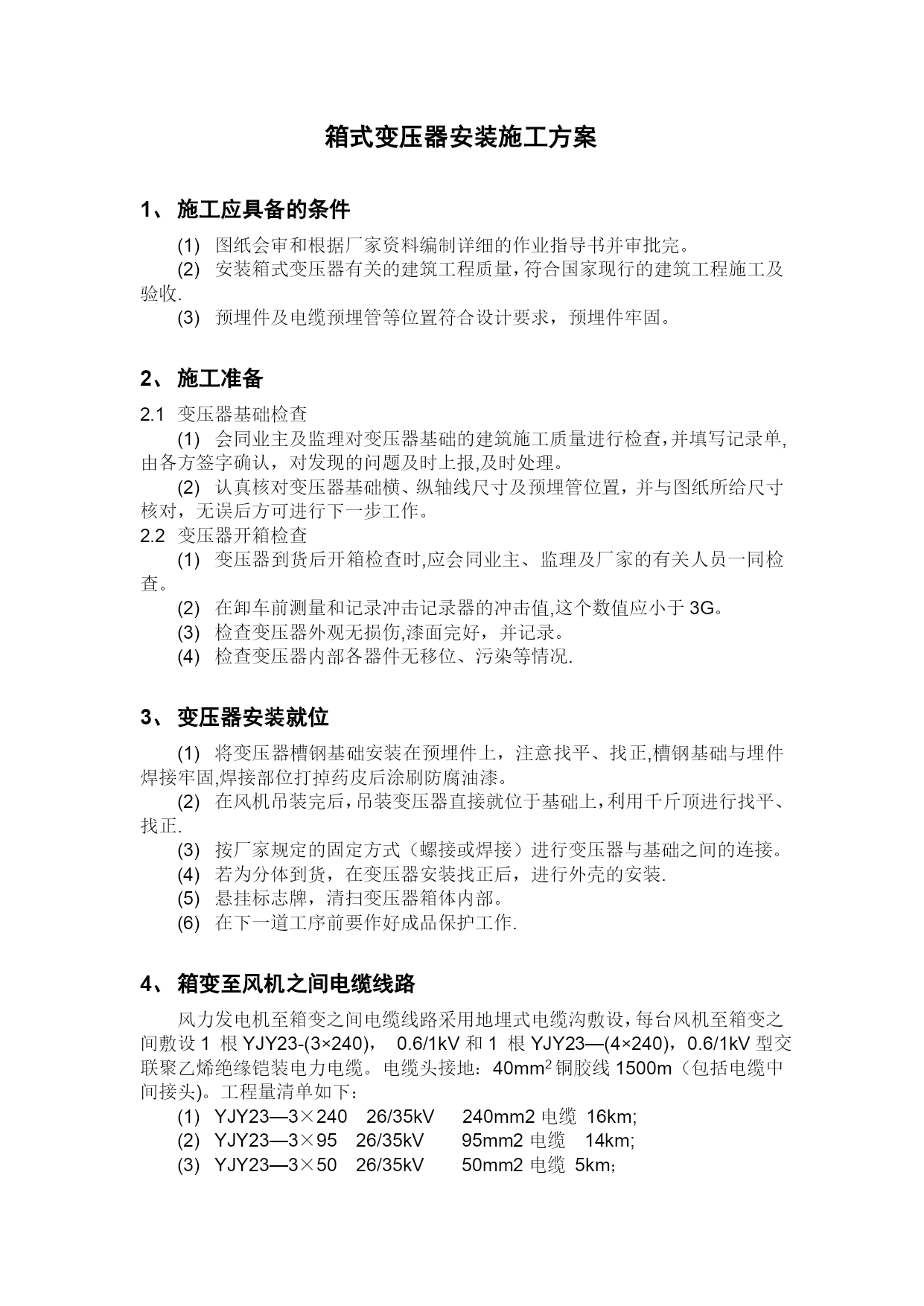

箱式变压器安装施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载箱式变压器安装施工方案施工应具备的条件图纸会审和根据厂家资料编制详细的作业指导书并审批完。安装箱式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收.预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。施工准备变压器基础检查会同业主及监理对变压器基础的建筑施工质量进行检查，并填写记录单,由各方签字确认，对发现的问题及时上报,及时处理。认真核对变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。变压器开箱检查变压器到货后开箱检查时,应会同业主、监理及厂家的有关人员一同检查。在卸车前测量和记录冲击记录器的冲击值,这个数值应小于3G。检查变压器外观无损伤,漆面完好，并记录。检查变压器内部各器件无移位、污染等情况.变压器安装就位将变压器槽钢基础安装在预埋件上，注意找平、找正,槽钢基础与埋件焊接牢固,焊接部位打掉药皮后涂刷防腐油漆。在风机吊装完后，吊装变压器直接就位于基础上，利用千斤顶进行找平、找正.按厂家规定的固定方式（螺接或焊接）进行变压器与基础之间的连接。若为分体到货，在变压器安装找正后，进行外壳的安装.悬挂标志牌，清扫变压器箱体内部。在下一道工序前要作好成品保护工作.箱变至风机之间电缆线路风力发电机至箱变之间电缆线路采用地埋式电缆沟敷设，每台风机至箱变之间敷设1根YJY23-(3×240)，0.6/1kV和1根YJY23—(4×240)，0.6/1kV型交联聚乙烯绝缘铠装电力电缆。电缆头接地：40mm2铜胶线1500m（包括电缆中间接头)。工程量清单如下：YJY23—3×24026/35kV240mm2电缆16km;YJY23—3×9526/35kV95mm2电缆14km;YJY23—3×5026/35kV50mm2电缆5km；35kV电缆终端3套(YJY23—3×24026/35kV)；35kV电缆终端58套(YJY23-3×5026/35kV）;35kV电缆中间接头（根据电缆供货长度确定数量）；YJY23—(3×240），0。6/1kV2100m;YJY23—(4×240)，0.6/1kV2100m；1kV电缆鼻子232套。箱式变压器58台；电缆分支箱47台（其中4支电缆终端8台;3支电缆终端39台）。线路复测工序由于工程的需要，为此采用全站仪、GPS定位系统相结合的方式进行复测.仪器观测和记录应分别由二人完成，并做到当天作业当天检查核对。线路复测宜朝一个方向进行,如从两头往中间进行,则交接处至少应超过(一基杆塔)两个C桩。要检查塔位中心桩是否稳固，有无松动现象。如有松动现象，应先钉稳固，而后再测量.对复测校准的塔位桩，必须设置明显稳固的标识，对两施工单位施工分界处，一定要复测到转角处并超过两基以上，与对方取得联系确认无误后，方可分坑开挖。复测施工时及时填写记录,记录要真实、准确。如在复测时遇到与设计不符时立即上报不得自行处理.跨越电力线路跨越施工前应由技术负责人按线路施工图中交叉跨越点断面图,对跨越点交叉角度、被跨越不停电电力线路架空地线在交叉点的对地高度、下导线在交叉点的对地高度、导线边线间宽度、地形情况进行复测。根据复测结果，选择跨越施工方案。跨越不停电电力线,在架线施工前，施工单位应向运行单位书面申请该带电线路“退出重合闸”，待落实后方可进行不停电跨越施工。施工期间发生故障跳闸时，在未取得现场指挥同意前，严禁强行送电.跨越架搭设过程中，起重工具和临锚地锚应将安全系数提高20％～40％。在跨越档相邻两侧杆塔上的放线滑车均应采取接地保护措施。在跨越施工前，所有接地装置必须安装完毕且与铁塔可靠连接。跨越不停电线路架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于85％或5级以上大风时，应停止作业。如施工中遇到上述情况，则应将己展放好的网、绳加以安全保护。越线绳使用前均需经烘干处理，还需用5000V摇表测量其单位电阻。如当天未完成全部索道绳的及绝缘杆固定绳的过线，应将过线绳及引绳收回并妥善保管,不得在露天过夜。铺放过线引绳及绝缘绳未完全脱离带电线路的过程中，拉绳、绑扎等操作人员必须穿绝缘靴子,戴绝缘手套进行操作。下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！员工年终工作总结【范文一】201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快,不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：一、虚心
