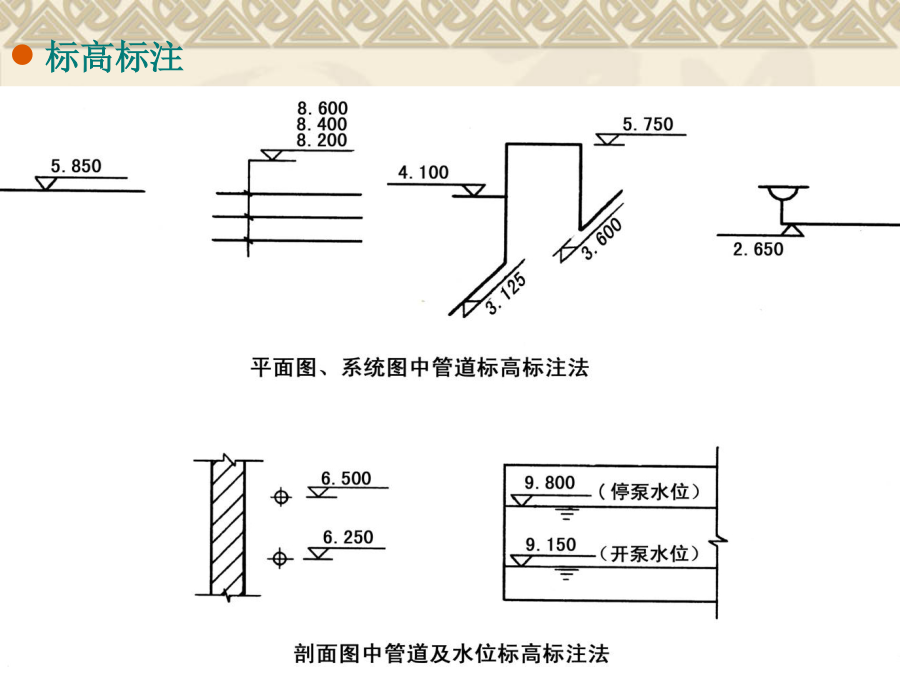

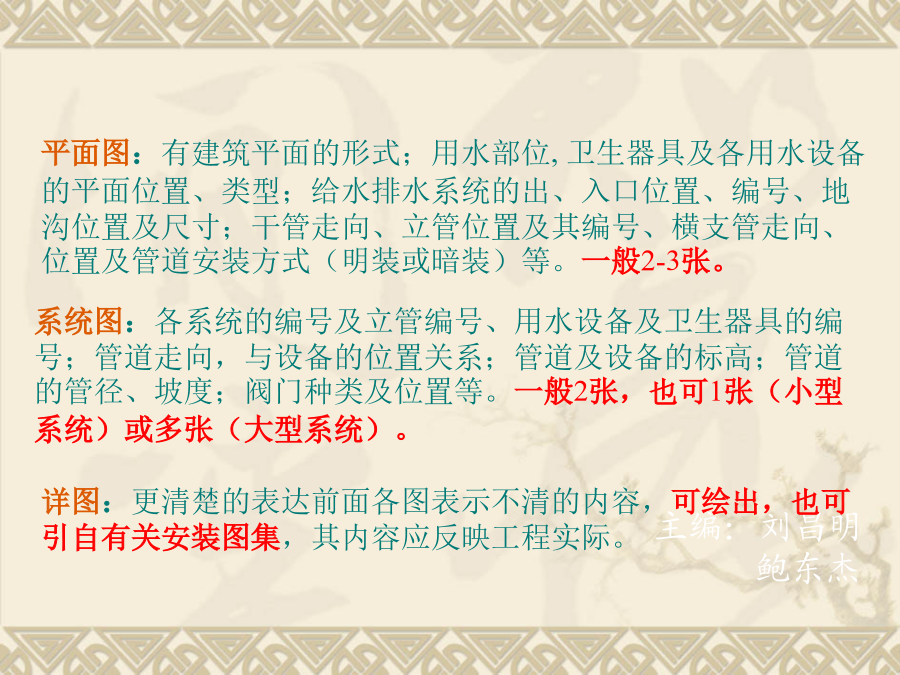

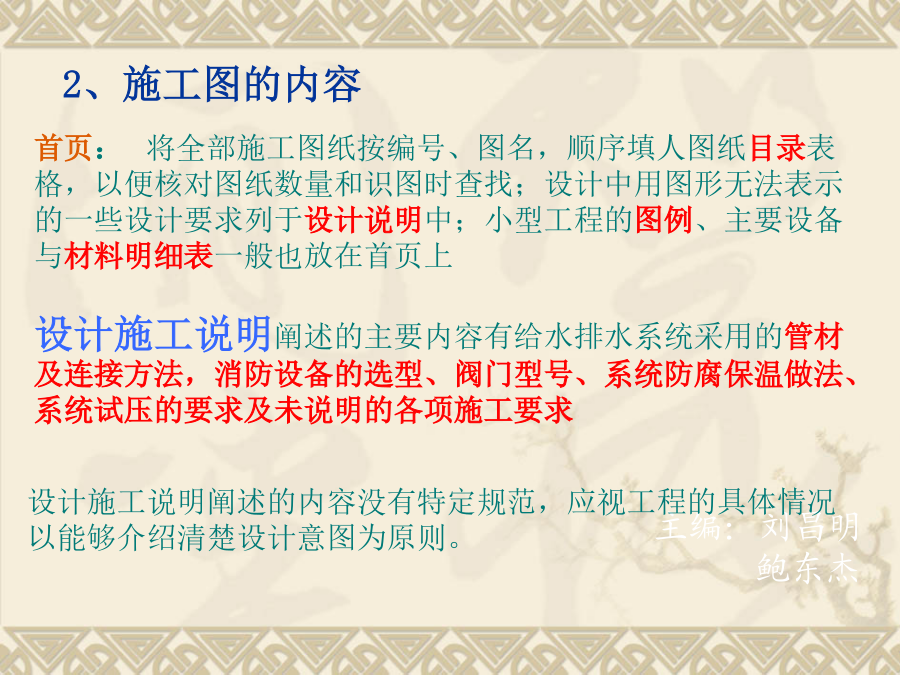

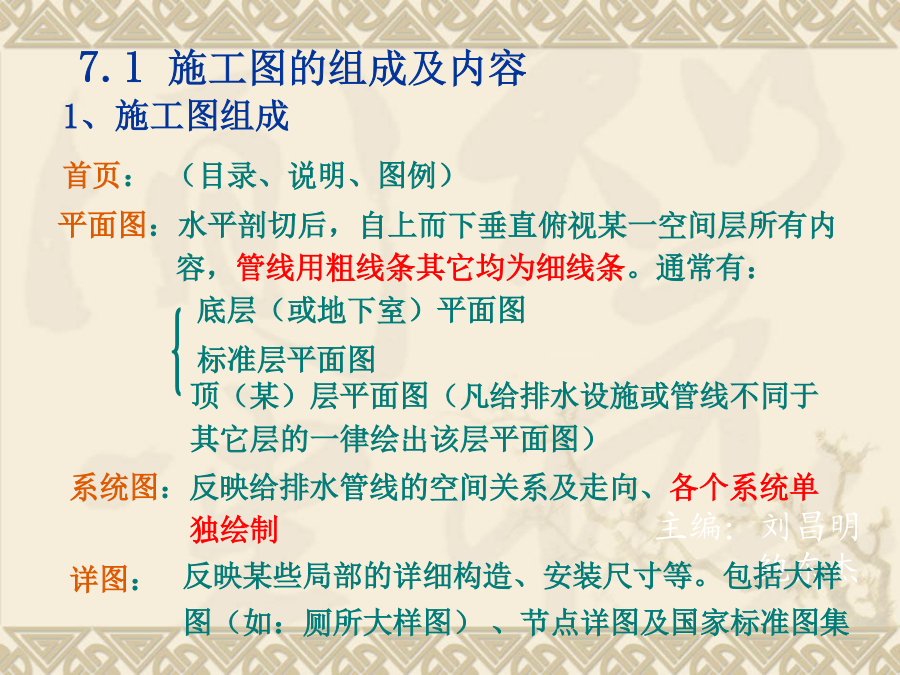

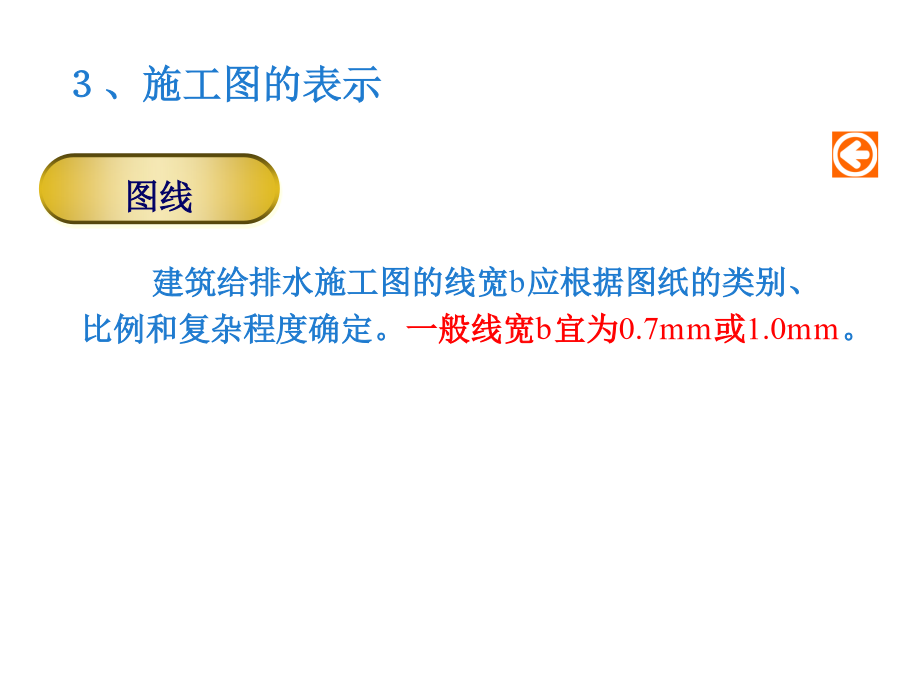

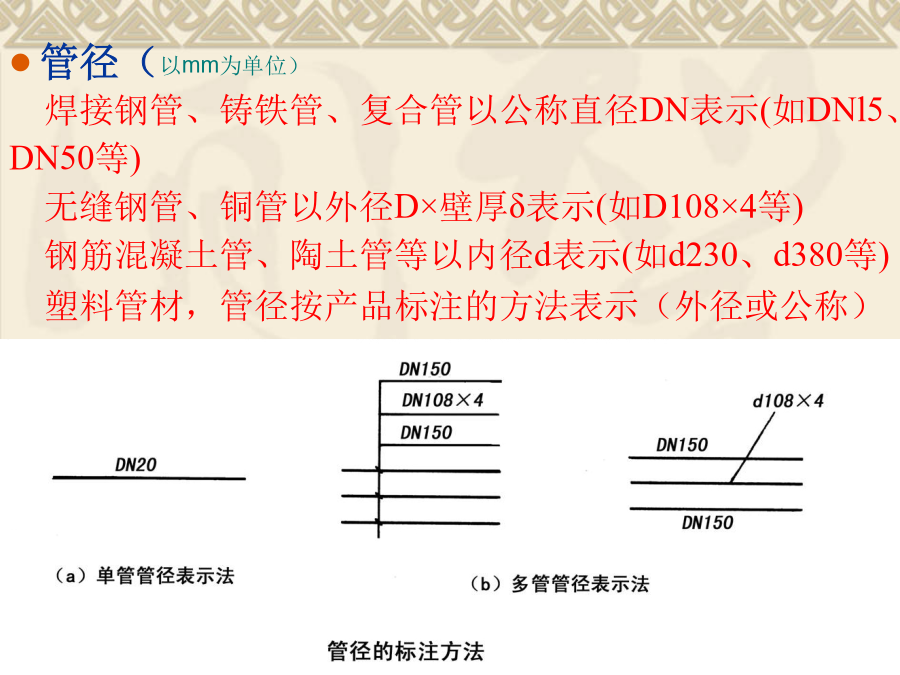

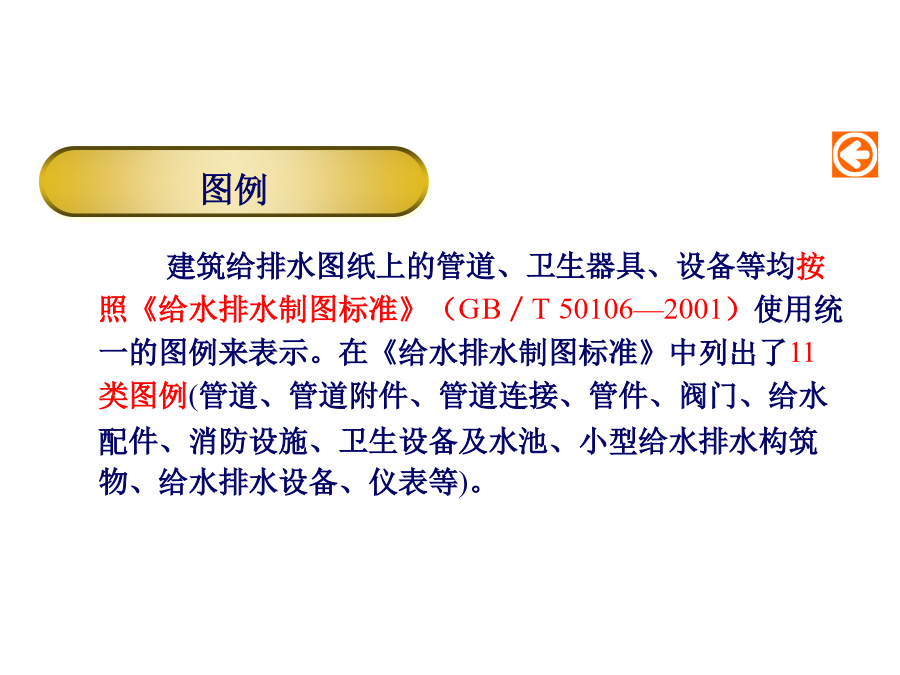

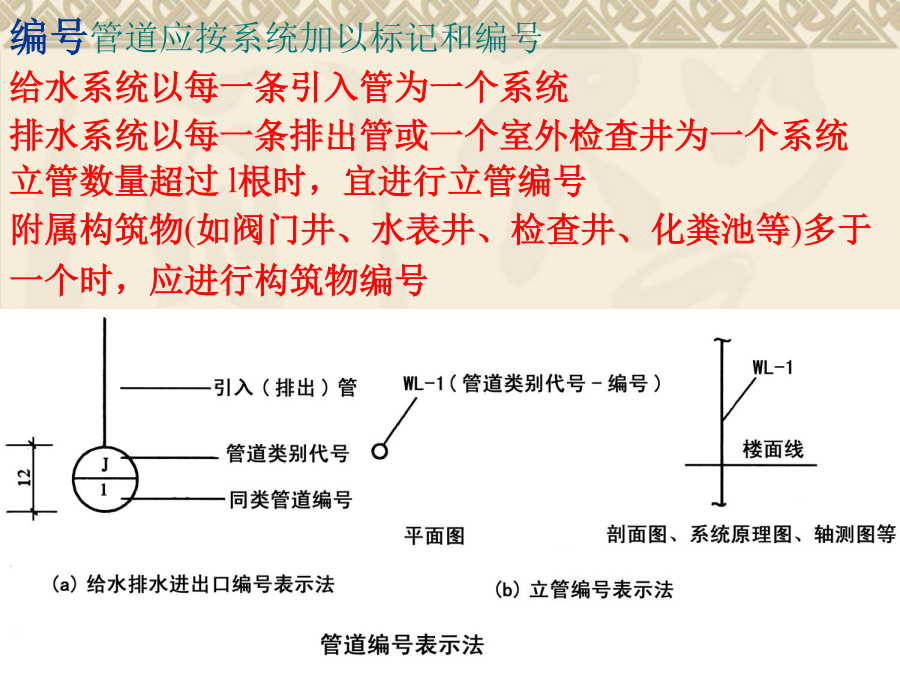

7.1施工图的组成及内容2、施工图的内容平面图：有建筑平面的形式；用水部位,卫生器具及各用水设备的平面位置、类型；给水排水系统的出、入口位置、编号、地沟位置及尺寸；干管走向、立管位置及其编号、横支管走向、位置及管道安装方式（明装或暗装）等。一般2-3张。4.1常用给排水图例比例平面图选用比例，常用1：100、1：50系统图选用的比例1：100、1：50，也可不按比例绘制室内工程应标注相对标高；室外工程应标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。下列部位应标注标高：沟渠和重力流管道的起讫点、转角点、连接点、变尺寸（管径）点及交叉点；压力流管道中的标高控制点；管道穿外墙、剪力墙和构筑物的壁及底板等处；不同水位线处；构筑物和土建部分的相关标高。标高标注管径（以mm为单位）焊接钢管、铸铁管、复合管以公称直径DN表示(如DNl5、DN50等)无缝钢管、铜管以外径D×壁厚δ表示(如D108×4等)钢筋混凝土管、陶土管等以内径d表示(如d230、d380等)塑料管材，管径按产品标注的方法表示（外径或公称）编号管道应按系统加以标记和编号给水系统以每一条引入管为一个系统排水系统以每一条排出管或一个室外检查井为一个系统立管数量超过l根时，宜进行立管编号附属构筑物(如阀门井、水表井、检查井、化粪池等)多于一个时，应进行构筑物编号建筑给排水图纸上的管道、卫生器具、设备等均按照《给水排水制图标准》（GB／T50106—2001）使用统一的图例来表示。在《给水排水制图标准》中列出了11类图例(管道、管道附件、管道连接、管件、阀门、给水配件、消防设施、卫生设备及水池、小型给水排水构筑物、给水排水设备、仪表等)。4.1常用给排水图例4.1常用给排水图例4.1常用给排水图例4.1常用给排水图例4.1常用给排水图例1．了解建筑概况，功能。找用水房间2．看图例：找平面图中的卫生器具或用水设备3．看说明：了解有哪些系统，如给水、排水、消防、热水、喷淋等，重点在系统介绍。4．看系统图，分系统看给水：找引入管，沿水流方向看排水：找排出管，沿水水流方向看5．对平面图看6．管线定位（位置、管径、坡度、标高）室内给水排水施工图识读排水系统应按水流方向以卫生器具排水管、排水横支管、排水立管及排出管的顺序识读。室内给水排水施工图识读实训实例(5)卫生器具的安装详见《给排水标准图集》S3。(6)给水、消防及热水系统，管道安装完毕后应做水压试验，试验压力为0.6MPa。给水系统应做消毒冲洗，水质符合卫生标准；消防系统安装完毕后做试射试验；排水系统做通球和灌水试验。(7)热水采用蒸汽间接加热方式，在卧式贮水罐内加热。(8)管道均明装，埋地部分管道刷石油热沥青两道(塑料管道除外)。(9)其余未说明事宜按《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002)执行。课题3室内给水排水及供暖工程施工图识读实训课题3室内给水排水及供暖工程施工图识读实训给水及热水系统图4.3建筑给排水施工图的识读一层楼的卫生间在哪里？它是干什么用的？设有什么卫生设备？二、三层楼的卫生间在哪里？它们是干什么用的？男卫和女卫内分别设有什么卫生设备？三楼男厕离门较近的挂式小便器的精确位置在哪里？冷水引入管的位置在哪里？是什么材料的管子？管径多大？是如何敷设的？连接方式是什么？相对标高多少米？冷水给水与消防给水在什么地方分叉后分别独行？消防给水管道的材料是什么？二楼冷水立管和消防立管的管径分别是多少？穿楼板套管管顶的相对标高分别是多少？三楼消火栓的型号、口径、相对标高分别是如何的？热水系统的热媒来自何处？热水的加热方式是什么？热媒换热后的冷凝水经过什么装置后排向何处？一、二、三层地（楼）面的相对标高分别是多少？各层给水水平干管的相对标高分别是多少？它们分别在该层楼面或地面的上面还是下面？污水排出管的位置在哪里？是什么材料的管子？管径多大？是如何敷设的？连接方式是什么？坡度与坡向如何？一、二、三层排水横管的坡度和坡向分别是怎样的？它们分别在该层楼面或地面的上面还是下面？排水立管的管径是多少？通气管管帽处的相对标高是多少？排水系统清通装置的位置在哪里？各层排水横管的管径和坡度分别是多少？二楼女卫洗脸盆供应冷水的支管的具体空间走向和排水横支管的具体空间走向分别是怎样的？
