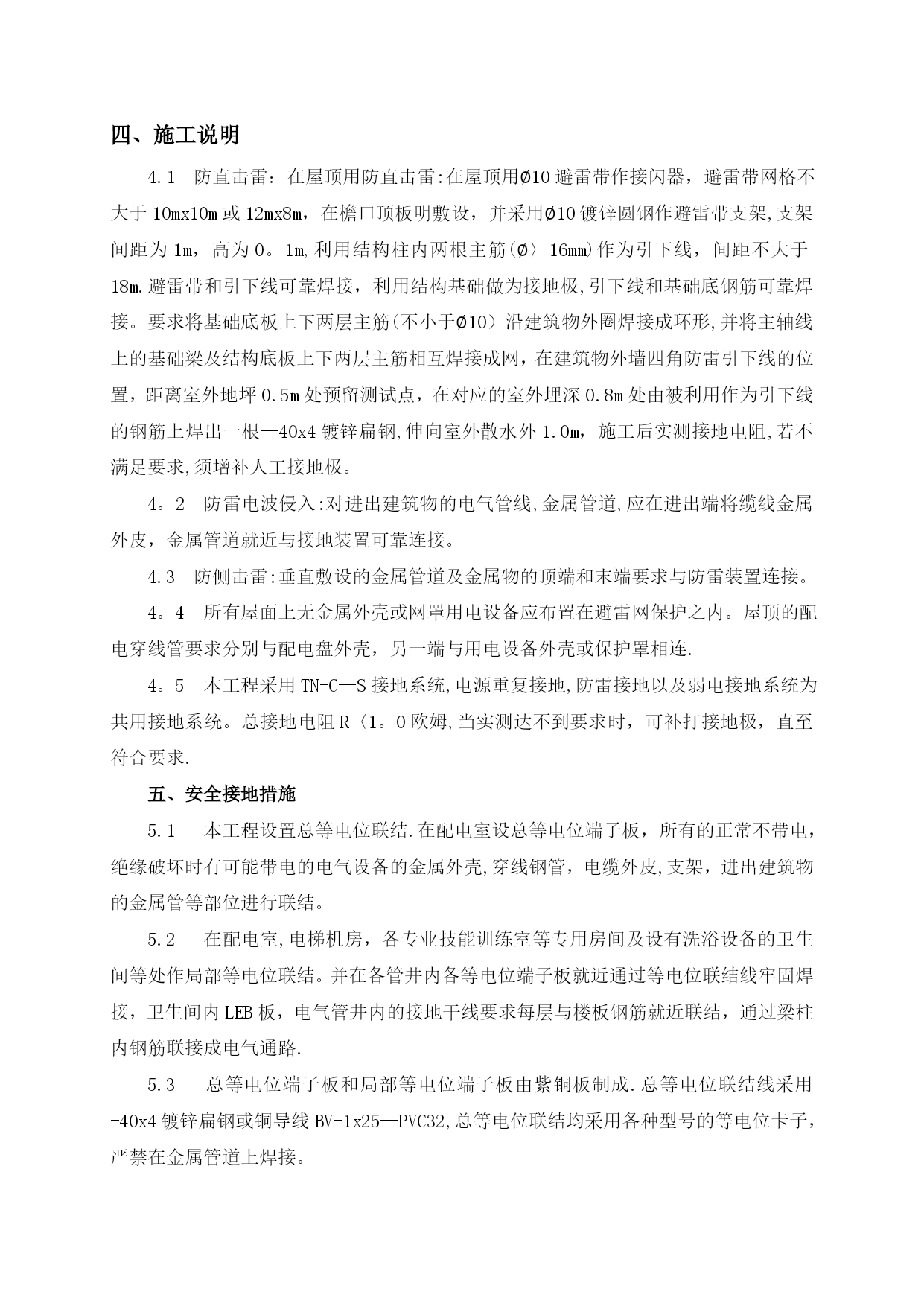

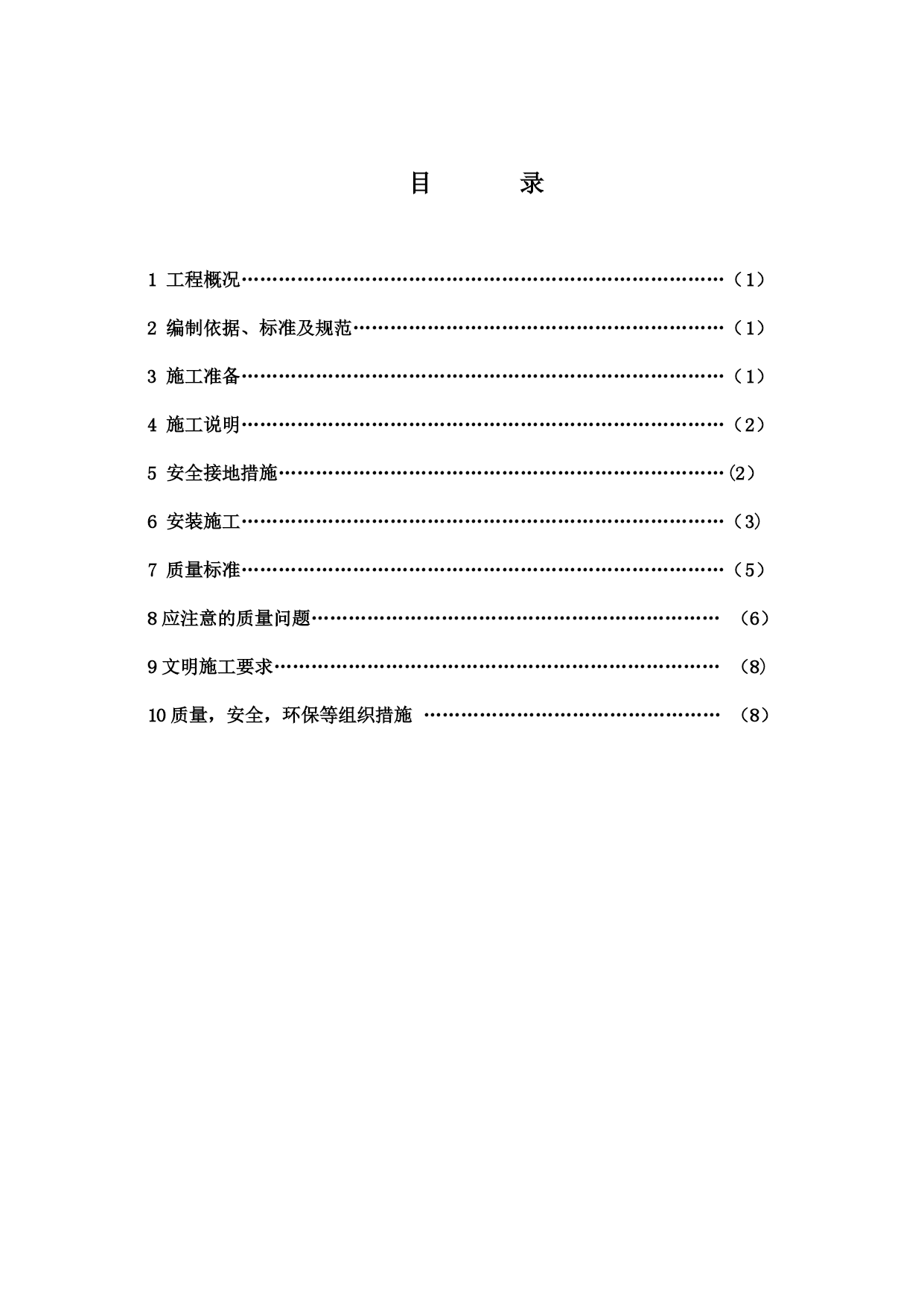

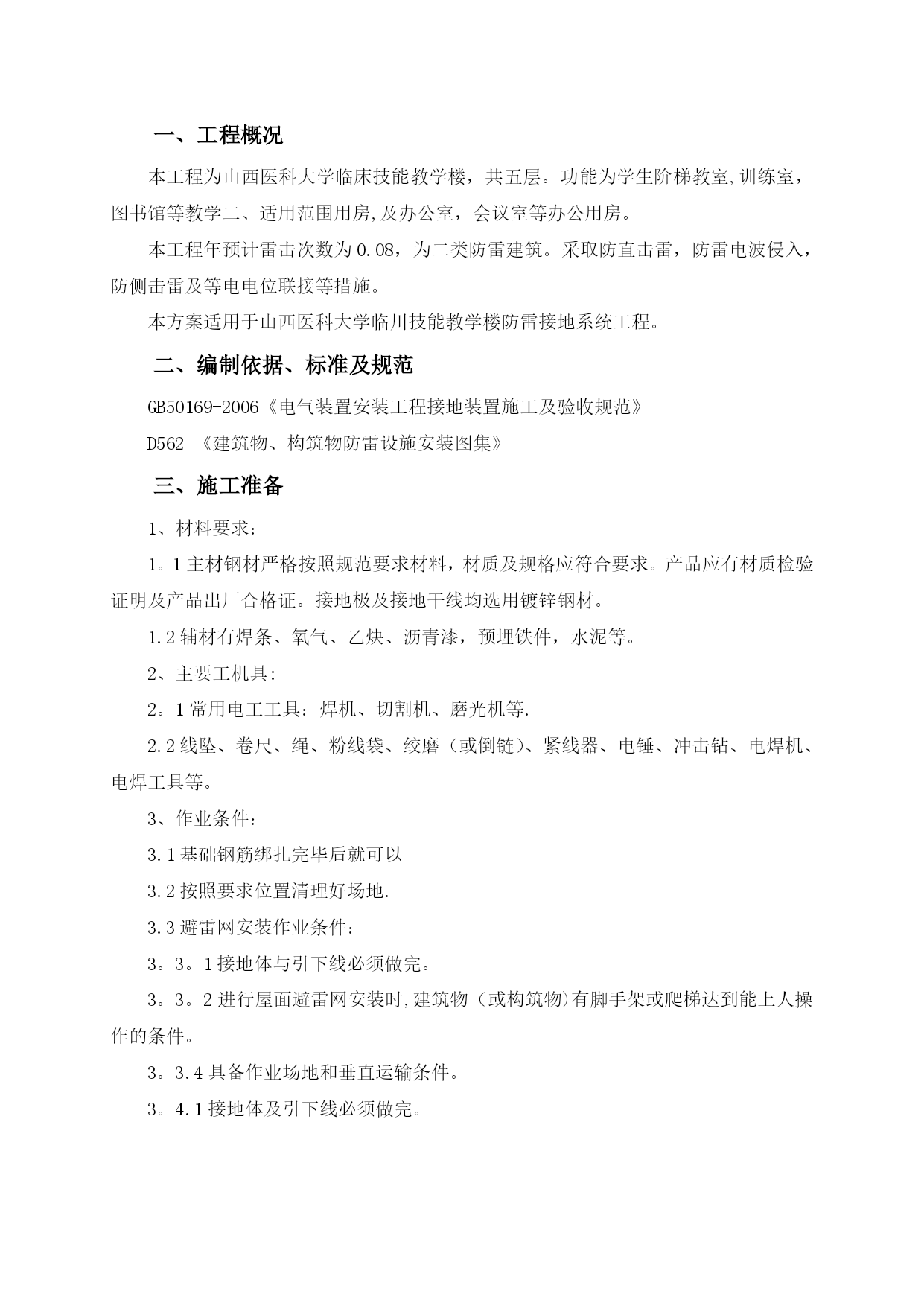

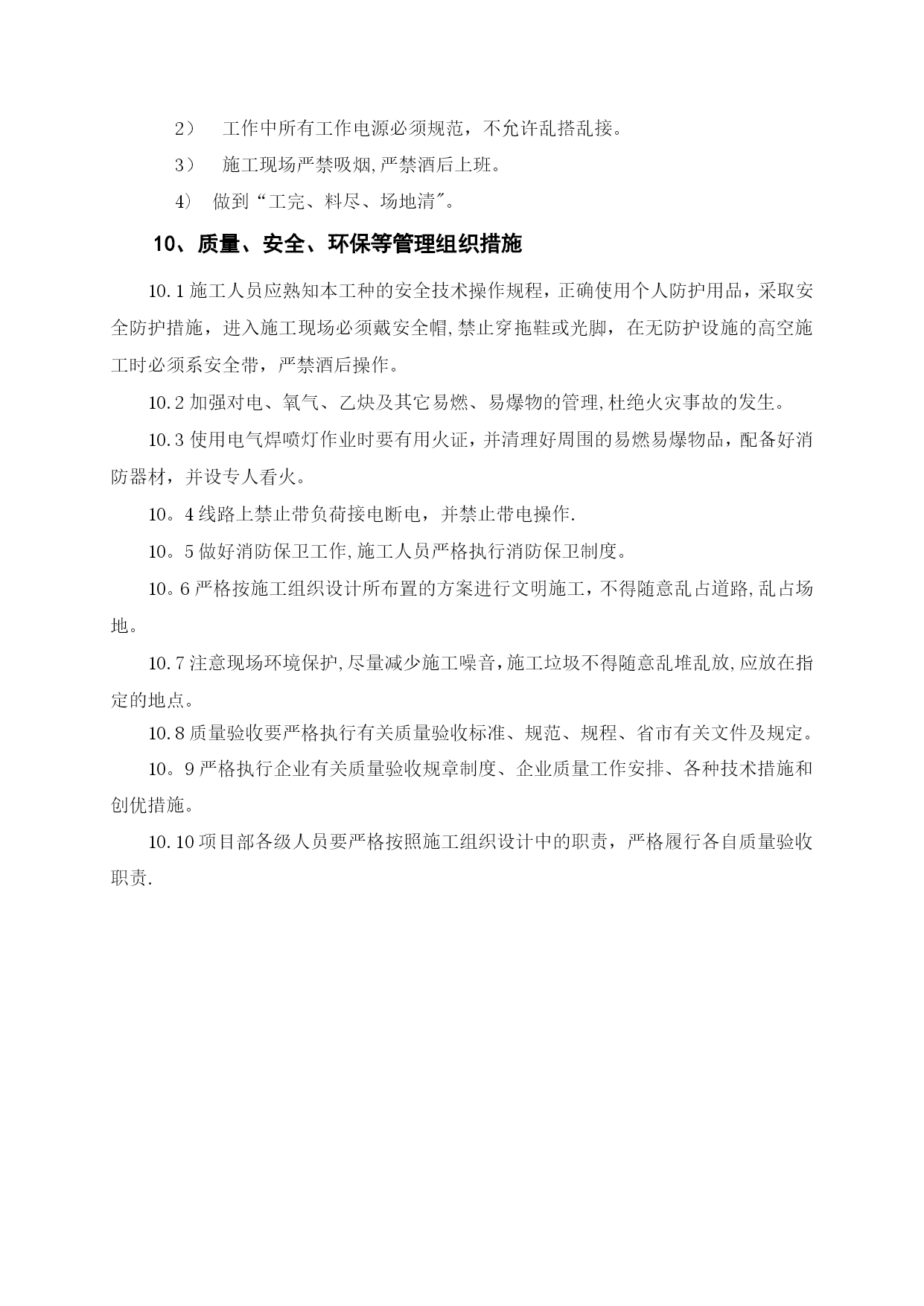

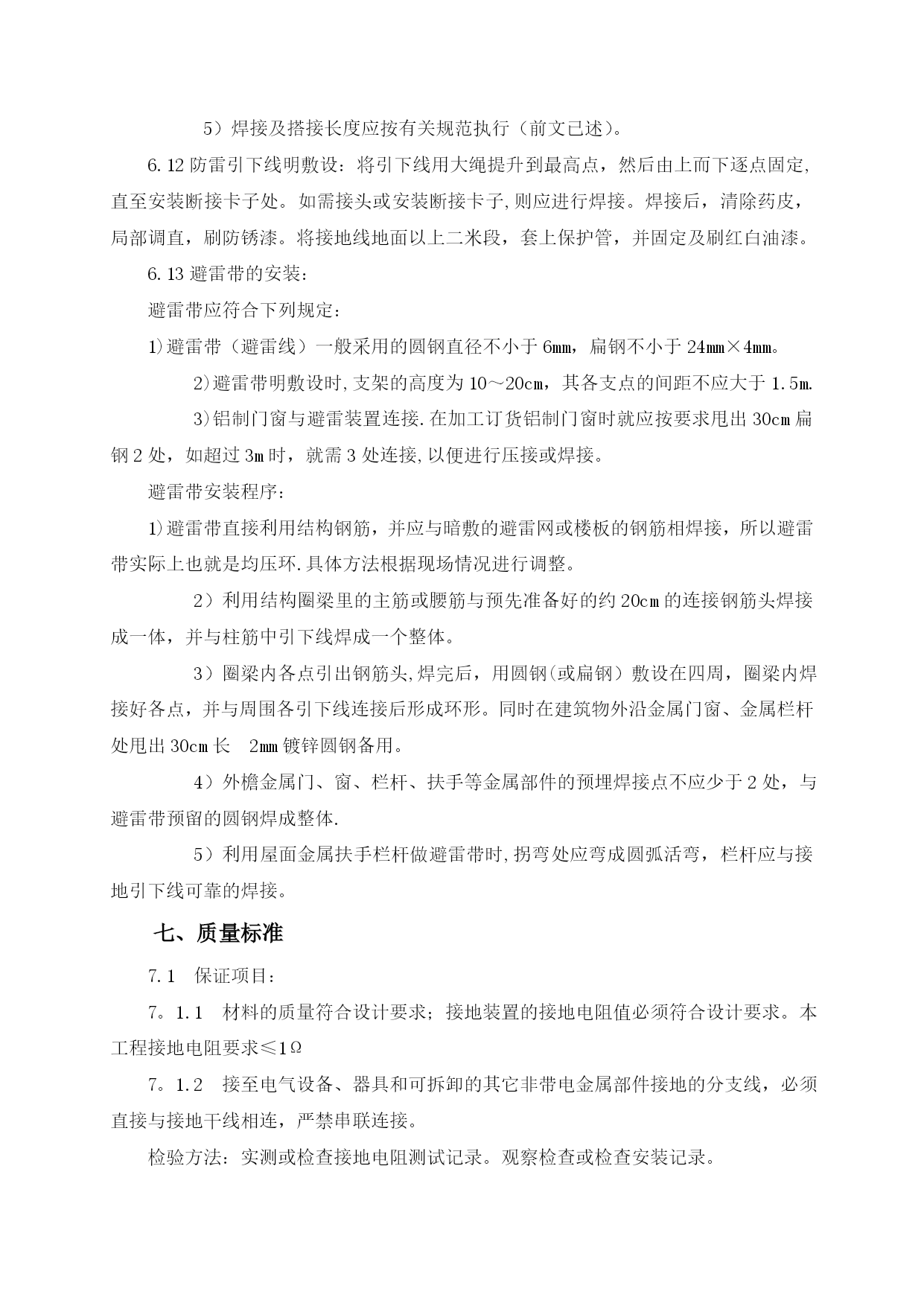

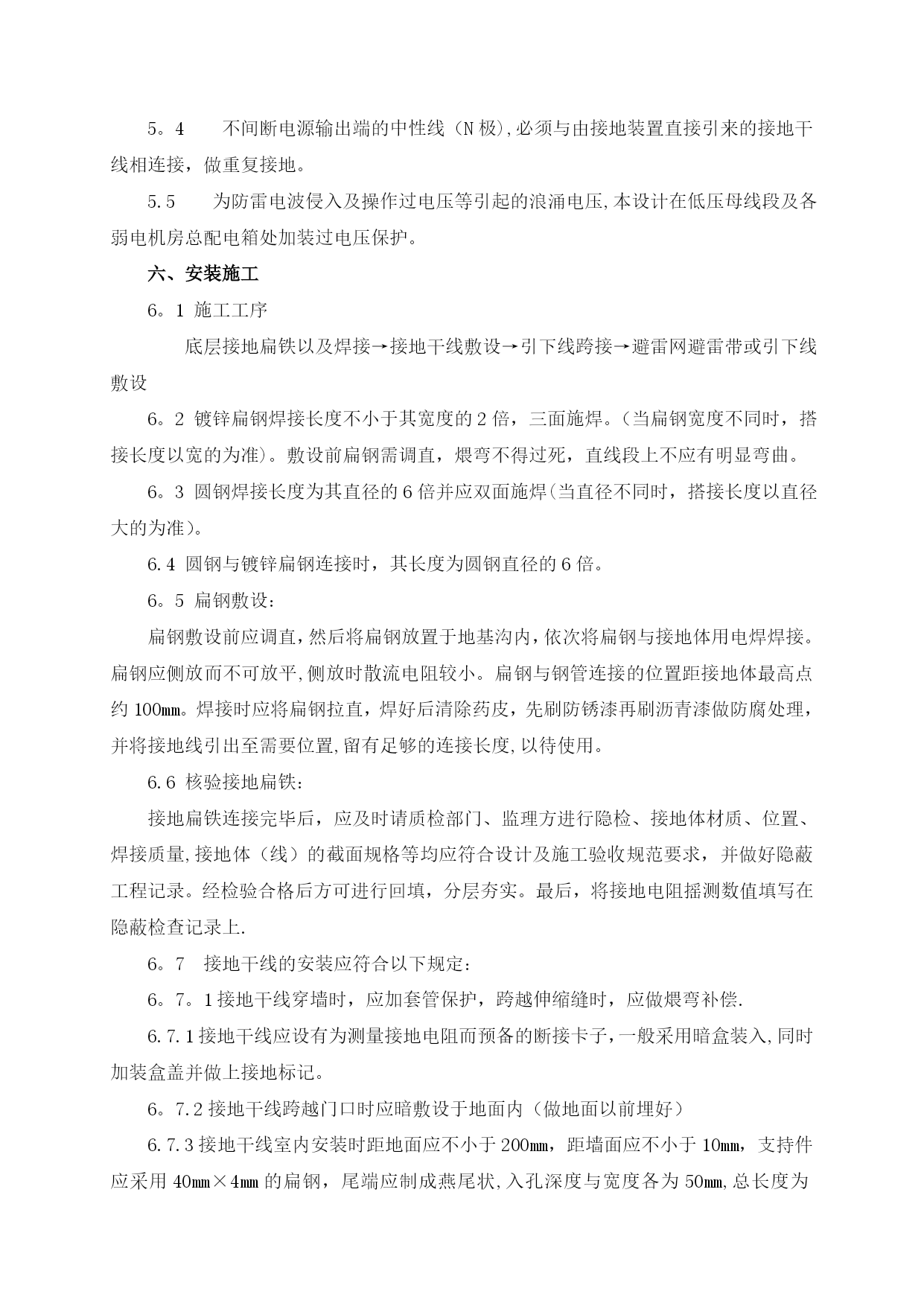

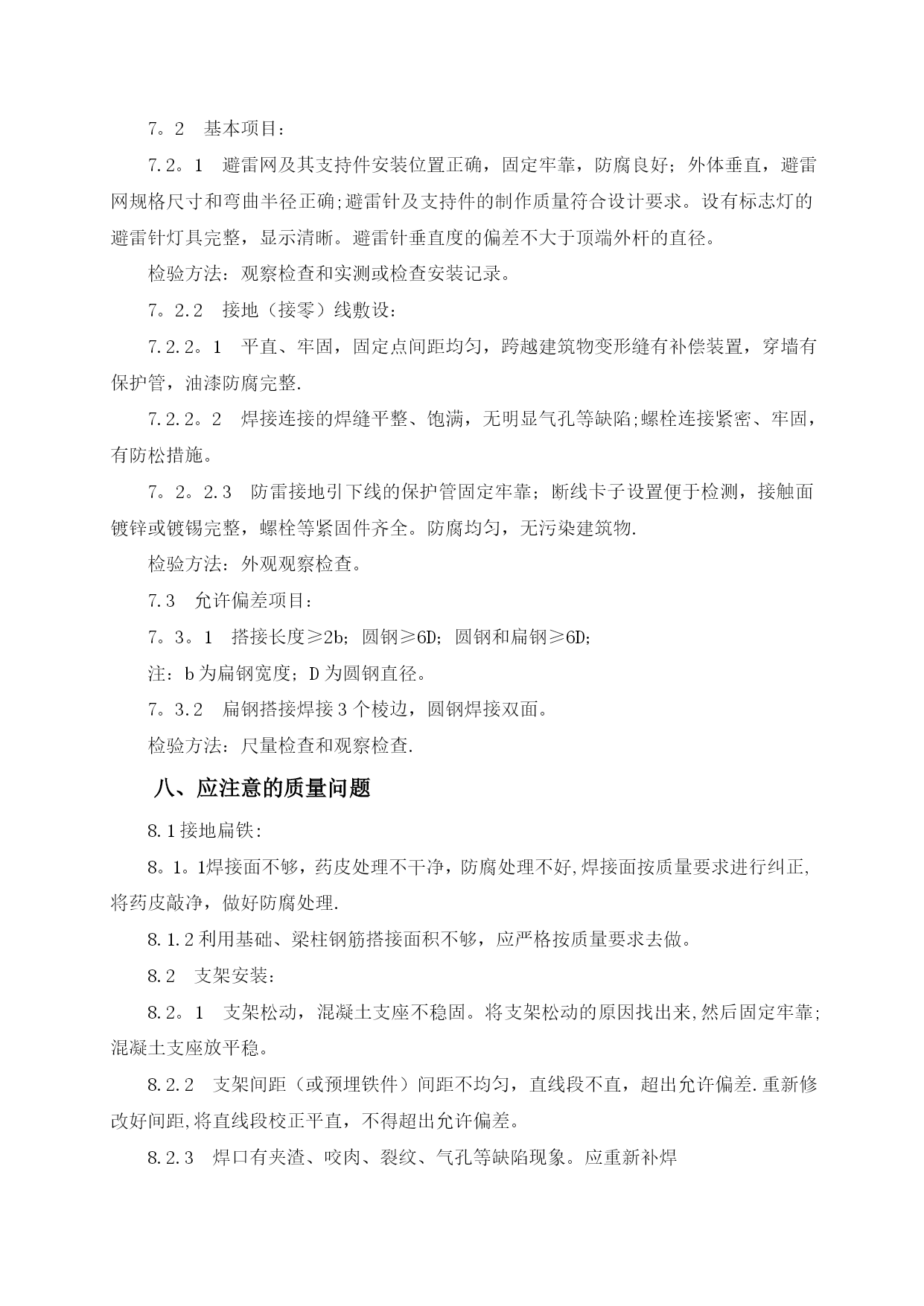

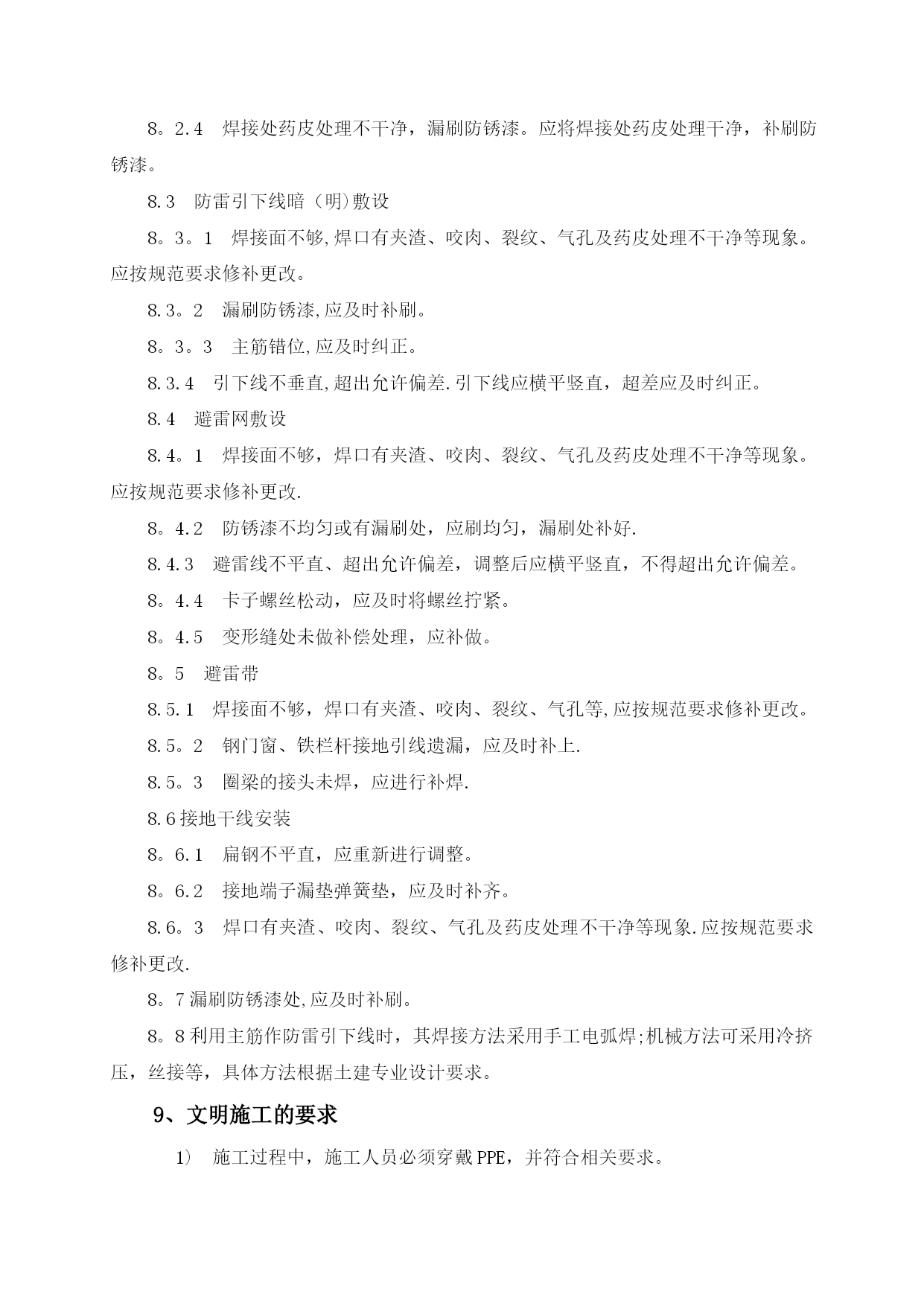

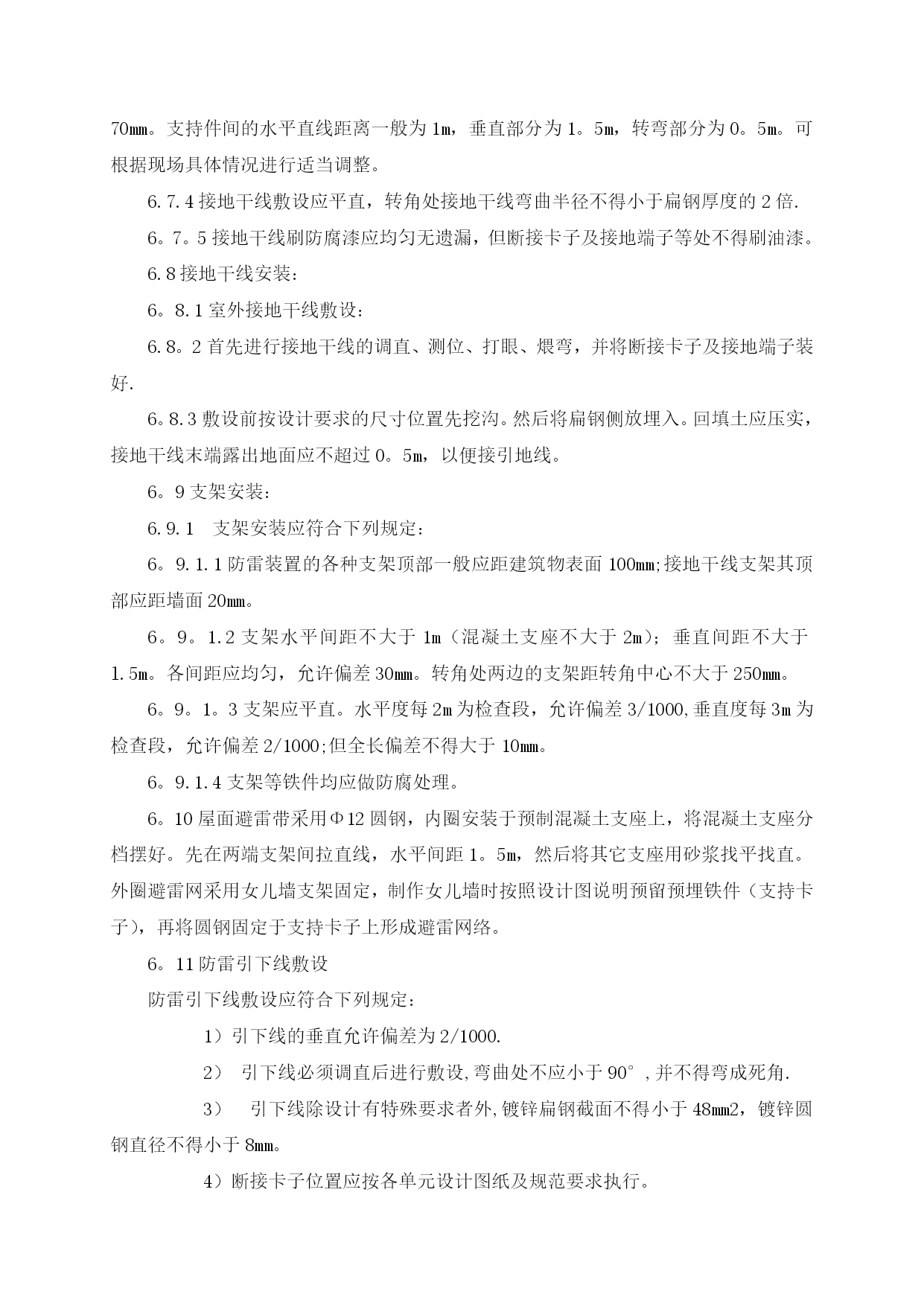

防雷接地施工方案22000实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）目录1工程概况……………………………………………………………………（1）2编制依据、标准及规范……………………………………………………（1）3施工准备……………………………………………………………………（1）4施工说明……………………………………………………………………（2）5安全接地措施………………………………………………………………(2）6安装施工……………………………………………………………………（3)7质量标准……………………………………………………………………（5）8应注意的质量问题…………………………………………………………（6）9文明施工要求………………………………………………………………（8)10质量，安全，环保等组织措施…………………………………………（8）一、工程概况本工程为山西医科大学临床技能教学楼，共五层。功能为学生阶梯教室,训练室，图书馆等教学二、适用范围用房,及办公室，会议室等办公用房。本工程年预计雷击次数为0.08，为二类防雷建筑。采取防直击雷，防雷电波侵入，防侧击雷及等电电位联接等措施。本方案适用于山西医科大学临川技能教学楼防雷接地系统工程。二、编制依据、标准及规范GB50169-2006《电气装置安装工程接地装置施工及验收规范》D562《建筑物、构筑物防雷设施安装图集》三、施工准备1、材料要求：1。1主材钢材严格按照规范要求材料，材质及规格应符合要求。产品应有材质检验证明及产品出厂合格证。接地极及接地干线均选用镀锌钢材。1.2辅材有焊条、氧气、乙炔、沥青漆，预埋铁件，水泥等。2、主要工机具:2。1常用电工工具：焊机、切割机、磨光机等.2.2线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。3、作业条件：3.1基础钢筋绑扎完毕后就可以3.2按照要求位置清理好场地.3.3避雷网安装作业条件：3。3。1接地体与引下线必须做完。3。3。2进行屋面避雷网安装时,建筑物（或构筑物)有脚手架或爬梯达到能上人操作的条件。3。3.4具备作业场地和垂直运输条件。3。4.1接地体及引下线必须做完。四、施工说明4.1防直击雷：在屋顶用防直击雷:在屋顶用∅10避雷带作接闪器，避雷带网格不大于10mx10m或12mx8m，在檐口顶板明敷设，并采用∅10镀锌圆钢作避雷带支架,支架间距为1m，高为0。1m,利用结构柱内两根主筋(∅〉16mm)作为引下线，间距不大于18m.避雷带和引下线可靠焊接，利用结构基础做为接地极,引下线和基础底钢筋可靠焊接。要求将基础底板上下两层主筋(不小于∅10）沿建筑物外圈焊接成环形,并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网，在建筑物外墙四角防雷引下线的位置，距离室外地坪0.5m处预留测试点，在对应的室外埋深0.8m处由被利用作为引下线的钢筋上焊出一根—40x4镀锌扁钢,伸向室外散水外1.0m，施工后实测接地电阻,若不满足要求,须增补人工接地极。4。2防雷电波侵入:对进出建筑物的电气管线,金属管道,应在进出端将缆线金属外皮，金属管道就近与接地装置可靠连接。4.3防侧击雷:垂直敷设的金属管道及金属物的顶端和末端要求与防雷装置连接。4。4所有屋面上无金属外壳或网罩用电设备应布置在避雷网保护之内。屋顶的配电穿线管要求分别与配电盘外壳，另一端与用电设备外壳或保护罩相连.4。5本工程采用TN-C—S接地系统,电源重复接地,防雷接地以及弱电接地系统为共用接地系统。总接地电阻R〈1。0欧姆,当实测达不到要求时，可补打接地极，直至符合要求.五、安全接地措施5.1本工程设置总等电位联结.在配电室设总等电位端子板，所有的正常不带电，绝缘破坏时有可能带电的电气设备的金属外壳,穿线钢管，电缆外皮,支架，进出建筑物的金属管等部位进行联结。5.2在配电室,电梯机房，各专业技能训练室等专用房间及设有洗浴设备的卫生间等处作局部等电位联结。并在各管井内各等电位端子板就近通过等电位联结线牢固焊接，卫生间内LEB板，电气管井内的接地干线要求每层与楼板钢筋就近联结，通过梁柱内钢筋联接成电气通路.5.3总等电位端子板和局部等电位端子板由紫铜板制成.总等电位联结线采用-40x4镀锌扁钢或铜导线BV-1x25—PVC32,总等电位联结均采用各种型号的等电位卡子，严禁在金属管道上焊接。5。4不间断电源输出端的中性线（N极),必须与由接地装置直接引来的接地干线相连接，做重复接地。5.5为防雷电波侵入及操作过电压等引起的浪涌电压,本设计在低压母线段及各弱电机房总配电箱处加装过电压保护。六、安装施工
