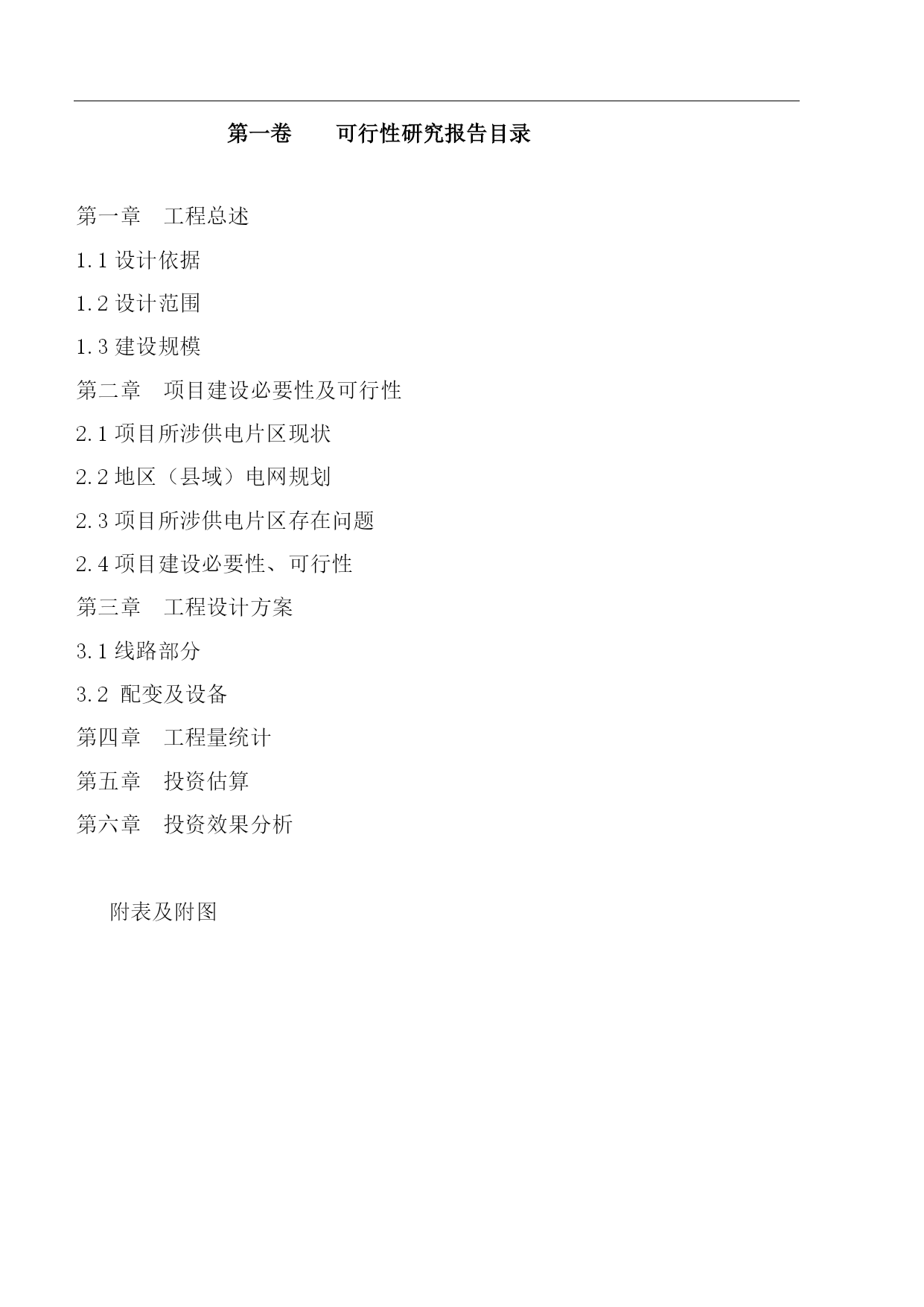

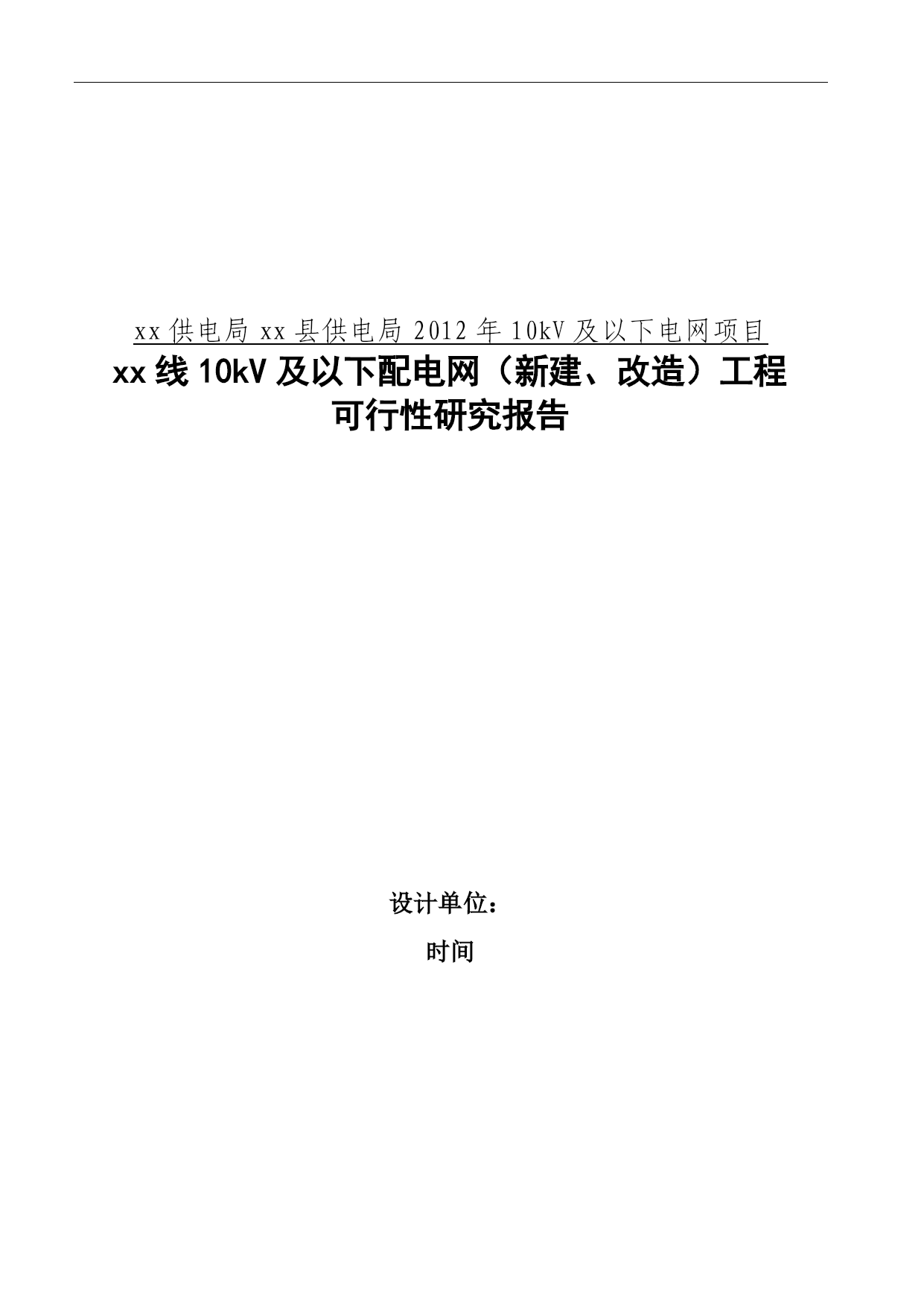

PAGE-54-PAGE-54-xx供电局xx县供电局2012年10kV及以下电网项目xx线10kV及以下配电网（新建、改造）工程可行性研究报告设计单位：时间批准：审核：校核：设计：xx县2012年电网建设项目xx线10kV及以下配网工程可行性研究报告(编号：XXXX-XXXX-XX)总目录第一卷可行性研究报告第二卷附表、附图及附件第三卷估算书第一卷可行性研究报告目录第一章工程总述1.1设计依据1.2设计范围1.3建设规模第二章项目建设必要性及可行性2.1项目所涉供电片区现状2.2地区（县域）电网规划2.3项目所涉供电片区存在问题2.4项目建设必要性、可行性第三章工程设计方案3.1线路部分3.2配变及设备第四章工程量统计第五章投资估算第六章投资效果分析附表及附图第一章工程总述1.1编制依据1.1.1任务依据1.1.1.1xx公司与xx供电局签订的勘察设计合同1.1.2技术依据《xx县电网2009～2013年规划》《10kV及以下变电所设计规范》GB/50053-1994《低压配电设计规范》GB/50054-1995《电力工程电缆设计规范》GB50217-2007《供配电系统设计规范》GB50052-2009《10kV及以下架空配电线路设计技术规程》DL/T5220-2005《城市中低压配电网改造技术原则》DL/T599-2009《中国南方电网公司110kV及以下配电网装备技术导则》Q/CSG10703-2009《中国南方电网公司城市配电网技术导则》Q/CSG10012-2005《中国南方电网公司县级电网规划技术导则》（南方电网计〔2005〕79号）《中国南方电网公司110kV及以下配电网规划指导原则》（南方电网生〔2009〕4号）《中国南方电网公司10(20)kV及以下配网项目可行性研究深度规定》Q/CSG115004-2011《环型混凝土电杆》GB/T4623-2006《农村低压电力技术规程》DL/499-2001《架空绝缘配电线路设计技术规程》DL/T601-1996《交流电气装置的接地设计规范》DL/T621-1997《10kV及以下架空配电线路设计技术规程》DL/5220-2005《中国南方电网城市配电网技术导则》《南方电网设计规划导则》Q/CSG10012-2005《贵州冬季冰冻的气象研究及冰区划分》2008年12月中国南方电网公司《110kV及以下配电网装备技术导则》1.2设计范围本工程设计范围包括：1.2.110kV部分本工程10kV线路2条。具体如下：1.10kVxx开闭所10kV新铺线网架完善；2、10kVxx开闭所10kV新铺线光明村分支线网架完善。1.2.20.4kV新铺线低压台区部分低压部分改造及增容共有6个台区。具体如下：1、10kVxx开闭所10kV新铺线大坤主配变台区改建；2、10kVxx开闭所10kV新铺线赖子井配变台区改建；3、10kVxx开闭所10kV新铺线小光比配变台区改建；4、10kVxx开闭所10kV新铺线白岩脚配变台区改建；5、10kVxx开闭所10kV新铺线上寨配变台区改建；6、10kVxx开闭所10kV新铺线晓丰塘配变台区改建。包括以上10kV线路、低压配变改造工程及线路本体设计、估算书编制及线路路径图移交的全过程。1.3建设规模本工程10kVxx开闭所10kV新铺线网架完善共计3.95km，10kVxx开闭所10kV新铺线光明村分支线网架完善共计15.30km，改造新铺线供电区域的新铺乡6个低压台区的400V、220V低压架空线路及配变换大变压器，0.4kV线路共计5.48公里，220V线路11.685km，下户线5.85km，更换变压器5台。1.3.1.110kV部分：本次设计10kV线路，改造主线1条，支线1条，总长度为19.29km，使用新立电杆221基。详见下表1-1：表1-110kV线路建设内容表序号项目名称建设性质电压架空线路线路路径接线方式分段数杆塔使用量等级导线型号线路长度（km）起点终点（基）110kVxx开闭所10kV新铺线网架完善改造10kVYJV22-3×150KGLYJ-120/20LGJ-120/200.040.463.4910kV新铺线1号杆（沙坝）10kV新铺线46号杆（新铺小学）树干式153210kVxx开闭所10kV新铺线光明村分支线网架完善改造10kVJKLGYJ-95/15LGJ-95/153.0712.2310kV新铺线46号杆黑神
