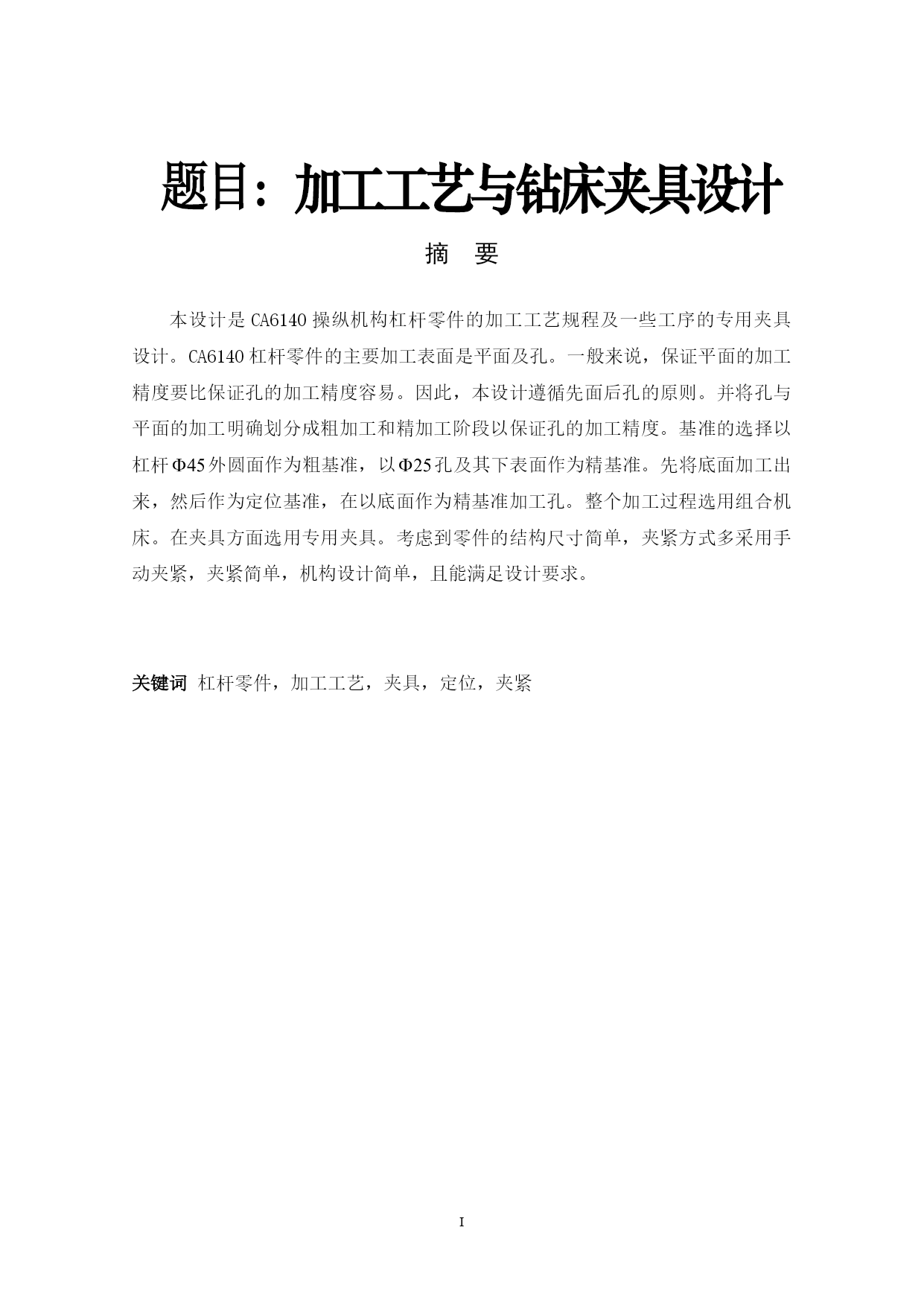

PAGEI题目：加工工艺与钻床夹具设计摘要本设计是CA6140操纵机构杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。关键词杠杆零件，加工工艺，夹具，定位，夹紧河南工业职业技术学院毕业设计目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc170300070"摘要ⅠHYPERLINK\l"_Toc170300072"1绪论1HYPERLINK\l"_Toc170300073"1.1课题背景及发展趋势1HYPERLINK\l"_Toc170300076"1.2夹具的基本结构及设计内容1HYPERLINK\l"_Toc170300077"2杠杆加工工艺规程设计3HYPERLINK\l"_Toc170300078"2.1零件的分析3HYPERLINK\l"_Toc170300079"2.1.1零件的作用3HYPERLINK\l"_Toc170300080"2.1.2零件的工艺分析3HYPERLINK\l"_Toc170300081"2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施4HYPERLINK\l"_Toc170300082"2.2.1确定毛坯的制造形式4HYPERLINK\l"_Toc170300083"2.2.2基面的选择4HYPERLINK\l"_Toc170300084"2.2.3确定工艺路线4HYPERLINK\l"_Toc170300085"2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定5HYPERLINK\l"_Toc170300086"2.2.5确定切削用量7HYPERLINK\l"_Toc170300087"2.2.6确定基本工时12HYPERLINK\l"_Toc170300088"2.3小结14HYPERLINK\l"_Toc170300089"3专用夹具设计15HYPERLINK\l"_Toc170300090"3.1加工工艺孔Φ25夹具设计15HYPERLINK\l"_Toc170300091"3.1.1定位基准的选择15HYPERLINK\l"_Toc170300092"3.1.2切削力的计算与夹紧力分析16HYPERLINK\l"_Toc170300093"3.1.3夹紧元件及动力装置确定17HYPERLINK\l"_Toc170300094"3.1.4钻套、衬套、钻模板及夹具体设计17HYPERLINK\l"_Toc170300095"3.1.5夹具精度分析19HYPERLINK\l"_Toc170300096"3.1.6夹具设计及操作的简要说明21HYPERLINK\l"_Toc170300097"3.2粗精铣宽度为30mm的下平台夹具设计21HYPERLINK\l"_Toc170300098"3.2.1定位基准的选择21HYPERLINK\l"_Toc170300099"3.2.2定位元件的设计21HYPERLINK\l"_Toc170300100"3.2.3定位误差分析22HYPERLINK\l"_Toc170300101"3.2.4铣削力与夹紧力计算23HYPERLINK\l"_Toc170300102"3.2.5夹具体槽形与对刀装置设计23HYPERLINK\l"_Toc170300103"3.2.6夹紧装置及夹具体设计26HYPERLINK\l"_Toc170300104"3.2.7夹具设计及操作的简要说明27HYPERLINK\l"_Toc170300113"3.4小结27HYPERLINK\l"_Toc170300114"4总结28HYPERLINK\l"_Toc170300115"参考文献29HYPERLINK\l"_Toc170300116"致谢30
