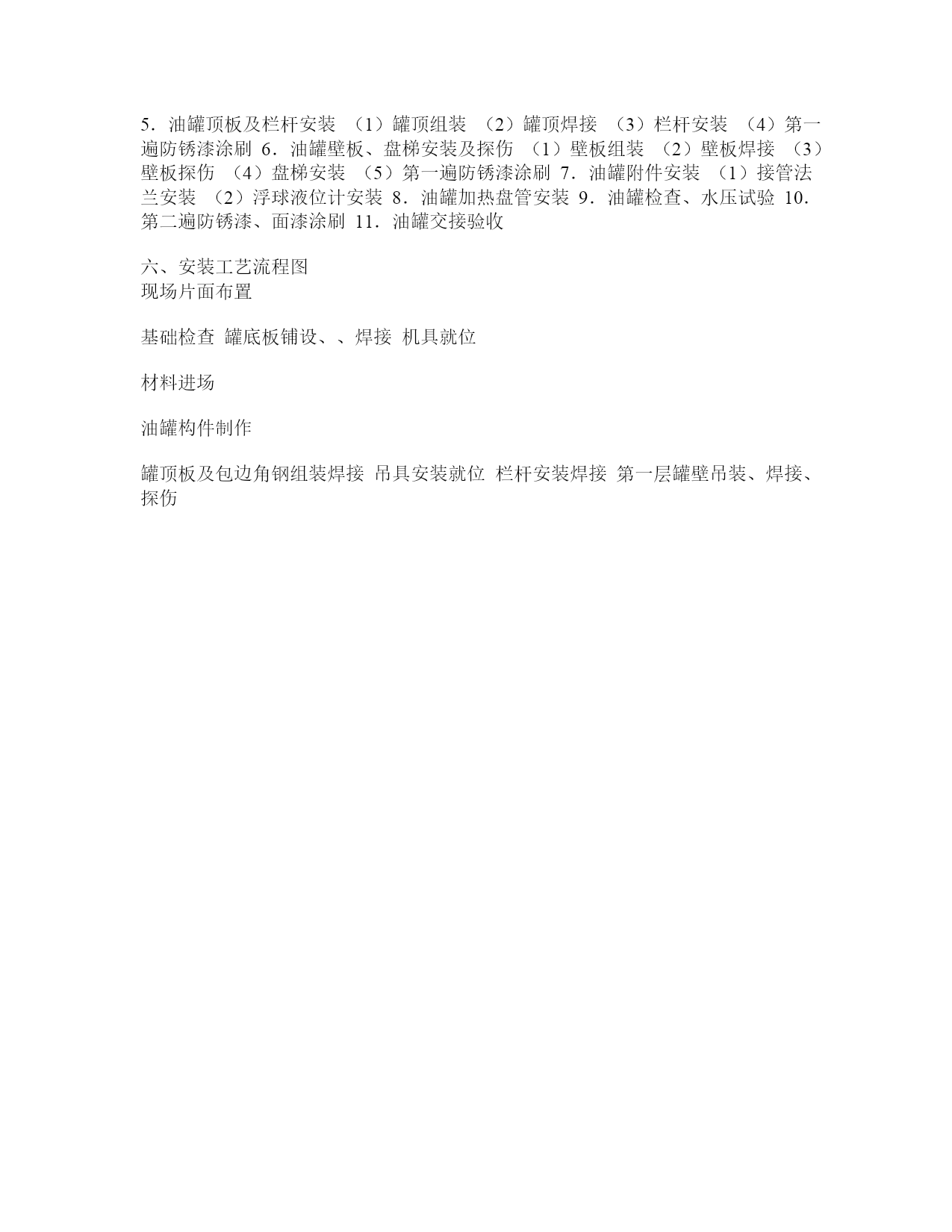

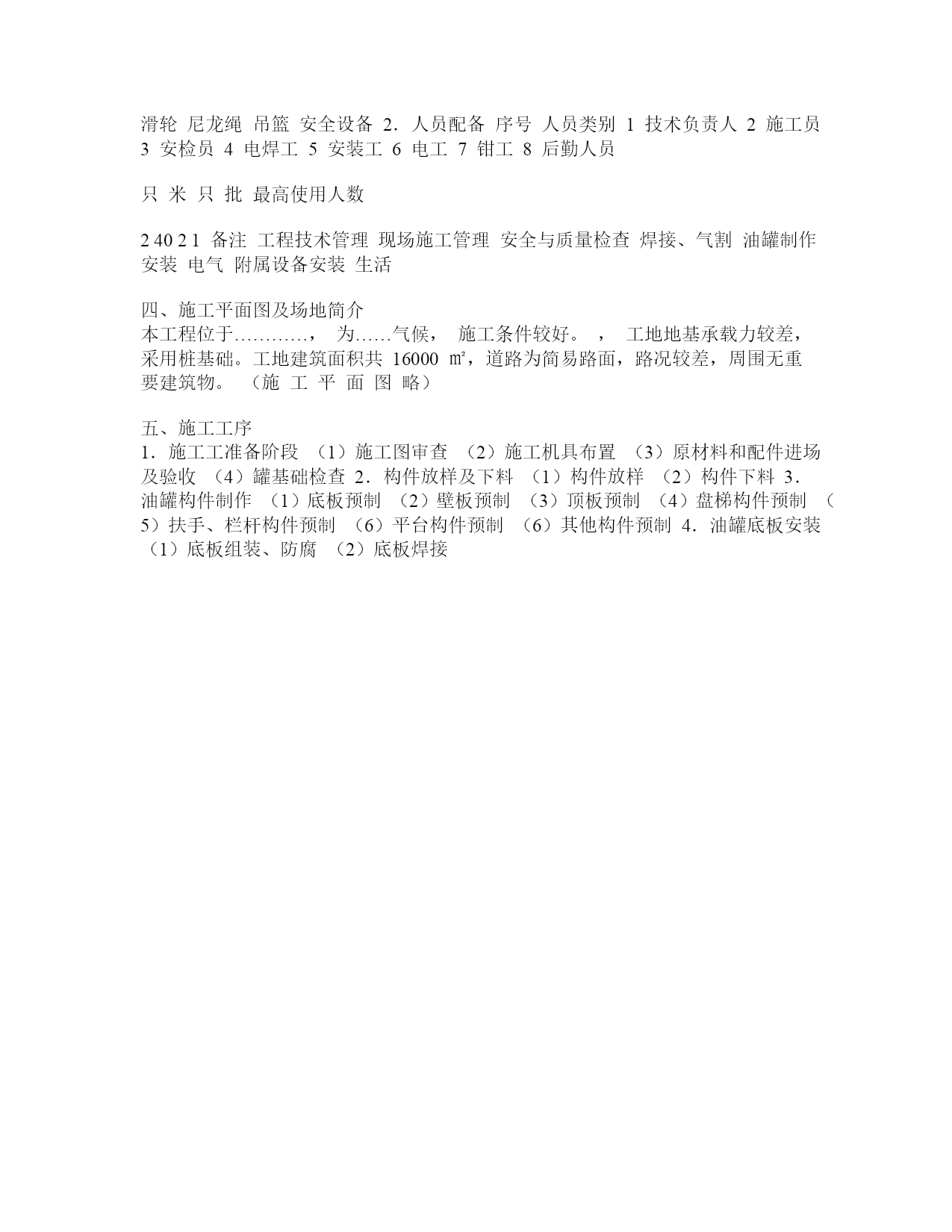

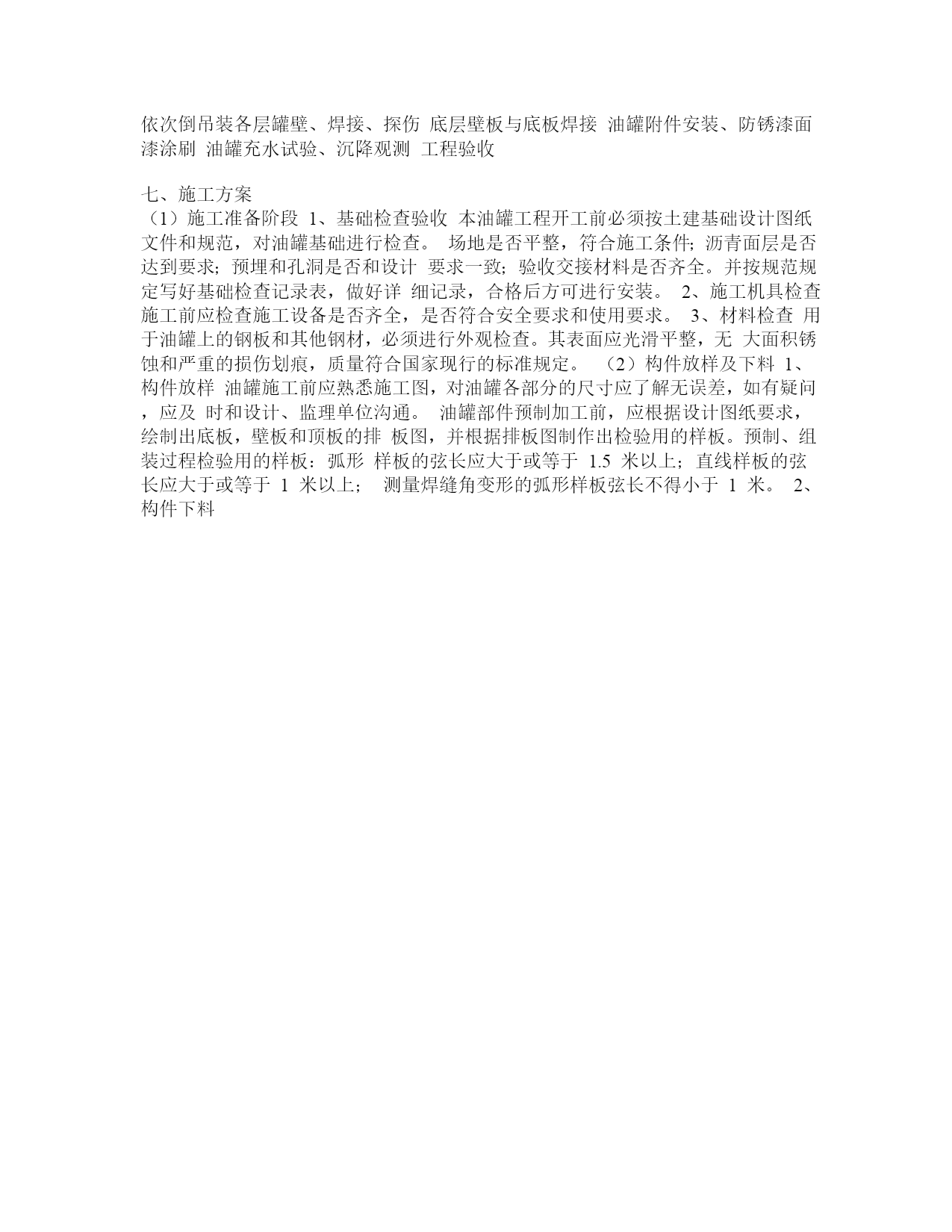

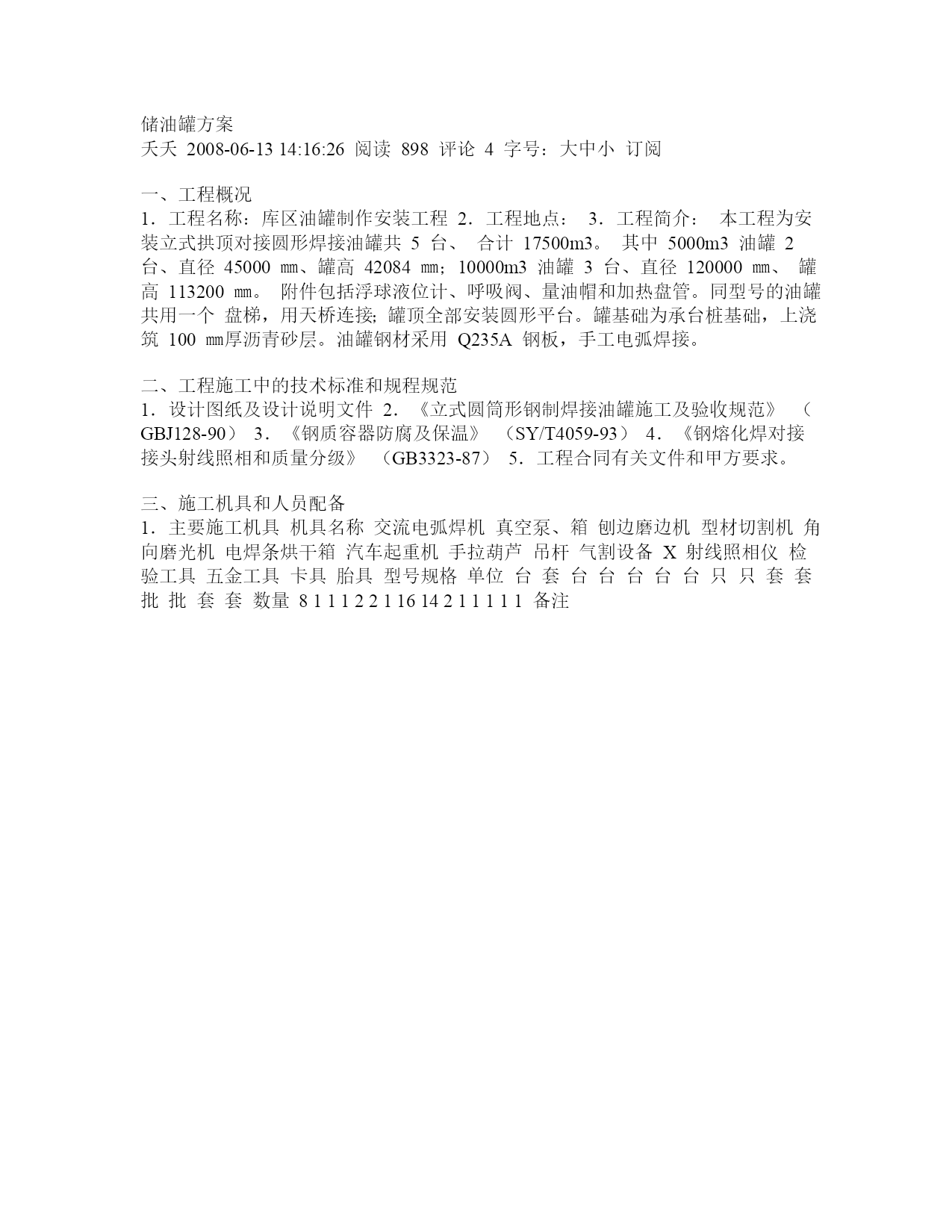

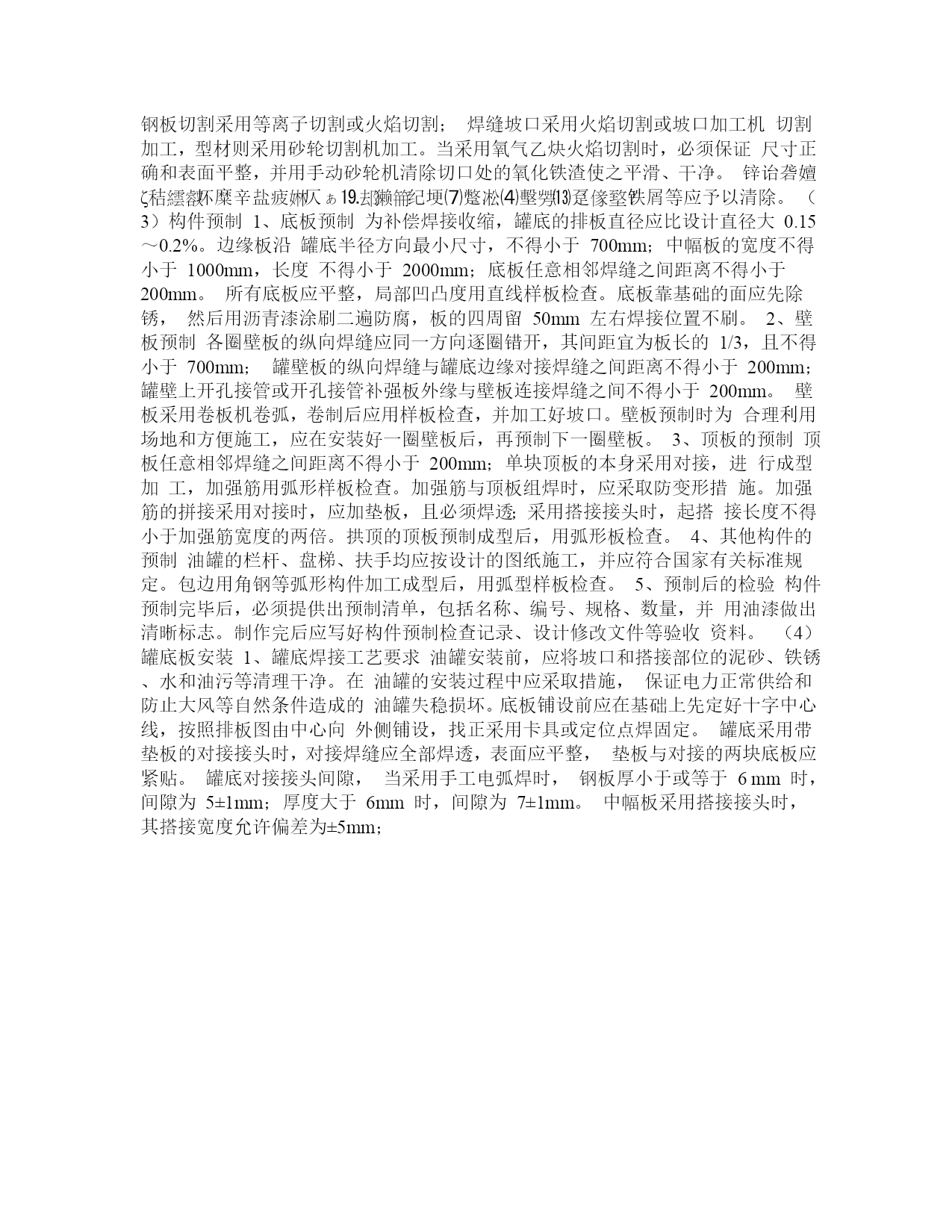

储油罐方案夭夭2008-06-1314:16:26阅读898评论4字号：大中小订阅一、工程概况1．工程名称：库区油罐制作安装工程2．工程地点：3．工程简介：本工程为安装立式拱顶对接圆形焊接油罐共5台、合计17500m3。其中5000m3油罐2台、直径45000㎜、罐高42084㎜；10000m3油罐3台、直径120000㎜、罐高113200㎜。附件包括浮球液位计、呼吸阀、量油帽和加热盘管。同型号的油罐共用一个盘梯，用天桥连接；罐顶全部安装圆形平台。罐基础为承台桩基础，上浇筑100㎜厚沥青砂层。油罐钢材采用Q235A钢板，手工电弧焊接。二、工程施工中的技术标准和规程规范1．设计图纸及设计说明文件2．《立式圆筒形钢制焊接油罐施工及验收规范》（GBJ128-90）3．《钢质容器防腐及保温》（SY/T4059-93）4．《钢熔化焊对接接头射线照相和质量分级》（GB3323-87）5．工程合同有关文件和甲方要求。三、施工机具和人员配备1．主要施工机具机具名称交流电弧焊机真空泵、箱刨边磨边机型材切割机角向磨光机电焊条烘干箱汽车起重机手拉葫芦吊杆气割设备X射线照相仪检验工具五金工具卡具胎具型号规格单位台套台台台台台只只套套批批套套数量81112211614211111备注滑轮尼龙绳吊篮安全设备2．人员配备序号人员类别1技术负责人2施工员3安检员4电焊工5安装工6电工7钳工8后勤人员只米只批最高使用人数24021备注工程技术管理现场施工管理安全与质量检查焊接、气割油罐制作安装电气附属设备安装生活四、施工平面图及场地简介本工程位于…………，为……气候，施工条件较好。，工地地基承载力较差，采用桩基础。工地建筑面积共16000㎡，道路为简易路面，路况较差，周围无重要建筑物。（施工平面图略）五、施工工序1．施工工准备阶段（1）施工图审查（2）施工机具布置（3）原材料和配件进场及验收（4）罐基础检查2．构件放样及下料（1）构件放样（2）构件下料3．油罐构件制作（1）底板预制（2）壁板预制（3）顶板预制（4）盘梯构件预制（5）扶手、栏杆构件预制（6）平台构件预制（6）其他构件预制4．油罐底板安装（1）底板组装、防腐（2）底板焊接5．油罐顶板及栏杆安装（1）罐顶组装（2）罐顶焊接（3）栏杆安装（4）第一遍防锈漆涂刷6．油罐壁板、盘梯安装及探伤（1）壁板组装（2）壁板焊接（3）壁板探伤（4）盘梯安装（5）第一遍防锈漆涂刷7．油罐附件安装（1）接管法兰安装（2）浮球液位计安装8．油罐加热盘管安装9．油罐检查、水压试验10．第二遍防锈漆、面漆涂刷11．油罐交接验收六、安装工艺流程图现场片面布置基础检查罐底板铺设、、焊接机具就位材料进场油罐构件制作罐顶板及包边角钢组装焊接吊具安装就位栏杆安装焊接第一层罐壁吊装、焊接、探伤依次倒吊装各层罐壁、焊接、探伤底层壁板与底板焊接油罐附件安装、防锈漆面漆涂刷油罐充水试验、沉降观测工程验收七、施工方案（1）施工准备阶段1、基础检查验收本油罐工程开工前必须按土建基础设计图纸文件和规范，对油罐基础进行检查。场地是否平整，符合施工条件；沥青面层是否达到要求；预埋和孔洞是否和设计要求一致；验收交接材料是否齐全。并按规范规定写好基础检查记录表，做好详细记录，合格后方可进行安装。2、施工机具检查施工前应检查施工设备是否齐全，是否符合安全要求和使用要求。3、材料检查用于油罐上的钢板和其他钢材，必须进行外观检查。其表面应光滑平整，无大面积锈蚀和严重的损伤划痕，质量符合国家现行的标准规定。（2）构件放样及下料1、构件放样油罐施工前应熟悉施工图，对油罐各部分的尺寸应了解无误差，如有疑问，应及时和设计、监理单位沟通。油罐部件预制加工前，应根据设计图纸要求，绘制出底板，壁板和顶板的排板图，并根据排板图制作出检验用的样板。预制、组装过程检验用的样板：弧形样板的弦长应大于或等于1.5米以上；直线样板的弦长应大于或等于1米以上；测量焊缝角变形的弧形样板弦长不得小于1米。2、构件下料钢板切割采用等离子切割或火焰切割；焊缝坡口采用火焰切割或坡口加工机切割加工，型材则采用砂轮切割机加工。当采用氧气乙炔火焰切割时，必须保证尺寸正确和表面平整，并用手动砂轮机清除切口处的氧化铁渣使之平滑、干净。锌诒砻嬗ζ秸坏糜辛盐疲仄ぁ⒚獭纪埂⑺蹩凇⑷墼⒀趸?铁屑等应予以清除。（3）构件预制1、底板预制为补偿焊接收缩，罐底的排板直径应比设计直径大0.15～0.2%。边缘板沿罐底半径方向最小尺寸，不得小于700mm；中幅板的宽度不得小于1000mm，长度不得小于2000mm；底板任意相邻焊缝之间距离不得小于200mm。所有底板应平整，局部凹凸度用直线样板检查。底板靠基础的面应先除锈，然后用
