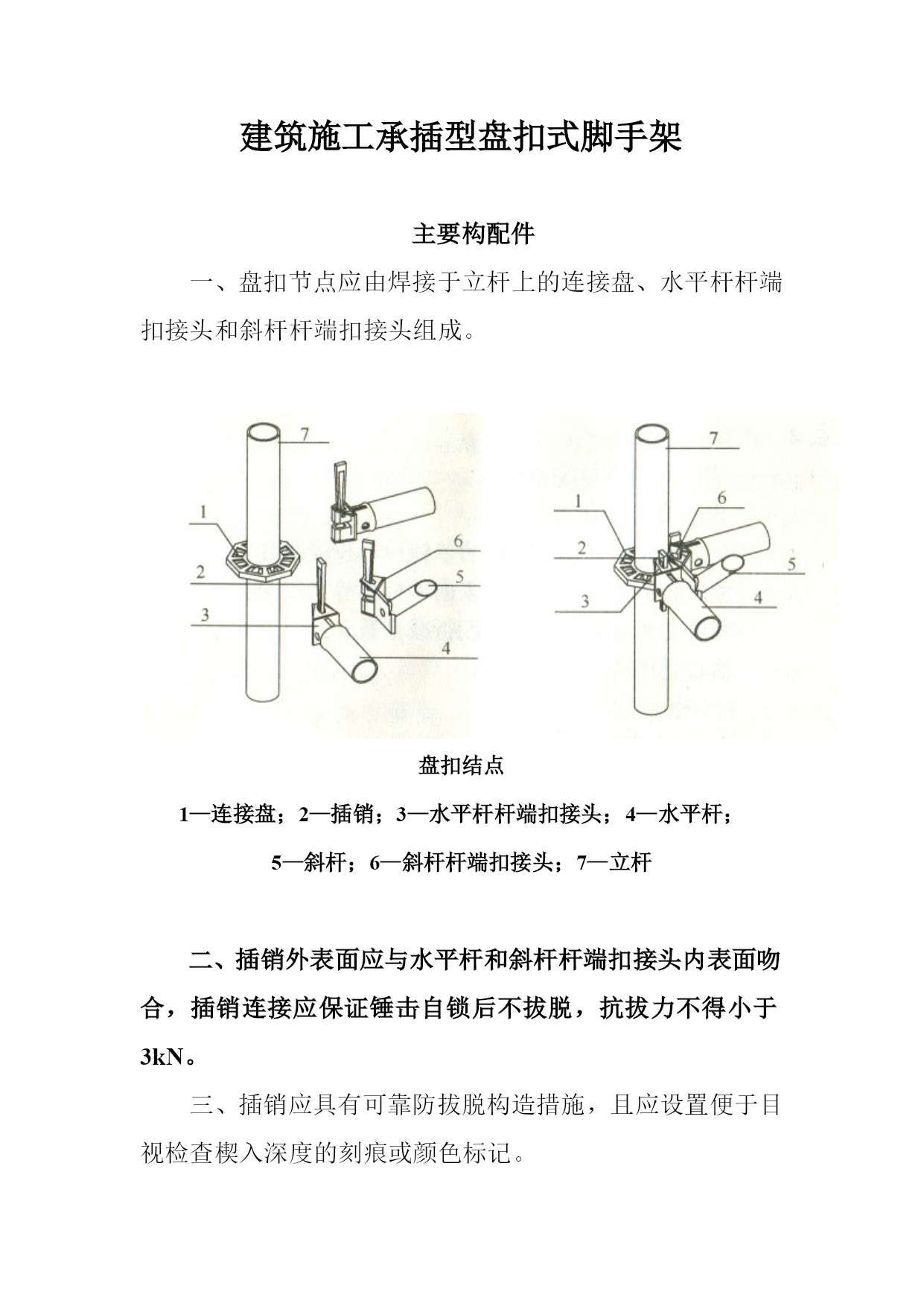

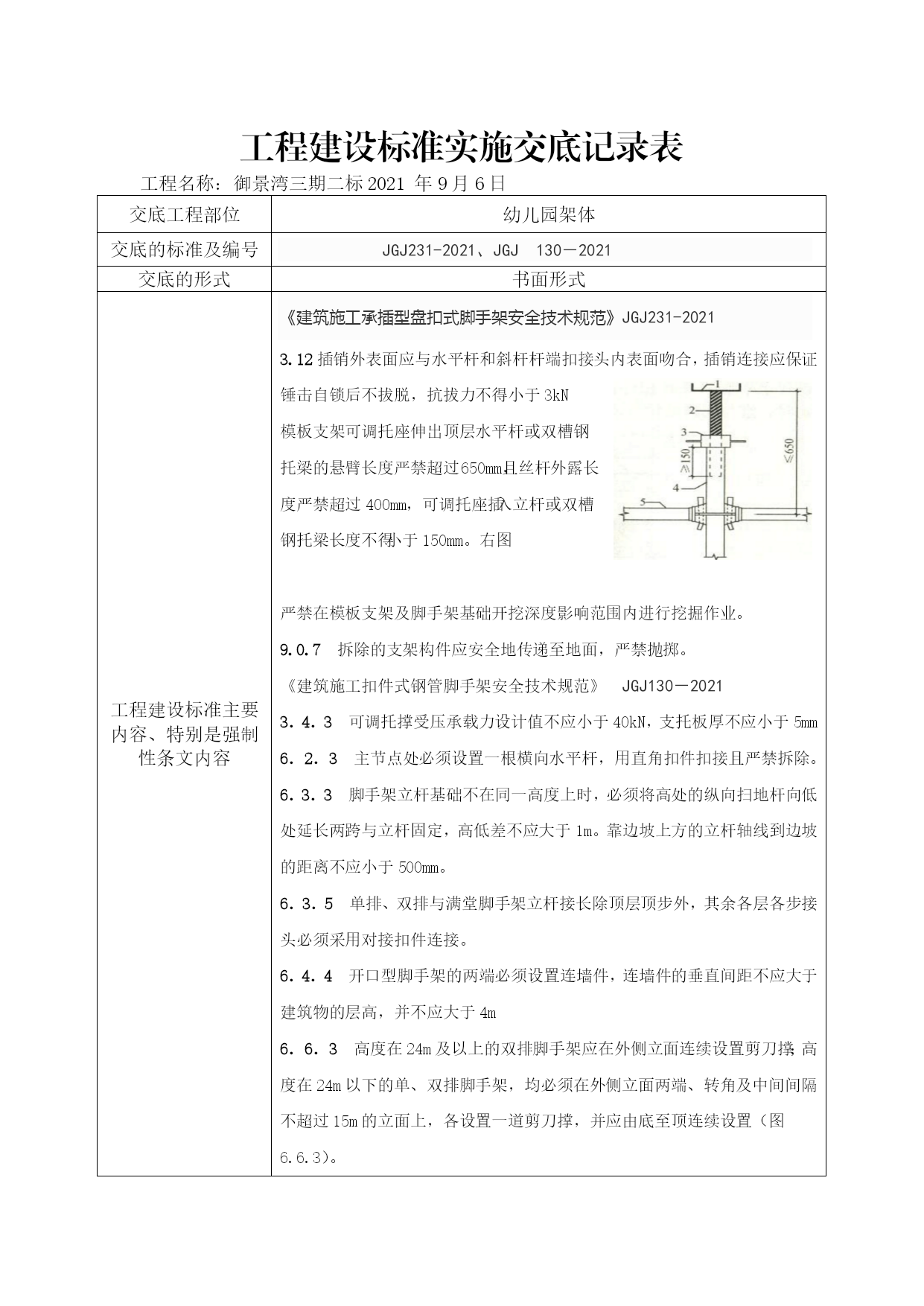

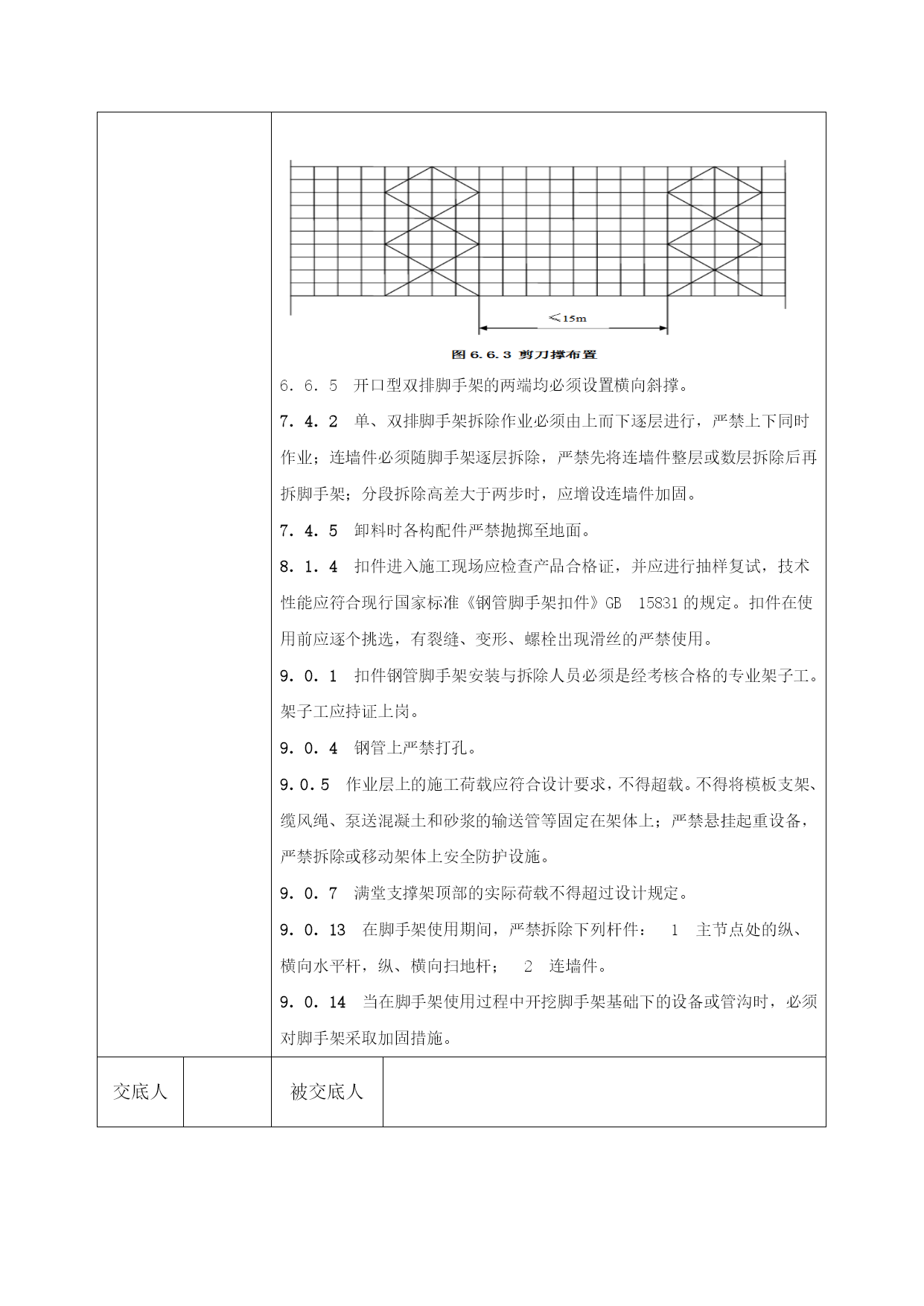

建筑施工承插型盘扣式脚手架安全技术规范JGJ-强制性条文优质资料(可以直接使用，可编辑优质资料，欢迎下载）工程建设标准实施交底记录表工程名称：御景湾三期二标2021年9月6日交底工程部位幼儿园架体交底的标准及编号JGJ231-2021、JGJ130－2021交底的形式书面形式工程建设标准主要内容、特别是强制性条文内容《建筑施工承插型盘扣式脚手架安全技术规范》JGJ231-20213.12插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。右图严禁在模板支架及脚手架基础开挖深度影响范围内进行挖掘作业。9.0.7拆除的支架构件应安全地传递至地面，严禁抛掷。《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20213．4．3可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm6．2．3主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。6．3．3脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。6．3．5单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6．4．4开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m6．6．3高度在24m及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3）。6．6．5开口型双排脚手架的两端均必须设置横向斜撑。7．4．2单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。7．4．5卸料时各构配件严禁抛掷至地面。8．1．4扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。9．0．1扣件钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。9．0．4钢管上严禁打孔。9．0．5作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。9．0．7满堂支撑架顶部的实际荷载不得超过设计规定。9．0．13在脚手架使用期间，严禁拆除下列杆件：1主节点处的纵、横向水平杆，纵、横向扫地杆；2连墙件。9．0．14当在脚手架使用过程中开挖脚手架基础下的设备或管沟时，必须对脚手架采取加固措施。交底人被交底人施工单位项目标准员：施工单位项目技术负责人：建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。四、立杆盘扣节点间距宜按0.5m模数设置；横杆长度宜按0.3m模数设置。材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的要求。制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mm。二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。三、铸钢制作的杆端扣接头应与立杆钢管外表
