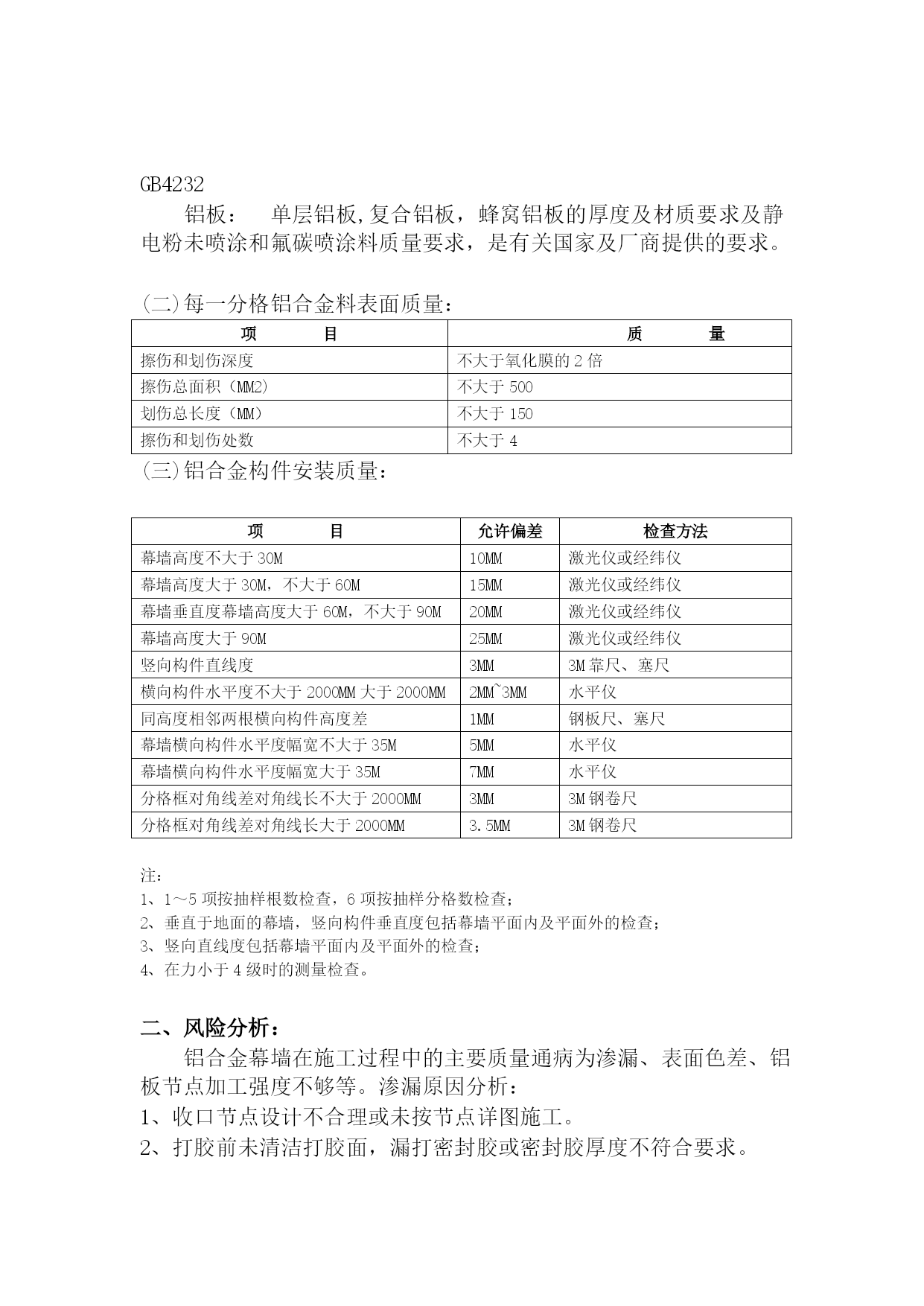

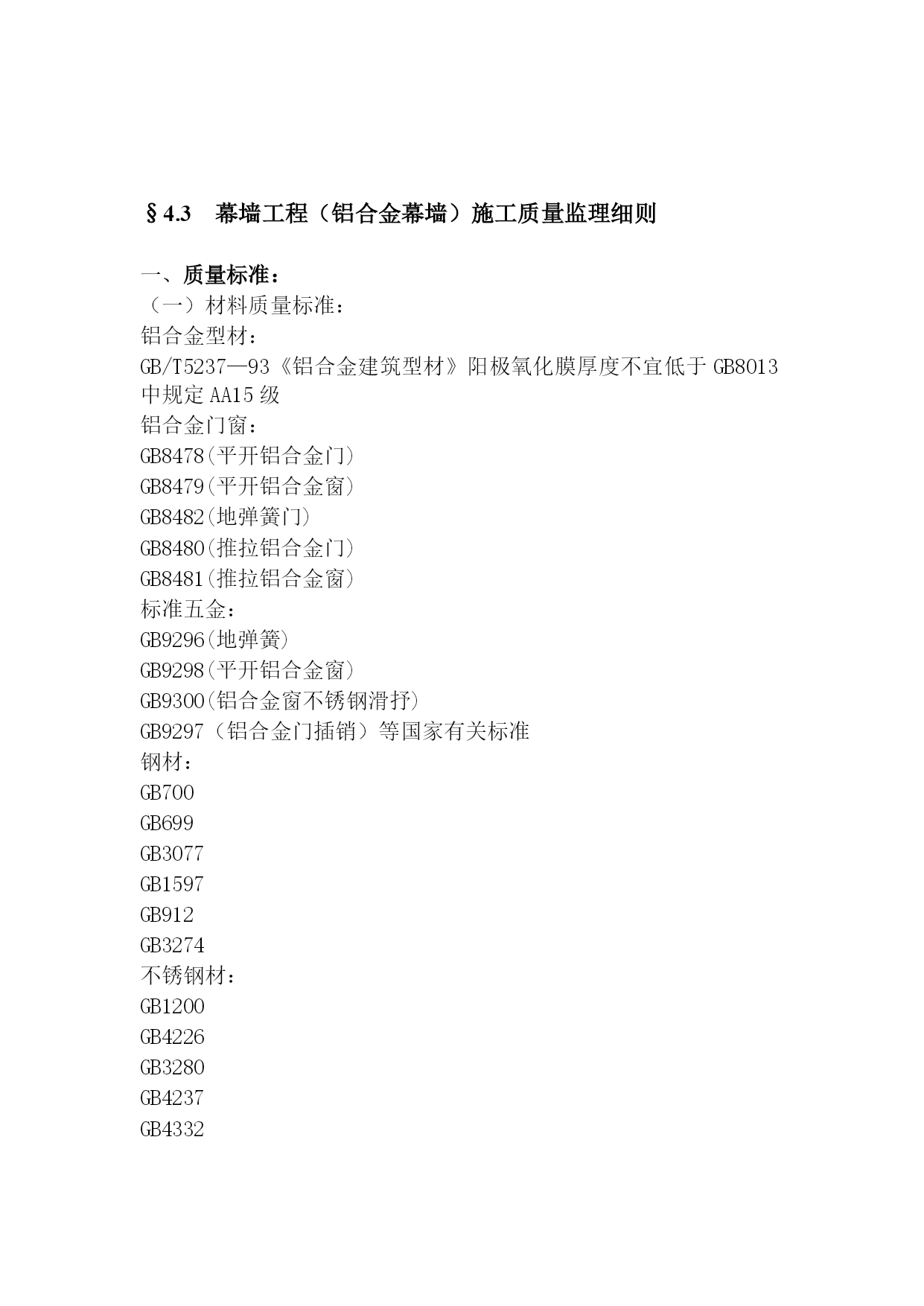

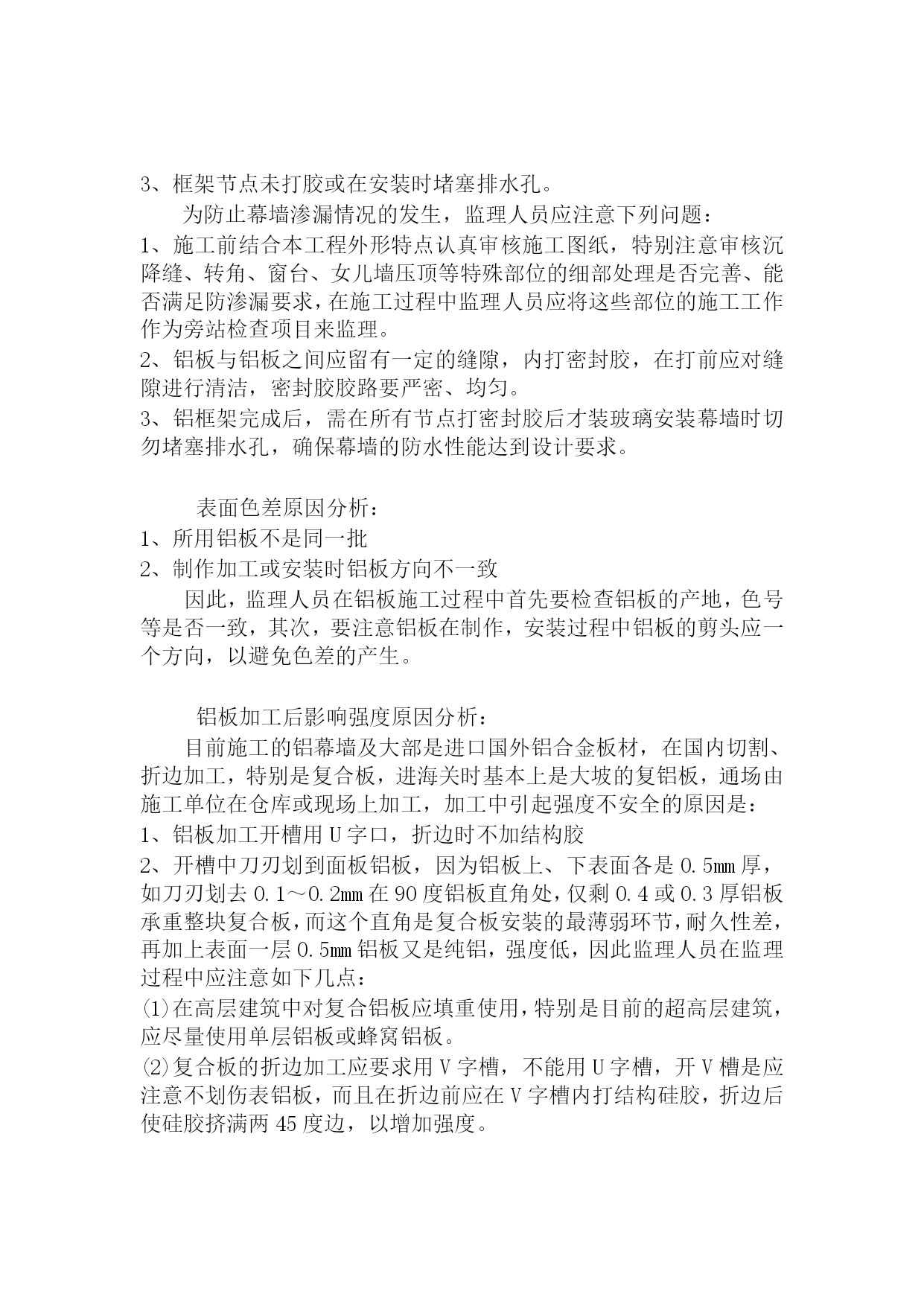

[教学]幕墙工程施工质量监理细则（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）§4.3幕墙工程（铝合金幕墙）施工质量监理细则一、质量标准：（一）材料质量标准：铝合金型材：GB/T5237—93《铝合金建筑型材》阳极氧化膜厚度不宜低于GB8013中规定AA15级铝合金门窗：GB8478(平开铝合金门)GB8479(平开铝合金窗)GB8482(地弹簧门)GB8480(推拉铝合金门)GB8481(推拉铝合金窗)标准五金：GB9296(地弹簧)GB9298(平开铝合金窗)GB9300(铝合金窗不锈钢滑抒)GB9297（铝合金门插销）等国家有关标准钢材：GB700GB699GB3077GB1597GB912GB3274不锈钢材：GB1200GB4226GB3280GB4237GB4332GB4232铝板：单层铝板,复合铝板，蜂窝铝板的厚度及材质要求及静电粉未喷涂和氟碳喷涂料质量要求，是有关国家及厂商提供的要求。(二)每一分格铝合金料表面质量：项目质量擦伤和划伤深度不大于氧化膜的2倍擦伤总面积（MM2)不大于500划伤总长度（MM）不大于150擦伤和划伤处数不大于4(三)铝合金构件安装质量：项目允许偏差检查方法幕墙高度不大于30M10MM激光仪或经纬仪幕墙高度大于30M，不大于60M15MM激光仪或经纬仪幕墙垂直度幕墙高度大于60M，不大于90M20MM激光仪或经纬仪幕墙高度大于90M25MM激光仪或经纬仪竖向构件直线度3MM3M靠尺、塞尺横向构件水平度不大于2000MM大于2000MM2MM~3MM水平仪同高度相邻两根横向构件高度差1MM钢板尺、塞尺幕墙横向构件水平度幅宽不大于35M5MM水平仪幕墙横向构件水平度幅宽大于35M7MM水平仪分格框对角线差对角线长不大于2000MM3MM3M钢卷尺分格框对角线差对角线长大于2000MM3.5MM3M钢卷尺注：1、1～5项按抽样根数检查，6项按抽样分格数检查；2、垂直于地面的幕墙，竖向构件垂直度包括幕墙平面内及平面外的检查；3、竖向直线度包括幕墙平面内及平面外的检查；4、在力小于4级时的测量检查。二、风险分析：铝合金幕墙在施工过程中的主要质量通病为渗漏、表面色差、铝板节点加工强度不够等。渗漏原因分析：1、收口节点设计不合理或未按节点详图施工。2、打胶前未清洁打胶面，漏打密封胶或密封胶厚度不符合要求。3、框架节点未打胶或在安装时堵塞排水孔。为防止幕墙渗漏情况的发生，监理人员应注意下列问题：1、施工前结合本工程外形特点认真审核施工图纸，特别注意审核沉降缝、转角、窗台、女儿墙压顶等特殊部位的细部处理是否完善、能否满足防渗漏要求，在施工过程中监理人员应将这些部位的施工工作作为旁站检查项目来监理。2、铝板与铝板之间应留有一定的缝隙，内打密封胶，在打前应对缝隙进行清洁，密封胶胶路要严密、均匀。3、铝框架完成后，需在所有节点打密封胶后才装玻璃安装幕墙时切勿堵塞排水孔，确保幕墙的防水性能达到设计要求。表面色差原因分析：1、所用铝板不是同一批2、制作加工或安装时铝板方向不一致因此，监理人员在铝板施工过程中首先要检查铝板的产地，色号等是否一致，其次，要注意铝板在制作，安装过程中铝板的剪头应一个方向，以避免色差的产生。铝板加工后影响强度原因分析：目前施工的铝幕墙及大部是进口国外铝合金板材，在国内切割、折边加工，特别是复合板，进海关时基本上是大坡的复铝板，通场由施工单位在仓库或现场上加工，加工中引起强度不安全的原因是：1、铝板加工开槽用U字口，折边时不加结构胶2、开槽中刀刃划到面板铝板，因为铝板上、下表面各是0.5mm厚，如刀刃划去0.1～0.2mm在90度铝板直角处，仅剩0.4或0.3厚铝板承重整块复合板，而这个直角是复合板安装的最薄弱环节，耐久性差，再加上表面一层0.5mm铝板又是纯铝，强度低，因此监理人员在监理过程中应注意如下几点：(1)在高层建筑中对复合铝板应填重使用，特别是目前的超高层建筑，应尽量使用单层铝板或蜂窝铝板。(2)复合板的折边加工应要求用V字槽，不能用U字槽，开V槽是应注意不划伤表铝板，而且在折边前应在V字槽内打结构硅胶，折边后使硅胶挤满两45度边，以增加强度。三、控制点：项目要点1、控制幕墙与主体结构连接有足够的强度(1)在主体结构施工时，控制幕墙埋件的质量、位置符合设计要求(2)连接与埋件的焊缝高度及长度应符合设计要求(3)高层建筑、天棚所用的玻璃应为安全玻璃2、控制幕墙的构件安装质量(1)用激光仪或经纬仪检查幕墙垂直度(2)用3m靠尺及塞尺检查竖向构件直线度(3)用水平仪检查横向构件水平度(4)用钢板尺、塞尺检
