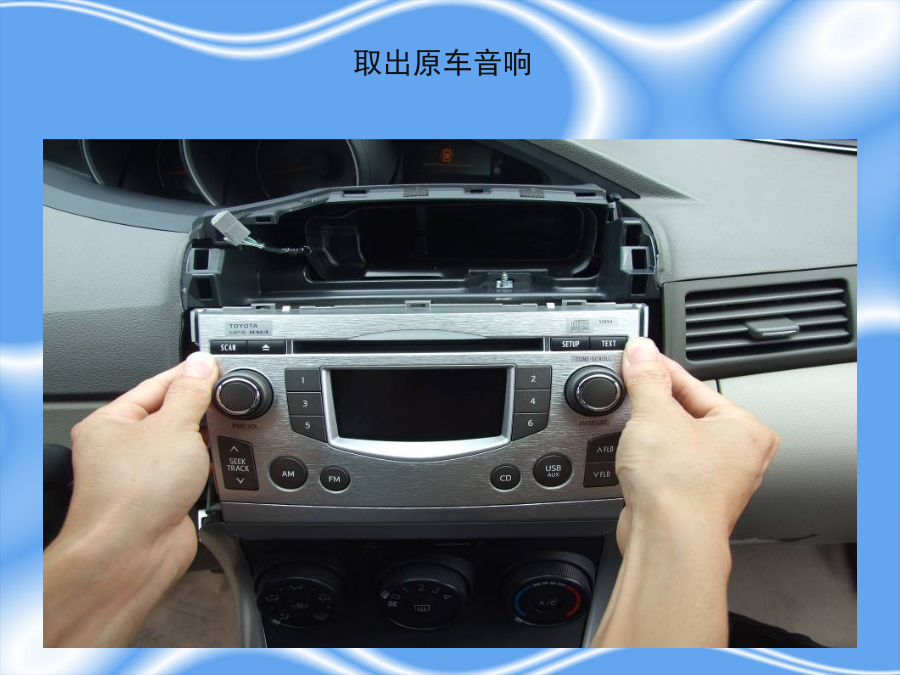

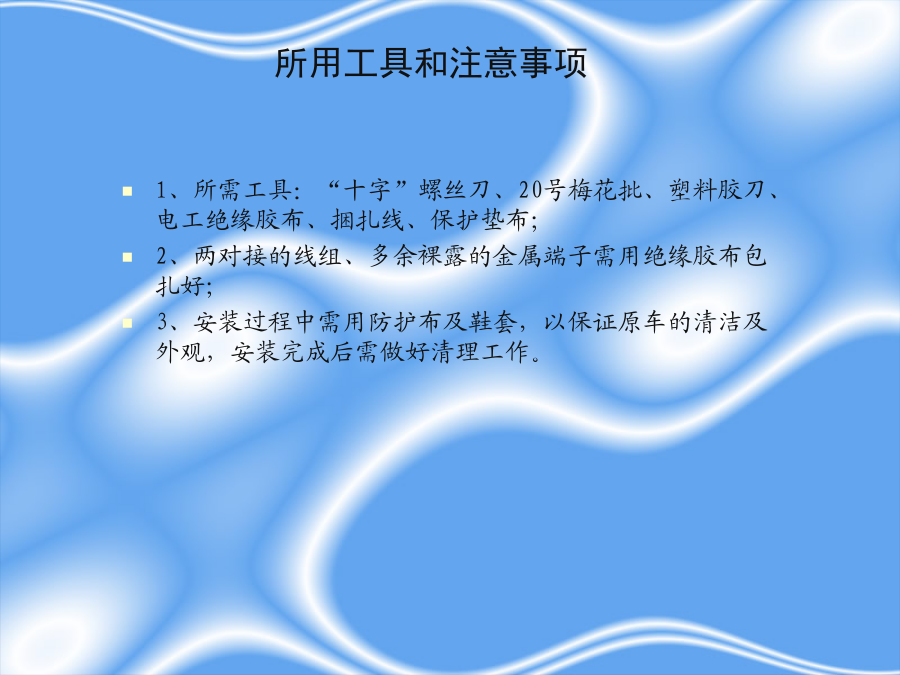

丰田逸致先锋AVIC-F7201专用车载DVD导航所用工具和注意事项原车中控台效果图拆掉左装饰条拆掉右装饰条用铰刀翘松空调出风口取出空调出风口拔掉插头拆掉固定在原车音响两边的螺钉取出原车音响拔掉原车音响上的所有插头将改装音响所配线束与原车对应的插头对接参照下图将PGS天线信号接收端安装到主驾驶左上角按下图所示方法将GPS连接端引到安装音响主机位置改装音响线束连接方法将改装音响装置在原车放置处并用螺钉固定两边支架的相应位置插上空调出风口上的插头将空调出风口还原将两边的装饰条还原安装后的效果图安装还原后测试音响所有功能与及原车功能
