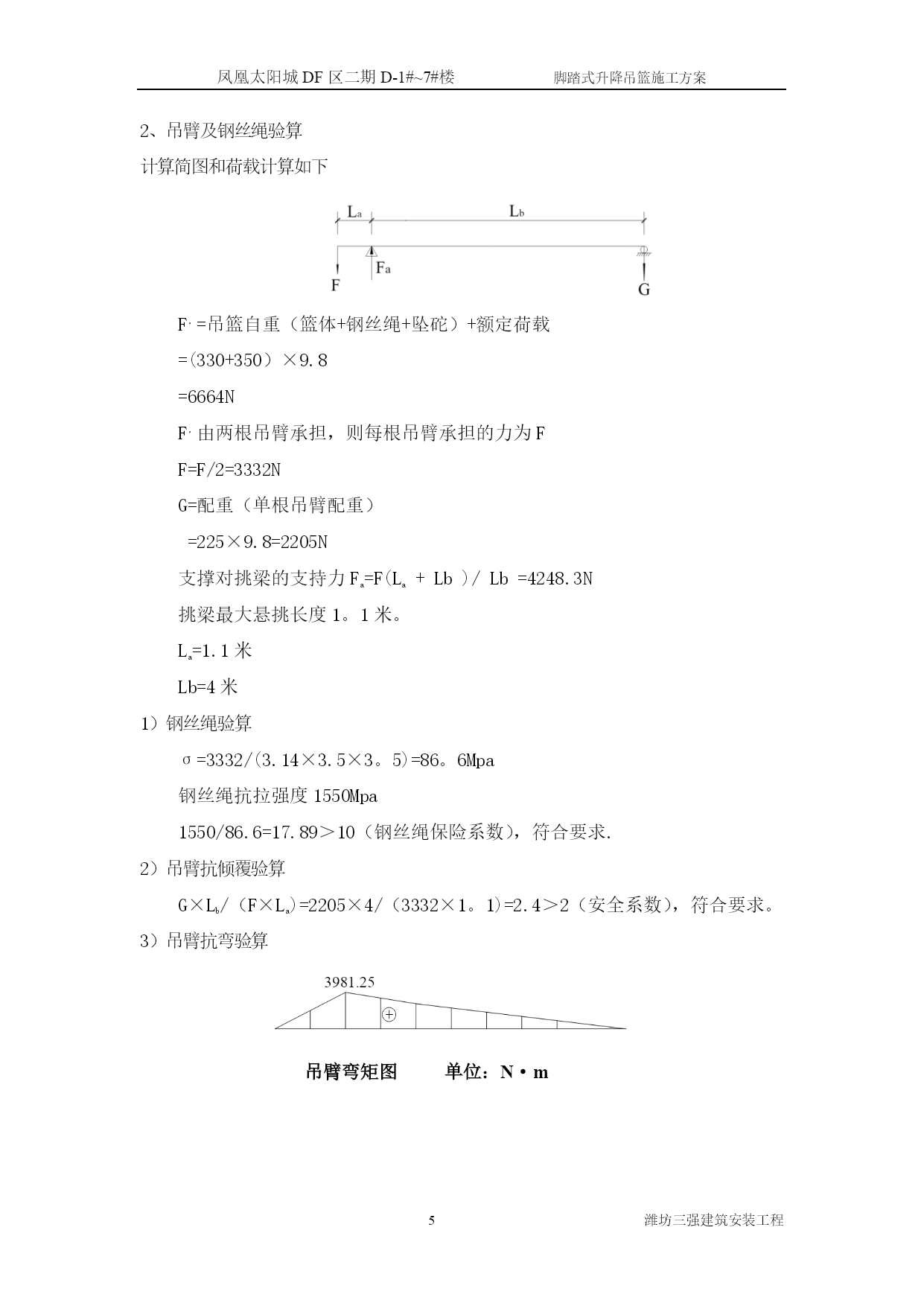

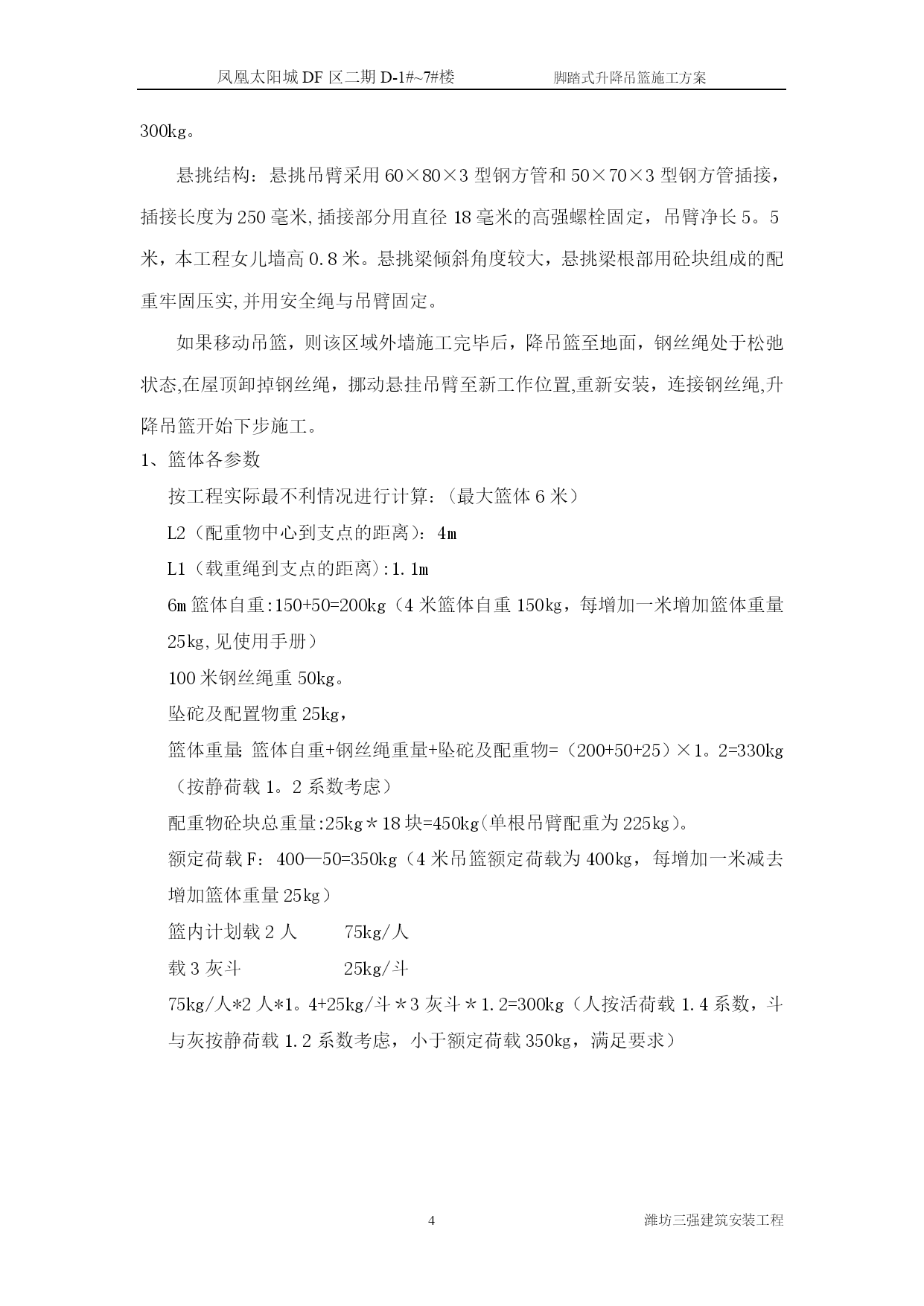

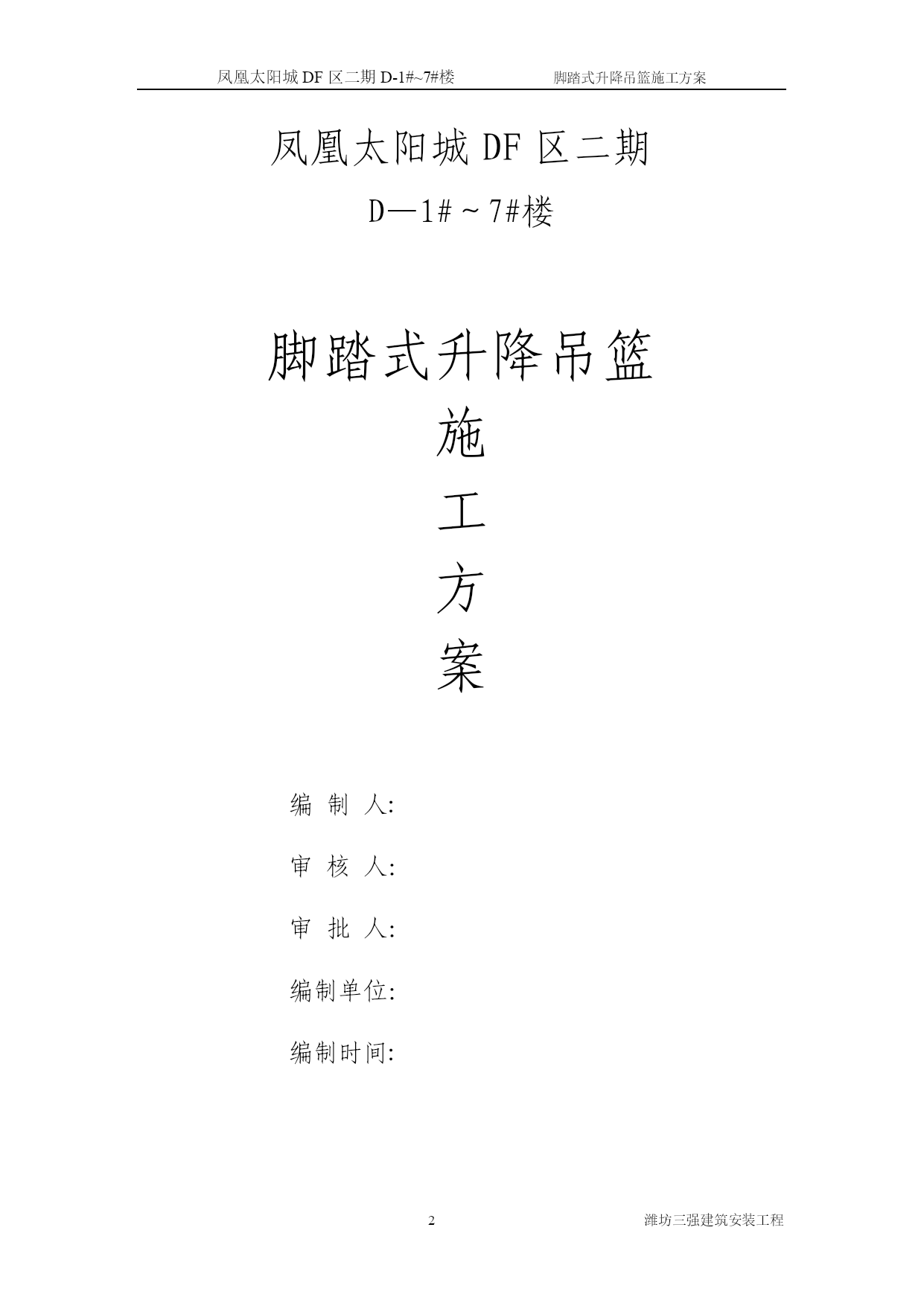

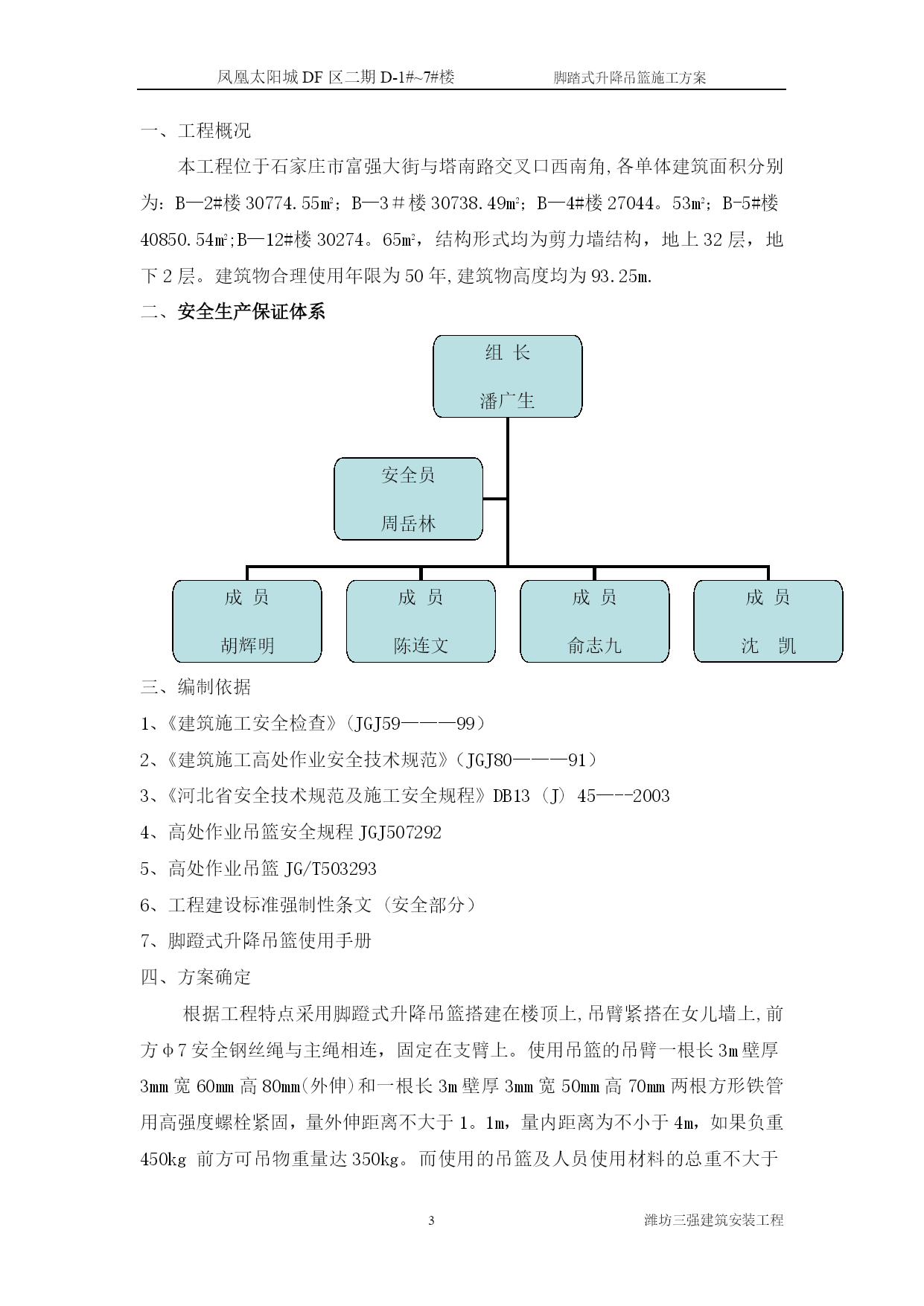

凤凰太阳城DF区二期D-1#~7#楼脚踏式升降吊篮施工方案PAGE\*MERGEFORMAT80潍坊三强建筑安装工程脚蹬式升降吊篮施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载凤凰太阳城DF区二期D—1#～7#楼脚踏式升降吊篮施工方案编制人:审核人：审批人：编制单位：编制时间:一、工程概况本工程位于石家庄市富强大街与塔南路交叉口西南角,各单体建筑面积分别为：B—2#楼30774.55m2；B—3＃楼30738.49m2；B—4#楼27044。53m2；B-5#楼40850.54m2;B—12#楼30274。65m2，结构形式均为剪力墙结构，地上32层，地下2层。建筑物合理使用年限为50年,建筑物高度均为93.25m.二、安全生产保证体系组长潘广生成员胡辉明成员陈连文成员俞志九安全员周岳林成员沈凯编制依据1、《建筑施工安全检查》(JGJ59———99）2、《建筑施工高处作业安全技术规范》（JGJ80———91）3、《河北省安全技术规范及施工安全规程》DB13(J)45—--20034、高处作业吊篮安全规程JGJ5072925、高处作业吊篮JG/T5032936、工程建设标准强制性条文(安全部分）7、脚蹬式升降吊篮使用手册四、方案确定根据工程特点采用脚蹬式升降吊篮搭建在楼顶上,吊臂紧搭在女儿墙上,前方φ7安全钢丝绳与主绳相连，固定在支臂上。使用吊篮的吊臂一根长3m壁厚3mm宽60mm高80mm(外伸)和一根长3m壁厚3mm宽50mm高70mm两根方形铁管用高强度螺栓紧固，量外伸距离不大于1。1m，量内距离为不小于4m，如果负重450kg前方可吊物重量达350kg。而使用的吊篮及人员使用材料的总重不大于300kg。悬挑结构：悬挑吊臂采用60×80×3型钢方管和50×70×3型钢方管插接，插接长度为250毫米,插接部分用直径18毫米的高强螺栓固定，吊臂净长5。5米，本工程女儿墙高0.8米。悬挑梁倾斜角度较大，悬挑梁根部用砼块组成的配重牢固压实,并用安全绳与吊臂固定。如果移动吊篮，则该区域外墙施工完毕后，降吊篮至地面，钢丝绳处于松弛状态,在屋顶卸掉钢丝绳，挪动悬挂吊臂至新工作位置,重新安装，连接钢丝绳,升降吊篮开始下步施工。1、篮体各参数按工程实际最不利情况进行计算：(最大篮体6米）L2（配重物中心到支点的距离）：4mL1（载重绳到支点的距离):1.1m6m篮体自重:150+50=200kg（4米篮体自重150㎏，每增加一米增加篮体重量25㎏,见使用手册）100米钢丝绳重50kg。坠砣及配置物重25kg，篮体重量：篮体自重+钢丝绳重量+坠砣及配重物=（200+50+25）×1。2=330kg（按静荷载1。2系数考虑）配重物砼块总重量:25kg＊18块=450kg(单根吊臂配重为225㎏）。额定荷载F：400—50=350kg（4米吊篮额定荷载为400㎏，每增加一米减去增加篮体重量25㎏）篮内计划载2人75kg/人载3灰斗25kg/斗75kg/人*2人*1。4+25kg/斗＊3灰斗＊1.2=300kg（人按活荷载1.4系数，斗与灰按静荷载1.2系数考虑，小于额定荷载350㎏，满足要求）2、吊臂及钢丝绳验算计算简图和荷载计算如下F，=吊篮自重（篮体+钢丝绳+坠砣）+额定荷载=(330+350）×9.8=6664NF，由两根吊臂承担，则每根吊臂承担的力为FF=F/2=3332NG=配重（单根吊臂配重）=225×9.8=2205N支撑对挑梁的支持力Fa=F(La+Lb)/Lb=4248.3N挑梁最大悬挑长度1。1米。La=1.1米Lb=4米1）钢丝绳验算σ=3332/(3.14×3.5×3。5)=86。6Mpa钢丝绳抗拉强度1550Mpa1550/86.6=17.89＞10（钢丝绳保险系数），符合要求.2）吊臂抗倾覆验算G×Lb/（F×La)=2205×4/（3332×1。1)=2.4＞2（安全系数），符合要求。3）吊臂抗弯验算吊臂弯矩图单位：N·m截面抵抗矩W=（BH3-bh3）/6H=（60×803—54×743）/(6×80）=18412。3mm3挑梁弯矩M=3332×1。1=3665.2N·mσ=3665200/18412。3=199.06Mpa＜f=215Mpa符合要求。3、吊篮的承重测试3。1手制动锁的测试将安装好的吊篮把手制动锁锁住，然后再篮中放入350㎏配重，测试放置24小时后手制动锁下滑不能超过5厘米、篮片是否变形。3.2提升机的测试在吊篮中站有两个人后，然后再加入相应的配重共计约450公斤.测试是否能正常
