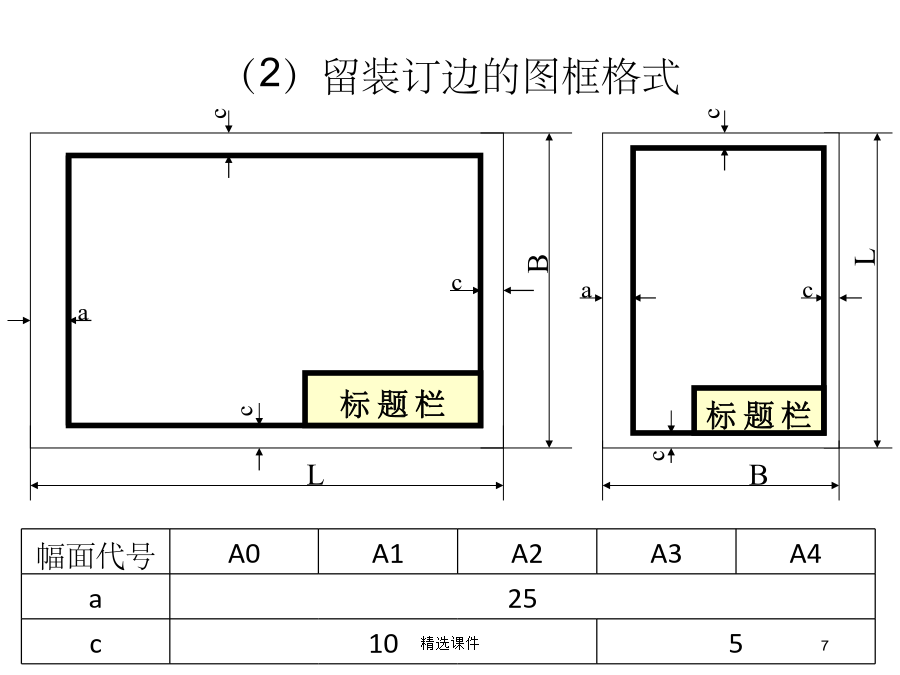

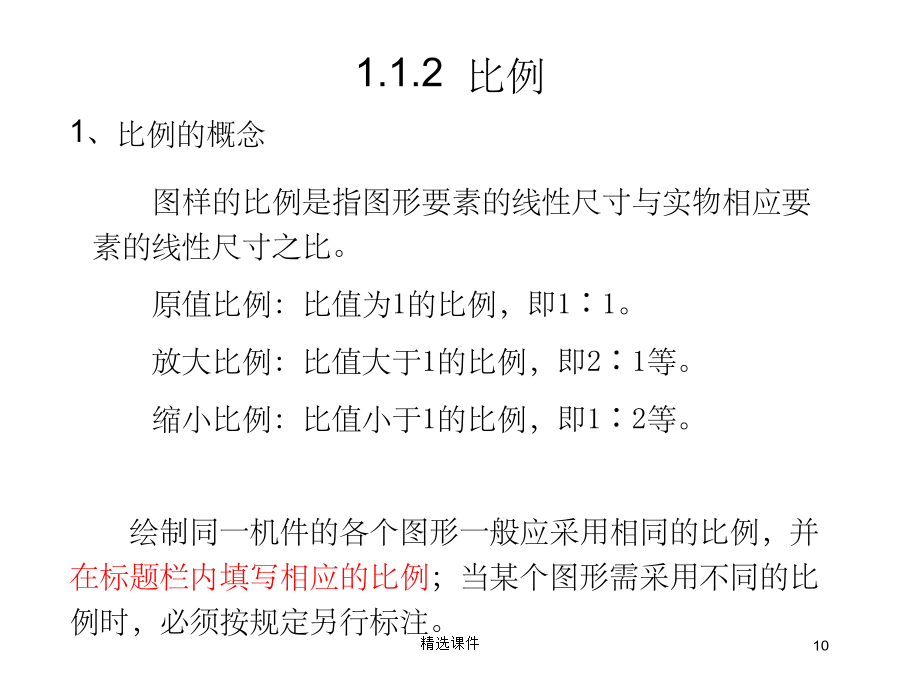

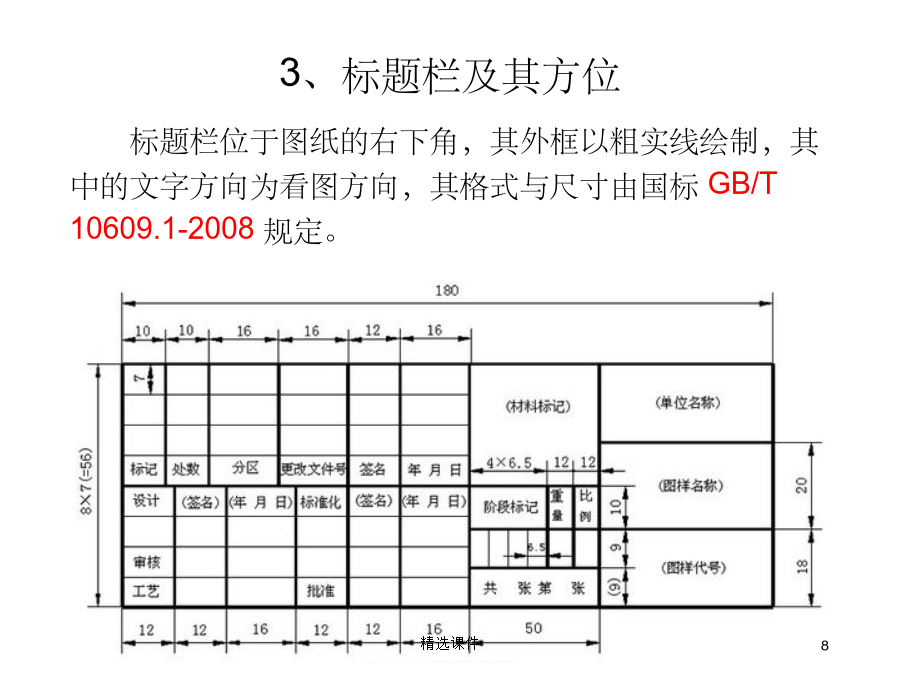

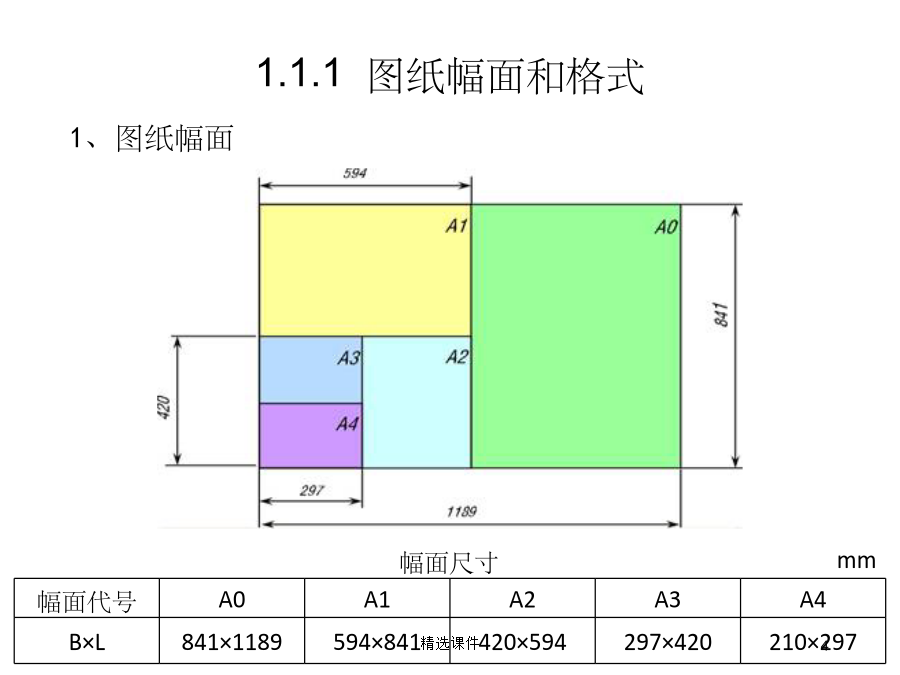

第1章制图的基本知识1.1制图国家标准介绍《技术制图》、《机械制图》标准中的基本规定1、图纸幅面ec3、标题栏及其方位学生的制图作业一般可使用下图所示的简易标题栏。1.1.2比例2、比例的选取1.1.3字体4、汉字示例5、字母和数字1.1.4图线及其画法可见轮廓线可见相贯线可见棱边线细虚线双点画线3、图线画法注意要点（6）绘制圆的中心线时，圆心应为“画”相交，首末两端超出图形外2～5mm左右。小圆（一般之间小于12mm）的中心线线可用细实线代替。（7）细实线与粗实线相接时，应留有1mm左右的空隙以示区分；虚线、点画线或双点画线为实线的延长线时，不得与实线相连。在线段处应相交12.1尺寸注法（教材第12章P258-262）12.1.1标注尺寸的基本规则12.1.2组成尺寸的三要素尺寸线成为轮廓线的延长线尺寸数字不得被图线所遮挡，否则必须断开图线。12.1.3常见尺寸的标注2.直径、半径及球面直径或半径尺寸的标注标注半径尺寸时，应在尺寸数字前加注符号“R”。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图（a）的形式标注。若不需要标其圆心位置，可按图（ｂ）的形式标注弦长及弧长3.狭小部位尺寸的标注1.3几何作图1.3.1斜度和锥度的作图a)b)c)斜度的画法2、锥度a)b)c)d)锥度的画法1.3.2正多边形的作图（1）作出半径OF的等分点H。尺规作图，能精确做出正7边形吗？（有兴趣自学）3、圆内接正n边行的近似画法（以正7边形为例）1.3.3圆弧连接的作图1、连接(1)以O2为圆心，R2-R1为半径作辅助圆。4、圆弧连接的作图原理半径为R的连接圆弧与已知直线相切时，圆心的轨迹是与直线相距为R且平行的直线，切点为连接弧圆心向已知直线所作垂线的垂足T。（2）与定圆外切的圆弧（3）与定圆内切的圆弧5、圆弧连接的尺规几何作图R(1)以直角顶点为圆心，R为半径作圆弧交直角两边于T1和T2；(2)以T1和T2为圆心，R为半径作圆弧相交得连接弧圆心O；(3)以O为圆心，R为半径在切点T1和T2之间作连接弧。(1)以O1为圆心，R1+R为半径画圆弧。(1)以O1为圆心，R-R1为半径画圆弧。(1)以O1为圆心，R1+R为半径画圆弧。1.3.4常用几何曲线的作图（2）已知长短轴椭圆的近似画法（四心圆法）(1)过点O以长半轴长为半径作圆；(2)过点P做长轴的垂线交圆于点P′；(3)过P′作OP′的垂线交椭圆长轴所在直线于点T；(4)连接直线PT即为所求切线。过P点作PAB与PCD两条任意椭圆割线，AD，CB交于Q点，AC，BD延长交于R，连线QR与椭圆交于S，T两点，PS，PT就是椭圆的切线。1.4绘图的一般步骤及平面图形的作图举例1.4.1平面图形的尺寸分析2、尺寸分类尺寸基准、定位尺寸示例定形尺寸示例综合示例1.4.2平面图形的线段分析1.已知圆弧：半径和圆心位置的两个定位尺寸均为已知的圆弧。根据图中所注尺寸能直接画出。R10线段分析示例绘制平面图形时应从哪一部分入手呢？怎样才能更高效地绘图呢？一般应采取以下作图步骤：例1（1）画作图基准线（2）画已知线段R100圆弧与φ38圆内切R10例2：绘制吊钩（1）画基准线（2）画已知线段（3）画中间线段（4）画连接线段5、修饰并校正全图1.2绘图工具及其使用（自学）1.5画徒手图的方法（自学）
