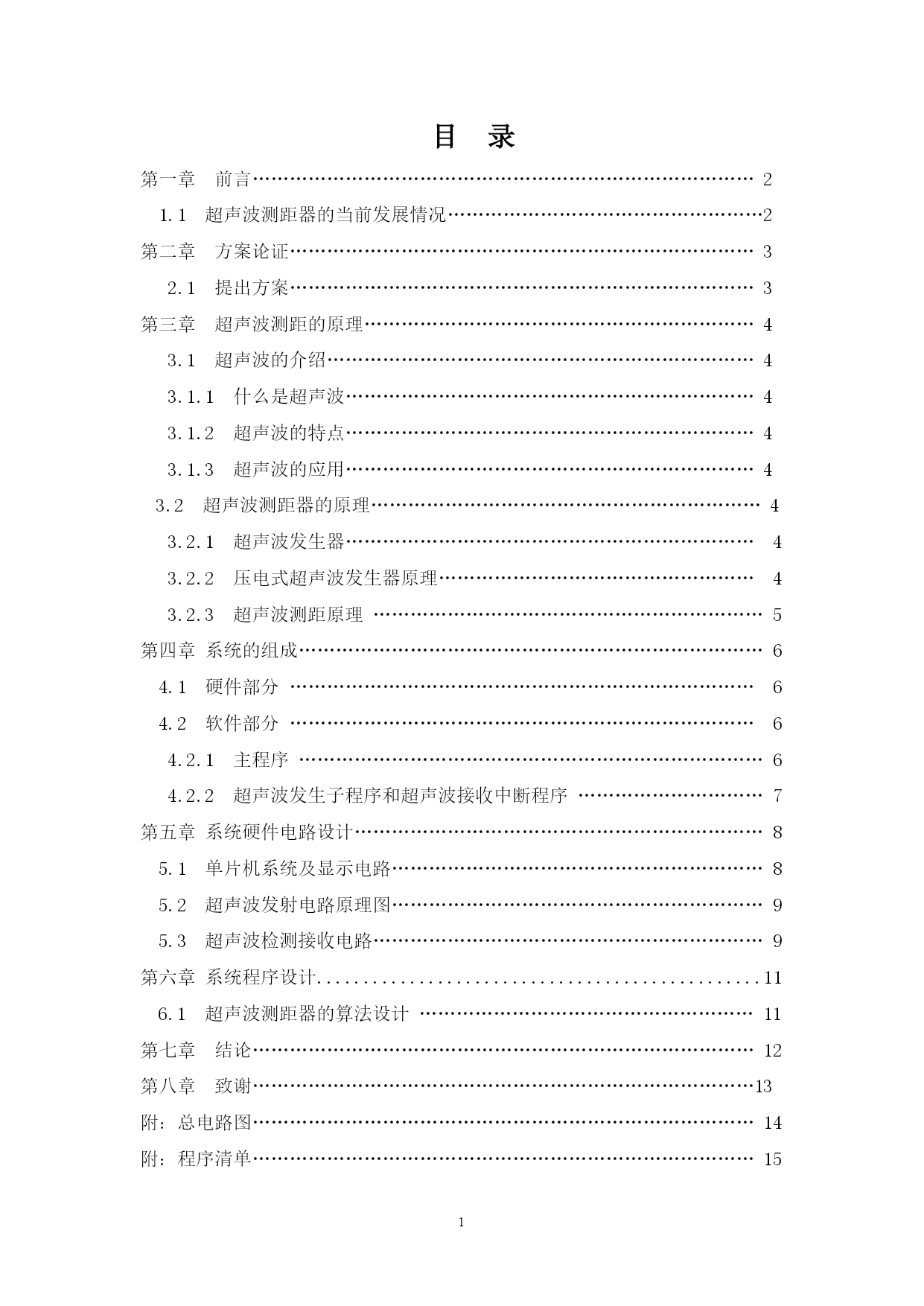

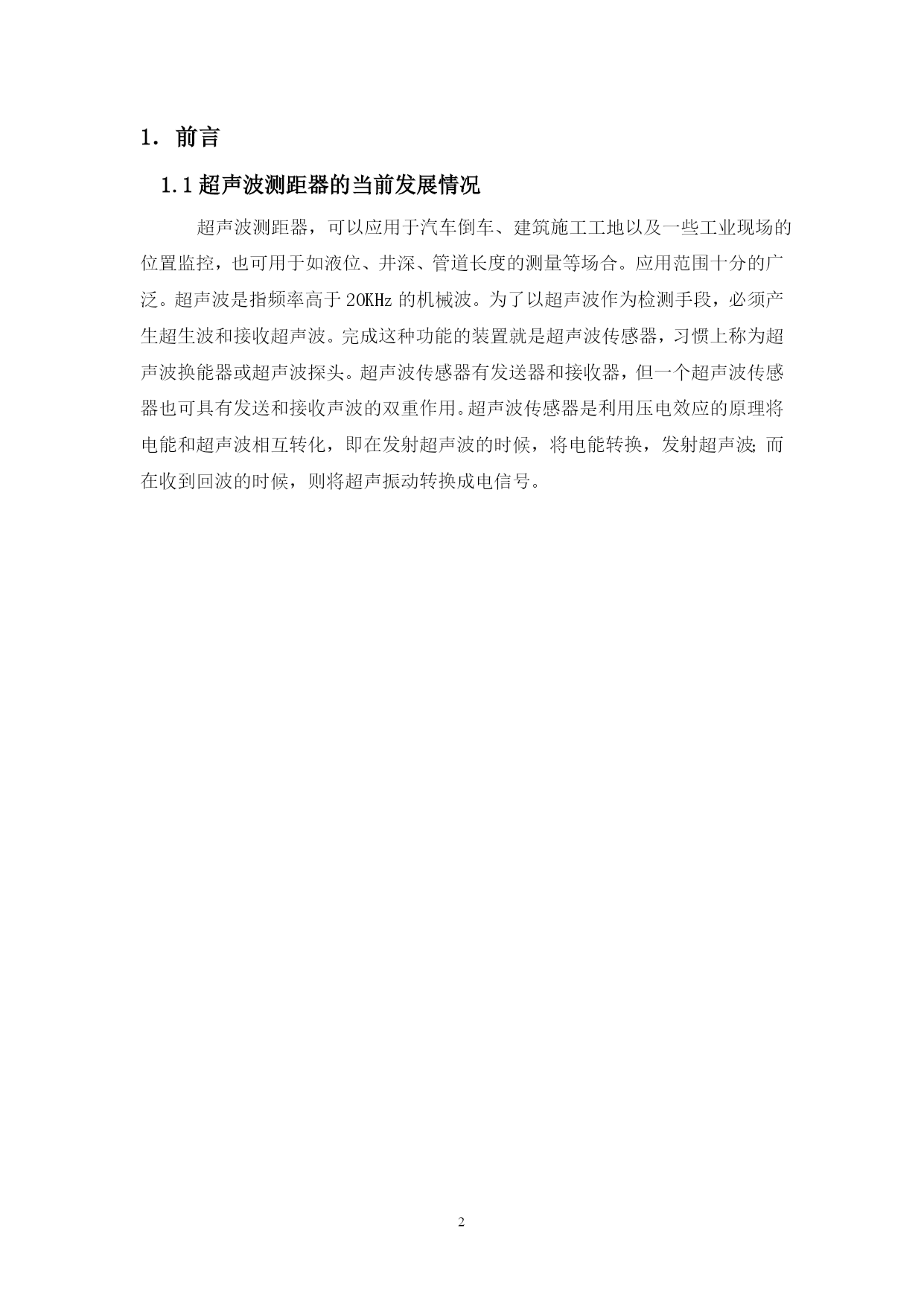

毕业设计论文超声波测距器的设计学院：信息技术学院姓名：王富娟学号：0943090227班级：Z0902目录第一章前言………………………………………………………………………21.1超声波测距器的当前发展情况……………………………………………2第二章方案论证…………………………………………………………………32.1提出方案…………………………………………………………………3第三章超声波测距的原理………………………………………………………43.1超声波的介绍……………………………………………………………43.1.1什么是超声波…………………………………………………………43.1.2超声波的特点…………………………………………………………43.1.3超声波的应用…………………………………………………………43.2超声波测距器的原理………………………………………………………43.2.1超声波发生器…………………………………………………………43.2.2压电式超声波发生器原理……………………………………………43.2.3超声波测距原理………………………………………………………5第四章系统的组成…………………………………………………………………64.1硬件部分…………………………………………………………………64.2软件部分…………………………………………………………………64.2.1主程序…………………………………………………………………64.2.2超声波发生子程序和超声波接收中断程序…………………………7第五章系统硬件电路设计…………………………………………………………85.1单片机系统及显示电路……………………………………………………85.2超声波发射电路原理图……………………………………………………95.3超声波检测接收电路………………………………………………………9第六章系统程序设计................................................116.1HYPERLINK"http://www.66csb.cn/News/200831112127201.shtml"\t"_blank"超声波测距器的算法设计………………………………………………11第七章结论………………………………………………………………………12第八章致谢………………………………………………………………………13附：总电路图………………………………………………………………………14附：程序清单………………………………………………………………………151．前言1.1超声波测距器的当前发展情况超声波测距器，可以应用于汽车倒车、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。应用范围十分的广泛。超声波是指频率高于20KHz的机械波。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。2.方案论证2.1提出方案由于超声波的指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量。利用超声波检测的距离，设计比较方便，计算处理也比较简单，并且在测量精度方面也能达到日常使用的要求。根据设计要求提出如下方案。方案：选用STC89C52单片机作为主控制器，，用动态扫描法实现LED数字显示，超声波驱动信号用单片机的定时器完成。超声波测距器系统设计框图3.超声波测距的原理3.1超声波的介绍3.1.1什么是超声波超声波是指频率高于20KHz的机械波。3.1.2超声波的特点1、超声波在传播时，方向性强，能量易于集中。2、超声波能在各种不同媒质中传播，且可传播足够远的距离。3、超声与传声媒质的相互作用适中，易于携带有关传声媒质状态的信息3.1.3超声波的应用在全球，超声波广泛运用于诊断学、治疗学、工程学、生物学等领域。1、工程学方面的应用：水下定位与通讯、地下资源勘查等2、生物学方面的应用：剪切大分子、生物工程及处理种子等3、诊断学方面的应用：A型、B型、M型、D型、双功及彩超等4、治疗学方面的应用：理疗、治癌、外科、体外碎石、牙科等3.2超声波测距器的原理3.2.1超声波发生器为了研究和
