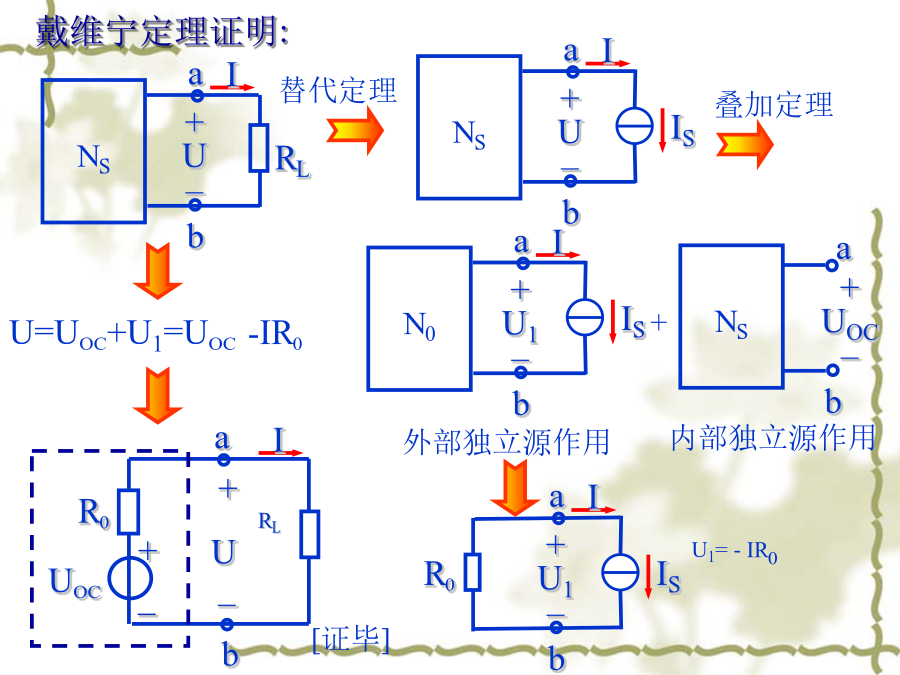

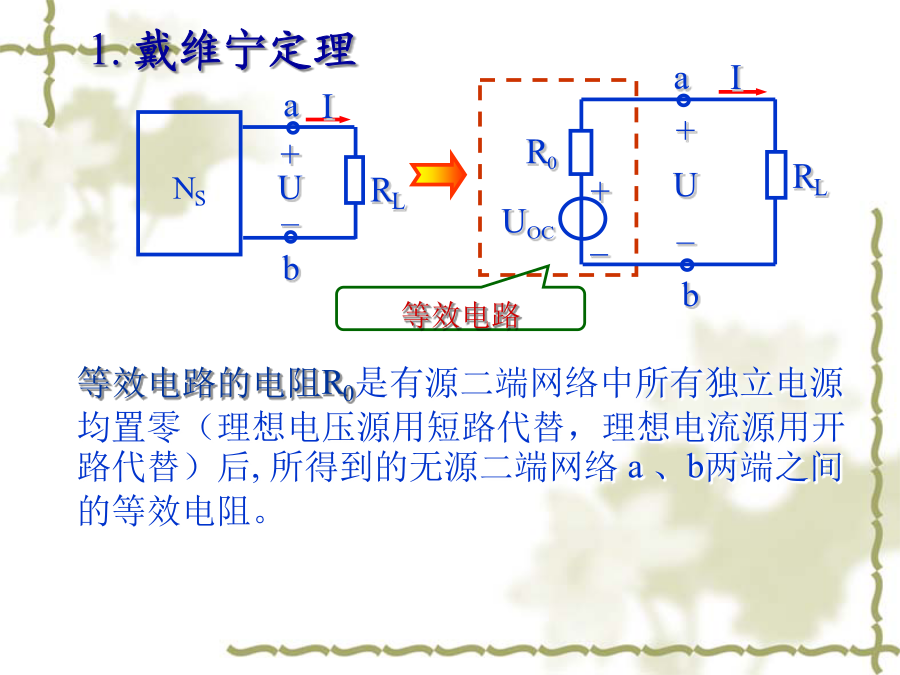

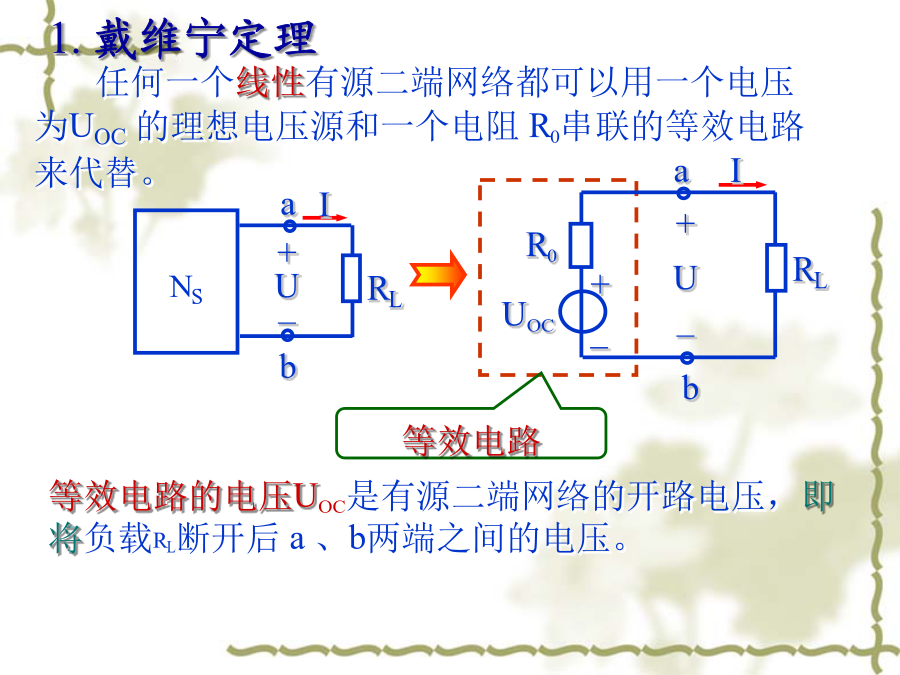

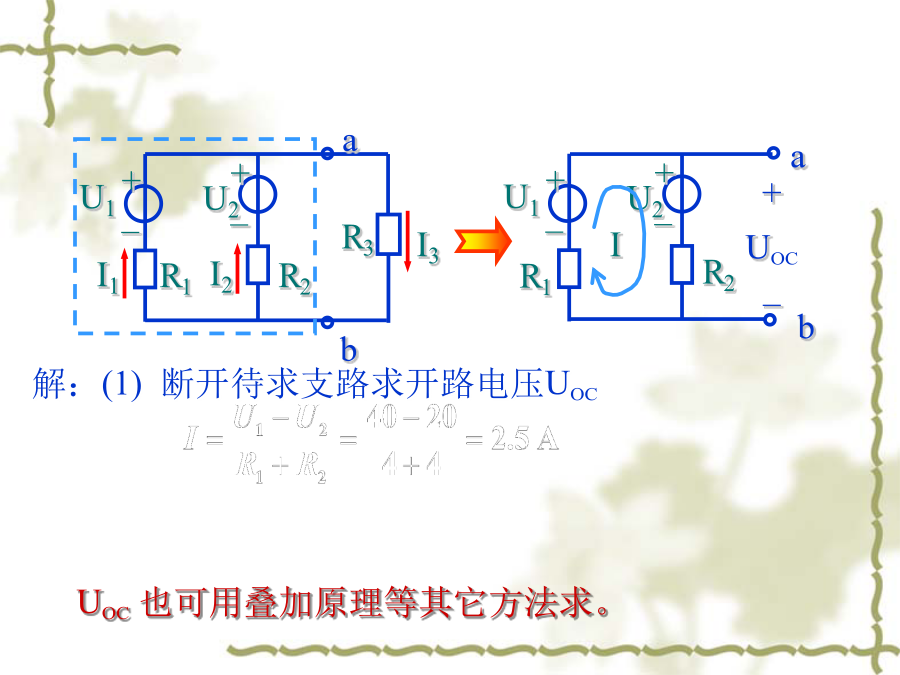

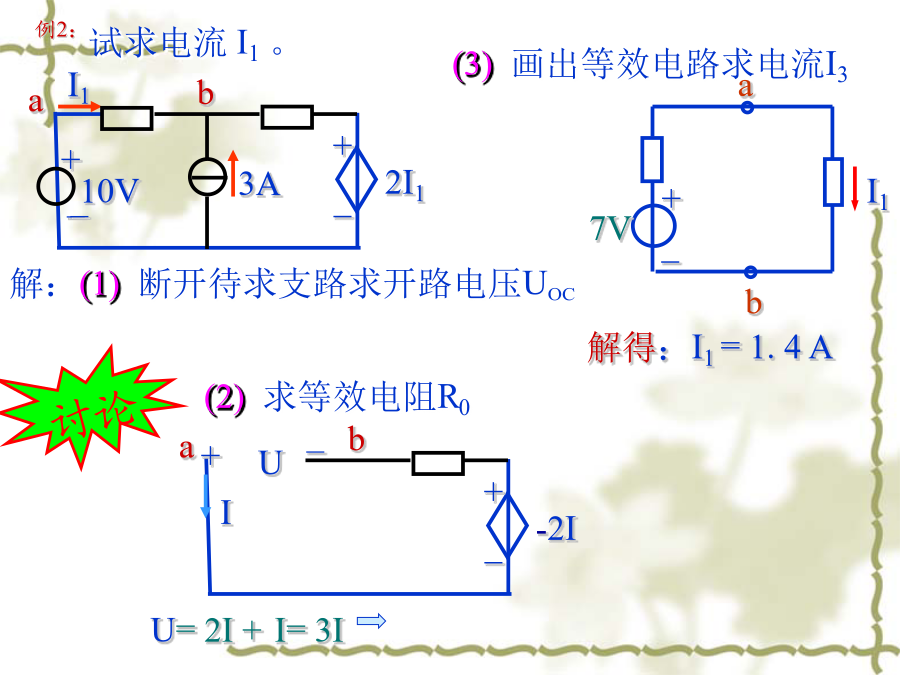

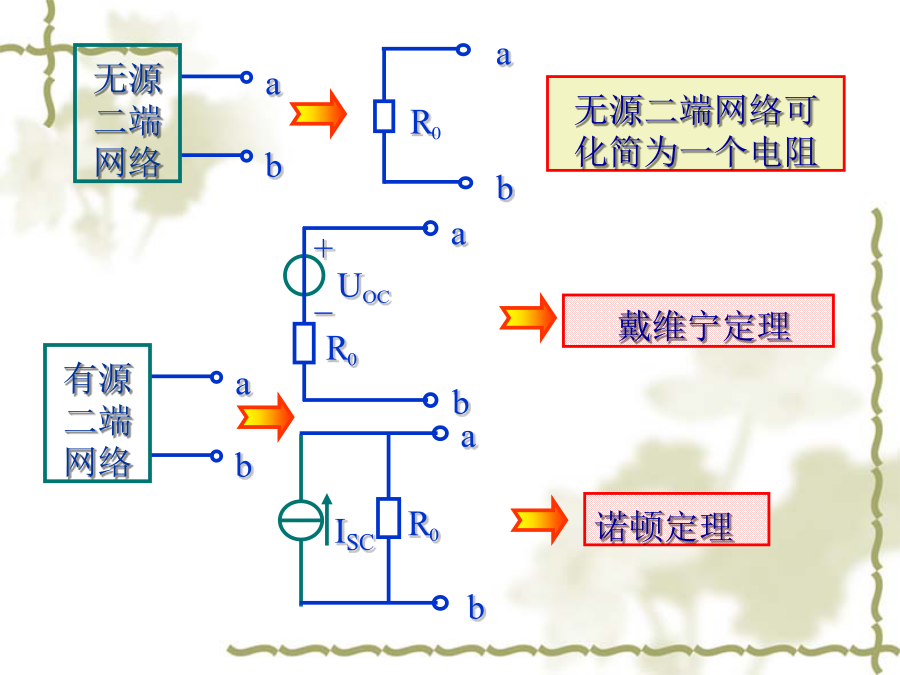

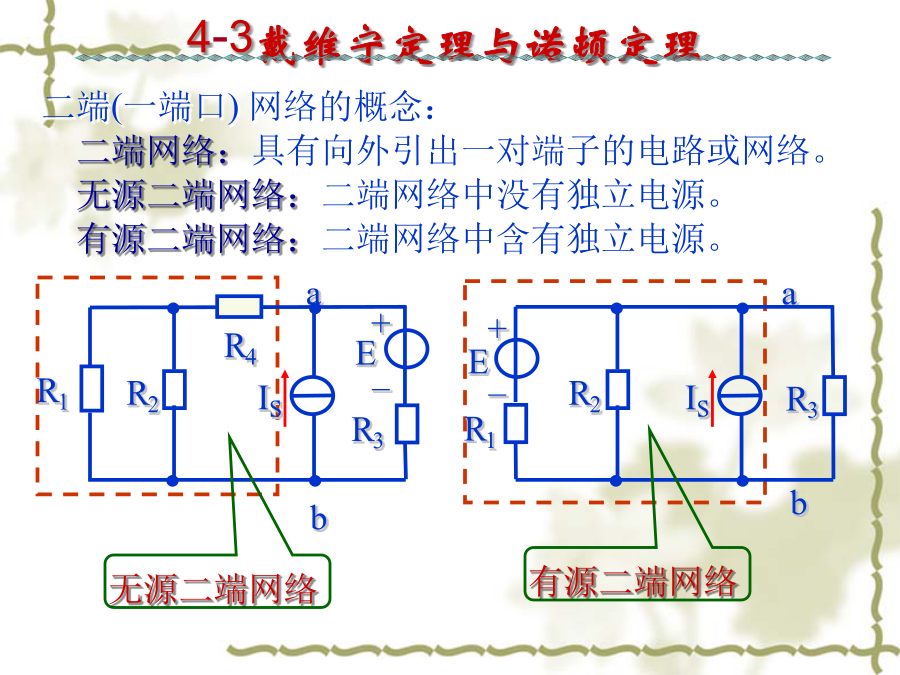

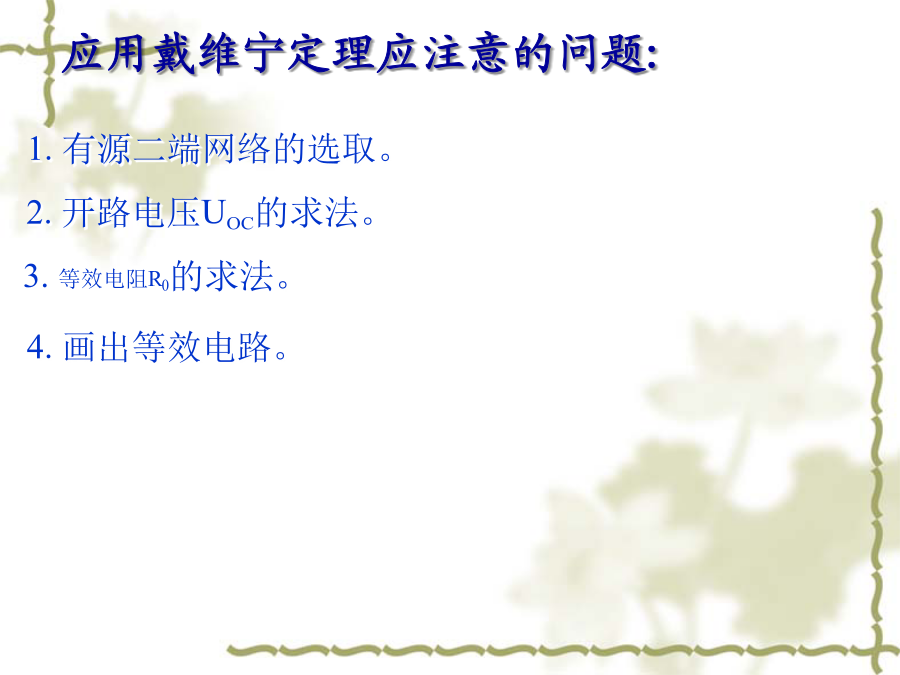

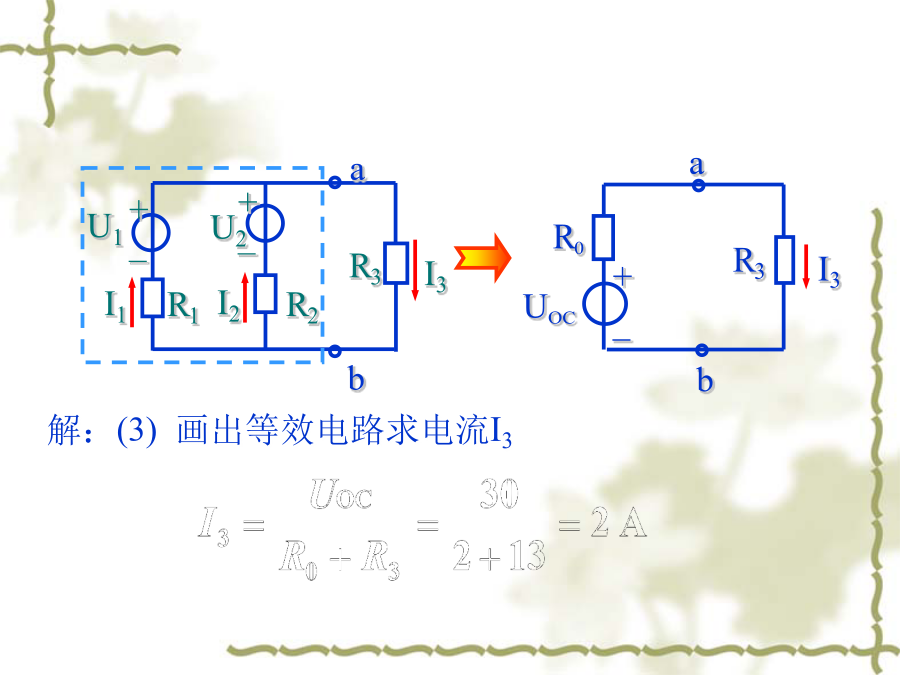

4-3戴维宁定理与诺顿定理a1.戴维宁定理1.戴维宁定理替代定理解:(1)断开待求支路求开路电压UOC解:(2)求等效电阻R0将所有独立电源置零(理想电压源用短路代替,理想电流源用开路代替)解:(3)画出等效电路求电流I3试求电流I1。应用戴维宁定理应注意的问题:2.诺顿定理替代定理例1:解:(1)求短路电流ISC(2)求等效电路的电阻R0对于给定的线性有源二端网络,其负载获得最大功率的条件是负载电阻等于二端网络的戴维宁(诺顿)等效电阻,即RL=R0。[证明]又因为(1)最大功率传输定理是以UOC,R0固定为前提。
