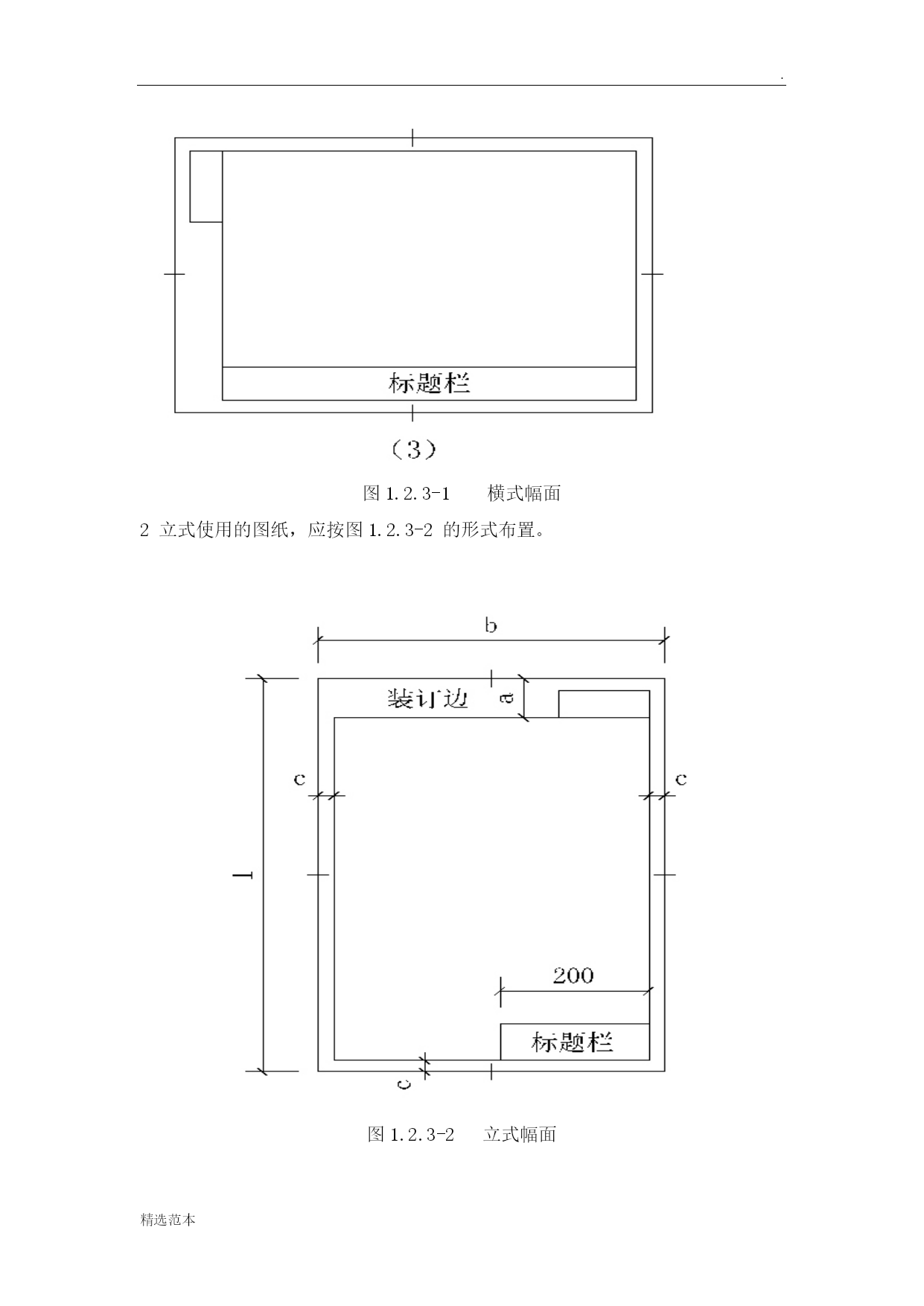

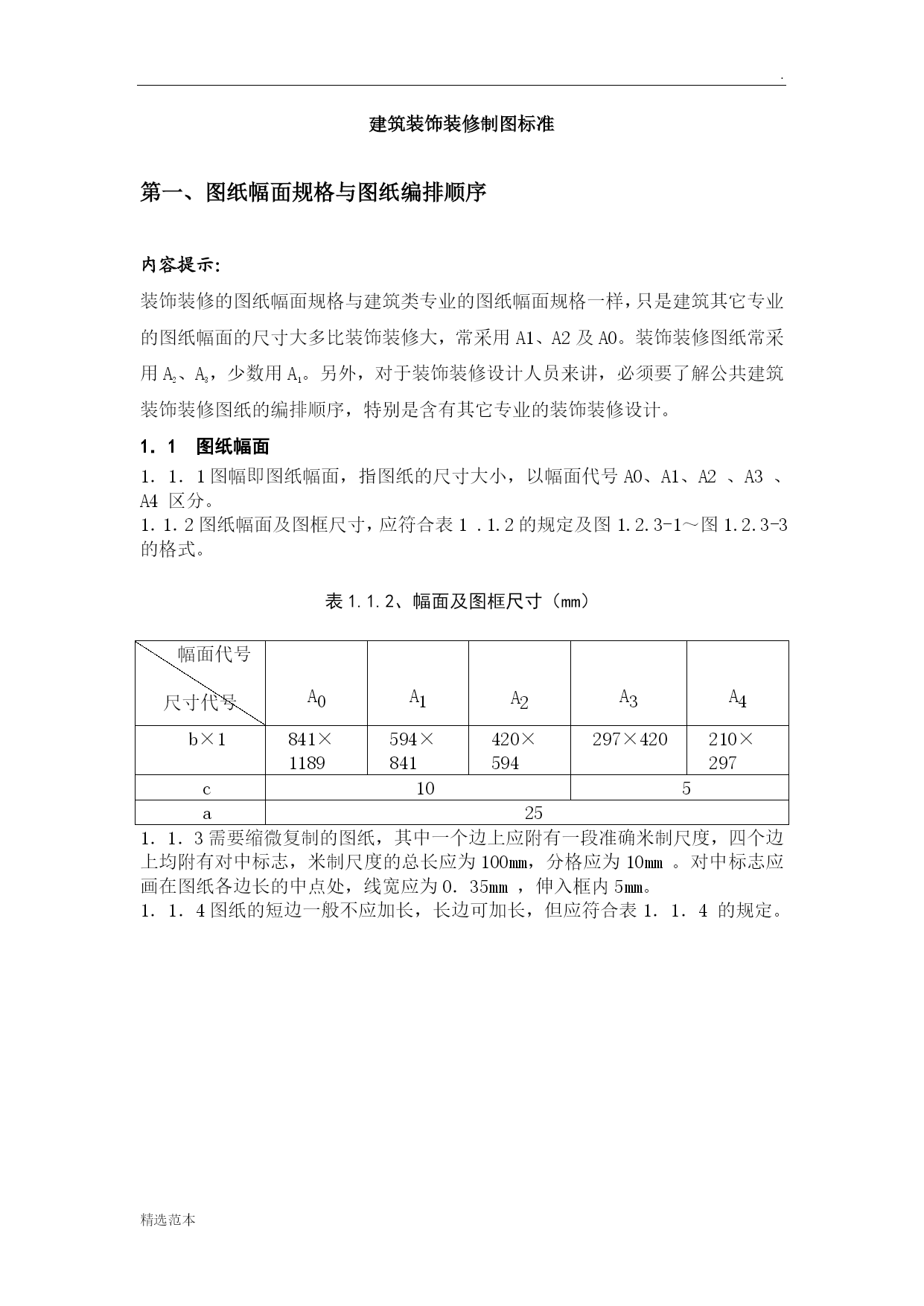

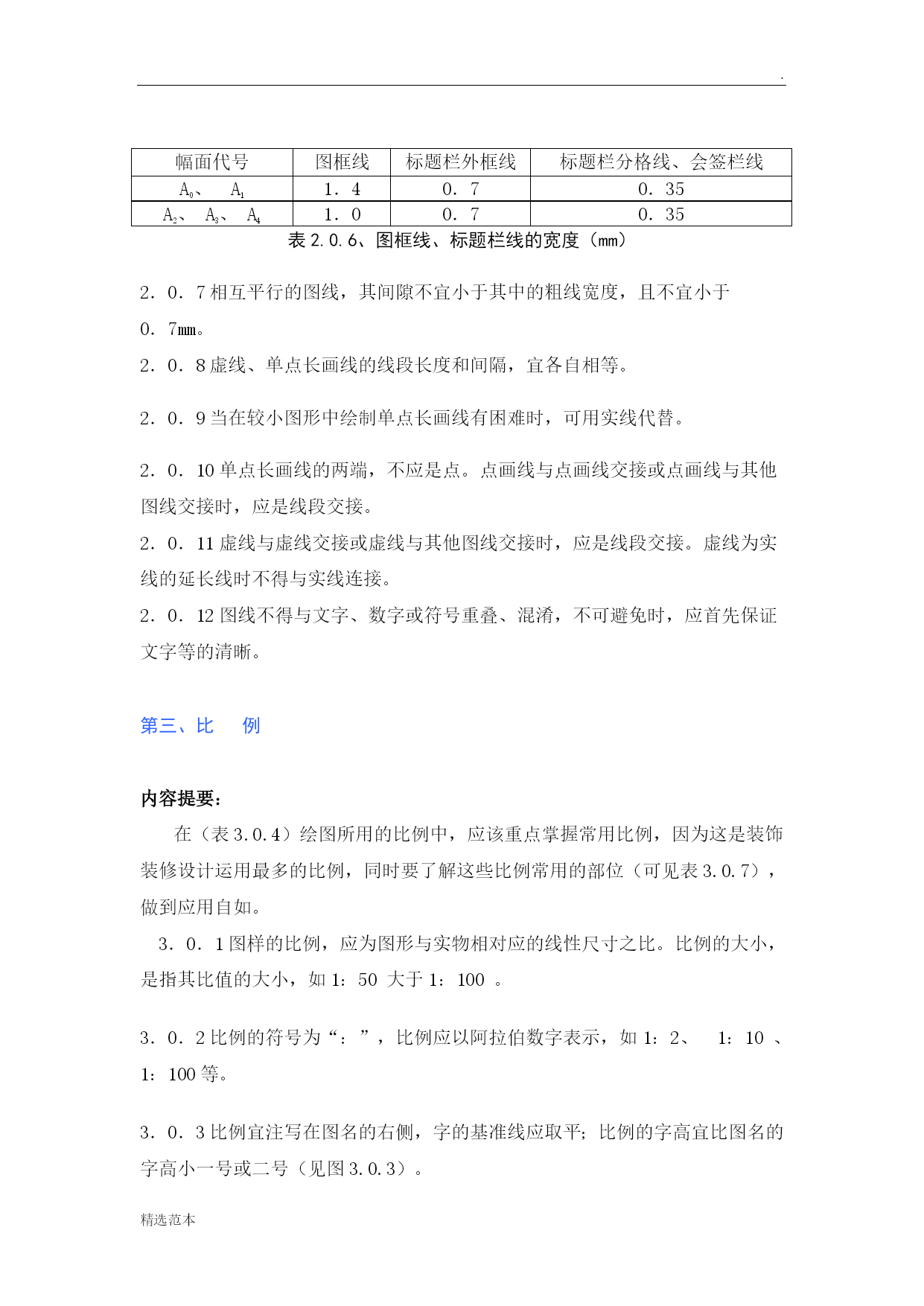

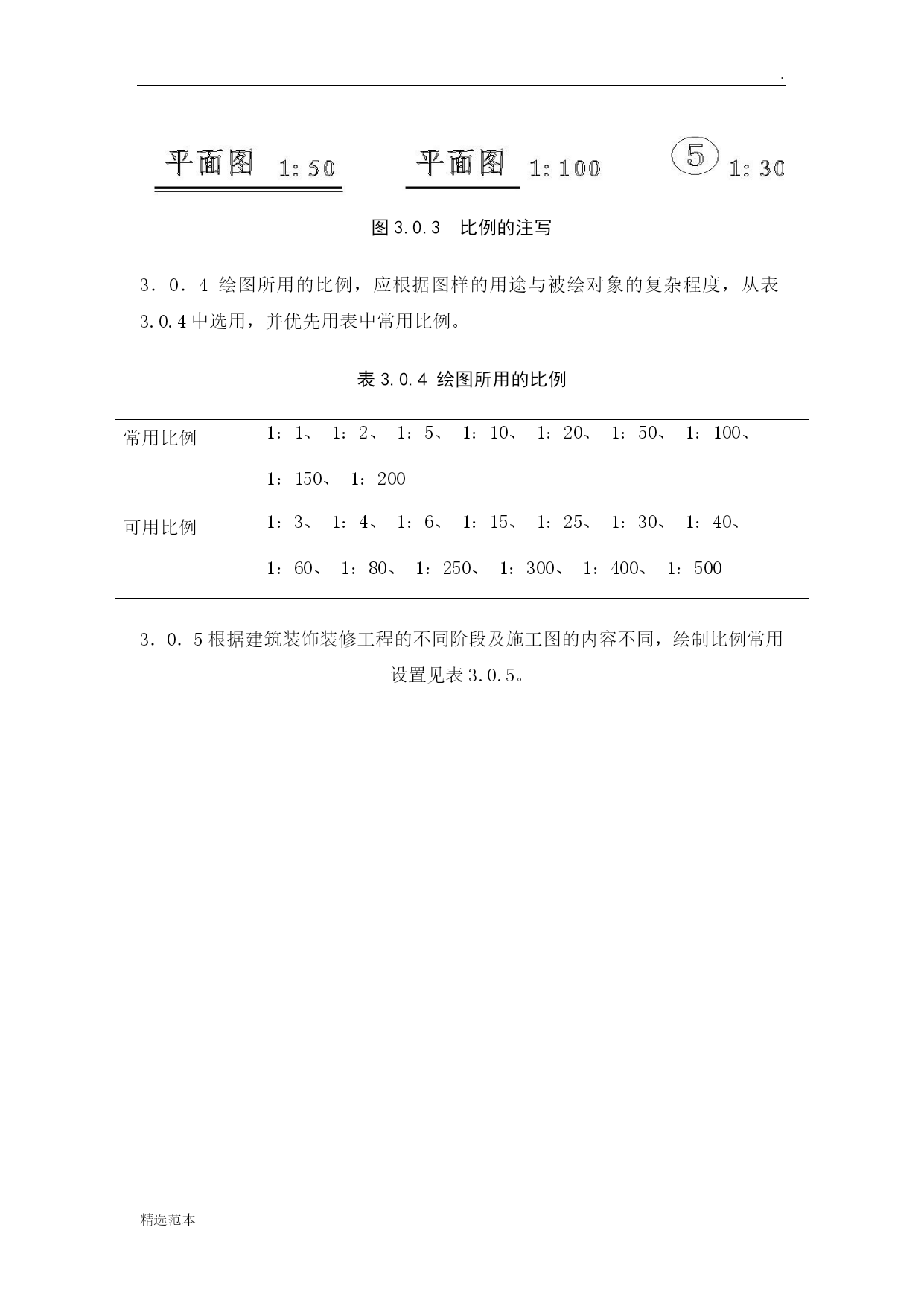

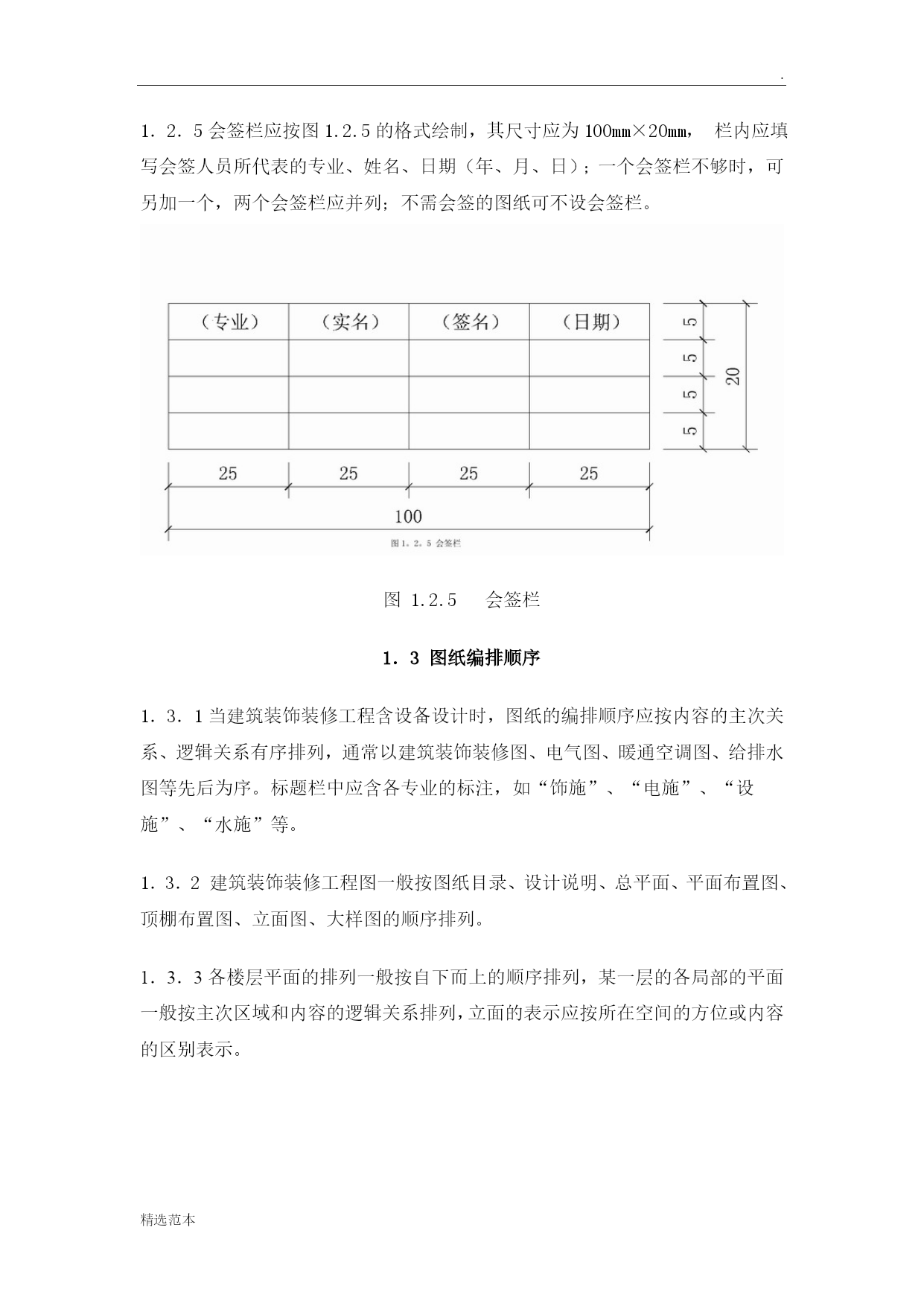

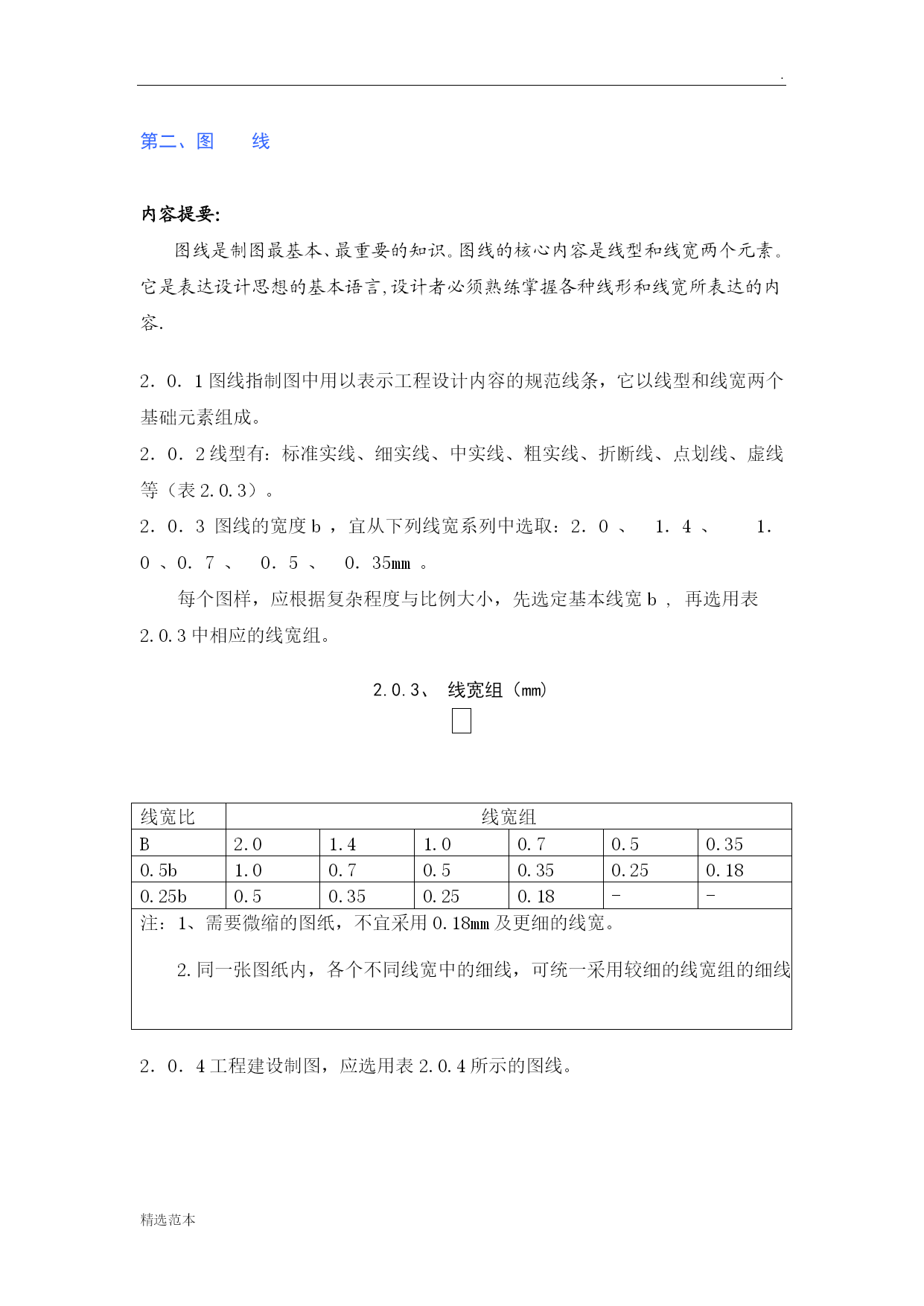

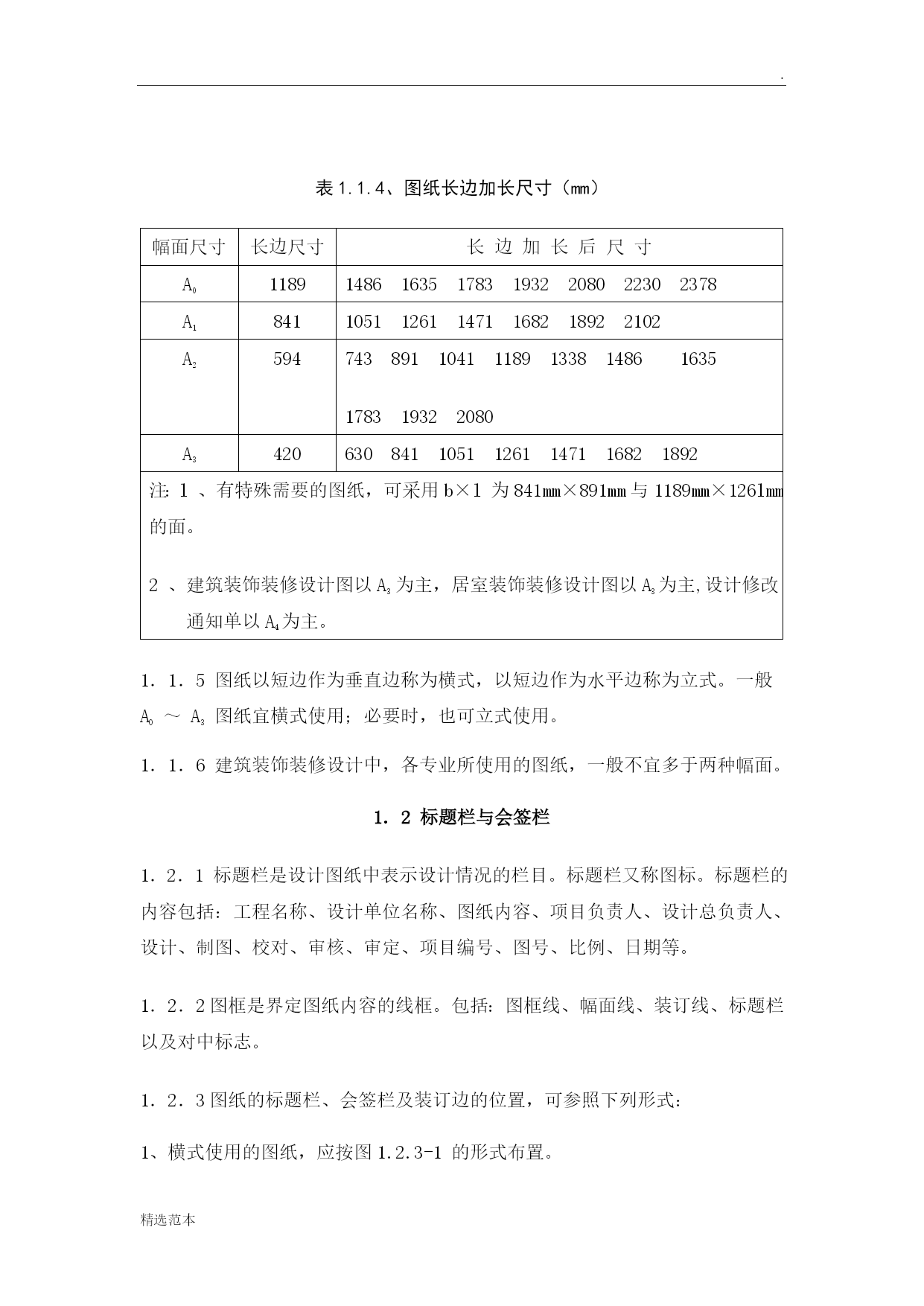

.精选范本建筑装饰装修制图标准目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc300905624"第一、图纸幅面规格与图纸编排顺序PAGEREF_Toc300905624\h2HYPERLINK\l"_Toc300905625"第二、图线PAGEREF_Toc300905625\h7HYPERLINK\l"_Toc300905626"第三、比例PAGEREF_Toc300905626\h9HYPERLINK\l"_Toc300905627"第四、符号PAGEREF_Toc300905627\h12HYPERLINK\l"_Toc300905628"第五、定位轴线PAGEREF_Toc300905628\h21HYPERLINK\l"_Toc300905629"第六、尺寸标注PAGEREF_Toc300905629\h26HYPERLINK\l"_Toc300905630"第七、常用建筑装饰装修材料图例PAGEREF_Toc300905630\h40建筑装饰装修制图标准第一、图纸幅面规格与图纸编排顺序内容提示：装饰装修的图纸幅面规格与建筑类专业的图纸幅面规格一样，只是建筑其它专业的图纸幅面的尺寸大多比装饰装修大，常采用A1、A2及A0。装饰装修图纸常采用A2、A3，少数用A1。另外，对于装饰装修设计人员来讲，必须要了解公共建筑装饰装修图纸的编排顺序，特别是含有其它专业的装饰装修设计。1．1图纸幅面1．1．1图幅即图纸幅面，指图纸的尺寸大小，以幅面代号A0、A1、A2、A3、A4区分。1．1．2图纸幅面及图框尺寸，应符合表1.1.2的规定及图1.2.3-1～图1.2.3-3的格式。表1.1.2、幅面及图框尺寸（mm）幅面代号尺寸代号A0A1A2A3A4b×1841×1189594×841420×594297×420210×297c105a251．1．3需要缩微复制的图纸，其中一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0．35mm，伸入框内5mm。1．1．4图纸的短边一般不应加长，长边可加长，但应符合表1．1．4的规定。表1.1.4、图纸长边加长尺寸（mm）幅面尺寸长边尺寸长边加长后尺寸A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：l、有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×126lmm的面。2、建筑装饰装修设计图以A3为主，居室装饰装修设计图以A3为主,设计修改通知单以A4为主。1．1．5图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般AO～A3图纸宜横式使用；必要时，也可立式使用。1．1．6建筑装饰装修设计中，各专业所使用的图纸，一般不宜多于两种幅面。1．2标题栏与会签栏1．2．1标题栏是设计图纸中表示设计情况的栏目。标题栏又称图标。标题栏的内容包括：工程名称、设计单位名称、图纸内容、项目负责人、设计总负责人、设计、制图、校对、审核、审定、项目编号、图号、比例、日期等。1．2．2图框是界定图纸内容的线框。包括：图框线、幅面线、装订线、标题栏以及对中标志。1．2．3图纸的标题栏、会签栏及装订边的位置，可参照下列形式：1、横式使用的图纸，应按图1.2.3-1的形式布置。图1.2.3-1横式幅面2立式使用的图纸，应按图1.2.3-2的形式布置。图1.2.3-2立式幅面1．2．4标题栏应按图1.2.4所示，根据工程需要选择确定其尺寸、格式及分区。签字区应包含实名列和签名列。涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。标题栏的放置位置主要有以下三种：⑴在图框右下角，如图1.2.3-1-(1)；⑵在图框的右侧并竖排标题栏内，如图1.2.3-1-(2)；⑶在图框的下部并横排标题内，如图1.2.3-1-(3)。图1.2.4标题栏1．2．5会签栏应按图1.2.5的格式绘制，其尺寸应为100mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。图1.2.5会签栏1．
