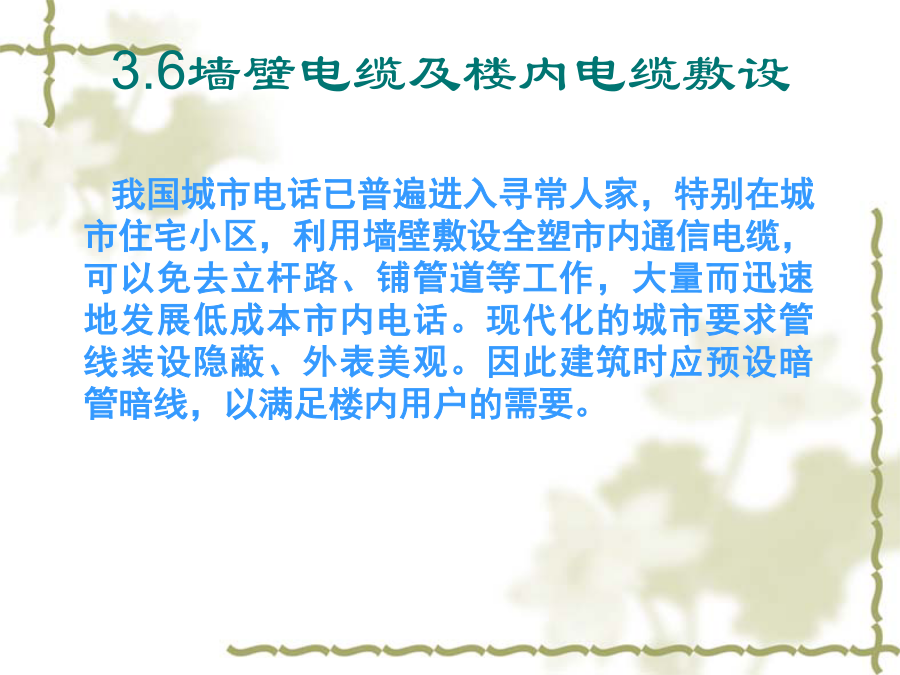

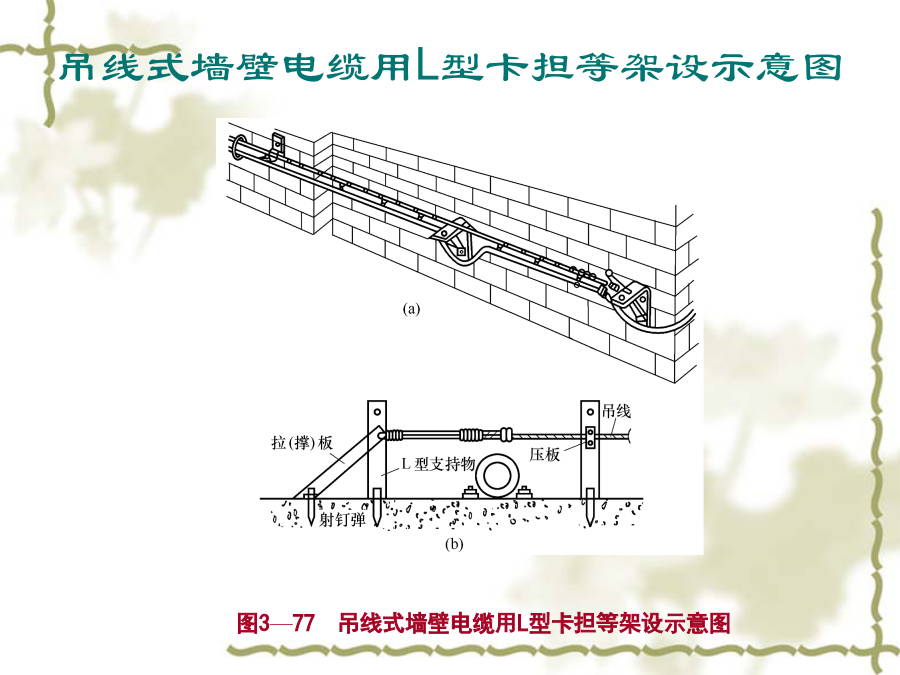

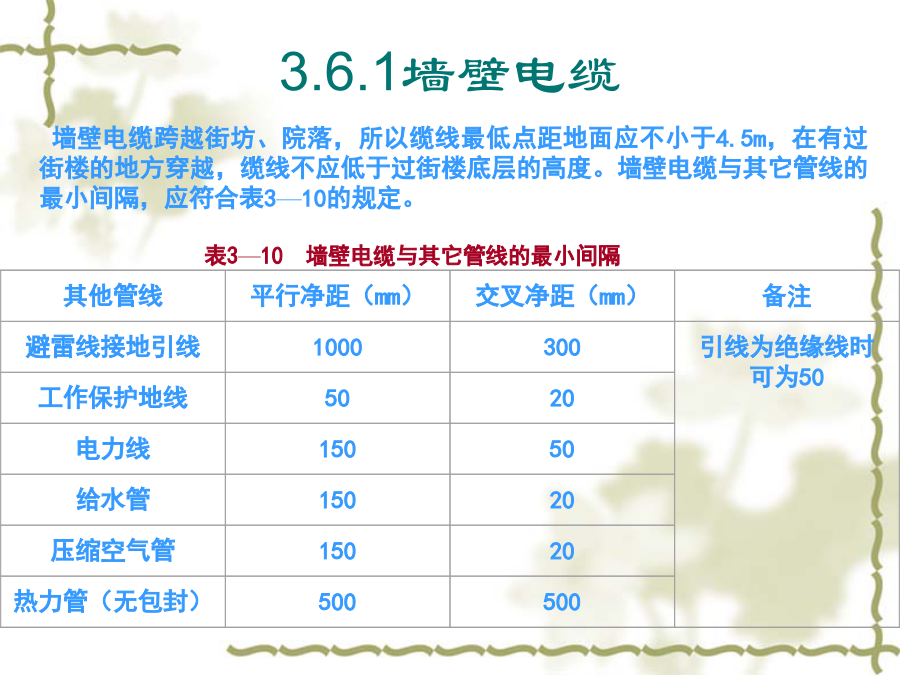

我国城市电话已普遍进入寻常人家，特别在城市住宅小区，利用墙壁敷设全塑市内通信电缆，可以免去立杆路、铺管道等工作，大量而迅速地发展低成本市内电话。现代化的城市要求管线装设隐蔽、外表美观。因此建筑时应预设暗管暗线，以满足楼内用户的需要。墙壁电缆跨越街坊、院落，所以缆线最低点距地面应不小于4.5m，在有过街楼的地方穿越，缆线不应低于过街楼底层的高度。墙壁电缆与其它管线的最小间隔，应符合表3—10的规定。墙壁电缆的敷设方式有自承式、吊线式、卡钩式（卡固式），一般沿室外墙壁敷设时宜采用自承式或吊线式，室内墙壁敷设时宜采用卡钩式。1.自承式墙壁电缆的敷设自承式电缆沿墙直线架设可采用角钢墙担。单条电缆直线架设安装方法见图3—71所示。沿墙自承式电缆做终端时，应使用终端转角墙担，转角墙担水平放置，平面朝上，如图3—73所示。吊线式墙壁电缆，在墙壁上的敷设形式有水平敷设与垂直敷设。当吊线水平敷设时其终端可用有眼拉攀，中间的支持物用吊线支架装设。终端装置和中间支持物均用金属膨胀螺栓固定在墙壁上，如图3—75所示。吊线式墙壁电缆的吊线终端，一般使用U型钢卡，其制作方法如图3—81所示。卡钩的固定方法很多，有扩张螺钉、木塞木螺钉、水泥钢钉、射钉（即用射钉枪射入墙体的钢钉）等。如采用钢钉，工程进展速度较快，具体采用哪种方法，因地制宜。沿墙架设卡钩式电缆，由于卡钩的形状不同钉固方式不同，钉固单卡钩的螺钉应置于电缆下方；用挂带式卡钩卡挂沿墙电缆，钉固挂带的螺钉应置于电缆下方；采用U型卡钩（俗称骑马钉），电缆上、下应各钉一颗螺钉。但无论采用哪种方法卡挂电缆，钉固螺钉均应在电缆的一方或两方。卡钩的间隔距离要均匀，水平方向为50cm，垂直方向为100cm。如遇转弯或其它特殊情况时，可适当缩短或延长，垂直方向的单卡钩眼应在电缆右侧。电缆转弯时，两边10～25cm处应用卡钩或挂带固定。墙壁电缆通过门窗时应不影响门窗的开闭，保持整齐美观，—般可沿阳台窗台等间断或连续的楼层凸出物布放，如图3—84所示。暗管一般采用钢管或塑料管。钢管的机械强度大、使用年限长，但重量大、价格贵。塑料管一般采用聚氯乙烯管，有以下优点：重量轻，减少房屋负荷；管壁光滑、阻力小、布放电缆时引起的损伤机会少；施工容易、易于弯曲可根据房屋轮廓弯成不同形状；绝缘良好，与电力线平行或交叉时，能起到保护作用；不怕腐蚀，敷设在近海潮湿地区尤为适宜；价格低廉。由于塑料管具有上述优点，已成为当前楼内暗管材料的主流。暗管两端管口应衬垫橡皮，以保护电缆，水平有缝管的接缝应置于管身的上方。暗管转弯的曲率半径应大于可穿放最大电缆的最小曲率半径，转角角度必须大于900，一根暗管不得有两个以上的转角且不得有“S”弯。图3—86楼内电缆的引入室内配线箱箱体为一个木箱或注塑成型箱，内装若干块20或50对的穿线板与挂线板，箱的上下壁均设有电缆引入孔，外侧设有箱门，既可装于墙内也可设于墙上。单元式住宅楼，一般采用墙内配线箱，如图3—88所示。楼梯道配线箱图图3—91配线箱内电缆走向及端子板安装位置（1）水平暗管内的电缆布放首先根据设计规定进行现场核实管孔位置、电缆规格程式，检查暗管管口并把管口倒钝，以便布放过程中保护电缆。由两人在两端向前或向后牵动管内引线，检查管路是否畅通，如发现管路不够畅通，应检查原因，必要时，应在布放的电缆上使用润滑剂，然后用网套牵引头牵引电缆，进入该段暗管。（2）垂直暗管内的电缆布放垂直暗管内的电缆布放与水平暗管内的电缆布放基本相同，一般采用自上而下布放，需要时也可自下而上布放。如果跨楼层布放，跨层的楼面需有人监护电缆，直到布放完毕。在配线箱内余长，应圈好绑扎在配线箱内，并用棉纱等材料堵塞管孔与电缆间的空隙及空余的管孔。由于市内通信电缆网规模的不断扩大，电话局的终局容量高达几万门到10万门。电缆进局一般采用组合管道或隧道。1.组合管道由各种不同管径的电缆管道组合在一起形成的管道群就称为组合管道，它是根据不同的电缆外径选择一定比例的不同管径的管道组合而成。一般来说，需要有50％以上内径为108～110mm的管孔，局所容量较大时，应增加到70％～80％，用来穿放大对数、小线径的用户全塑电缆，电缆对数一般为2400对，也可达4000～6000对。大约需求30％～40％内径为100mm的管孔，局所容量较大时可减少到15％左右，用来穿放一般电缆。根据实际需要应有少量的（ø30～ø60）mm的管孔，供穿放光缆及专用电缆之用。2.隧道在出局人孔到地下电缆进线室之间修筑隧道是进局电缆较为理想的一种方式，在隧道两侧的墙壁上安装上多层铁架，可使电缆方便而有序的敷设。电缆由管孔或隧道进入电缆室后，其走向、排列和在电缆铁架托板上的位置应按设计处理。一般来讲，电缆上线铁架应附装在电缆室一侧的墙壁上，
