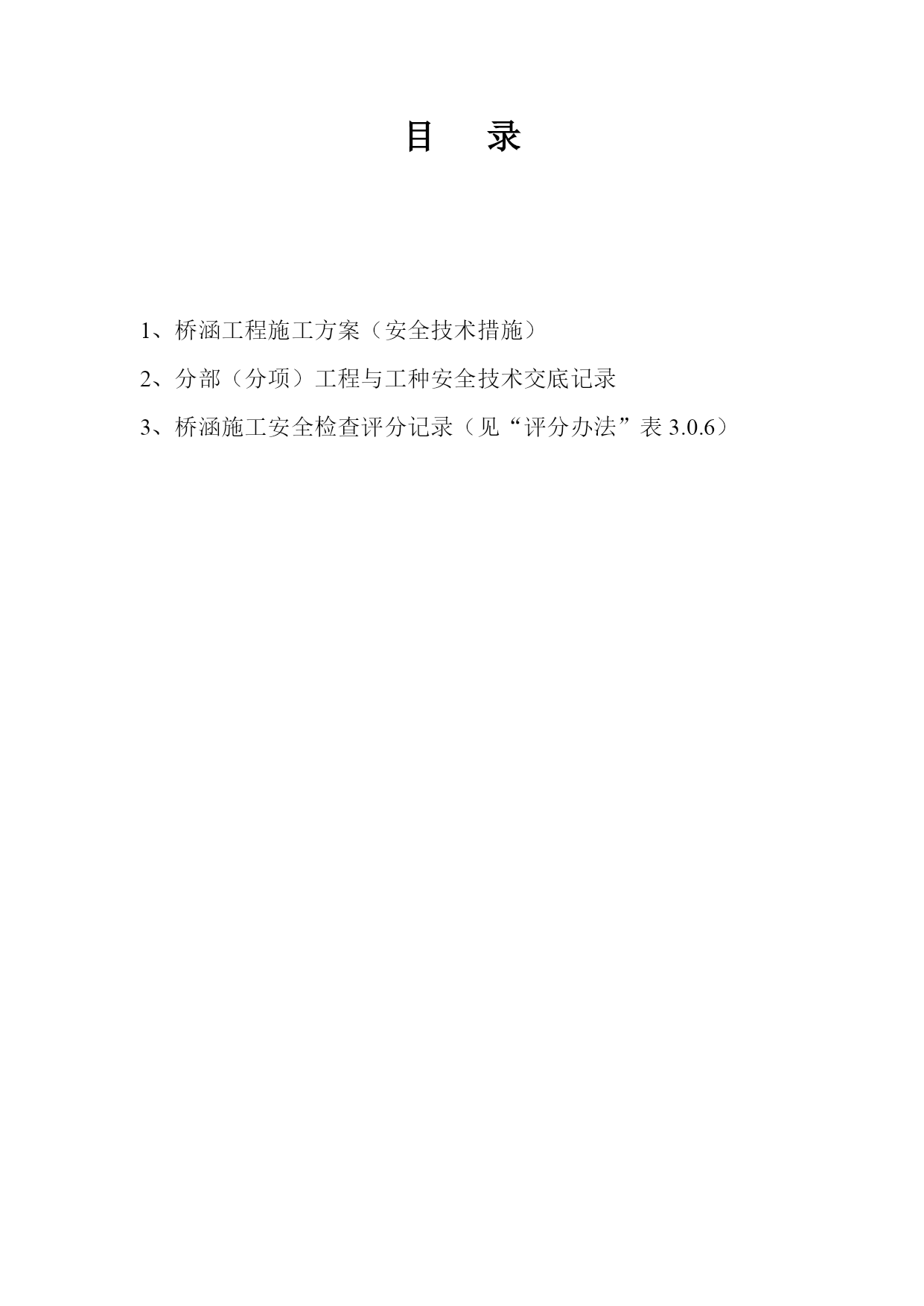

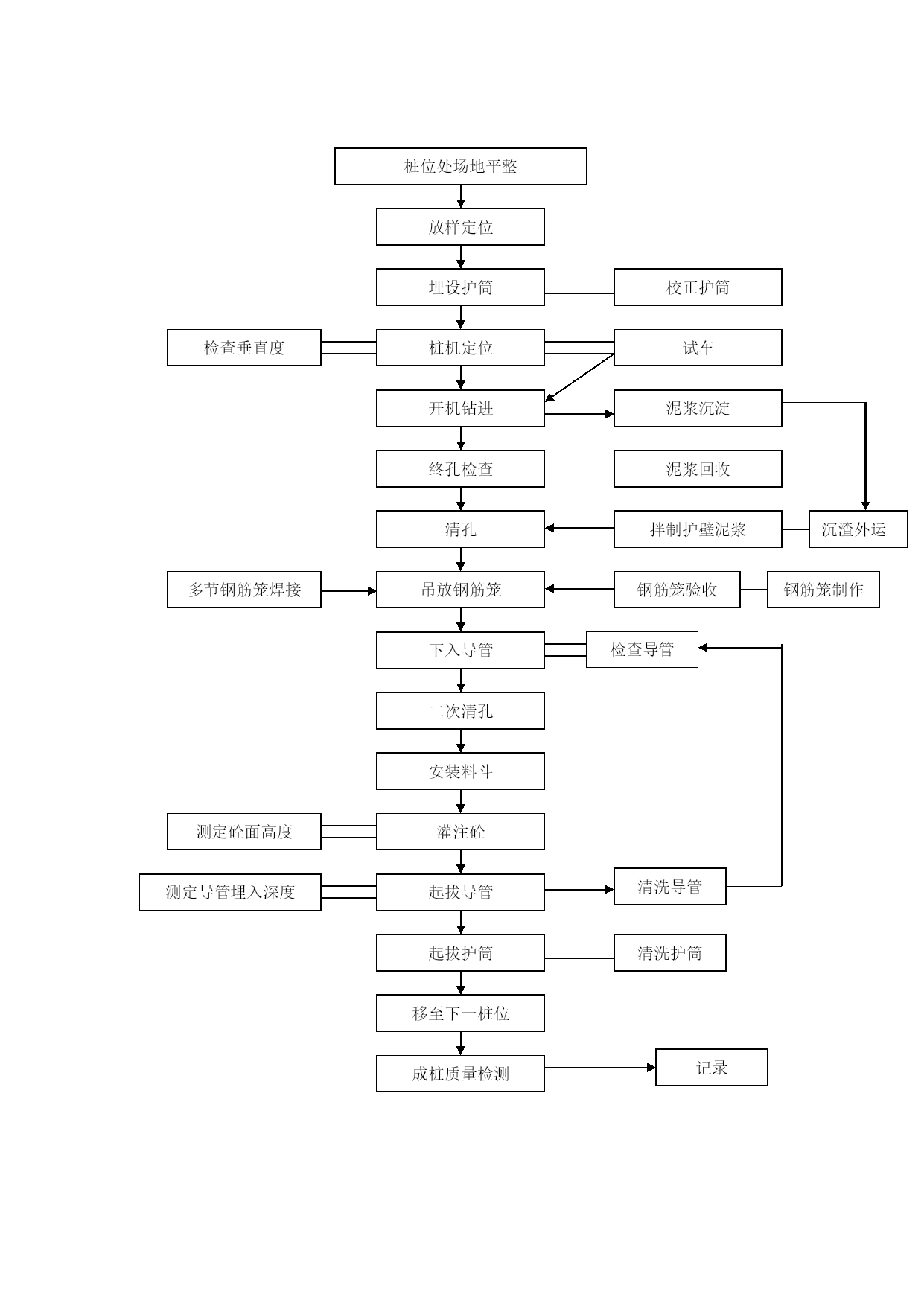

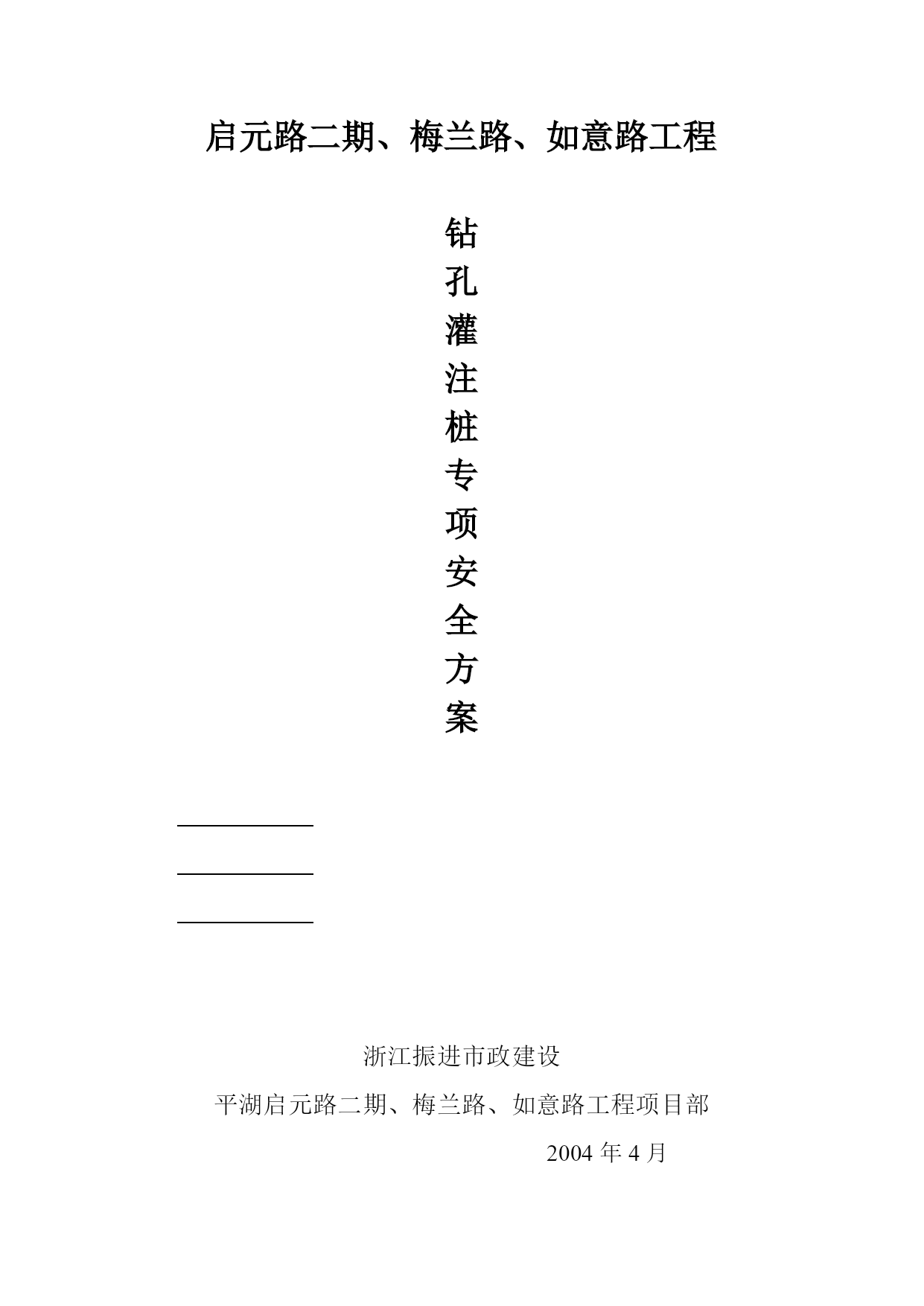

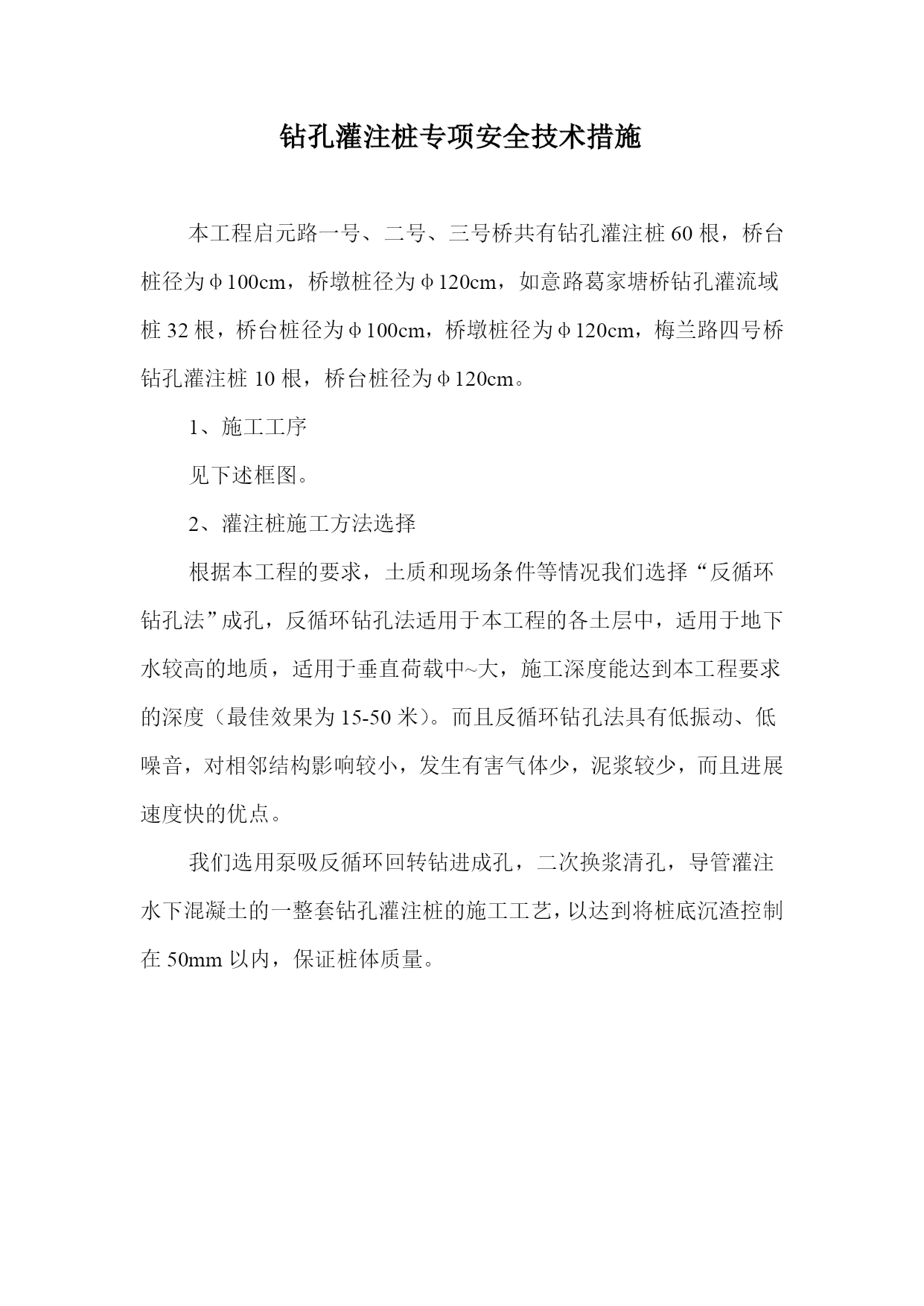

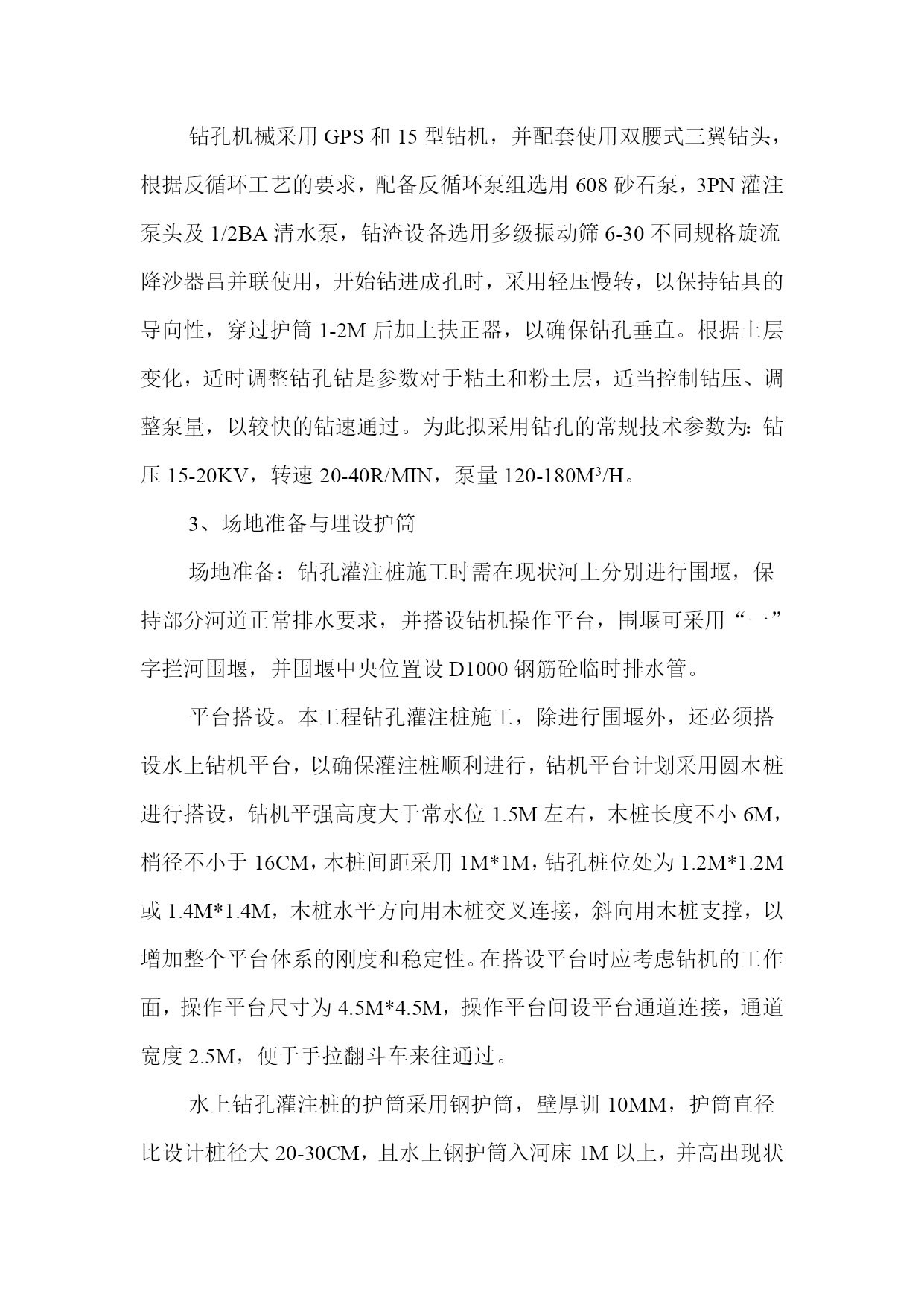

市政工程施工安全台帐(五)桥涵工程施工（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）市政工程施工安全台帐（五）桥涵工程施工施工单位工程名称项目经理安全员开竣工日期浙江省建设厅城建处制目录1、桥涵工程施工方案（安全技术措施）2、分部（分项）工程与工种安全技术交底记录3、桥涵施工安全检查评分记录（见“评分办法”表3.0.6）桥涵工程施工方案（安全技术措施）启元路二期、梅兰路、如意路工程钻孔灌注桩专项安全方案浙江振进市政建设平湖启元路二期、梅兰路、如意路工程项目部2004年4月钻孔灌注桩专项安全技术措施本工程启元路一号、二号、三号桥共有钻孔灌注桩60根，桥台桩径为φ100cm，桥墩桩径为φ120cm，如意路葛家塘桥钻孔灌流域桩32根，桥台桩径为φ100cm，桥墩桩径为φ120cm，梅兰路四号桥钻孔灌注桩10根，桥台桩径为φ120cm。1、施工工序见下述框图。2、灌注桩施工方法选择根据本工程的要求，土质和现场条件等情况我们选择“反循环钻孔法”成孔，反循环钻孔法适用于本工程的各土层中，适用于地下水较高的地质，适用于垂直荷载中~大，施工深度能达到本工程要求的深度（最佳效果为15-50米）。而且反循环钻孔法具有低振动、低噪音，对相邻结构影响较小，发生有害气体少，泥浆较少，而且进展速度快的优点。我们选用泵吸反循环回转钻进成孔，二次换浆清孔，导管灌注水下混凝土的一整套钻孔灌注桩的施工工艺，以达到将桩底沉渣控制在50mm以内，保证桩体质量。桩位处场地平整放样定位校正护筒埋设护筒检查垂直度试车桩机定位泥浆回收泥浆沉淀开机钻进终孔检查沉渣外运清孔拌制护壁泥浆多节钢筋笼焊接钢筋笼制作钢筋笼验收吊放钢筋笼检查导管下入导管二次清孔安装料斗测定砼面高度灌注砼清洗导管测定导管埋入深度起拔导管清洗护筒起拔护筒移至下一桩位记录成桩质量检测钻孔机械采用GPS和15型钻机，并配套使用双腰式三翼钻头，根据反循环工艺的要求，配备反循环泵组选用608砂石泵，3PN灌注泵头及1/2BA清水泵，钻渣设备选用多级振动筛6-30不同规格旋流降沙器吕并联使用，开始钻进成孔时，采用轻压慢转，以保持钻具的导向性，穿过护筒1-2M后加上扶正器，以确保钻孔垂直。根据土层变化，适时调整钻孔钻是参数对于粘土和粉土层，适当控制钻压、调整泵量，以较快的钻速通过。为此拟采用钻孔的常规技术参数为：钻压15-20KV，转速20-40R/MIN，泵量120-180M3/H。3、场地准备与埋设护筒场地准备：钻孔灌注桩施工时需在现状河上分别进行围堰，保持部分河道正常排水要求，并搭设钻机操作平台，围堰可采用“一”字拦河围堰，并围堰中央位置设D1000钢筋砼临时排水管。平台搭设。本工程钻孔灌注桩施工，除进行围堰外，还必须搭设水上钻机平台，以确保灌注桩顺利进行，钻机平台计划采用圆木桩进行搭设，钻机平强高度大于常水位1.5M左右，木桩长度不小6M，梢径不小于16CM，木桩间距采用1M*1M，钻孔桩位处为1.2M*1.2M或1.4M*1.4M，木桩水平方向用木桩交叉连接，斜向用木桩支撑，以增加整个平台体系的刚度和稳定性。在搭设平台时应考虑钻机的工作面，操作平台尺寸为4.5M*4.5M，操作平台间设平台通道连接，通道宽度2.5M，便于手拉翻斗车来往通过。水上钻孔灌注桩的护筒采用钢护筒，壁厚训10MM，护筒直径比设计桩径大20-30CM，且水上钢护筒入河床1M以上，并高出现状河床常水位1.2M左右。4、桩机定位桩机为滚筒式，下垫枕木方可行走定位，枕木应垫平垫实，便于控制桩机定位和桩架垂直。桩机定位时，要确保钻杆中心对准桩位中心，并用线锤调整桩架和钻杆在纵向和横向的垂直度，符合设计规范要求后将桩机固定。6、钻进作业钻机安装就位并具备开钻条件后，应先进行试钻。开始钻孔时，应稍提钻杆，在护筒内打浆，开动泥浆泵进行循环。待泥浆均匀后开始钻进。进尺应适应控制，在护筒底部应低档慢速钻进，超过一定深度后方可按土质情况以正常速度钻进，并作详细的现场钻进记录，作为原始资料。为防止钻孔偏差，应在安装钻机时注意转盘中心，卡孔和护筒中心应在一条直线上并在施工时经常检查后纠正。钻杆接头应逐个检查，及时调整，主动钻杆要保持调直状态。若发现地质情况与勘测单位提供的不符应及时与相关单位联系解决。当孔底达到设计标高时，应立即进行终孔检查，检查孔深、孔径和倾斜情况，经检查合格后立即进行
