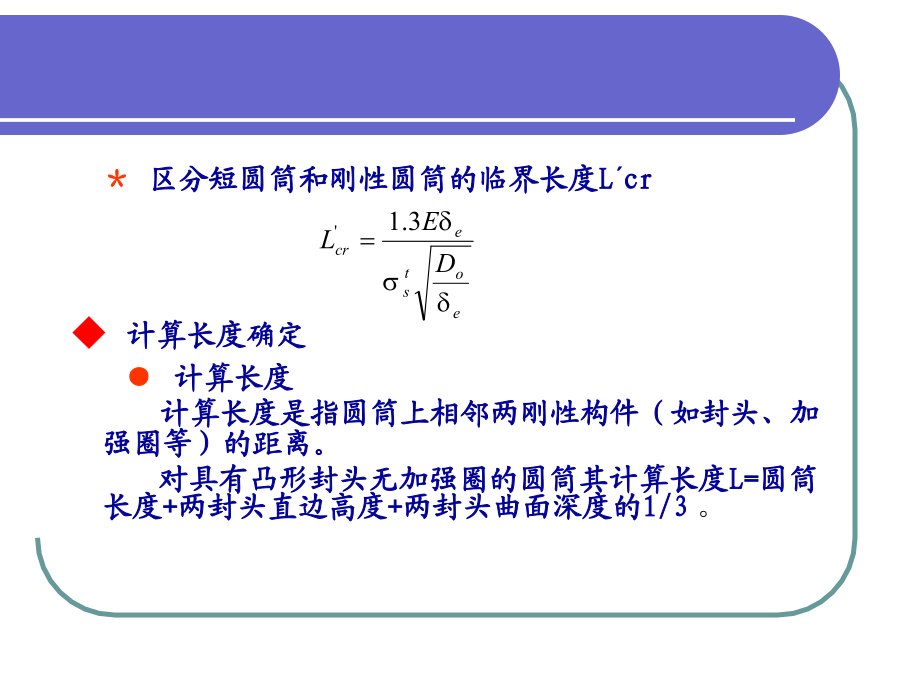

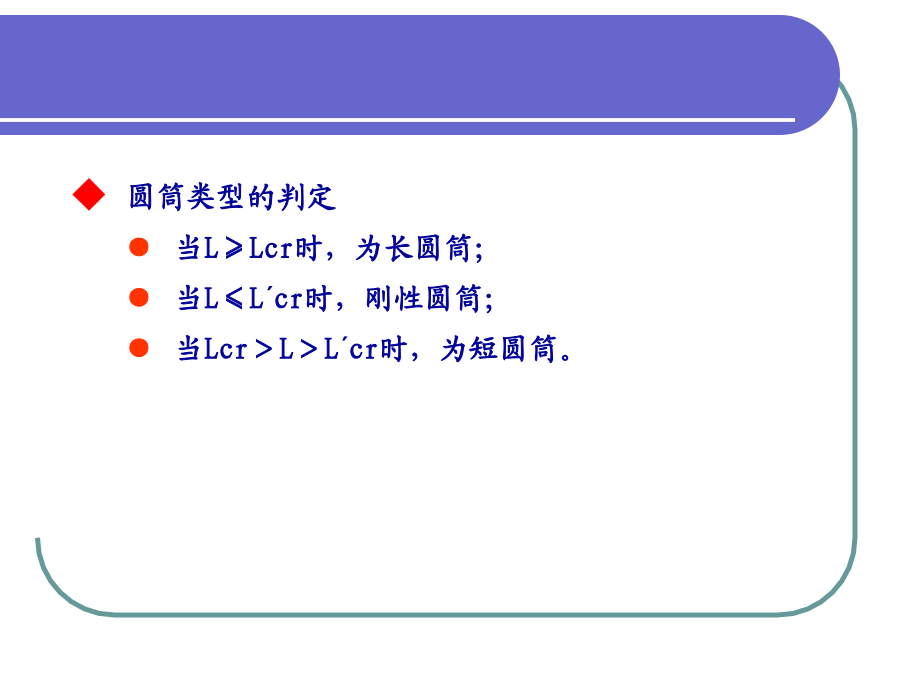

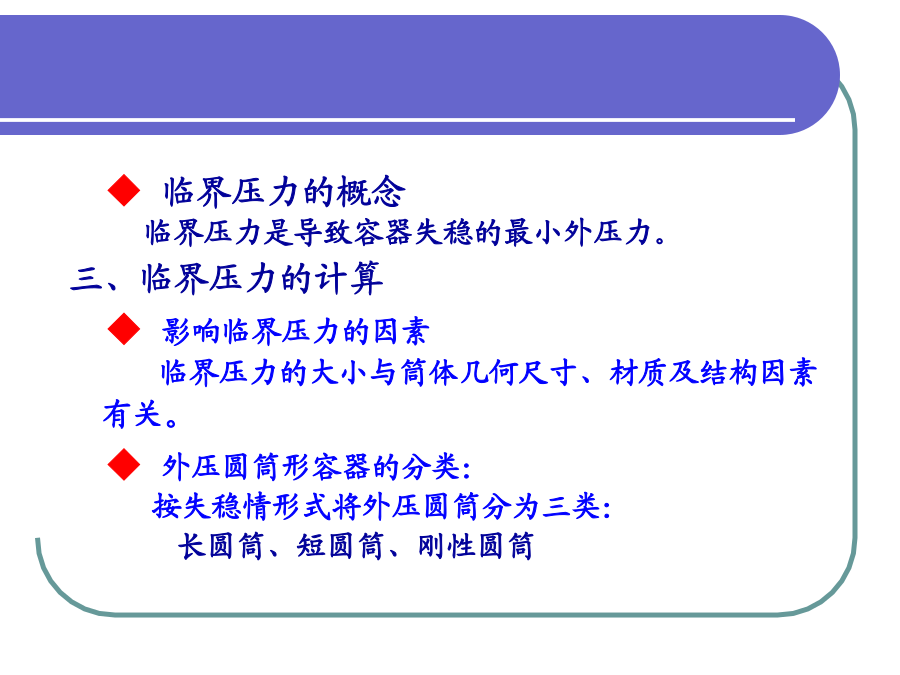

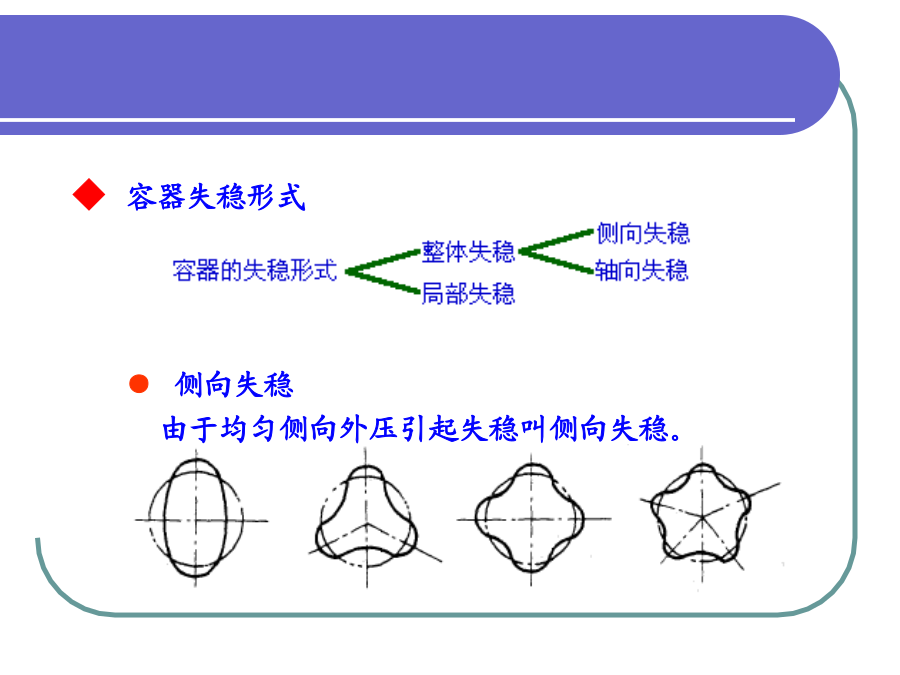

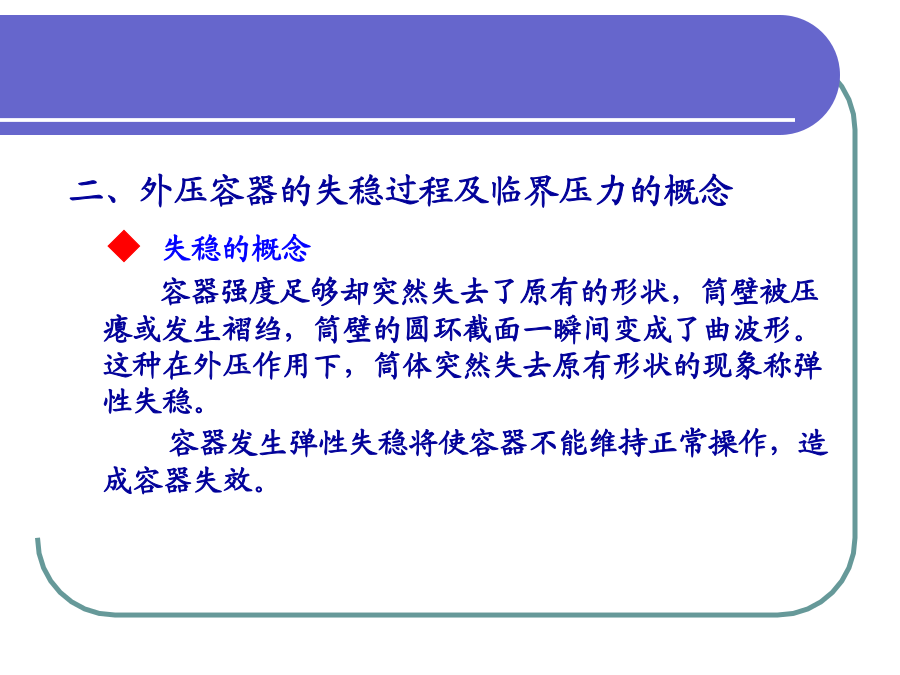

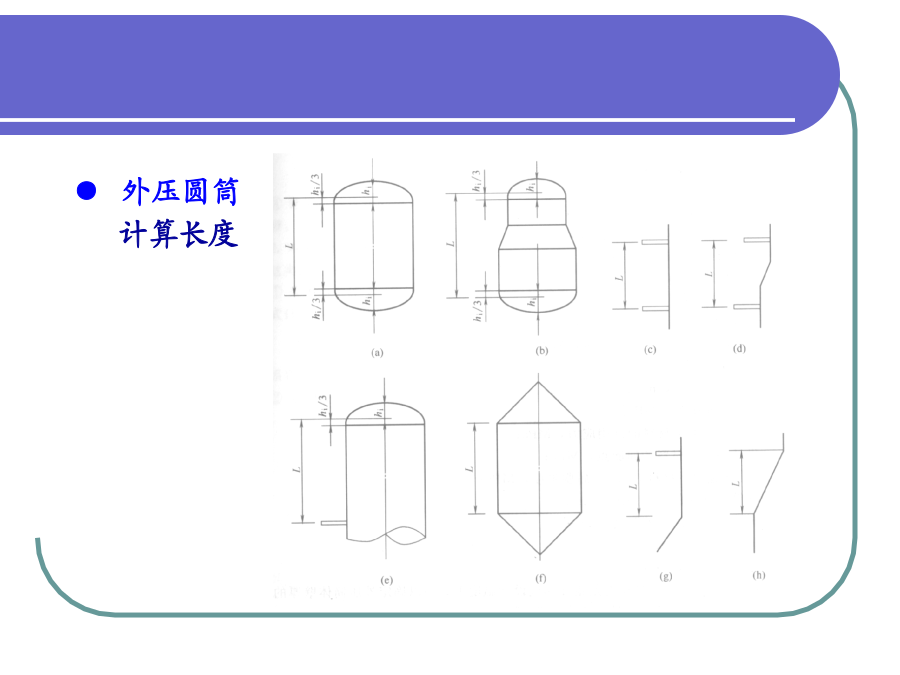

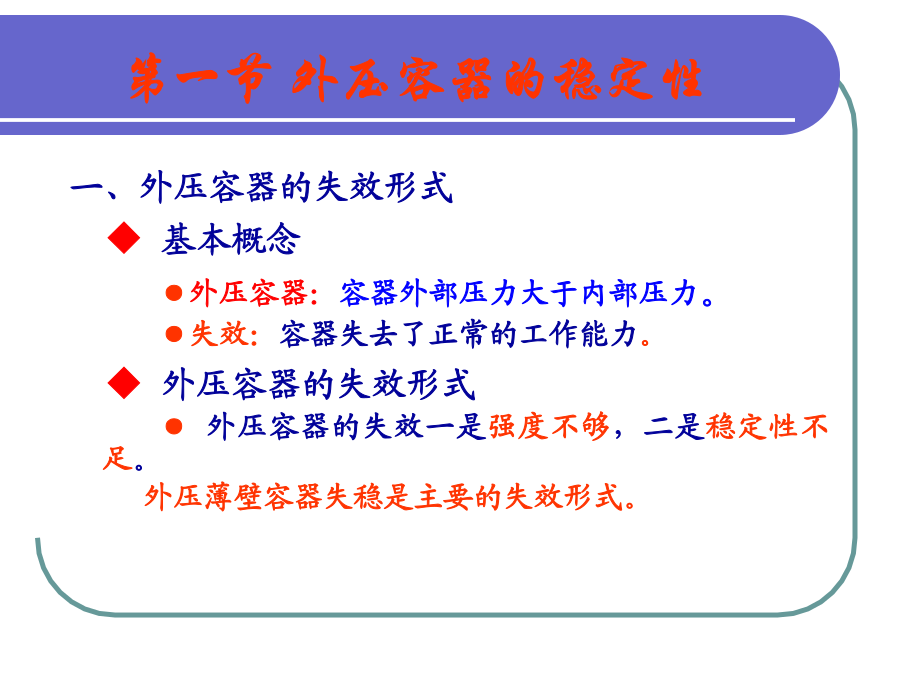

第一节外压容器的稳定性二、外压容器的失稳过程及临界压力的概念◆失稳的概念容器强度足够却突然失去了原有的形状，筒壁被压瘪或发生褶绉，筒壁的圆环截面一瞬间变成了曲波形。这种在外压作用下，筒体突然失去原有形状的现象称弹性失稳。容器发生弹性失稳将使容器不能维持正常操作，造成容器失效。◆容器失稳形式●侧向失稳由于均匀侧向外压引起失稳叫侧向失稳。●轴向失稳薄壁圆筒承受轴向外压，当载荷达到某一数值时，也会丧失稳定性。失稳，仍具有圆环截面，但破坏了母线的直线性，母线产生了波形，即圆筒发生了褶绉。●局部失稳在支座或其他支承处以及在安装运输中由于过大的局部外压也可能引起局部失稳。◆临界压力的概念临界压力是导致容器失稳的最小外压力。三、临界压力的计算◆影响临界压力的因素临界压力的大小与筒体几何尺寸、材质及结构因素有关。◆外压圆筒形容器的分类：按失稳情形式将外压圆筒分为三类：长圆筒、短圆筒、刚性圆筒◆临界压力的计算●长圆筒●短圆筒应用以上两式应满足两个条件：＊临界应力＊圆筒的圆度应符合GB150的规定。●刚性圆筒四、外压圆筒类型的判定◆临界长度计算●临界长度区分不同类型圆筒的特征长度。●临界长度的计算＊区分长圆筒和短圆筒的临界长度Lcr＊区分短圆筒和刚性圆筒的临界长度Lˊcr◆计算长度确定●计算长度计算长度是指圆筒上相邻两刚性构件（如封头、加强圈等）的距离。对具有凸形封头无加强圈的圆筒其计算长度L=圆筒长度+两封头直边高度+两封头曲面深度的1/3。●外压圆筒计算长度◆圆筒类型的判定●当L≥Lcr时，为长圆筒；●当L≤Lˊcr时，刚性圆筒；●当Lcr＞L＞Lˊcr时，为短圆筒。第二节外压薄壁容器壁厚确定二、外压薄壁容器不失稳的条件容器的稳定条件为：式中—计算外压力，MPa[p]—许用外压力，MPa.三、圆筒壁厚确定的解析法◆圆筒的厚度表达式●长圆筒●短圆筒◆壁厚确定的步骤●确定、pc、t、C、E、L、、、等相关参数；●假设圆筒的名义厚度，得；●计算临界长度、并与比较，确定圆筒的类型；●计算、[p]、●比较：若、且，则以上假设的满足要求；若＜，则重新假设另一较大的，重复以上各步、直至满足要求为止；若、但＞，则改用图算法。●校核压力试验时圆筒的强度。四、圆筒壁厚确定的图算法◆图解法的依据图算法的基础是解析法，将解析法的相关公式经过分析整理，绘制成两张图。一张图反映圆筒受外压力后，变形与几何尺寸之间的关系，称为几何参数计算图，另一张图反映不同材质的圆筒在不同温度下，所受外压力与变形之间关系的图，称为厚度计算图，此图不同的材料有不同的图。◆图算法的步骤利用图算法设计不同类型的圆筒其过程也有所不同，现以≥20的圆筒为例说明●确定、pc、t、C、E、L、、等相关参数；●假设圆筒的名义厚度，得●计算的值；●在几何参数计算图上，由L/Do和Do/δe在横坐标上找到系数A值，若L/DO大于50、用L/DO=50查图，若L/DO小于0.05，用L/DO=0.05查图；●根据圆筒所用材料选厚度计算图，在此图上由第（4）步所得A值和设计温度t在纵坐标上找到系数B值，并按下式计算许用外压力[p],即若A值落在设计温度下材料线的左方，则直接用下式计算许用外压力[p],即●比较若[p]≥pc,则以上假设的满足要求,否则重新假设另一较大的，重复以上各步、直至满足要求为止。●校核压力试验时圆筒的强度。五、外压封头壁厚确定的图算法受外压力的凸形封头（半球形、椭圆形、碟形），利用图算法按如下步骤确定壁厚。●假设封头的名义厚度，得●计算的值对半球形封头，Ri为半球形内半径；对椭圆形RO=K1Do，K1按表3-1查取；对碟形封头Ro=球面部分内半径。●计算临界应变A值●根据圆筒所用材料选厚度计算图，在此图上由第（3）步所得A值和设计温度t在纵坐标上找到系数B值，并按下式计算许用外压力[p],即若A值落在设计温度下材料线的左方，则直接用下式计算许用外压力[p],即●比较：若[p]≥pc,则以上假设的满足要求,否则重新假设另一较大的，重复以上各步、直至满足要求为止。对于承受外压力的锥形壳体，当半顶角α＞60o时，按平封头计算；当α≤60o时，因锥壳与圆筒连接处存在变形不协调而产生的边缘应力，所以在连接处附近圆筒和锥壳都要有足够的刚度，保证其在外压力作用下不会失稳。具体计算方法可参见GB150。第三节外压薄壁圆筒的加强圈◆加强圈的作用在壁厚一定时、设置加强圈可以减小计算长度，提高临界压力，也就是提高了圆筒的承载能力；在承载要求一定时，设置加强圈减小了计算长度，进而可减小圆筒的壁厚、节省材料。二、
