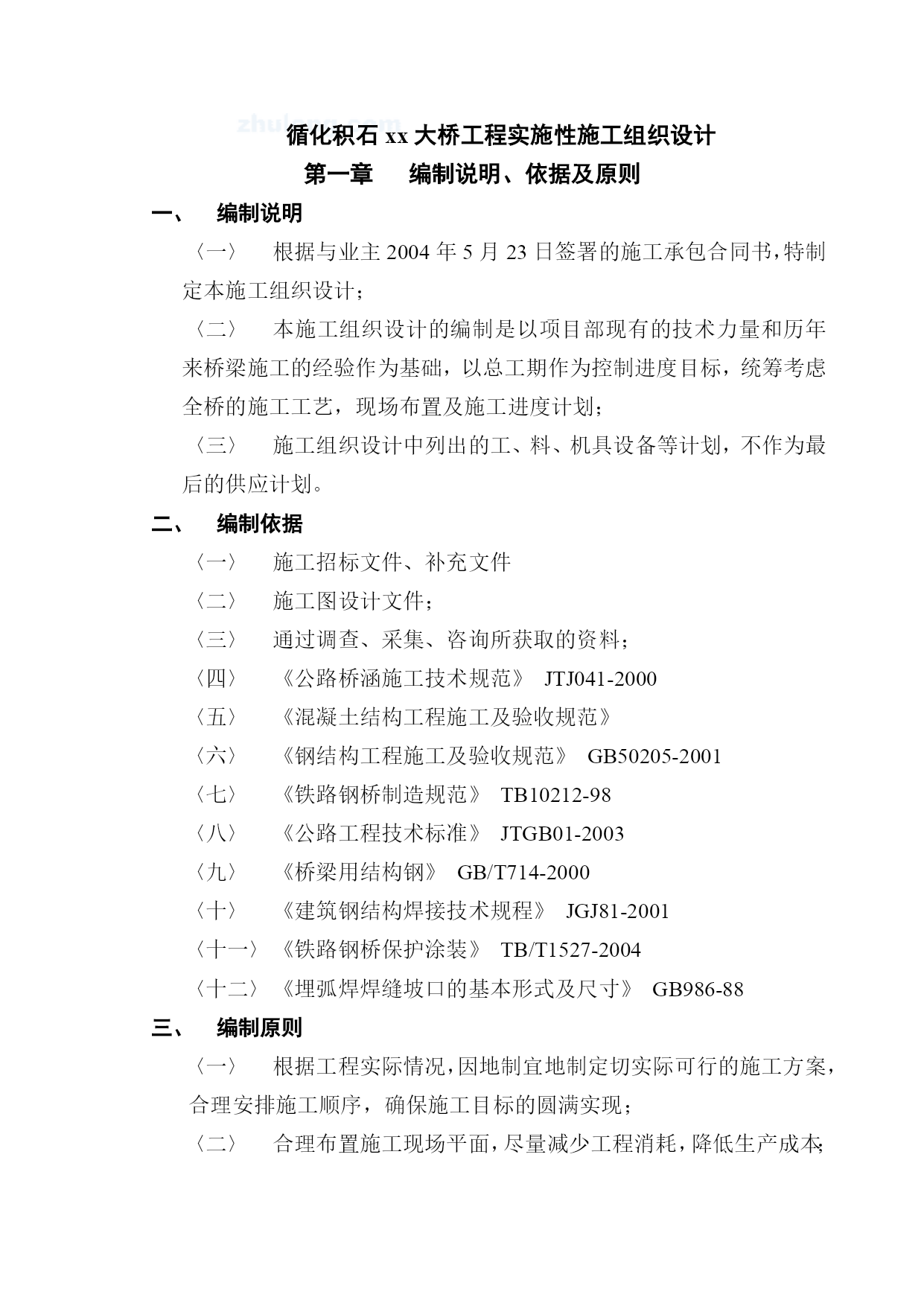

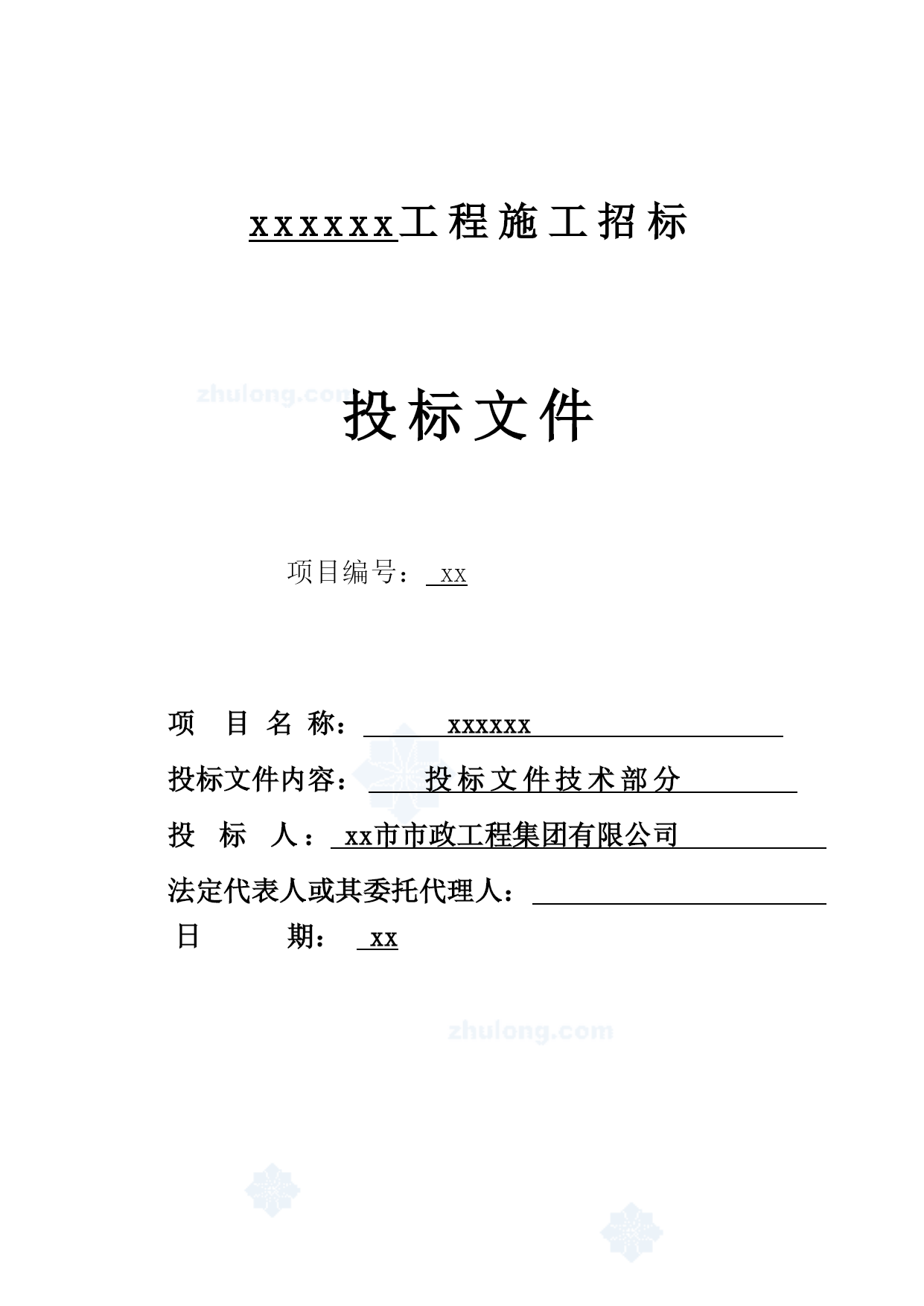

xxxxxx工程施工招标投标文件项目编号：xx项目名称：xxxxxx投标文件内容：投标文件技术部分投标人：xx市市政工程集团有限公司法定代表人或其委托代理人：日期：xx目录工程进度计划施工组织设计循化积石xx大桥工程实施性施工组织设计第一章编制说明、依据及原则编制说明根据与业主2004年5月23日签署的施工承包合同书，特制定本施工组织设计；本施工组织设计的编制是以项目部现有的技术力量和历年来桥梁施工的经验作为基础，以总工期作为控制进度目标，统筹考虑全桥的施工工艺，现场布置及施工进度计划；施工组织设计中列出的工、料、机具设备等计划，不作为最后的供应计划。编制依据施工招标文件、补充文件施工图设计文件；通过调查、采集、咨询所获取的资料；《公路桥涵施工技术规范》JTJ041-2000《混凝土结构工程施工及验收规范》《钢结构工程施工及验收规范》GB50205-2001《铁路钢桥制造规范》TB10212-98《公路工程技术标准》JTGB01-2003《桥梁用结构钢》GB/T714-2000《建筑钢结构焊接技术规程》JGJ81-2001《铁路钢桥保护涂装》TB/T1527-2004《埋弧焊焊缝坡口的基本形式及尺寸》GB986-88编制原则根据工程实际情况，因地制宜地制定切实际可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现；合理布置施工现场平面，尽量减少工程消耗，降低生产成本；积极采用新工艺、新技术和新材料，增加产品的科技含量；采用平行、流水施工方法和网络技术组织施工，进行有序、均衡、连续施工。第二章工程概况一、工程概况xxxxxx跨越自然河宽约110米的龙眠河河道，河道两岸为防洪墙。本桥所跨越的河道系季节性河道，为上游水库的泄洪通道，无通航要求。桥梁梁底标高控制上河道两侧的立交通道净高及防洪墙高程控制。北侧通道净高按2.5米控制，净宽按5.0米控制，南侧通道净高按4.0米控制，净宽按10.0米控制。本桥平面上位于直线段。桥沿道路前进方向左偏16.4度。本桥采用37+50+37米的3跨连续箱梁一联过河，连续梁上设一斜拉索塔，塔高25米，塔两侧各张拉5束拉索，北侧通道采用1孔6米二、设计标准道路等级：城市主干道Ⅱ级路；设计行车速度：40km/h；路基设计轴载：标准轴载BZZ-100；桥梁设计荷载：城-A，人群荷载3.5kn/m2；桥梁设计洪水频率：1/1000；地震裂度：七度；通航等级：VI-(4)级航道，两个通航孔。三、主要工程数量路基填土方29486m3，浆砌片石4910m3，沥青混凝土路（桥）面17978.4m2；人行道彩砖4952.8m2。钻孔灌注桩：D=1.2m，桩长23.0m共9根；D=1.8m，平均桩长30m左右，共32根。盖梁：18个箱梁：梁高1.6m，底宽1.0m，顶宽2.4m，共85片。主要工程数量一览表：表一：路基路面工程数量一览表：序号分项工程名称单位数量1清理现场m2156852砍伐树木棵13683挖除树根棵13684拆除沥青砼路面m24805房屋拆除m215406拆除围墙m12657路基填方m3294868路基挖方m318789挖除黄土m3564810三七灰土换填m3564811M7.5浆砌片石排水沟m141412M7.5浆砌片石护坡m3292713种草、铺草皮m2233014砂砾石垫层（厚34cm）m21421815水泥稳定土基层（厚20cm）m21342616沥青透层m21176017中粒式沥青砼（厚4cm）m21176018粗粒式沥青砼（厚5cm）m21176019人行道彩砖（厚5cm）m2288020砂砾垫层（厚15cm）m2288021侧平石m139422砼预制路缘石m3161表二：桥梁、涵洞工程数量一览表：序号分项工程名称单位数量1下部结构钢筋（Ⅰ级）kg819602下部结构钢筋（Ⅱ级）kg3091023上部结构钢筋（Ⅰ级）kg1745624上部结构钢筋（Ⅱ级）kg4992275附属结构钢筋（Ⅰ级）kg98676干处挖土方m31807钻孔灌注桩，桩径1.2mm2078钻孔灌注桩，桩径1.8mm10209现浇砼下部结构m3439110现浇砼上部结构m3104811现浇砼附属结构m36012预制砼上部结构m310813现浇预应力砼上部结构m353414预制预应力砼上部结构m3288815后张法预应力钢绞线kg11576716M7.5浆砌片石m3196017碎石垫层m342018填土m3158019沥青砼桥面铺装（厚6cm）m2621820人行道彩砖m2207321防水层m2829122人行道栏杆m104023泄水管套12824矩形板式
