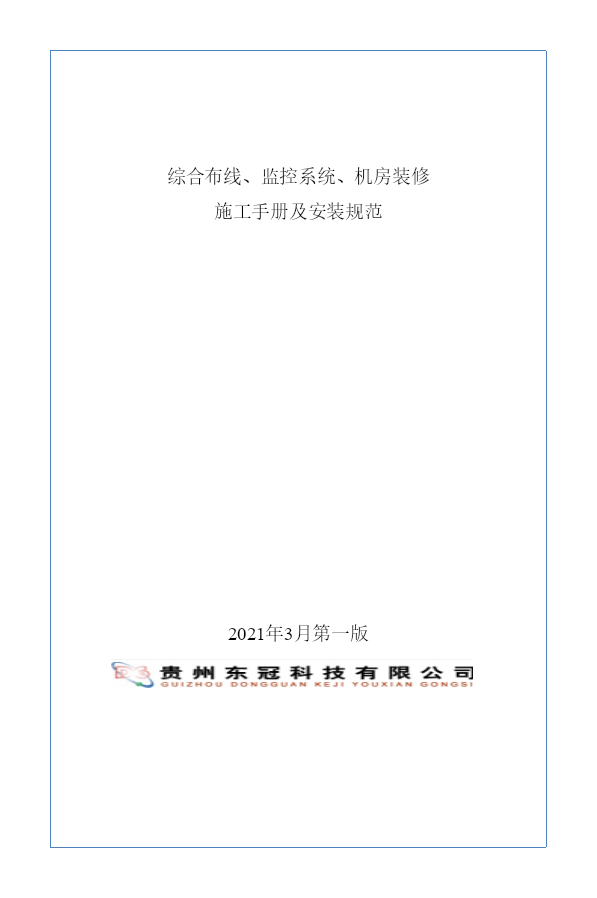

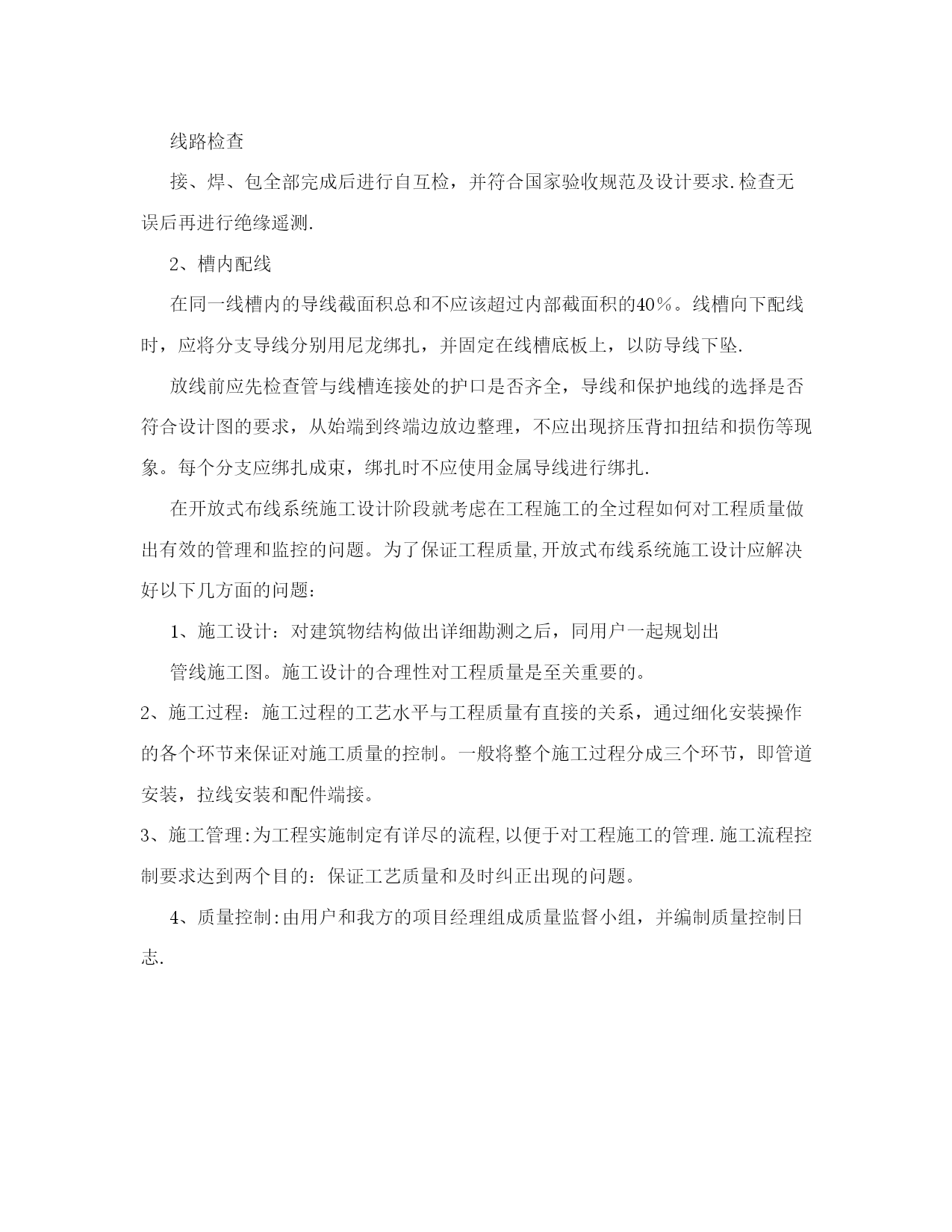

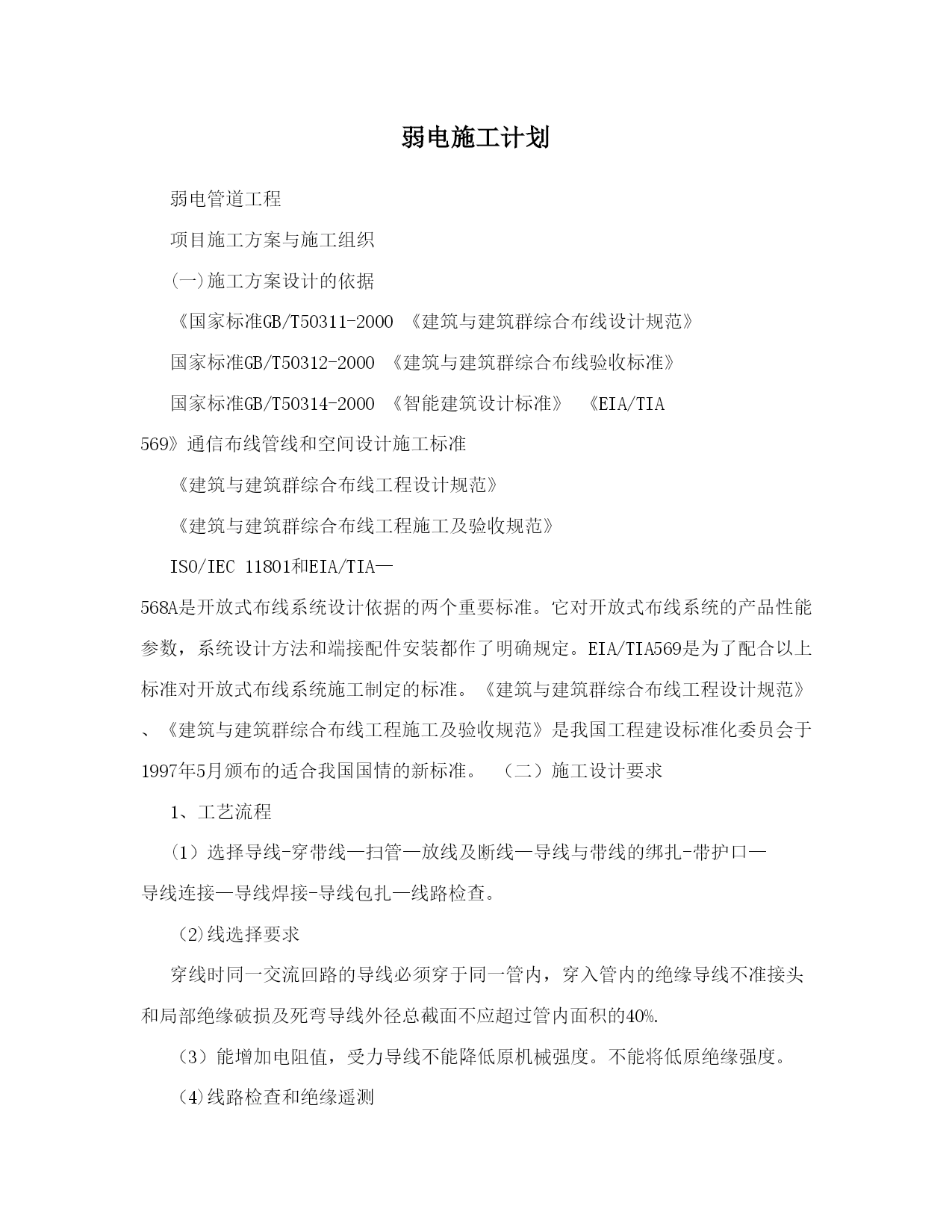

弱电施工计划实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）弱电施工计划弱电管道工程项目施工方案与施工组织(一)施工方案设计的依据《国家标准GB/T50311-2000《建筑与建筑群综合布线设计规范》国家标准GB/T50312-2000《建筑与建筑群综合布线验收标准》国家标准GB/T50314-2000《智能建筑设计标准》《EIA/TIA569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》ISO/IEC11801和EIA/TIA—568A是开放式布线系统设计依据的两个重要标准。它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了明确规定。EIA/TIA569是为了配合以上标准对开放式布线系统施工制定的标准。《建筑与建筑群综合布线工程设计规范》、《建筑与建筑群综合布线工程施工及验收规范》是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。（二）施工设计要求1、工艺流程(1）选择导线-穿带线—扫管—放线及断线—导线与带线的绑扎-带护口—导线连接—导线焊接-导线包扎—线路检查。（2)线选择要求穿线时同一交流回路的导线必须穿于同一管内，穿入管内的绝缘导线不准接头和局部绝缘破损及死弯导线外径总截面不应超过管内面积的40%.（3）能增加电阻值，受力导线不能降低原机械强度。不能将低原绝缘强度。（4)线路检查和绝缘遥测线路检查接、焊、包全部完成后进行自互检，并符合国家验收规范及设计要求.检查无误后再进行绝缘遥测.2、槽内配线在同一线槽内的导线截面积总和不应该超过内部截面积的40％。线槽向下配线时，应将分支导线分别用尼龙绑扎，并固定在线槽底板上，以防导线下坠.放线前应先检查管与线槽连接处的护口是否齐全，导线和保护地线的选择是否符合设计图的要求，从始端到终端边放边整理，不应出现挤压背扣扭结和损伤等现象。每个分支应绑扎成束，绑扎时不应使用金属导线进行绑扎.在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。为了保证工程质量,开放式布线系统施工设计应解决好以下几方面的问题：1、施工设计：对建筑物结构做出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。2、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。3、施工管理:为工程实施制定有详尽的流程,以便于对工程施工的管理.施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。4、质量控制:由用户和我方的项目经理组成质量监督小组，并编制质量控制日志.综合布线、监控系统、机房装修施工手册及安装规范2021年3月第一版综合布线、监控系统、机房装修施工手册及安装规范目录第一章：综合布线施工………………………………1一、适用范围…………………………………………1二、施工准备…………………………………………1（一）技术准备………………………………………1（二）材料设备要求…………………………………1（三）主要机具………………………………………1(四)作业条件………………………………………1三、施工工艺………………………………………2（一)工艺流程………………………………………2（二）操作工艺……………………………………2四、质量标准…………………………………………8（一）主控项目………………………………………8（二）一般项目………………………………………8五、成品保护………………………………………10六、应注意的质量问题……………………………10七、环境、职业健康安全管理措施………………11第二章：闭路电视监控系统安装工艺标准………12一、适用范围………………………………………12二、施工准备………………………………………12（一）技术准备……………………………………12(二）材料、设备准备……………………………12(三)机具准备……………………………………12（四)作业条件……………………………………13（五)技术准备……………………………………13（六）操作工艺……………………………………13三、安装规范………………………………………22（一）摄像机安装规范……………………………23（二)线缆部分规范………………………………23（三）网络箱安装规范……………………………25(四）立杆规范……………………………………26四、
