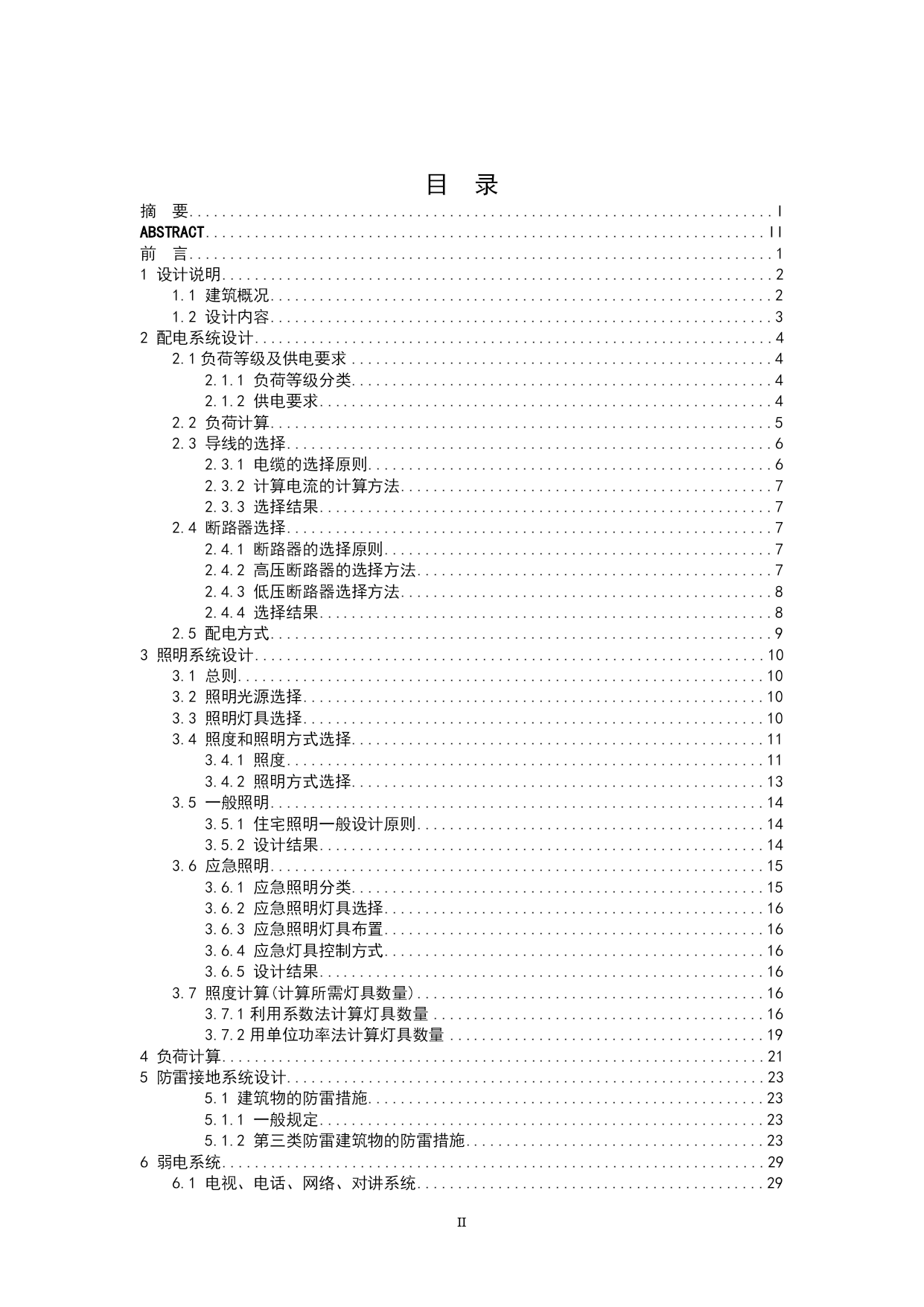

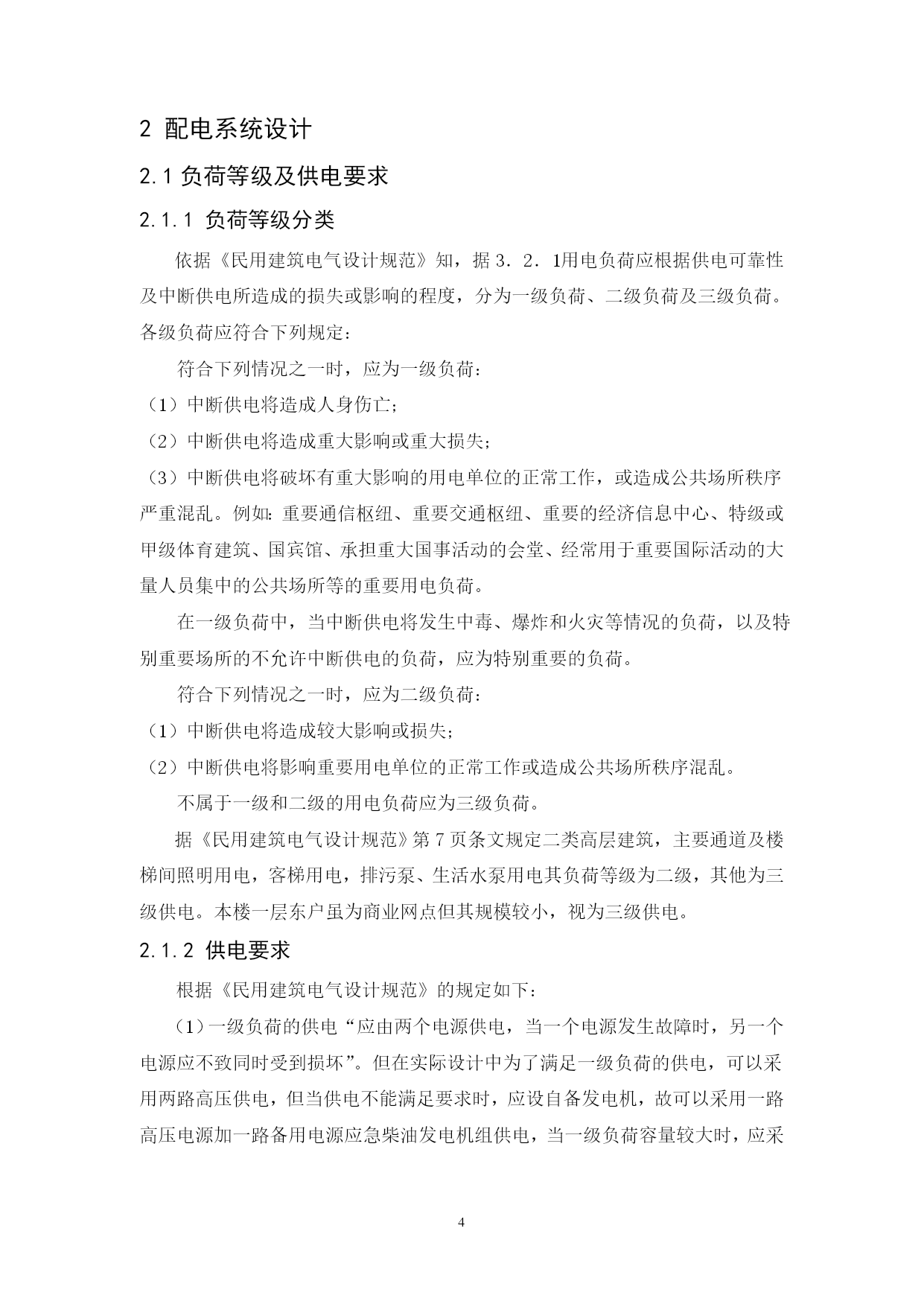

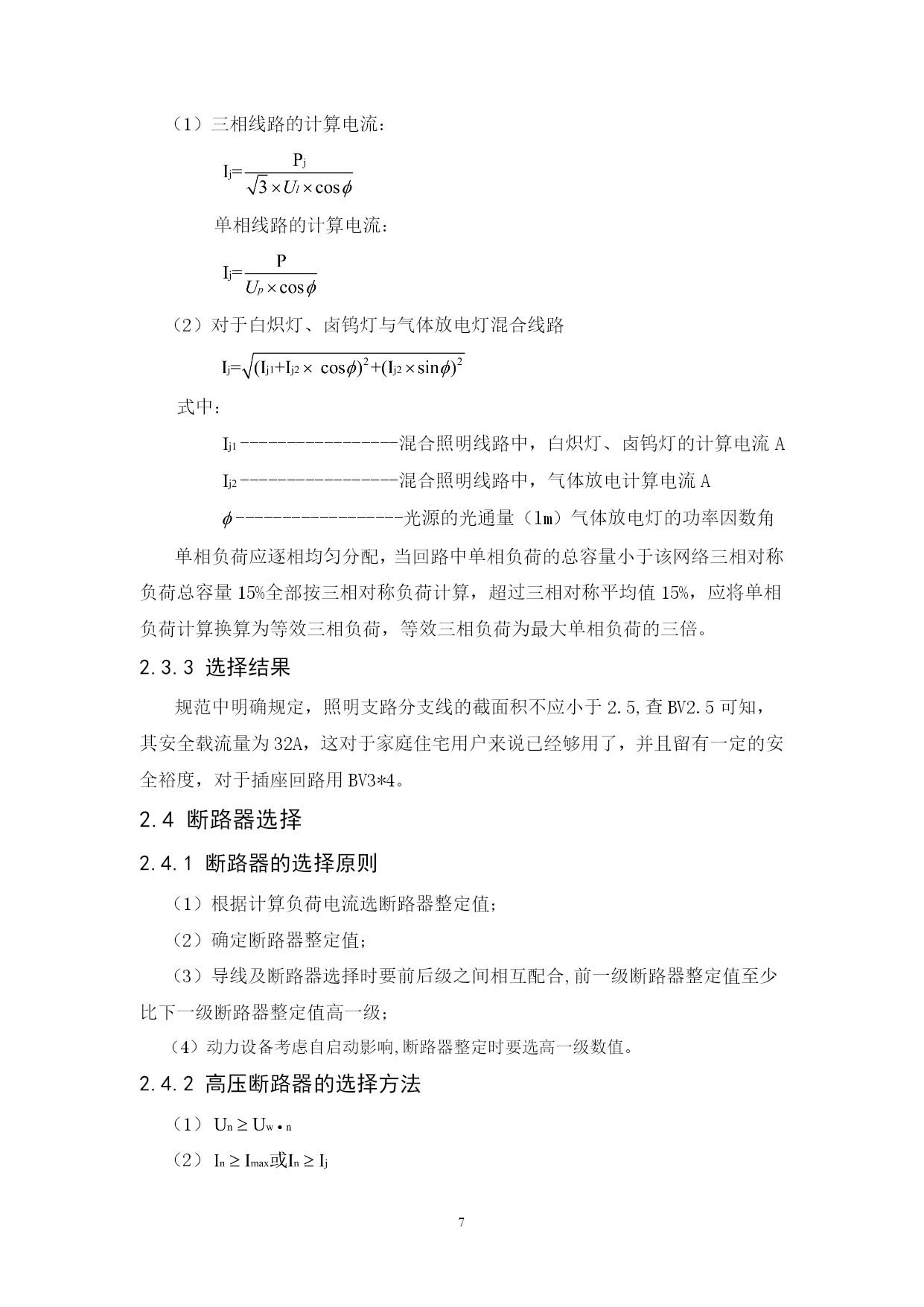

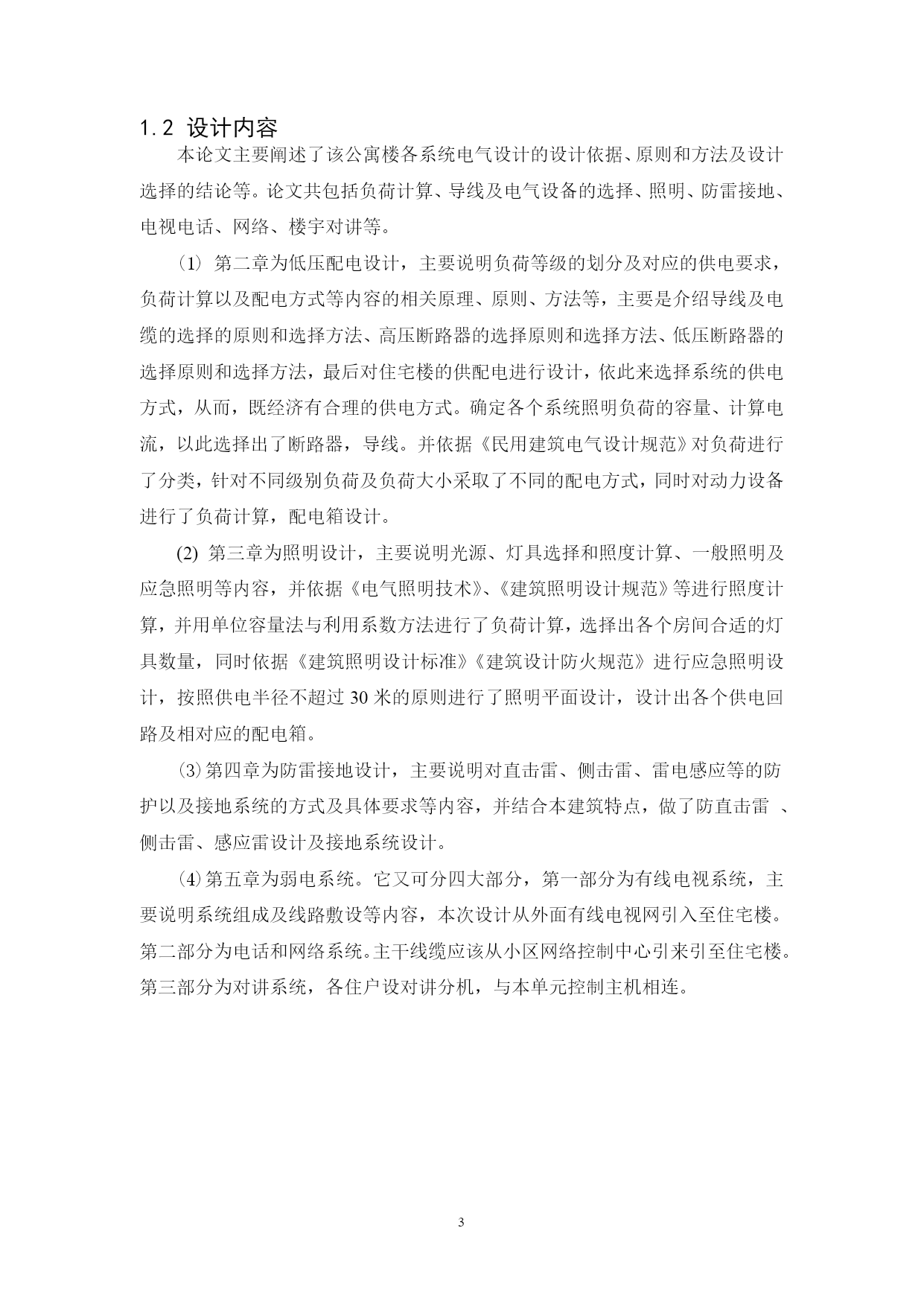

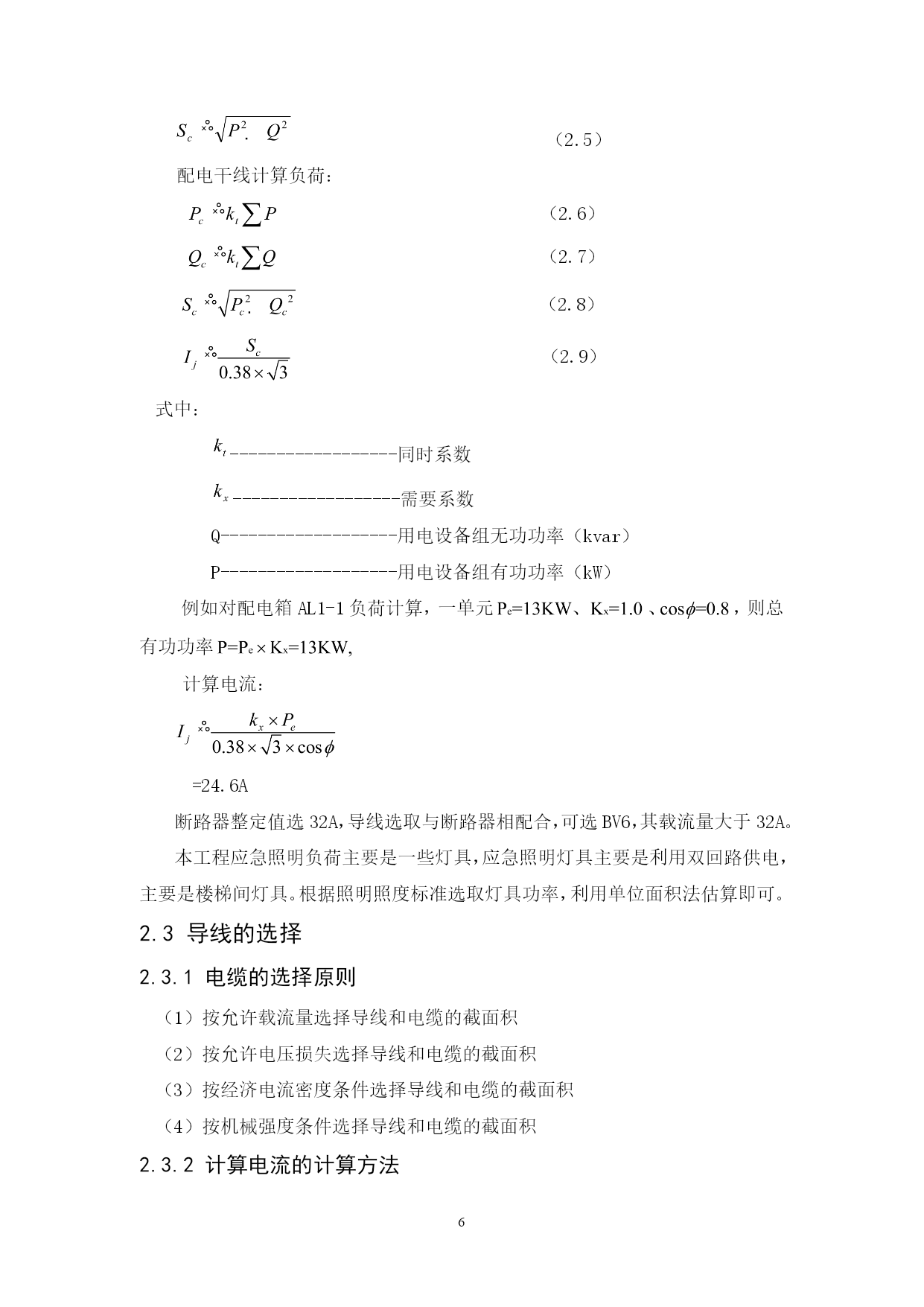

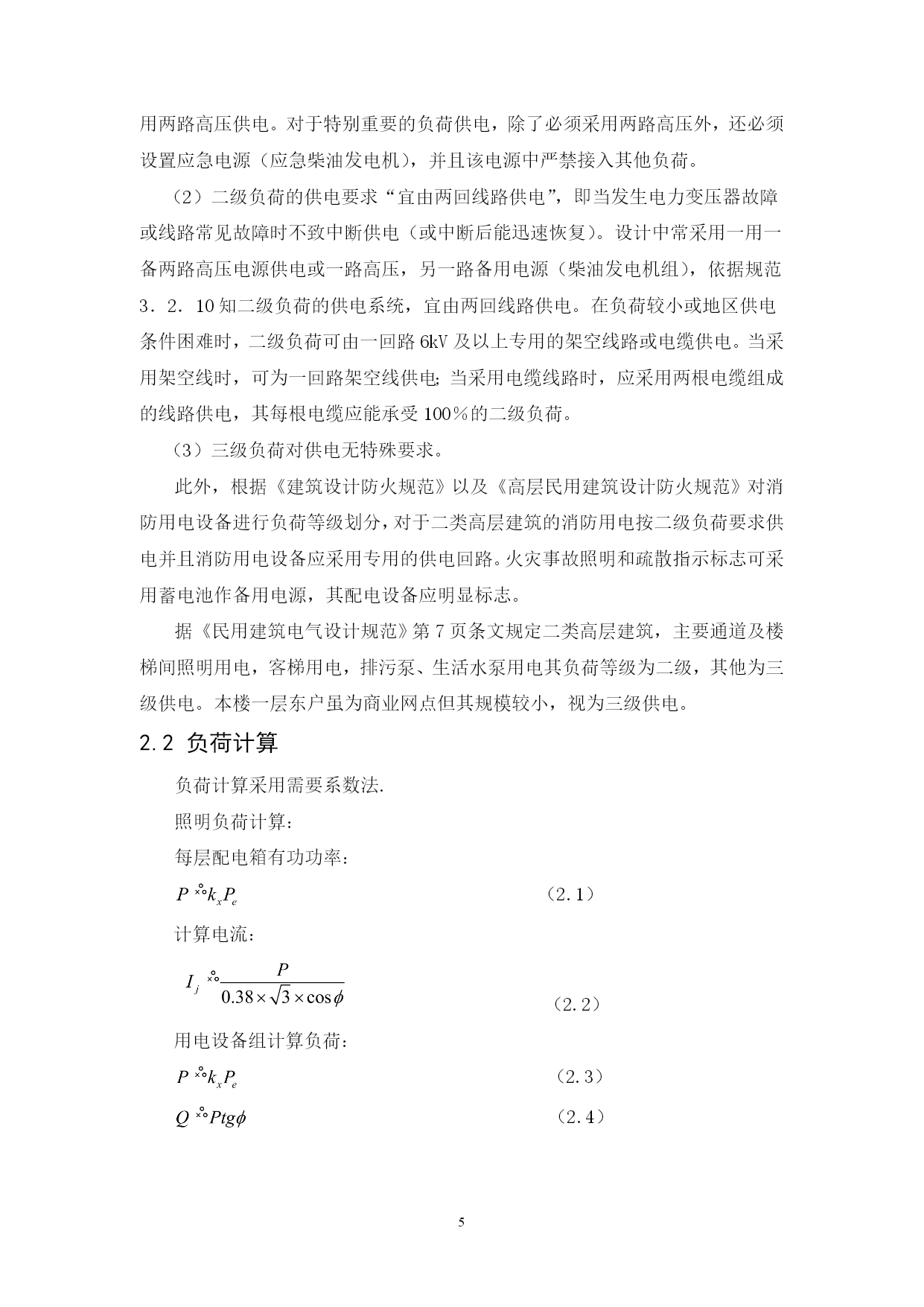

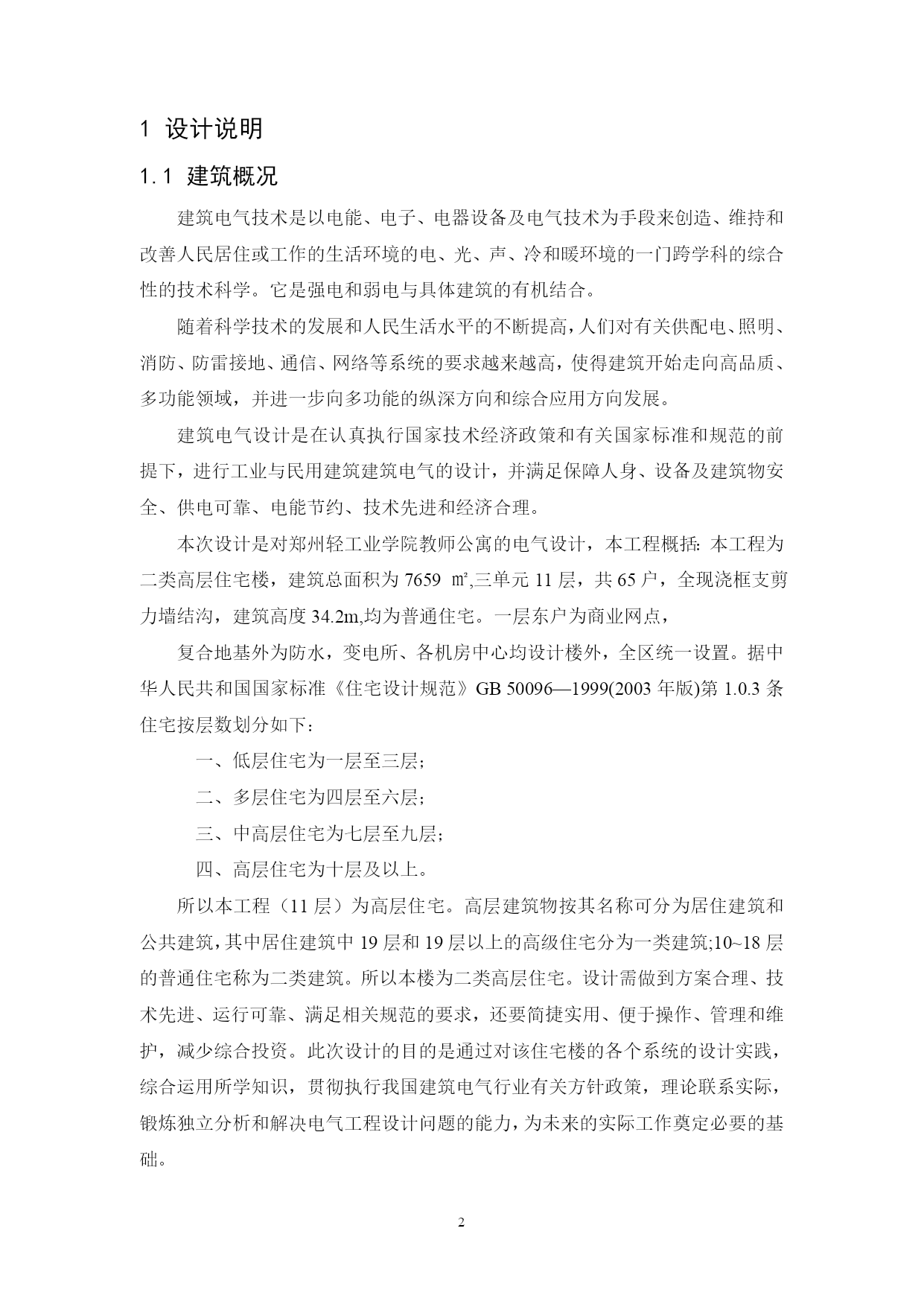

毕业论文（设计）：郑州轻工业学院教公寓19#电气设计摘要本设计主要阐述了郑州轻工业学院教师公寓19#楼的电气设计的设计依据、原则、方法及最终方案。主要设计内容是强电部分设计、弱电部分设计及其他设计。强电设计内容包括：低压配电、照明、防雷与接地系统，其中包括照度计算、负荷计算及灯具开关选择等。弱电设计内容包括：电话、网络布线、有线电视。其他设计内容包括：安防对讲、消火栓按钮。本设计为了节省图纸打印，设计时两张图纸为一张，所做图纸共8幅，其中包括图纸目录、设计说明、材料表一幅，供电干线系统图及配电箱系统图一幅，弱电系统图一幅，地下室电力照明平面图一幅，一~十一层照明平面图一幅，机房层电气平面,屋面防雷平面图一幅，接地平面图、地下室弱电平面图一幅，一~十一层弱电平面图一幅。以上图纸的设计全部是在天正电气6的基础上完成的。把11的小高层教师公寓作为毕业设计，其目的是通过这次切身的实践，熟练的运用自己所学的知识，把理论和实际结合起来，熟悉各个建筑规范。锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。关键词配电系统照明电视电话网络防雷接地负荷目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc324542180"摘要PAGEREF_Toc324542180\hIHYPERLINK\l"_Toc324542181"ABSTRACTPAGEREF_Toc324542181\hIIHYPERLINK\l"_Toc324542182"前言PAGEREF_Toc324542182\h1HYPERLINK\l"_Toc324542183"1设计说明PAGEREF_Toc324542183\h2HYPERLINK\l"_Toc324542184"1.1建筑概况PAGEREF_Toc324542184\h2HYPERLINK\l"_Toc324542185"1.2设计内容PAGEREF_Toc324542185\h3HYPERLINK\l"_Toc324542186"2配电系统设计PAGEREF_Toc324542186\h4HYPERLINK\l"_Toc324542187"2.1负荷等级及供电要求PAGEREF_Toc324542187\h4HYPERLINK\l"_Toc324542188"2.1.1负荷等级分类PAGEREF_Toc324542188\h4HYPERLINK\l"_Toc324542189"2.1.2供电要求PAGEREF_Toc324542189\h4HYPERLINK\l"_Toc324542190"2.2负荷计算PAGEREF_Toc324542190\h5HYPERLINK\l"_Toc324542191"2.3导线的选择PAGEREF_Toc324542191\h6HYPERLINK\l"_Toc324542192"2.3.1电缆的选择原则PAGEREF_Toc324542192\h6HYPERLINK\l"_Toc324542193"2.3.2计算电流的计算方法PAGEREF_Toc324542193\h7HYPERLINK\l"_Toc324542194"2.3.3选择结果PAGEREF_Toc324542194\h7HYPERLINK\l"_Toc324542195"2.4断路器选择PAGEREF_Toc324542195\h7HYPERLINK\l"_Toc324542196"2.4.1断路器的选择原则PAGEREF_Toc324542196\h7HYPERLINK\l"_Toc324542197"2.4.2高压断路器的选择方法PAGEREF_Toc324542197\h7HYPERLINK\l"_Toc324542198"2.4.3低压断路器选择方法PAGEREF_Toc324542198\h8HYPERLINK\l"_Toc324542199"2.4.4选择结果PAGEREF_Toc324542199\h8HYPERLINK\l"_Toc324542200"2.5配电方式PAGEREF_Toc324542200\h9HYPERLINK\l"_Toc324542201"3照明系统设计PAGEREF_Toc324542201\h10HYPERLINK\l
