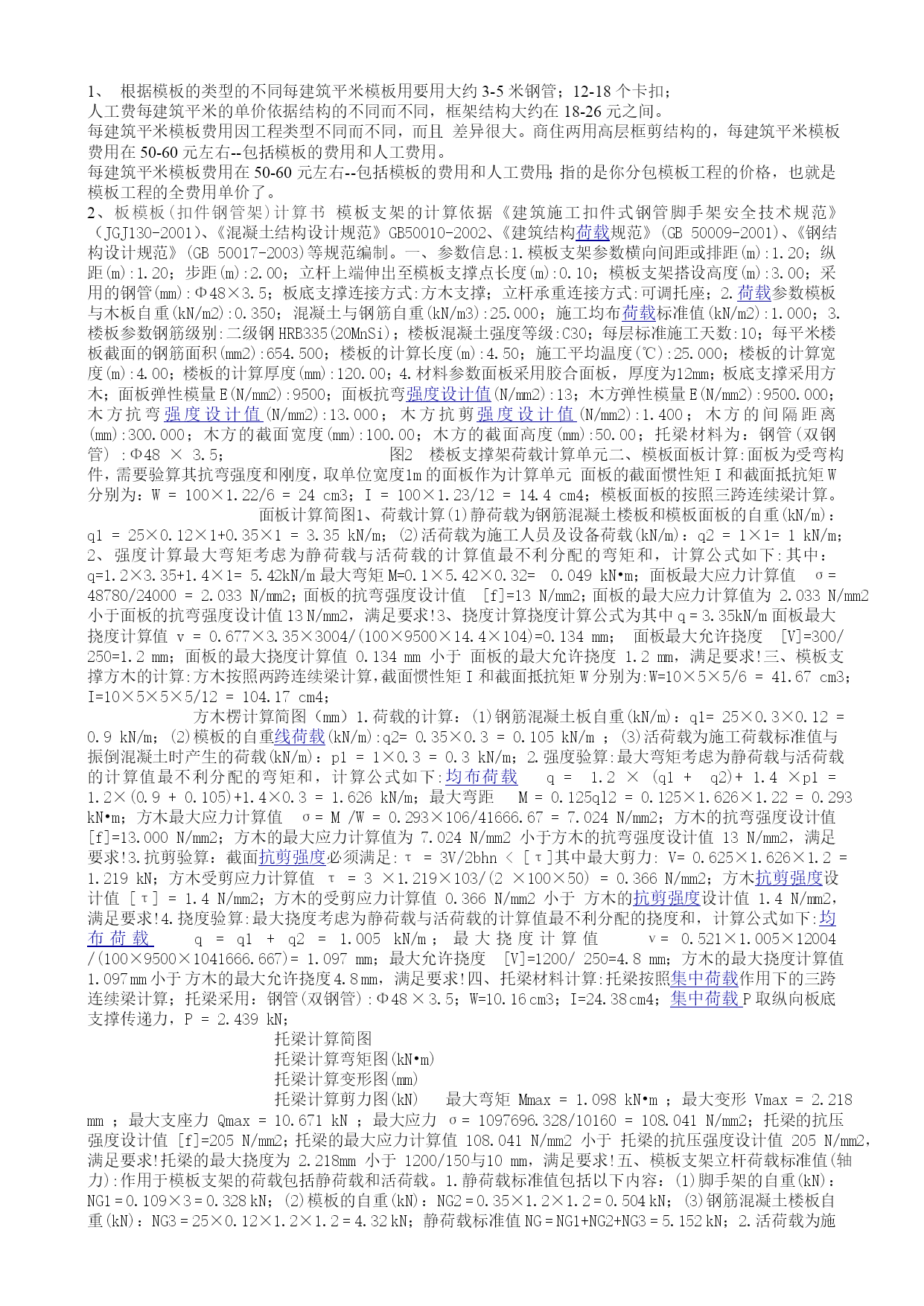

支模板钢管用量表最新文档(可以直接使用，可编辑最新文档，欢迎下载）1、根据模板的类型的不同每建筑平米模板用要用大约3-5米钢管；12-18个卡扣；人工费每建筑平米的单价依据结构的不同而不同，框架结构大约在18-26元之间。每建筑平米模板费用因工程类型不同而不同，而且差异很大。商住两用高层框剪结构的，每建筑平米模板费用在50-60元左右--包括模板的费用和人工费用。每建筑平米模板费用在50-60元左右--包括模板的费用和人工费用；指的是你分包模板工程的价格，也就是模板工程的全费用单价了。2、板模板(扣件钢管架)计算书模板支架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。一、参数信息:1.模板支架参数横向间距或排距(m):1.20；纵距(m):1.20；步距(m):2.00；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):3.00；采用的钢管(mm):Φ48×3.5；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):1.000；3.楼板参数钢筋级别:二级钢HRB335(20MnSi)；楼板混凝土强度等级:C30；每层标准施工天数:10；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度(℃):25.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):120.00；4.材料参数面板采用胶合面板，厚度为12mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方的截面宽度(mm):100.00；木方的截面高度(mm):50.00；托梁材料为：钢管(双钢管):Φ48×3.5；图2楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件，需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W=100×1.22/6=24cm3；I=100×1.23/12=14.4cm4；模板面板的按照三跨连续梁计算。面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1=25×0.12×1+0.35×1=3.35kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2=1×1=1kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:其中：q=1.2×3.35+1.4×1=5.42kN/m最大弯矩M=0.1×5.42×0.32=0.049kN•m；面板最大应力计算值σ=48780/24000=2.033N/mm2；面板的抗弯强度设计值[f]=13N/mm2；面板的最大应力计算值为2.033N/mm2小于面板的抗弯强度设计值13N/mm2，满足要求!3、挠度计算挠度计算公式为其中q=3.35kN/m面板最大挠度计算值v=0.677×3.35×3004/(100×9500×14.4×104)=0.134mm；面板最大允许挠度[V]=300/250=1.2mm；面板的最大挠度计算值0.134mm小于面板的最大允许挠度1.2mm，满足要求!三、模板支撑方木的计算:方木按照两跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=10×5×5/6=41.67cm3；I=10×5×5×5/12=104.17cm4；方木楞计算简图（mm）1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1=25×0.3×0.12=0.9kN/m；(2)模板的自重线荷载(kN/m):q2=0.35×0.3=0.105kN/m；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：p1=1×0.3=0.3kN/m；2.强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q=1.2×(q1+q2)+1.4×p1=1.2×(0.9+0.105)+1.4×0.3=1.626kN/m；最大弯距M=0.125ql2=0.125×1.626×1.22=0.293kN•m；方木最大应力计算值σ=M/W=0.293×106/41666.67=7.024N/mm2；方木的抗弯强度设计值[f]=13.0
