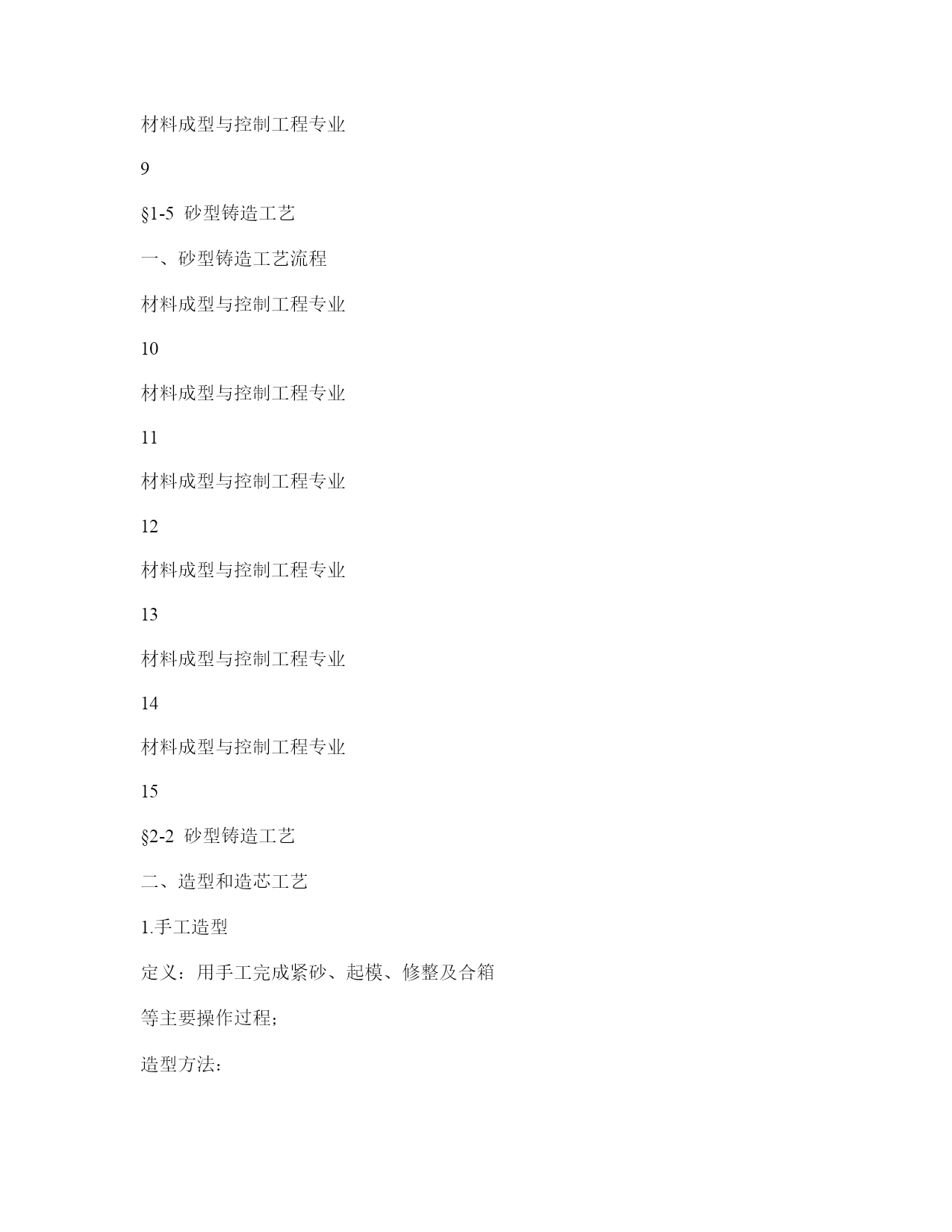

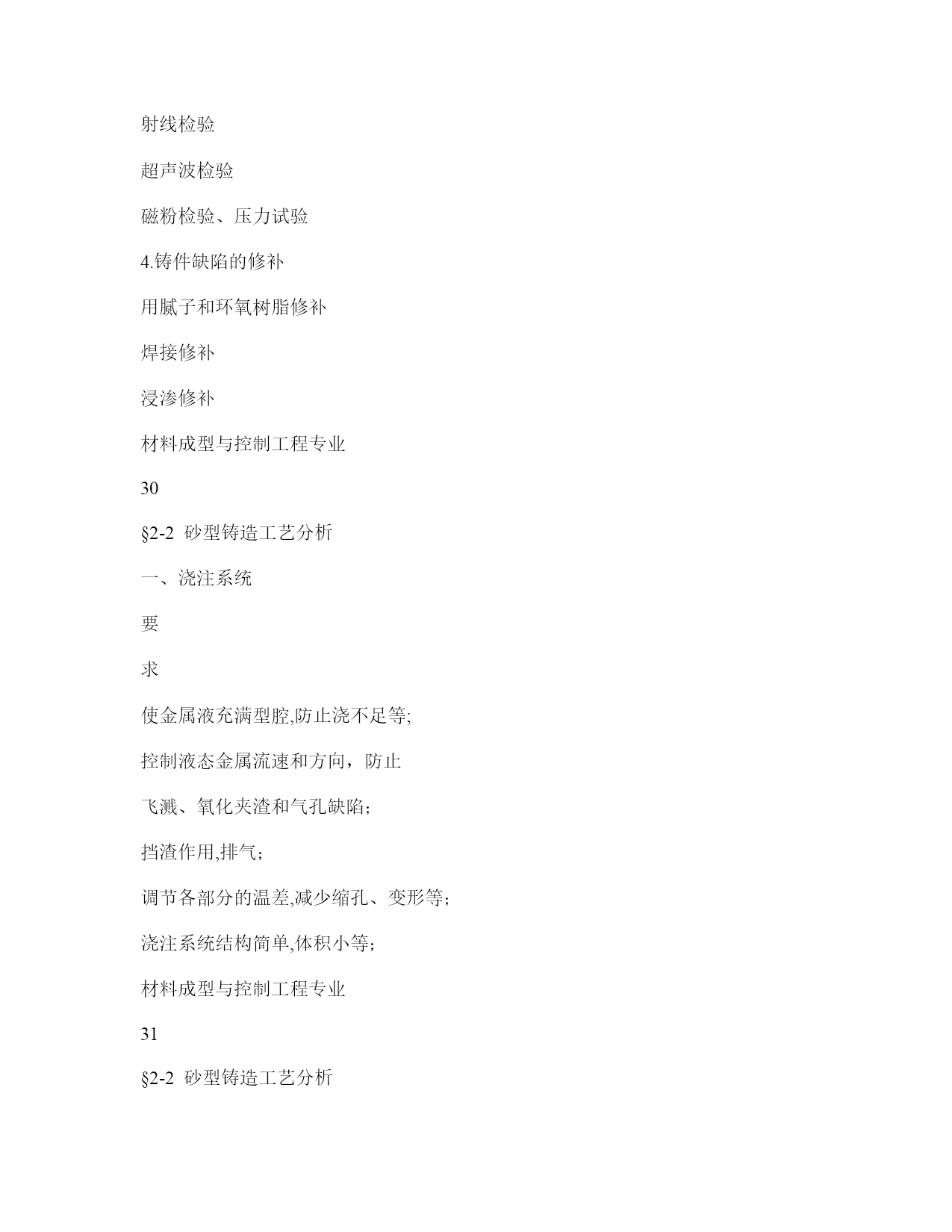

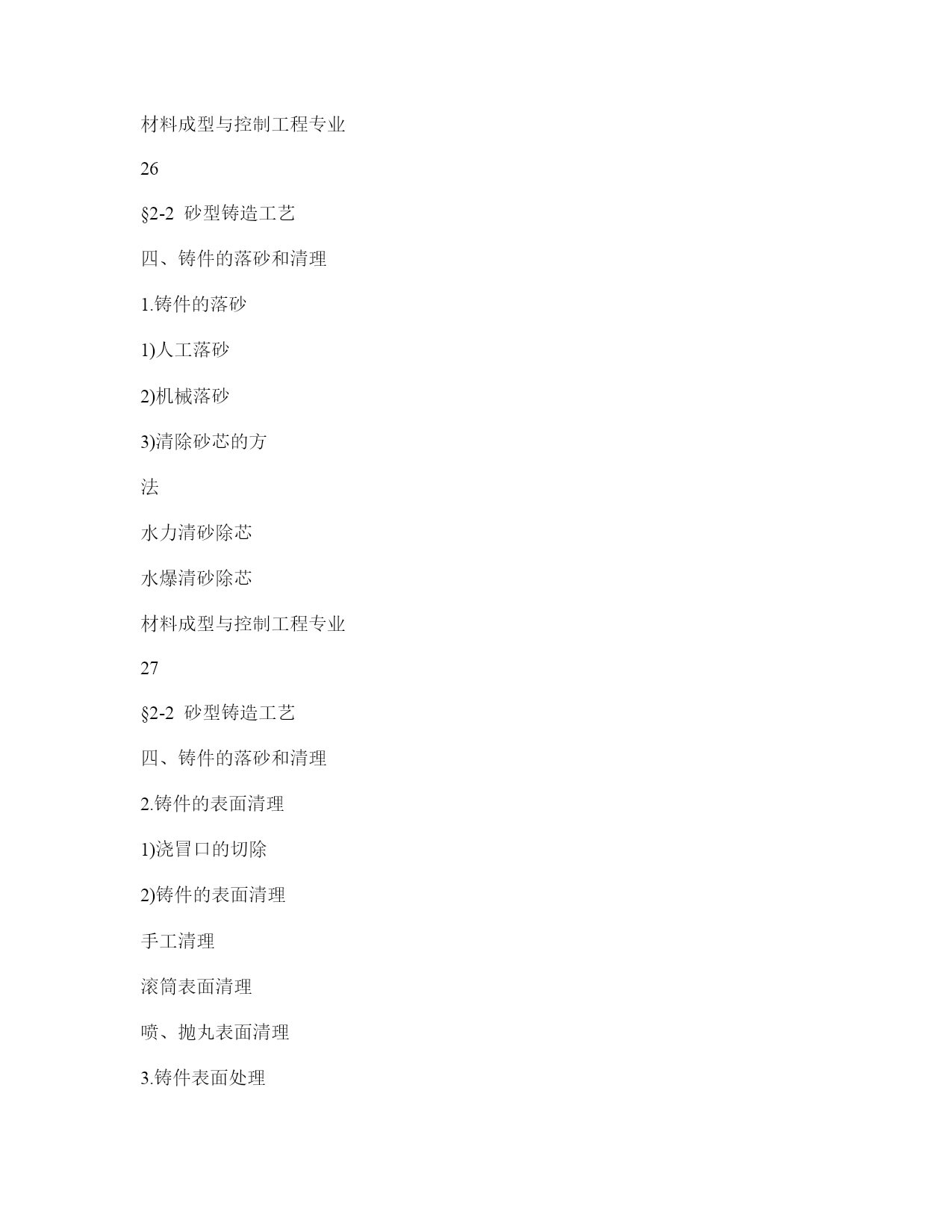

-砂型铸造材料成型与控制工程专业22-1铸件工艺设计基本概念材料成型与控制工程专业3零件图、铸造工艺图、铸件图材料成型与控制工程专业42-1铸件结构审查材料成型与控制工程专业5（二）铸件壁的连接逐渐过渡材料成型与控制工程专业6（三）铸件的结构圆角材料成型与控制工程专业7（四）防止变形和翘曲材料成型与控制工程专业8（五）避免水平方向出现较大平面材料成型与控制工程专业9§1-5砂型铸造工艺一、砂型铸造工艺流程材料成型与控制工程专业10材料成型与控制工程专业11材料成型与控制工程专业12材料成型与控制工程专业13材料成型与控制工程专业14材料成型与控制工程专业15§2-2砂型铸造工艺二、造型和造芯工艺1.手工造型定义：用手工完成紧砂、起模、修整及合箱等主要操作过程；造型方法：特点：适用面广，不需要特别设备；材料成型与控制工程专业16§2-2砂型铸造工艺二、造型和造芯工艺1.手工造型分模造型材料成型与控制工程专业17§2-2砂型铸造工艺二、造型和造芯工艺1.手工造型整模造型三箱造型工艺过程挖砂造型活块造型工艺过程刮板造型工艺过程假箱造型材料成型与控制工程专业18§2-2砂型铸造工艺二、造型和造芯工艺1.手工造型手工造芯芯盒造型：提高强度和刚度方法：芯骨小砂芯一般用退火的铁丝弯成所需的形状；大的芯骨用铸铁浇成，并带有铁环，以便烘干和下芯中的吊运。材料成型与控制工程专业19§1-5砂型铸造工艺二、造型和造芯工艺1.手工造型手工造芯通气方法小砂芯：埋置蜡线；大砂芯：常做成空心或埋入焦炭、煤渣等大块物质，以利排气和改善退让性。2.机械造型材料成型与控制工程专业20§2-2砂型铸造工艺二、造型和造芯工艺3.机械造型的起模方法顶箱起模与漏模、翻转起模材料成型与控制工程专业21§1-5砂型铸造工艺二、造型和造芯工艺3.机械造型的起模方法材料成型与控制工程专业22§2-2砂型铸造工艺三、砂型（芯）的烘干、合箱与浇注1.砂型与砂芯的烘干1）烘干作用除去水分，提高强度和透气性，减少发气量，使铸件不易产生气孔、砂眼、夹砂和粘砂等。2)烘干原理表面水分蒸发：内部水分扩散：材料成型与控制工程专业23§2-2砂型铸造工艺三、砂型（芯）的烘干、合箱与浇注1.砂型与砂芯的烘干4）烘干方法：表面烘干喷灯火焰表面烘干移动式焦炭炉或煤气炉表面烘干远红外线辐射表面烘干高频干燥炉烘干和微波技术烘干等新方法也已在烘干中应用整体烘干：周期式;连续式.材料成型与控制工程专业24§2-2砂型铸造工艺三、砂型（芯）的烘干、合箱与浇注2.合箱（拼箱、配箱或扣箱）定义：合箱步骤：1)全面检查、清扫、修理所有砂型、砂芯，注意砂型的烘干程度、通气道是否畅通。2)按下芯次序依次将砂芯装入砂型；3)清除型内散砂，全面检查下芯质量，在分型面上沿型腔外围放上一圈泥条或石棉绳；4)放上压铁或用螺栓、金属卡子固紧铸型。材料成型与控制工程专业25§2-2砂型铸造工艺三、砂型（芯）的烘干、合箱与浇注3.浇注1)浇注前的准备工作2)浇注工艺(1)浇注温度减少包内降温措施：(2)浇注操作①除浇包中金属液面上的熔渣；②依规速度和时间范围进行浇注；③点注和补注。气体的排出。④浇注后待铸件凝固完毕，要及时清除压铁和箱卡。材料成型与控制工程专业26§2-2砂型铸造工艺四、铸件的落砂和清理1.铸件的落砂1)人工落砂2)机械落砂3)清除砂芯的方法水力清砂除芯水爆清砂除芯材料成型与控制工程专业27§2-2砂型铸造工艺四、铸件的落砂和清理2.铸件的表面清理1)浇冒口的切除2)铸件的表面清理手工清理滚筒表面清理喷、抛丸表面清理3.铸件表面处理如镁合金铸件的表面氧化处理材料成型与控制工程专业28§2-2砂型铸造工艺五、铸件质量检验与缺陷修补1.外观缺陷的检验外表检验尺寸的检验重量的检验2.表面缺陷的检验荧光探伤法着色法渣孔气孔粘砂、夹砂浇不到、冷隔胀砂、掉砂冷裂、热裂材料
