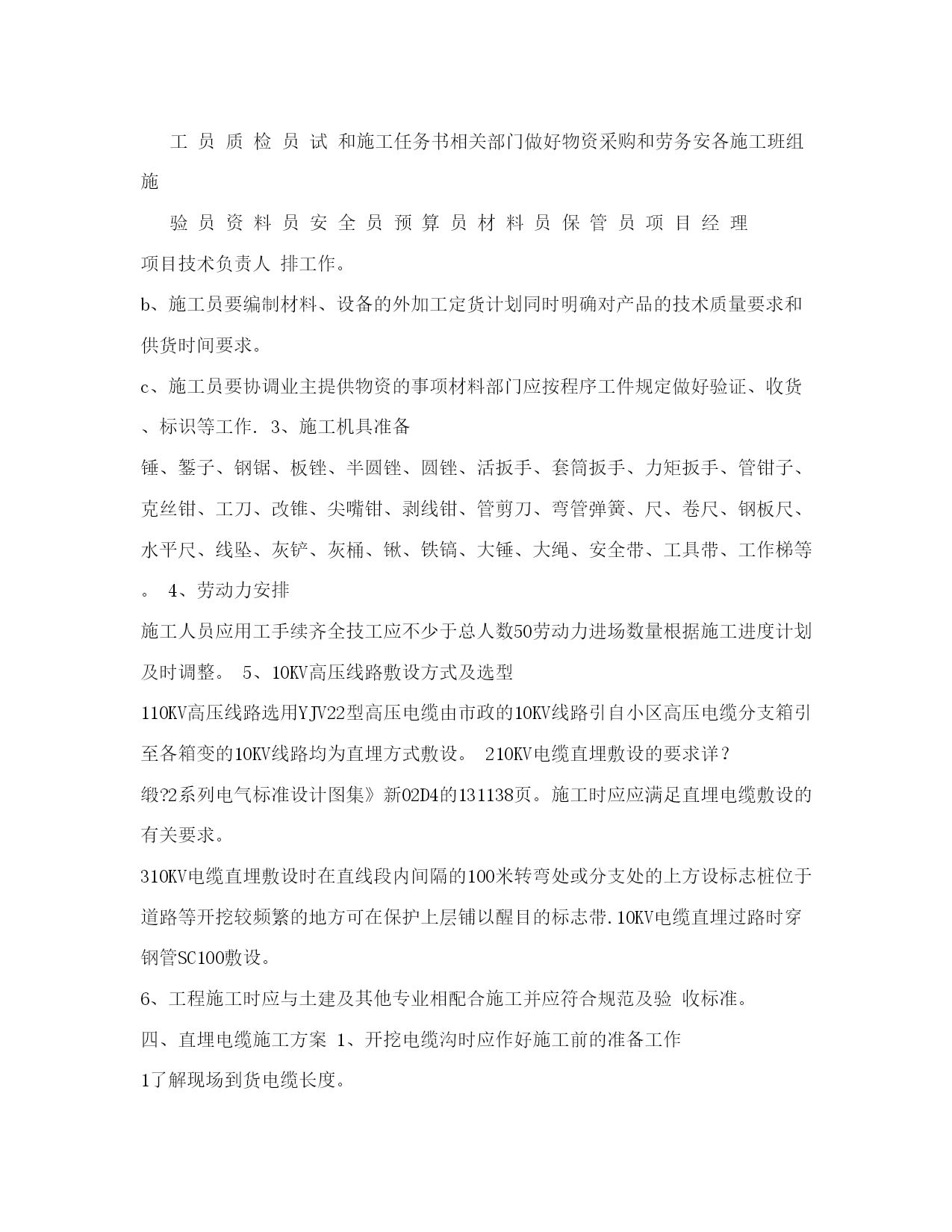

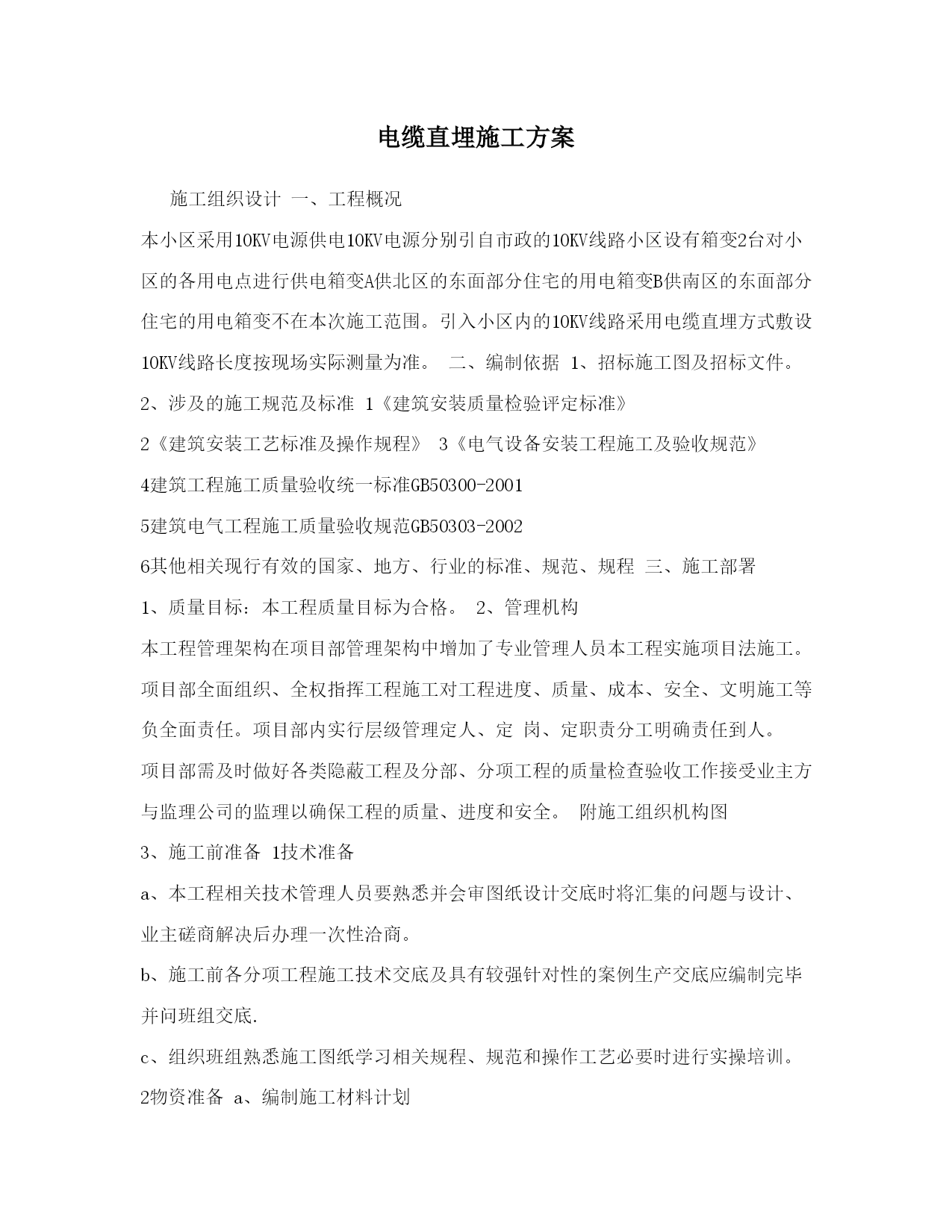

电缆直埋施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载电缆直埋施工方案施工组织设计一、工程概况本小区采用10KV电源供电10KV电源分别引自市政的10KV线路小区设有箱变2台对小区的各用电点进行供电箱变A供北区的东面部分住宅的用电箱变B供南区的东面部分住宅的用电箱变不在本次施工范围。引入小区内的10KV线路采用电缆直埋方式敷设10KV线路长度按现场实际测量为准。二、编制依据1、招标施工图及招标文件。2、涉及的施工规范及标准1《建筑安装质量检验评定标准》2《建筑安装工艺标准及操作规程》3《电气设备安装工程施工及验收规范》4建筑工程施工质量验收统一标准GB50300-20015建筑电气工程施工质量验收规范GB50303-20026其他相关现行有效的国家、地方、行业的标准、规范、规程三、施工部署1、质量目标：本工程质量目标为合格。2、管理机构本工程管理架构在项目部管理架构中增加了专业管理人员本工程实施项目法施工。项目部全面组织、全权指挥工程施工对工程进度、质量、成本、安全、文明施工等负全面责任。项目部内实行层级管理定人、定岗、定职责分工明确责任到人。项目部需及时做好各类隐蔽工程及分部、分项工程的质量检查验收工作接受业主方与监理公司的监理以确保工程的质量、进度和安全。附施工组织机构图3、施工前准备1技术准备a、本工程相关技术管理人员要熟悉并会审图纸设计交底时将汇集的问题与设计、业主磋商解决后办理一次性洽商。b、施工前各分项工程施工技术交底及具有较强针对性的案例生产交底应编制完毕并问班组交底.c、组织班组熟悉施工图纸学习相关规程、规范和操作工艺必要时进行实操培训。2物资准备a、编制施工材料计划工员质检员试和施工任务书相关部门做好物资采购和劳务安各施工班组施验员资料员安全员预算员材料员保管员项目经理项目技术负责人排工作。b、施工员要编制材料、设备的外加工定货计划同时明确对产品的技术质量要求和供货时间要求。c、施工员要协调业主提供物资的事项材料部门应按程序工件规定做好验证、收货、标识等工作.3、施工机具准备锤、錾子、钢锯、板锉、半圆锉、圆锉、活扳手、套筒扳手、力矩扳手、管钳子、克丝钳、工刀、改锥、尖嘴钳、剥线钳、管剪刀、弯管弹簧、尺、卷尺、钢板尺、水平尺、线坠、灰铲、灰桶、锹、铁镐、大锤、大绳、安全带、工具带、工作梯等。4、劳动力安排施工人员应用工手续齐全技工应不少于总人数50劳动力进场数量根据施工进度计划及时调整。5、10KV高压线路敷设方式及选型110KV高压线路选用YJV22型高压电缆由市政的10KV线路引自小区高压电缆分支箱引至各箱变的10KV线路均为直埋方式敷设。210KV电缆直埋敷设的要求详？缎?2系列电气标准设计图集》新02D4的131138页。施工时应应满足直埋电缆敷设的有关要求。310KV电缆直埋敷设时在直线段内间隔的100米转弯处或分支处的上方设标志桩位于道路等开挖较频繁的地方可在保护上层铺以醒目的标志带.10KV电缆直埋过路时穿钢管SC100敷设。6、工程施工时应与土建及其他专业相配合施工并应符合规范及验收标准。四、直埋电缆施工方案1、开挖电缆沟时应作好施工前的准备工作1了解现场到货电缆长度。2勘察敷设线路。了解地面及地下障碍物了解管道专业地沟的位置大小与标高根据电缆长度确定中间电缆接头的位置。3与建设单位协商请求拆除地面障碍物确定地下原有管道和原有电缆线路的拆除和保证原建筑的用电、用水问题.2、电缆沟采用240挖掘机开挖深度为1。4米宽度为0。9米挖沟完毕按设计进行验收.沟底应平整深浅一致沟底必须有一层良好土层防止石头或杂物突起同时要处理好易塌陷的地段.防腐功能的电缆经过带有化学物质的土壤要准备好塑料管敷设时电缆穿入塑料管以防止直接和带有化学物质的土壤接触。穿过道路的电缆必须事先埋设机械强度较高的管子管子的内径应大于电缆外径的1。5倍。电缆沟遇到转弯处时应挖成圆弧状以便保证电缆敷设时有足够的弯曲半径.3、技术质量要求1电缆线路的安装应按已批准的设计进行施工。如因客观环境条件原因或是由于设计本身存在的问题需要对设计在施工中予以修改时应征得设计单位书面修改意见的答复后才可修改原设计。2安装工程所采用的电缆及电缆附件如终端附件等均应符合国家现行技术标准的规定并应有合格证件。3对重要的施工项目或工序应事先制定安全技术措施。4电缆在运输装卸过程中不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输和平放贮存。在运输中滚动电缆时或者在敷设电缆而滚动电缆和盘时电缆盘的滚动方向应顺着电缆盘上的箭头方向或者顺着电缆的缠绕方向.5电缆及其附件到达现场后应按下列要求及时进行检查a、电缆及其附件的技术文件应齐全。b、电缆的型号、规格、长度应符合设计要求附件材料应齐全。c、电缆封端应严密电缆内部不应
