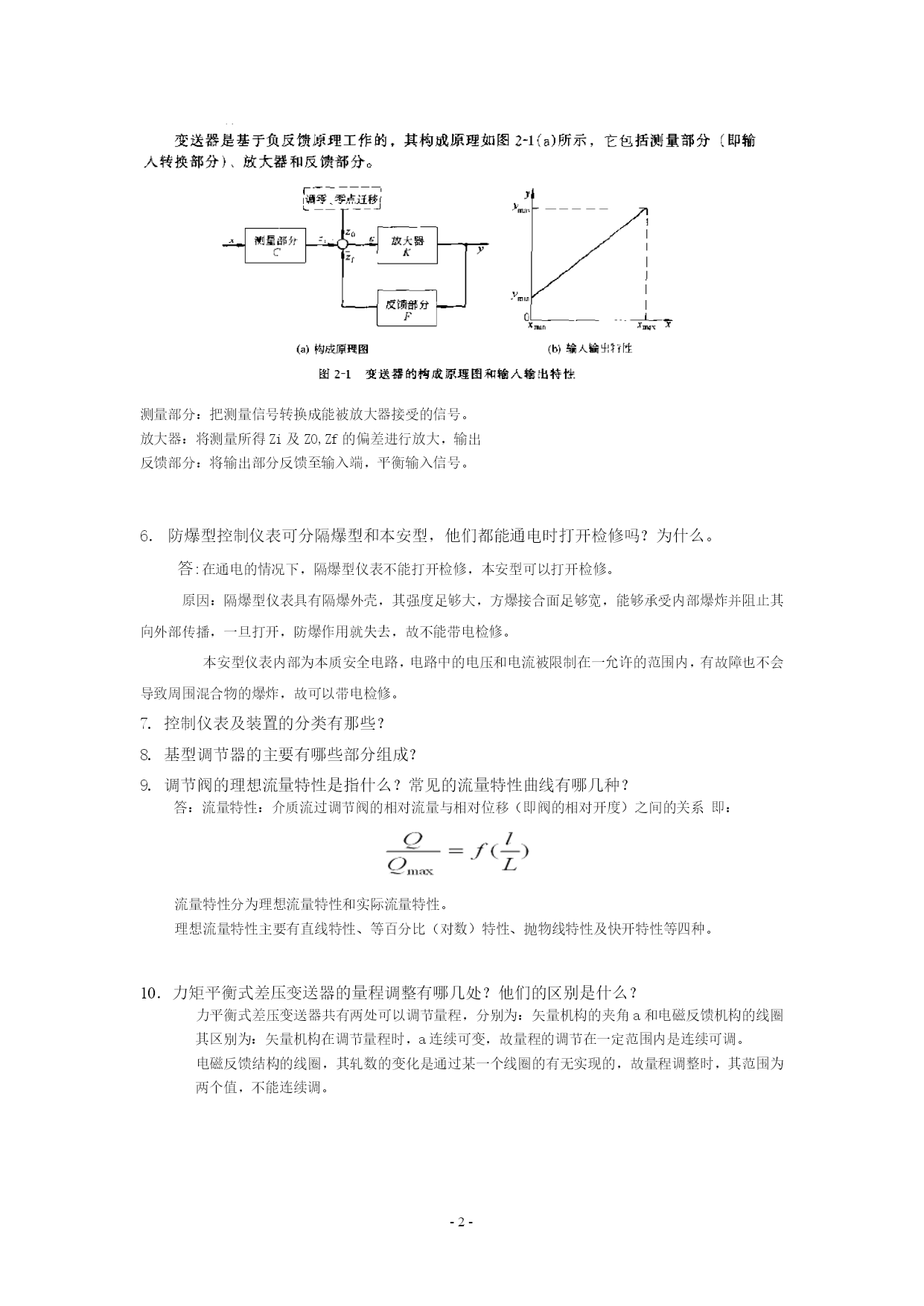

PAGE-4-一、填空题：控制仪表及装置按照结构形式分__________________、__________________、__________________、__________________、__________________。控制仪表及装置按照能源分为__________________、__________________、__________________。国际电工委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统一标准气动仪表的标准联络信号为：__________________。电气设备的防暴等级一般分为__________、__________、__________三种。通过冷水制冷控制被控温度在某个值，此种调节作用形式为__________（正、反作用）调节阀可调比的定义式为：__________________。调节阀流量系数的定义式为：__________________。在调节力平衡式差压变送器的量程时，调节对象为________和________，二者结合则最大和最小量程比为：____________。10．在单元组合仪表中，调节器比例度与调节器的比例增益的关系为：_________。11．执行器一般由_________和_________两大部分构成。12．控制阀可调比的定义为____________________________________。13．四线制热电阻温度变送器的线性化电路在________单元的_______电路上。14．四线制热电偶温度变送器的线性化电路在________单元的_______电路上。二、简答题：1．什么叫无扰动切换？答：是指调节器在自动和手动相互切换瞬间的输出不发生变化，对生产过程无扰动。画出变送器四线制和两线制供电框图，说明各自优缺点并指出两线制的连接条件。=1\*GB3①采用两线制：优点：节省电缆和安装费，具有本质安全防爆性能，活零点，可判别信号和电源是否断线；缺点：必须使用活零点，变送器输出信号的下限应能保证内部器件正常工作。（即对功耗有要求）=2\*GB3②采用四线制的优点：不必采用活零点，对功耗要求不是很严。缺点：铺设电缆多，安装费用高，安全防暴难以做到。常见的安全栅依原理有哪些？（列举至少5种）答：电阻式安全栅，齐纳式安全栅，中继放大式安全栅，光电隔离式安全栅，变压隔离式安全栅。给出理想P，PI，PD，PID四种调节器的传递函数及阶跃相应曲线。画出变送器的结构框图，说明各部分的作用，并推导输入与输出的关系。答：测量部分：把测量信号转换成能被放大器接受的信号。放大器：将测量所得Zi及Z0,Zf的偏差进行放大，输出反馈部分：将输出部分反馈至输入端，平衡输入信号。防爆型控制仪表可分隔爆型和本安型，他们都能通电时打开检修吗？为什么。答:在通电的情况下，隔爆型仪表不能打开检修，本安型可以打开检修。原因：隔爆型仪表具有隔爆外壳，其强度足够大，方爆接合面足够宽，能够承受内部爆炸并阻止其向外部传播，一旦打开，防爆作用就失去，故不能带电检修。本安型仪表内部为本质安全电路，电路中的电压和电流被限制在一允许的范围内，有故障也不会导致周围混合物的爆炸，故可以带电检修。7.控制仪表及装置的分类有那些？8.基型调节器的主要有哪些部分组成？9.调节阀的理想流量特性是指什么？常见的流量特性曲线有哪几种？答：流量特性：介质流过调节阀的相对流量与相对位移（即阀的相对开度）之间的关系即：流量特性分为理想流量特性和实际流量特性。理想流量特性主要有直线特性、等百分比（对数）特性、抛物线特性及快开特性等四种。10．力矩平衡式差压变送器的量程调整有哪几处？他们的区别是什么？力平衡式差压变送器共有两处可以调节量程，分别为：矢量机构的夹角a和电磁反馈机构的线圈其区别为：矢量机构在调节量程时，a连续可变，故量程的调节在一定范围内是连续可调。电磁反馈结构的线圈，其轧数的变化是通过某一个线圈的有无实现的，故量程调整时，其范围为两个值，不能连续调。三、分析题：分析下面的偏差差动电平移动电路（基型调节器的输入电路）Uo与Ui，Us的关系，并分析UB的作用。IC1位理想运放，R7=R8=5K，其余电阻为500K，UB=10v。IC1UiUsR7UoR8UB2．用差压变送器测量压力，压力测量范围为0-12Mpa，当测量压力为8.4Mpa时，变送器的输出电流是多大？若将零点迁移到0.2Mpa处，此时的输出电流又是多少？答：4-20mA输入对应0-12mpa,（2分）所以：
