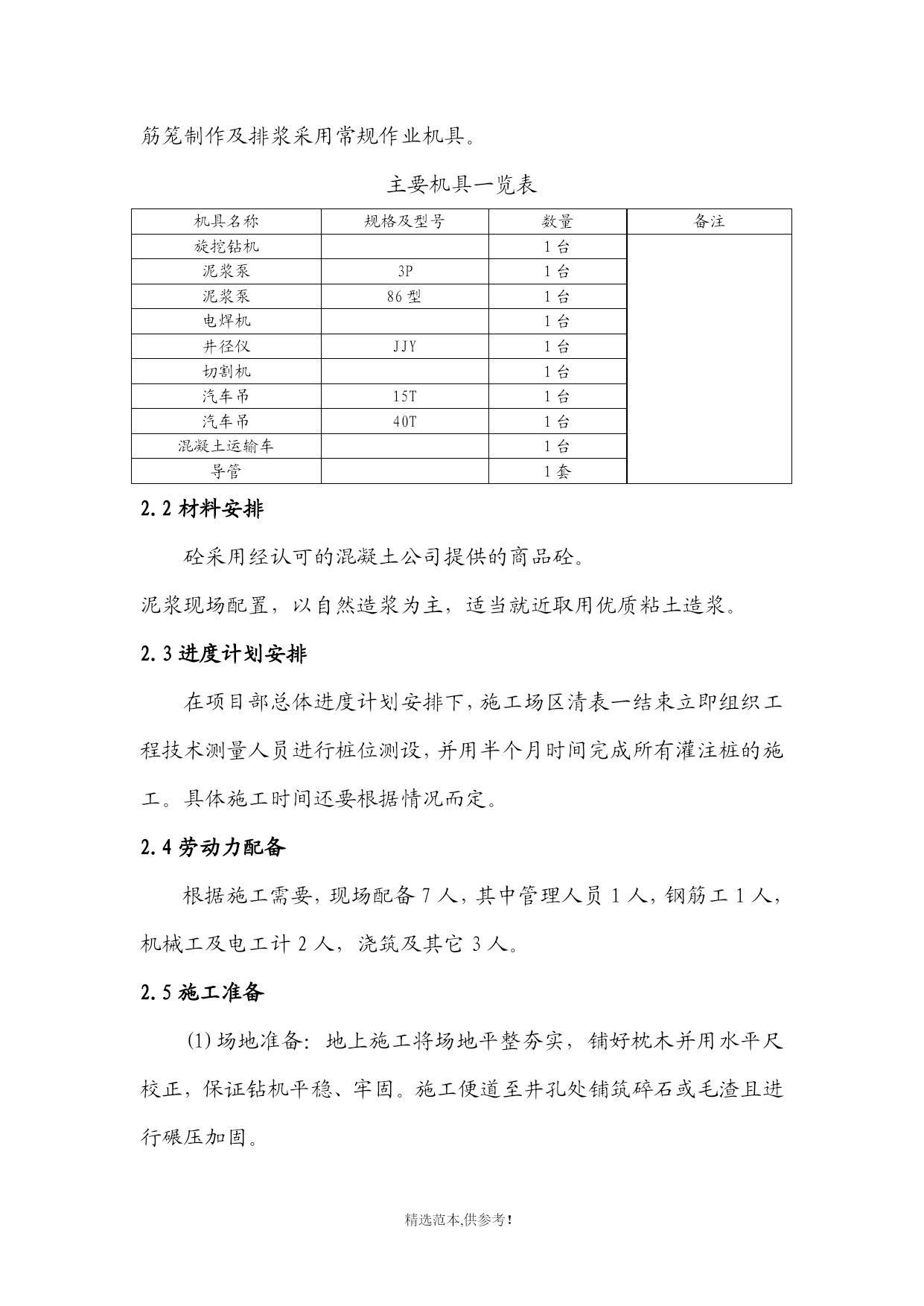

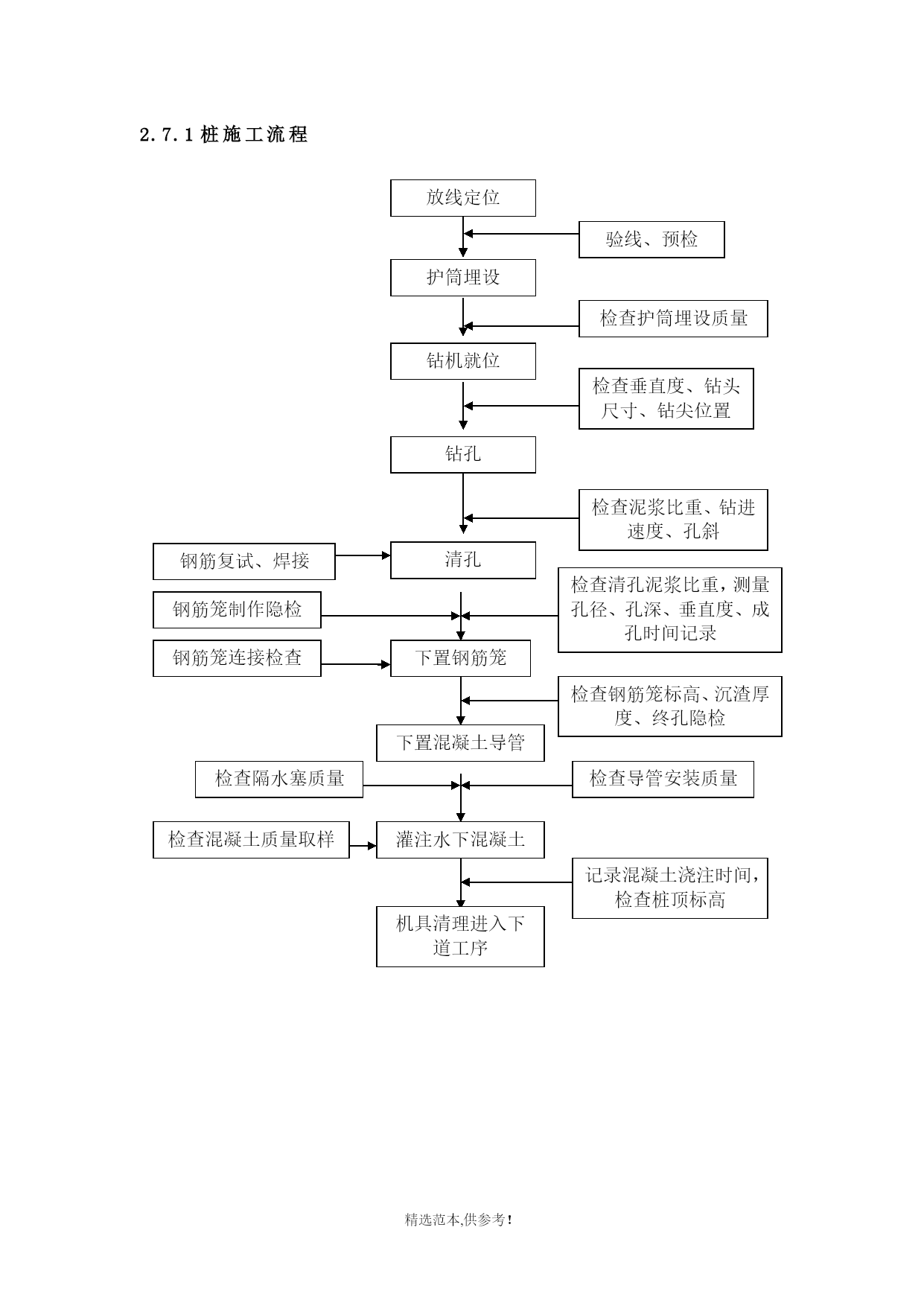

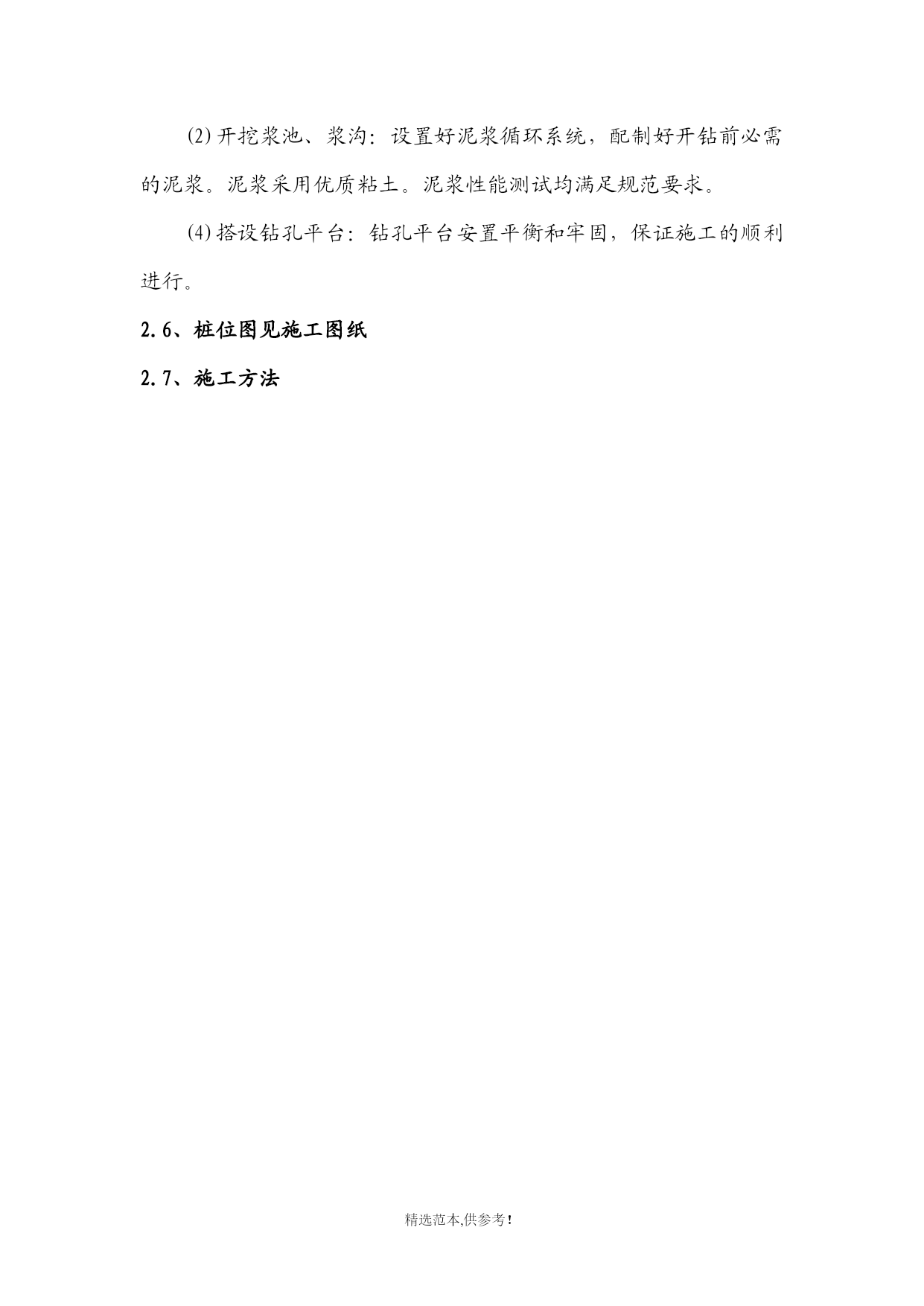

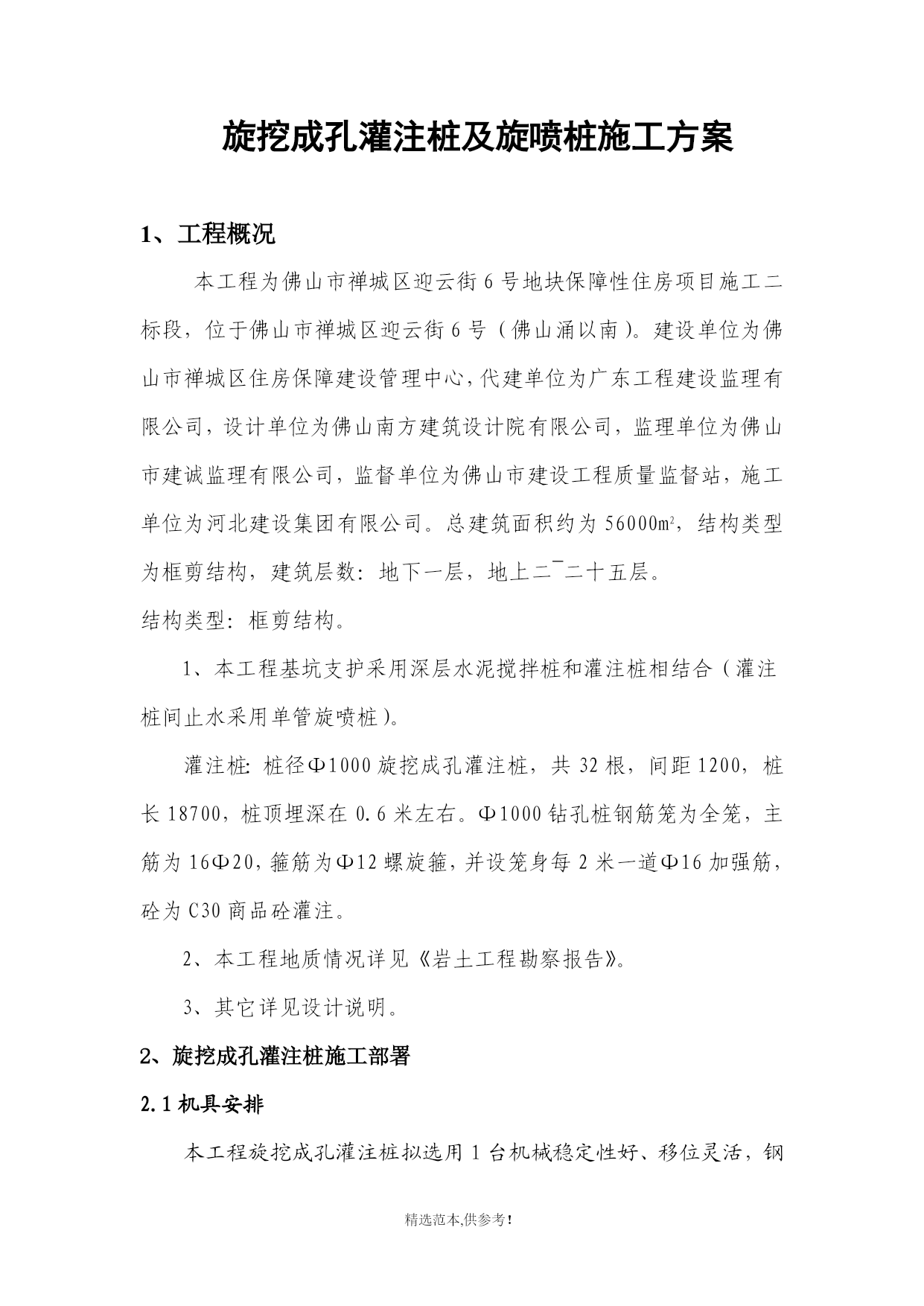

精选范本,供参考！精选范本,供参考！精选范本,供参考！目录1、工程概况22、旋挖成孔灌注桩施工部署23、旋喷桩施工部署174、质量保证措施215、安全生产措施236、文明与环保施工措施267、工程检测、验收与资料28旋挖成孔灌注桩及旋喷桩施工方案1、工程概况本工程为佛山市禅城区迎云街6号地块保障性住房项目施工二标段，位于佛山市禅城区迎云街6号（佛山涌以南）。建设单位为佛山市禅城区住房保障建设管理中心，代建单位为广东工程建设监理有限公司，设计单位为佛山南方建筑设计院有限公司，监理单位为佛山市建诚监理有限公司，监督单位为佛山市建设工程质量监督站，施工单位为河北建设集团有限公司。总建筑面积约为56000m2，结构类型为框剪结构，建筑层数：地下一层，地上二~二十五层。结构类型：框剪结构。1、本工程基坑支护采用深层水泥搅拌桩和灌注桩相结合（灌注桩间止水采用单管旋喷桩）。灌注桩：桩径Φ1000旋挖成孔灌注桩，共32根，间距1200，桩长18700，桩顶埋深在0.6米左右。Φ1000钻孔桩钢筋笼为全笼，主筋为16Φ20，箍筋为Φ12螺旋箍，并设笼身每2米一道Φ16加强筋，砼为C30商品砼灌注。2、本工程地质情况详见《岩土工程勘察报告》。3、其它详见设计说明。2、旋挖成孔灌注桩施工部署2.1机具安排本工程旋挖成孔灌注桩拟选用1台机械稳定性好、移位灵活，钢筋笼制作及排浆采用常规作业机具。主要机具一览表机具名称规格及型号数量备注旋挖钻机1台泥浆泵3P1台泥浆泵86型1台电焊机1台井径仪JJY1台切割机1台汽车吊15T1台汽车吊40T1台混凝土运输车1台导管1套2.2材料安排砼采用经认可的混凝土公司提供的商品砼。泥浆现场配置，以自然造浆为主，适当就近取用优质粘土造浆。2.3进度计划安排在项目部总体进度计划安排下，施工场区清表一结束立即组织工程技术测量人员进行桩位测设，并用半个月时间完成所有灌注桩的施工。具体施工时间还要根据情况而定。2.4劳动力配备根据施工需要，现场配备7人，其中管理人员1人，钢筋工1人，机械工及电工计2人，浇筑及其它3人。2.5施工准备(1)场地准备：地上施工将场地平整夯实，铺好枕木并用水平尺校正，保证钻机平稳、牢固。施工便道至井孔处铺筑碎石或毛渣且进行碾压加固。(2)开挖浆池、浆沟：设置好泥浆循环系统，配制好开钻前必需的泥浆。泥浆采用优质粘土。泥浆性能测试均满足规范要求。(4)搭设钻孔平台：钻孔平台安置平衡和牢固，保证施工的顺利进行。2.6、桩位图见施工图纸2.7、施工方法2.7.1桩施工流程放线定位护筒埋设检查垂直度、钻头尺寸、钻尖位置钻机就位检查护筒埋设质量验线、预检钻孔清孔检查泥浆比重、钻进速度、孔斜钢筋复试、焊接检查清孔泥浆比重，测量孔径、孔深、垂直度、成孔时间记录钢筋笼制作隐检钢筋笼连接检查下置钢筋笼检查钢筋笼标高、沉渣厚度、终孔隐检下置混凝土导管检查导管安装质量检查隔水塞质量检查混凝土质量取样灌注水下混凝土记录混凝土浇注时间，检查桩顶标高机具清理进入下道工序2.7.2测量定位1、测量方法首先，测量主管计算出桩的中心坐标，经过检核合格后。现场控制网点用极坐标法放出桩的平面位置，附合到另一控制点上进行检查。标高用水准仪测出护筒顶标高，以控制孔深和钢筋笼标高、混凝土面标高。2、测量管理⑴测量队伍我项目部设专职测量人员，负责测量统筹管理和复核，经复核合格，报监理复核合格后，方可开钻。⑵测量仪器测量班配备如下测量仪器和设备：J2级全站仪1套（测角中误差±2″，测距精度3mm±2ppm）包括主机、脚架、棱镜和觇牌；DS3水准仪2套（每千米水准测量高差中数偶然中误差小于3mm）包括主机、脚架、水准尺和尺垫；计算机一台，钢尺2把（经过检定）。2.7.3施工工艺1、旋挖施工工艺施工工艺流程：测量放线→挖泥浆沟→埋设护筒→钻机钻头对正桩中心→成孔钻进至设计桩底→清孔合格→吊装钢筋笼→下导管→灌注混凝土→拔导管→钻机移位→养护2、泥浆制备(1)设置泥浆池和泥浆沟①钻机开始钻孔前需要挖好泥浆沟，施工现场内设置4个泥浆池，两个在施工场地内，由于施工场地有限另外两个只能设置在施工场地外，泥浆池长为4m，宽为4m，高为1.8m；并在运用库内每两条横轴之间设置一条泥浆沟槽，连接到施工场地排水沟内，沟槽宽为300mm、高为300mm。派专人对泥浆沟槽进行清理，保持施工场地的干净、整洁。泥浆沟周围条件具备的地方打好提醒、围护标识，安装好泥浆循环污水泵。挖好泥浆排放沟；在钻进过程中试验人员严格控制泥浆稠度、比重等性能指标。
