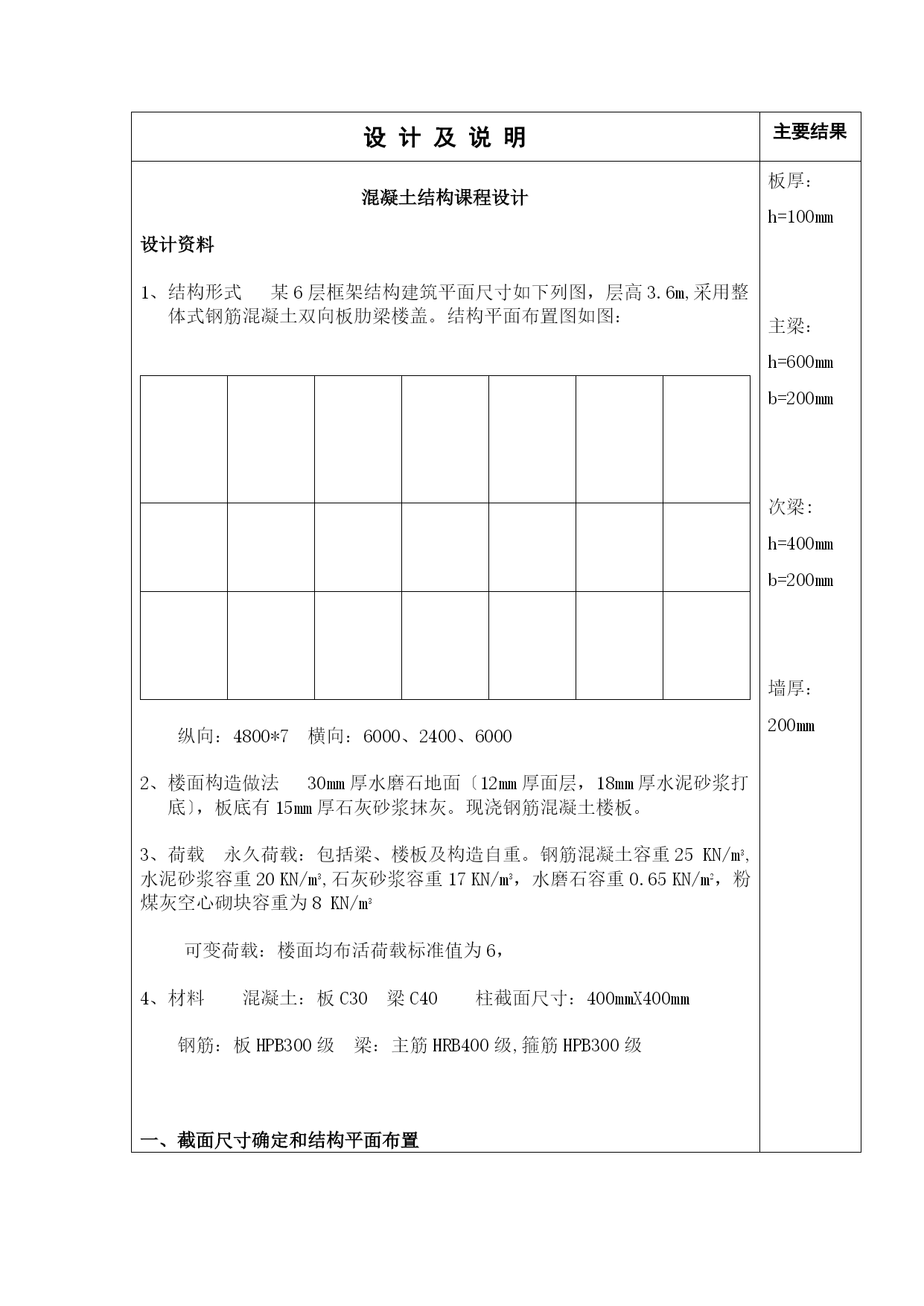

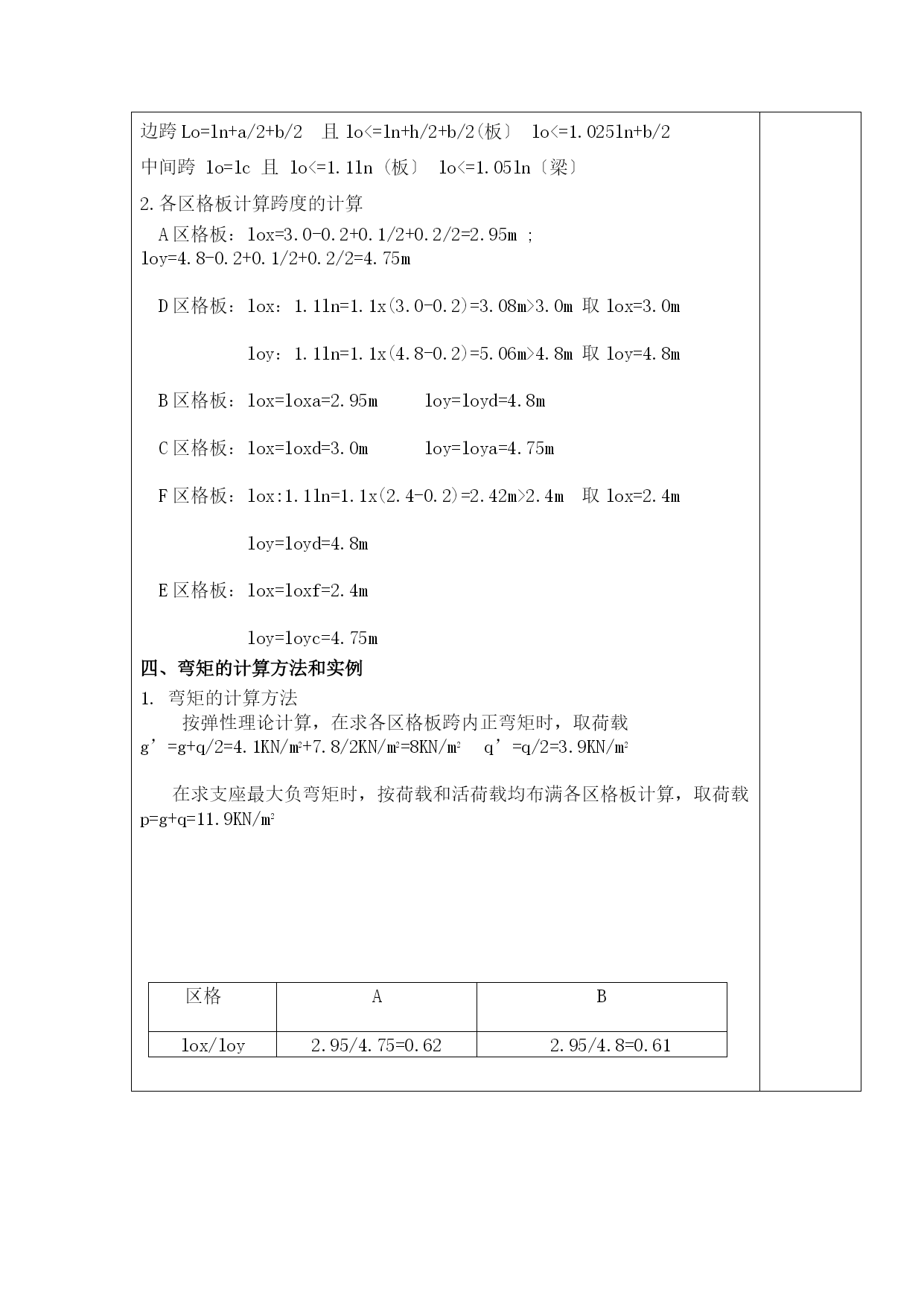

某钢筋混凝土现浇双向板肋形楼盖设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）课程设计说明书设计及说明主要结果混凝土结构课程设计设计资料结构形式某6层框架结构建筑平面尺寸如下列图，层高3.6m,采用整体式钢筋混凝土双向板肋梁楼盖。结构平面布置图如图：纵向：4800*7横向：6000、2400、6000楼面构造做法30mm厚水磨石地面〔12mm厚面层，18mm厚水泥砂浆打底〕，板底有15mm厚石灰砂浆抹灰。现浇钢筋混凝土楼板。3、荷载永久荷载：包括梁、楼板及构造自重。钢筋混凝土容重25KN/m3,水泥砂浆容重20KN/m3,石灰砂浆容重17KN/m3，水磨石容重0.65KN/m2，粉煤灰空心砌块容重为8KN/m3可变荷载：楼面均布活荷载标准值为6，4、材料混凝土：板C30梁C40柱截面尺寸：400mmX400mm钢筋：板HPB300级梁：主筋HRB400级,箍筋HPB300级一、截面尺寸确定和结构平面布置1.截面尺寸确定方法:柱截面：400mmX400mm板厚：h=3000/(40~30)=75mm~100mm，板厚取100mm主梁截面尺寸：h=〔1/14~1/8〕L=429mm~750mm取600mmb=〔1/3~1/2〕h=200~300mm取b=200mm次梁截面尺寸：h=(1/18~1/12)L=267mm~400mm取400mmb=(1/3~1/2)h=133mm~200mm取200mm2.结构平面布置图:结果布置如上图所示二、荷载计算1.恒载计算30mm厚水磨石地面0.65KN/m215mm石灰砂浆抹灰0.015x17=0.26KN/m2板自重0.1x25=2.5KN/m2恒载标准值3.41KN/m2恒载设计值g=3.41x1.2=4.1KN/m22、活载计算活荷载设计值q=6.0x1.3=7.8KN/m2合计p=g+q=11.9KN/m2三、计算跨度的计算方法和实例计算跨度的计算方法边跨Lo=ln+a/2+b/2且lo<=ln+h/2+b/2(板〕lo<=1.025ln+b/2中间跨lo=lc且lo<=1.1ln(板〕lo<=1.05ln〔梁〕2.各区格板计算跨度的计算A区格板：lox=3.0-0.2+0.1/2+0.2/2=2.95m;loy=4.8-0.2+0.1/2+0.2/2=4.75mD区格板：lox：1.1ln=1.1x(3.0-0.2)=3.08m>3.0m取lox=3.0mloy：1.1ln=1.1x(4.8-0.2)=5.06m>4.8m取loy=4.8mB区格板：lox=loxa=2.95mloy=loyd=4.8mC区格板：lox=loxd=3.0mloy=loya=4.75mF区格板：lox:1.1ln=1.1x(2.4-0.2)=2.42m>2.4m取lox=2.4mloy=loyd=4.8mE区格板：lox=loxf=2.4mloy=loyc=4.75m四、弯矩的计算方法和实例弯矩的计算方法按弹性理论计算，在求各区格板跨内正弯矩时，取荷载g’=g+q/2=4.1KN/m2+7.8/2KN/m2=8KN/m2q’=q/2=3.9KN/m2在求支座最大负弯矩时，按荷载和活荷载均布满各区格板计算，取荷载p=g+q=11.9KN/m2区格ABlox/loy2.95/4.75=0.622.95/4.8=0.61跨内计算简图u=0mx(0.0358x8+0.0482x3.9)x2.952=4.13KN·m/m(0.0363x8+0.0534x3.9)x2.952=4.34KN·m/mmy(0.0084x8+0.0138x3.9)x2.952=1.05KN·m/m(0.0082x8+0.0108x3.9)x2.952=0.94KN·m/mu=0.2mxu4.13+1.05x0.2KN·m/m=4.34KN·m/m4.34+0.94x0.2KN·m/m=4.53KN·m/mmyu4.13x0.2+1.05KN·m/m=1.88KN·m/m0.94+4.34x0.2KN·m/m=1.81KN·m/m支座计算简图mx’2=8.1KN·m/m2=8.16KN·m/mmy’2=5.91KN·m/2=5.91KN·m/m区格CDLox/loy3.0/4.75=0.633.0/4.8=0.63跨中计算简图u=0mx(0.0354x8+0.0675x3.9)x3.02=4.92KN·m/m(0.0354x8+0.0778x3.9)x3.02=5.28KN·m/mmy(0.008x8+0.0277x3.9)x3.02=1.55KN·m/m(0.008x8+0.0259x3.9)x3.
