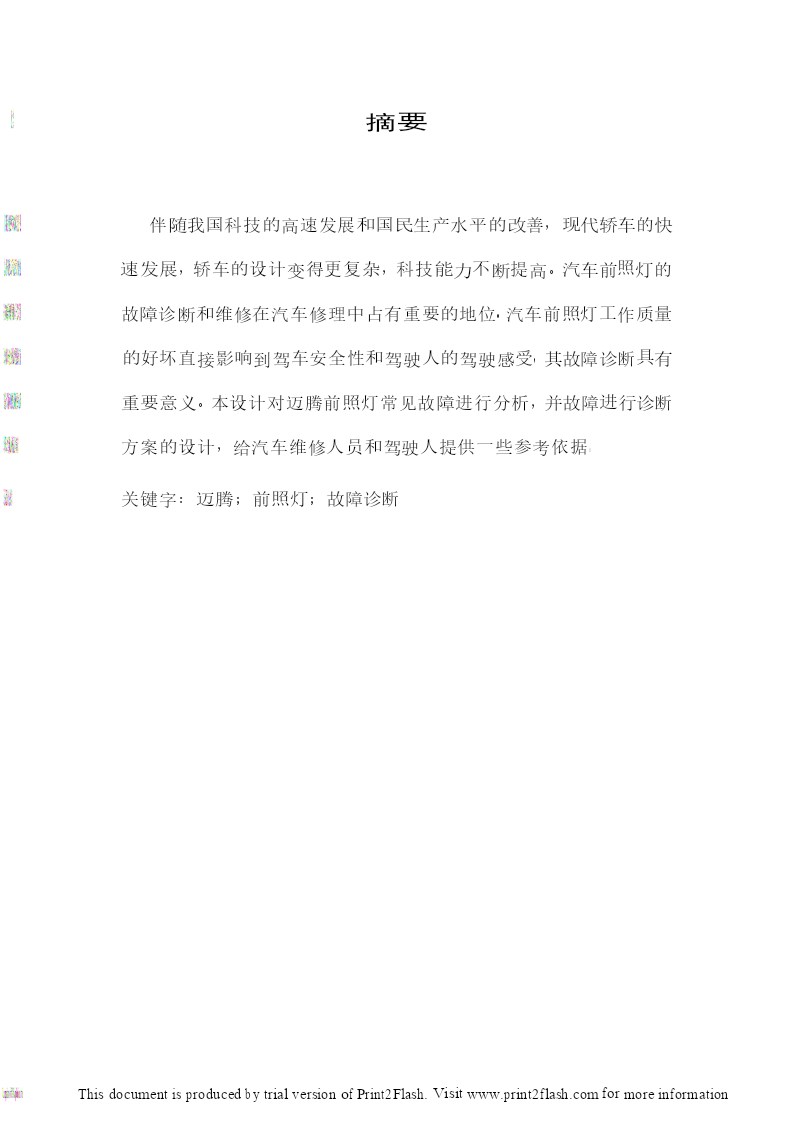

摘要伴随我国科技的高速发展和国民生产水平的改善，现代轿车的快速发展，轿车的设计变得更复杂，科技能力不断提高。汽车前照灯的故障诊断和维修在汽车修理中占有重要的地位。汽车前照灯工作质量的好坏直接影响到驾车安全性和驾驶人的驾驶感受，其故障诊断具有重要意义。本设计对迈腾前照灯常见故障进行分析，并故障进行诊断方案的设计，给汽车维修人员和驾驶人提供一些参考依据。关键字：迈腾；前照灯；故障诊断ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation目录1.大众迈腾前大灯的结构与工作原理............................11.1大众迈腾轿车前大灯的组成............................11.2大众迈腾前大灯的工作原理............................22.大众迈腾近光灯常见故障的诊断方案..........................82.1近光灯异常点亮（车灯应急模式）故障诊断方案.........82.2近光灯全都不亮故障诊断方案..........................92.3近光灯个别不亮故障诊断方案.........................113.案例分析...................................................13总结.......................................................15致谢.......................................................16参考文献.....................................................17IIThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation1.大众迈腾前大灯的结构与工作原理1.1大众迈腾轿车前大灯的组成大众迈腾前大灯主要包括示宽灯、近光灯、远光灯、日间行车灯、转向灯，如图1T所示。图1-1大众迈腾前大灯的组成(1)示宽灯：俗称小灯，“示”是警示的意思；“廓”有轮廓之意，所以示廓灯是一种警示标志的车灯用来提醒其它车辆注意的示意灯。前示廓灯一般为白色光源，方便来车会车时可以清楚知道你的车身宽度和车子位置，提高安全性，后示廓灯一般为红色光源增加光源穿透性，可以让后车在视线不清晰的情况下更加容易发现前车，避免因视线不清无法及时发现前车导致车祸发生。(2)近光灯：是大雾、下雪或大雨天气，视线受阴用来近距离照ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation明的一种灯，它的照射距离约30米-40米，照射距离短，聚光度也无法调节。（3）远光灯：是一种光线较为集中的照明灯，亮度较大，可以照到很远的物体，可以提高视线，扩大观察视野。（4）日间行车灯：它是使车辆在白天行驶时更容易被人认出来的灯具。它的功效不是为了使驾驶员能看清路面，而是为了让对方清楚有车辆行驶过来。（5）转向灯：是表示汽车动态信息的最主要装置，安装在车身前后，在汽车转弯时开启，它为行车安全提供了保障，为了您和他人的安全，请按规定使用转向灯，使人们提前知道汽车的动向，做出正确的判断。1.2大众迈腾前大灯的工作原理1.2.1大众迈腾前大灯电路图通过查阅2016款大众迈腾原厂电路图，由原厂图可绘制大众迈腾前大灯（近光灯部分）的电路简图，如图1-5所示。2ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation图1-2大众迈腾左侧前大灯灯泡电路Ml-左侧停车灯灯泡;M5-左侧转向灯灯泡;M30-左侧远光灯灯泡;M29-左侧近光灯灯泡；L23-右侧雾灯灯泡；L22-左侧雾灯灯泡3ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformor
