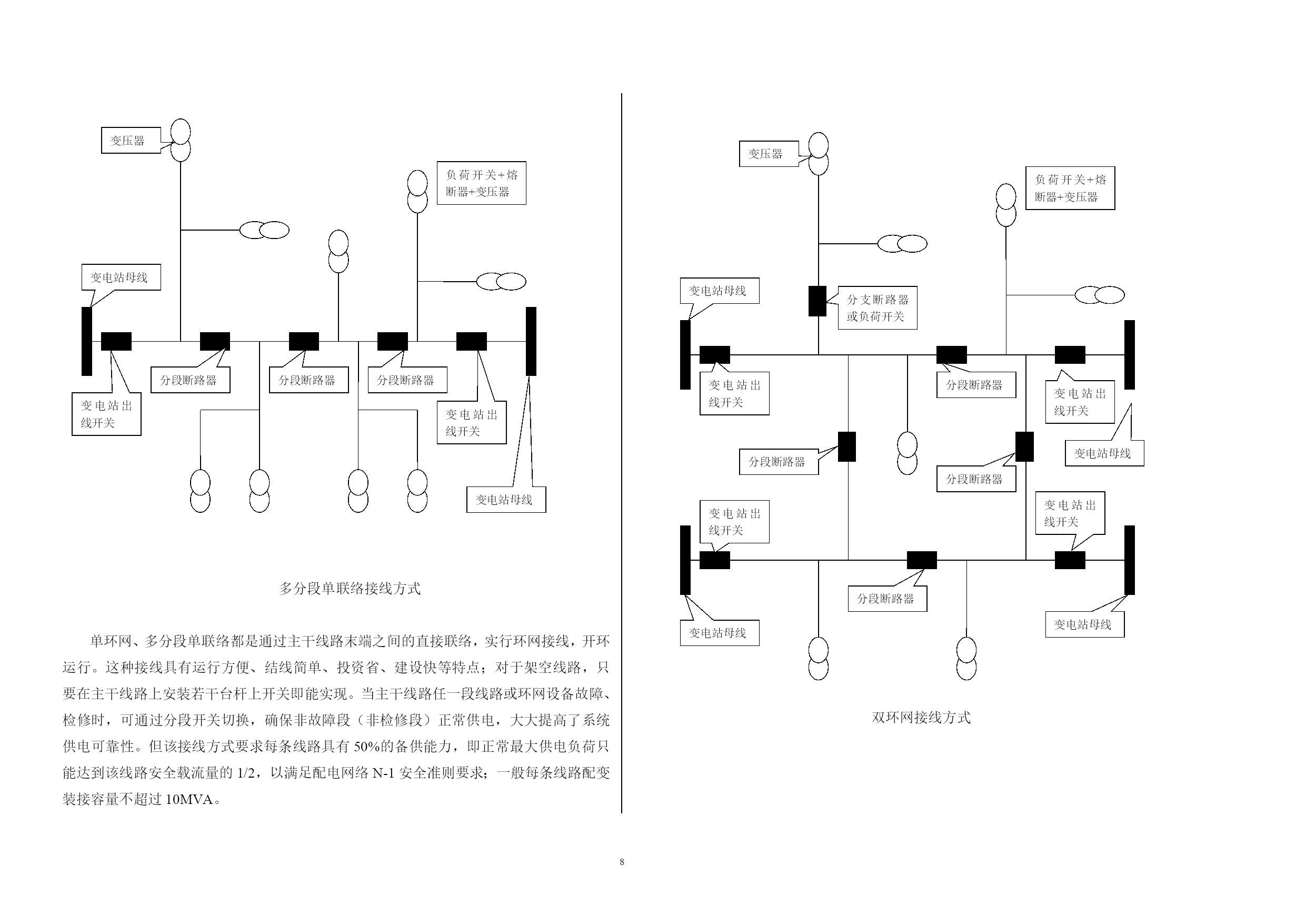

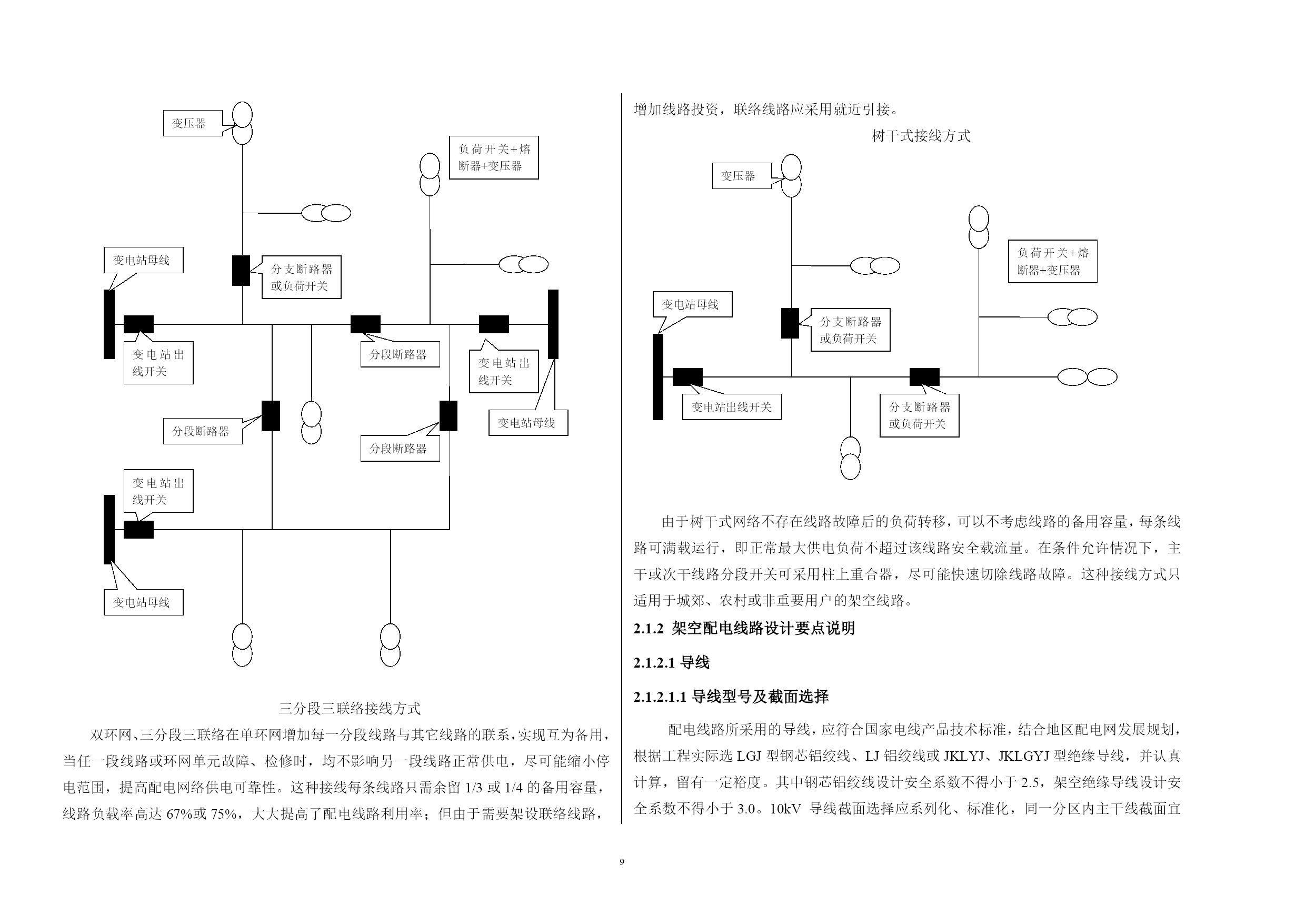

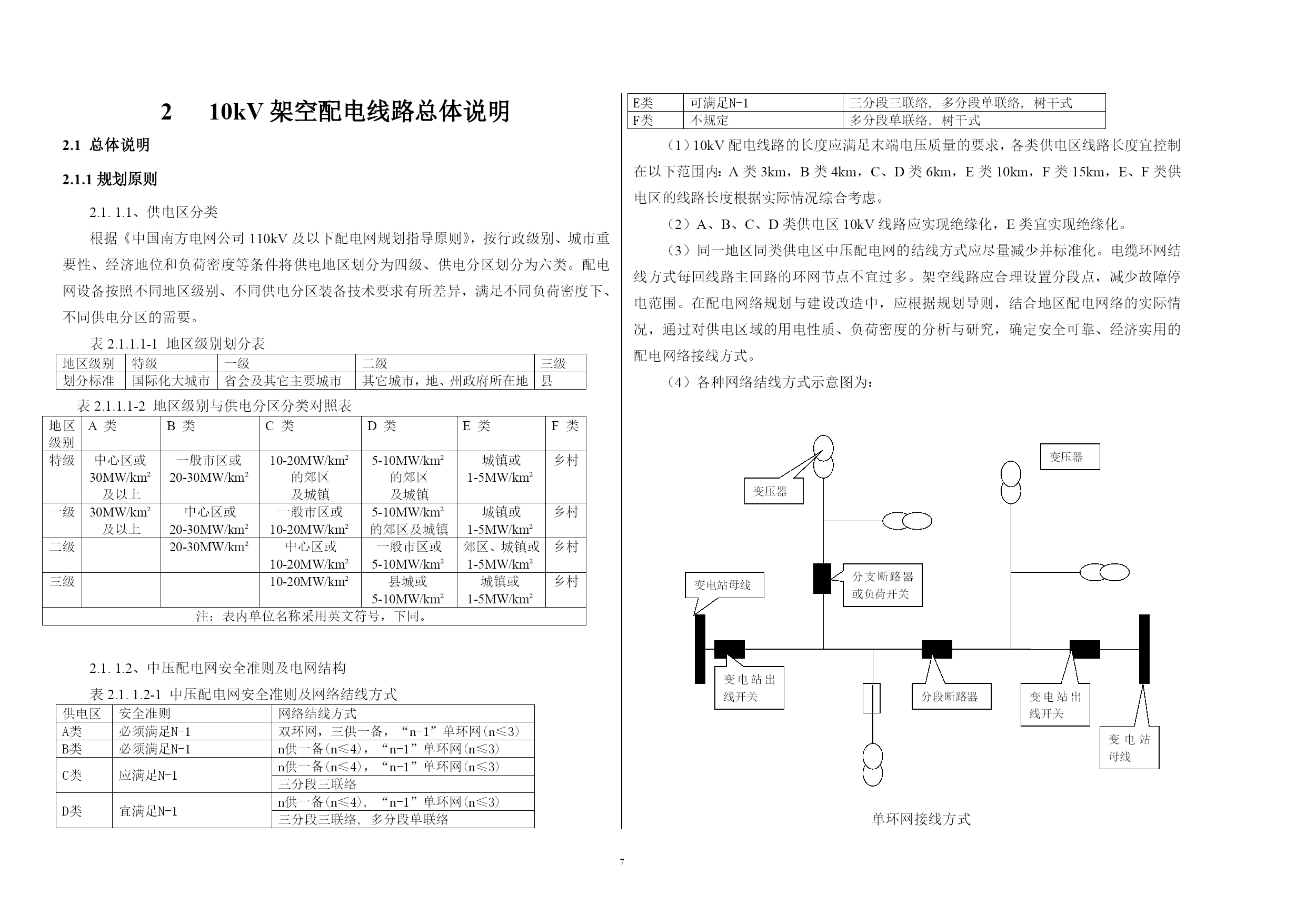

210kV架空配电线路总体说明2.1总体说明2.1.1规划原则2.1.1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。表2.1.1.1-1地区级别划分表地区级别特级一级二级三级划分标准国际化大城市省会及其它主要城市其它城市，地、州政府所在地县表2.1.1.1-2地区级别与供电分区分类对照表地区级别A类B类C类D类E类F类特级中心区或30MW/km²及以上一般市区或20-30MW/km²10-20MW/km²的郊区及城镇5-10MW/km²的郊区及城镇城镇或1-5MW/km²乡村一级30MW/km²及以上中心区或20-30MW/km²一般市区或10-20MW/km²5-10MW/km²的郊区及城镇城镇或1-5MW/km²乡村二级20-30MW/km²中心区或10-20MW/km²一般市区或5-10MW/km²郊区、城镇或1-5MW/km²乡村三级10-20MW/km²县城或5-10MW/km²城镇或1-5MW/km²乡村注：表内单位名称采用英文符号，下同。2.1.1.2、中压配电网安全准则及电网结构表2.1.1.2-1中压配电网安全准则及网络结线方式供电区安全准则网络结线方式A类必须满足N-1双环网，三供一备，“n-1”单环网(n≤3)B类必须满足N-1n供一备(n≤4)，“n-1”单环网(n≤3)C类应满足N-1n供一备(n≤4)，“n-1”单环网(n≤3)三分段三联络D类宜满足N-1n供一备(n≤4),“n-1”单环网(n≤3)三分段三联络,多分段单联络E类可满足N-1三分段三联络,多分段单联络,树干式F类不规定多分段单联络,树干式（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。（3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。电缆环网结线方式每回线路主回路的环网节点不宜过多。架空线路应合理设置分段点，减少故障停电范围。在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。（4）各种网络结线方式示意图为：分支断路器或负荷开关变电站出线开关变电站母线变压器变压器变电站母线变电站出线开关分段断路器单环网接线方式变电站出线开关变电站母线变压器负荷开关+熔断器+变压器变电站母线分段断路器分段断路器分段断路器变电站出线开关多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MVA。分支断路器或负荷开关变电站出线开关分段断路器变电站母线变压器负荷开关+熔断器+变压器变电站母线变电站出线开关分段断路器变电站出线开关变电站母线变电站母线变电站出线开关分段断路器分段断路器双环网接线方式分支断路器或负荷开关变电站出线开关分段断路器变电站母线变压器负荷开关+熔断器+变压器变电站母线变电站出线开关分段断路器变电站出线开关变电站母线分段断路器三分段三联络接线方式双环网、三分段三联络在单环网增加每一分段线路与其它线路的联系，实现互为备用，当任一段线路或环网单元故障、检修时，均不影响另一段线路正常供电，尽可能缩小停电范围，提高配电网络供电可靠性。这种接线每条线路只需余留1/3或1/4的备用容量，线路负载率高达67%或75%，大大提高了配电线路利用率；但由于需要架设联络线路，增加线路投资，联络线路应采用就近引接。树干式接线方式分支断路器或负荷开关变电站出线开关分支断路器或负荷开关变电站母线变压器负荷开关+熔断器+
