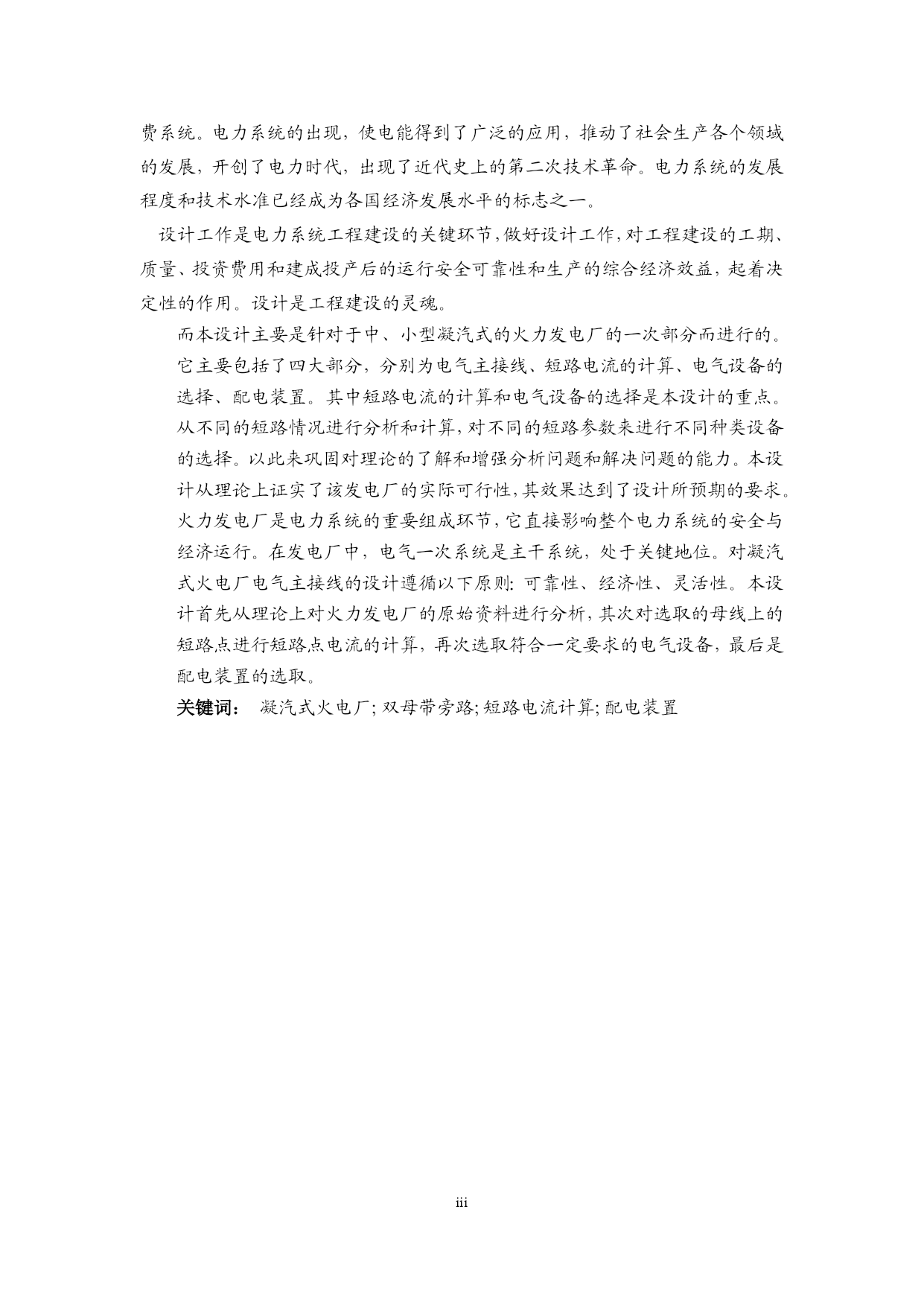

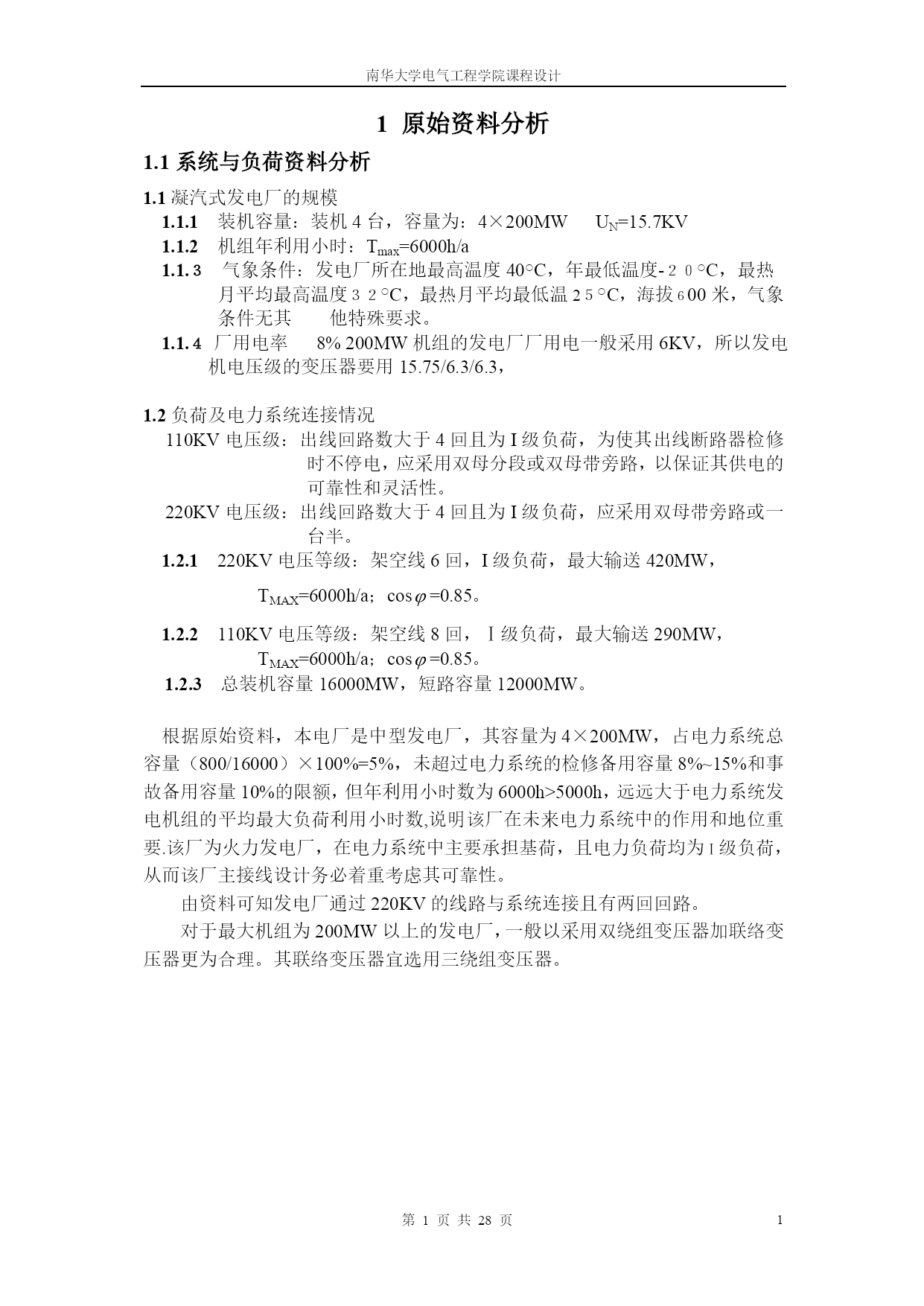

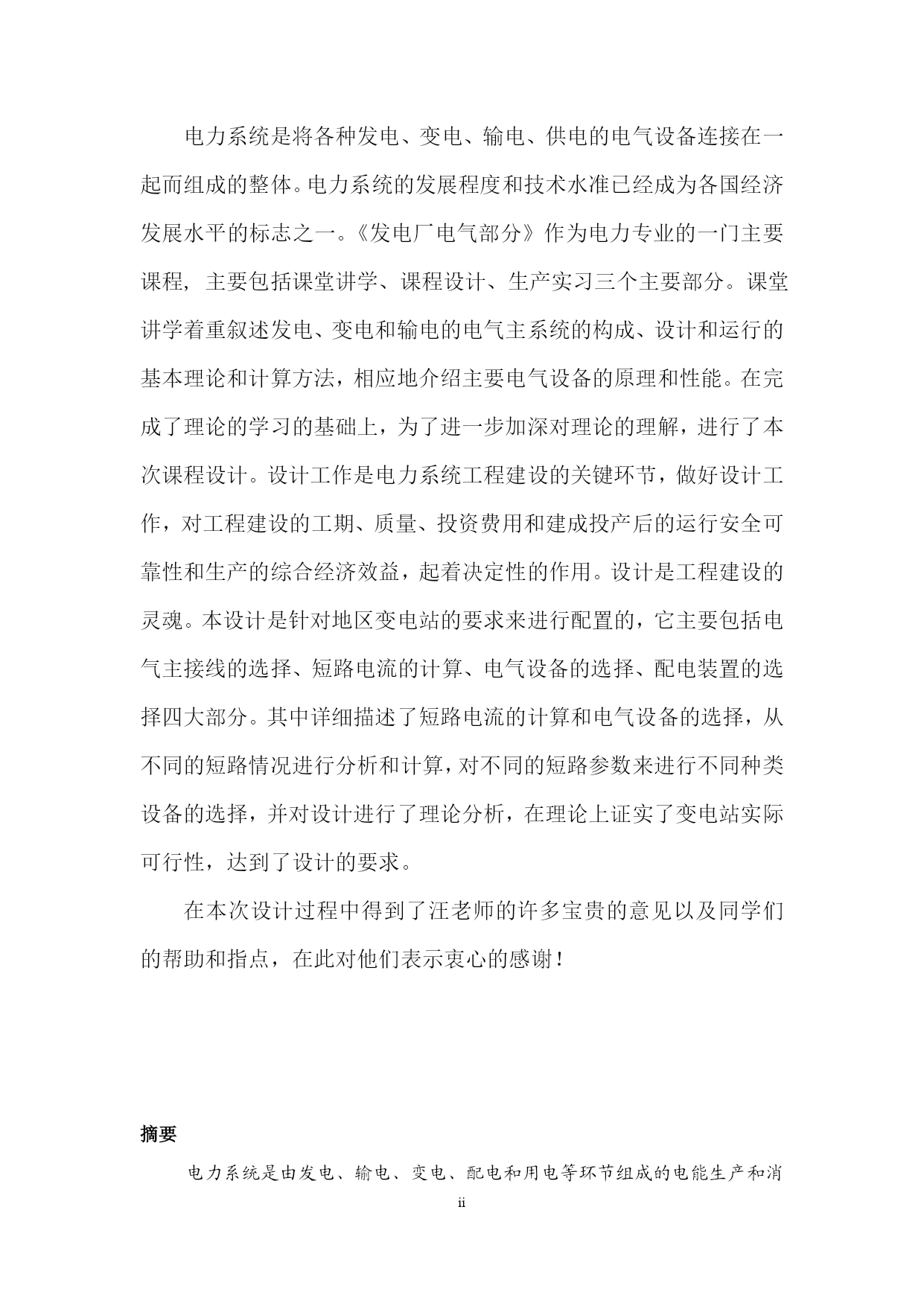

PAGEiii凝汽式地区火电站电气一次部分1、原始资料1.1发电厂建设规模1.1.1类型：凝汽式火力发电厂1.1.2容量：机组的形式和参数4×200MW，年利用小时数6000h/a1.2电力系统与本厂的连接情况1.2.1发电厂在电力系统中的作用与地位：地区电厂；1.2.2发电厂联入系统的电压等级220KV，出线回路数2回；1.2.3电力系统总装机容量16000MW、短路容量12000MVA；1.2.4发电厂在系统中所处的位置、供电示意图1.3电力负荷水平1.3.1220KV电压等级：架空线6回，Ⅰ级负荷，最大输送420MW，TMAX=6000h/a；1.3.2110KV电压等级：架空线8回，Ⅰ级负荷，最大输送290MW，TMAX=6000h/a；1.3.3厂用电率：8%；1.3.4备用110KV2回220KV2回1.4环境条件1.4.1当地年最高温度40°C，年最低温度-20°C，最热月平均最高温度32°C，最热月平均最低温度25°C；1.4.2当地海拔高600m；1.4.3气象条件无其他特殊要求2、设计任务2.1发电厂电气主接线设计；2.2厂用电设计；2.3短路电流的计算；2.4主要电气设备的选择。3、设计成果3.1设计说明书、计算书一份；3.2图纸一张（A3型）3.3电子文档前言电力系统是将各种发电、变电、输电、供电的电气设备连接在一起而组成的整体。电力系统的发展程度和技术水准已经成为各国经济发展水平的标志之一。《发电厂电气部分》作为电力专业的一门主要课程,主要包括课堂讲学、课程设计、生产实习三个主要部分。课堂讲学着重叙述发电、变电和输电的电气主系统的构成、设计和运行的基本理论和计算方法，相应地介绍主要电气设备的原理和性能。在完成了理论的学习的基础上，为了进一步加深对理论的理解，进行了本次课程设计。设计工作是电力系统工程建设的关键环节，做好设计工作，对工程建设的工期、质量、投资费用和建成投产后的运行安全可靠性和生产的综合经济效益，起着决定性的作用。设计是工程建设的灵魂。本设计是针对地区变电站的要求来进行配置的，它主要包括电气主接线的选择、短路电流的计算、电气设备的选择、配电装置的选择四大部分。其中详细描述了短路电流的计算和电气设备的选择，从不同的短路情况进行分析和计算，对不同的短路参数来进行不同种类设备的选择，并对设计进行了理论分析，在理论上证实了变电站实际可行性，达到了设计的要求。在本次设计过程中得到了汪老师的许多宝贵的意见以及同学们的帮助和指点，在此对他们表示衷心的感谢！摘要电力系统是由发电、输电、变电、配电和用电等环节组成的电能生产和消费系统。电力系统的出现，使电能得到了广泛的应用，推动了社会生产各个领域的发展，开创了电力时代，出现了近代史上的第二次技术革命。电力系统的发展程度和技术水准已经成为各国经济发展水平的标志之一。设计工作是电力系统工程建设的关键环节，做好设计工作，对工程建设的工期、质量、投资费用和建成投产后的运行安全可靠性和生产的综合经济效益，起着决定性的作用。设计是工程建设的灵魂。而本设计主要是针对于中、小型凝汽式的火力发电厂的一次部分而进行的。它主要包括了四大部分，分别为电气主接线、短路电流的计算、电气设备的选择、配电装置。其中短路电流的计算和电气设备的选择是本设计的重点。从不同的短路情况进行分析和计算，对不同的短路参数来进行不同种类设备的选择。以此来巩固对理论的了解和增强分析问题和解决问题的能力。本设计从理论上证实了该发电厂的实际可行性，其效果达到了设计所预期的要求。火力发电厂是电力系统的重要组成环节，它直接影响整个电力系统的安全与经济运行。在发电厂中，电气一次系统是主干系统，处于关键地位。对凝汽式火电厂电气主接线的设计遵循以下原则：可靠性、经济性、灵活性。本设计首先从理论上对火力发电厂的原始资料进行分析，其次对选取的母线上的短路点进行短路点电流的计算，再次选取符合一定要求的电气设备，最后是配电装置的选取。关键词：凝汽式火电厂;双母带旁路;短路电流计算;配电装置南华大学电气工程学院课程设计第页共NUMPAGES28页目录1系统与负荷原始资料分析12电气主接线22.1主接线方案的选择22.2发电机型式与变压器的选择与计算62.3厂用电接线方式的选择92.4主接线中设备配置的一般原则103短路电流的计算113.1短路电流的计算113.2短路电流计算的一般规定113.3短路电流的计算结果表124电气设备的选择134.1电气设备选择的一般规则134.2电气设备选择的条件134.3电气设备的选择154.4电气设备选择的结果表175配电装
