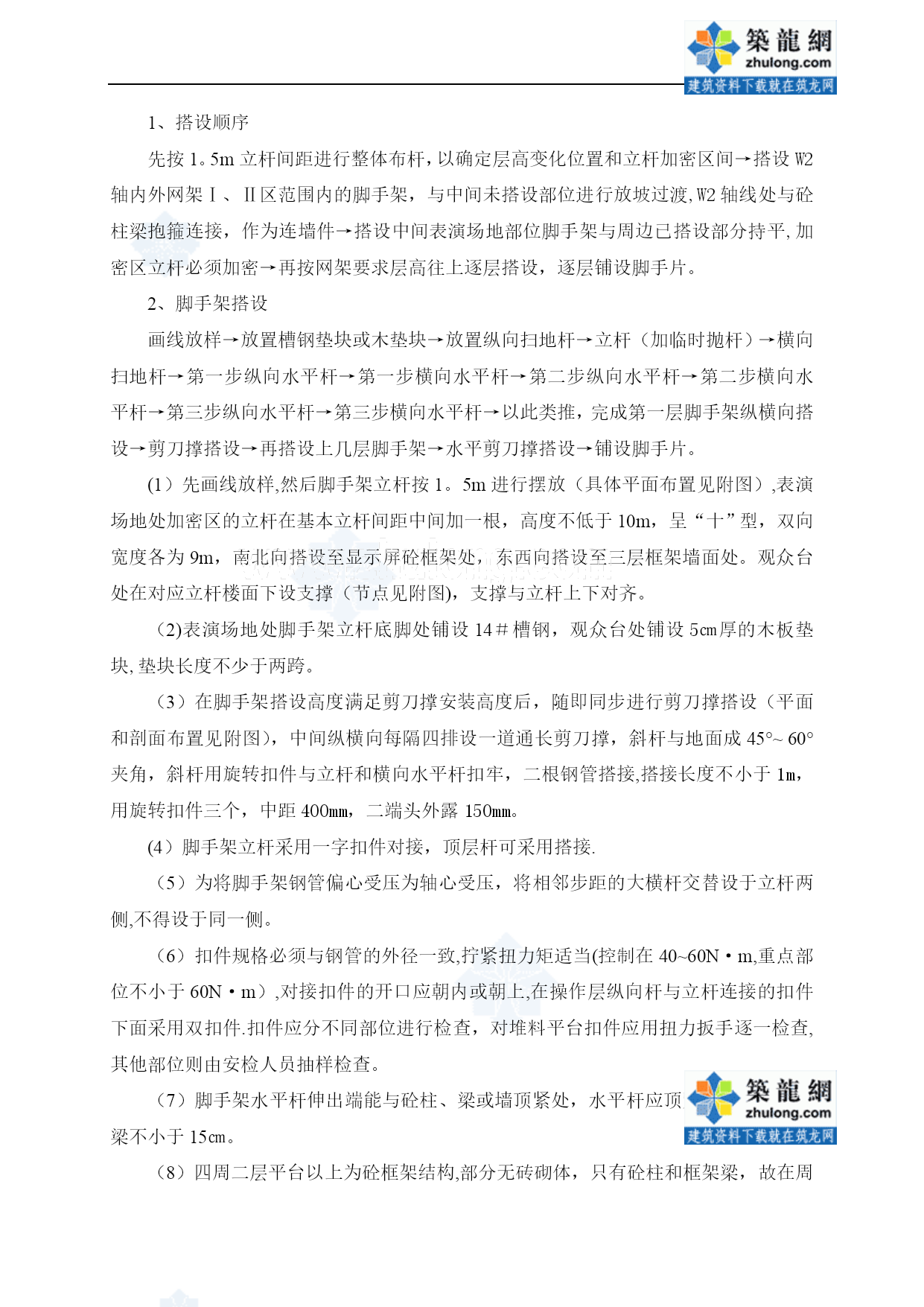

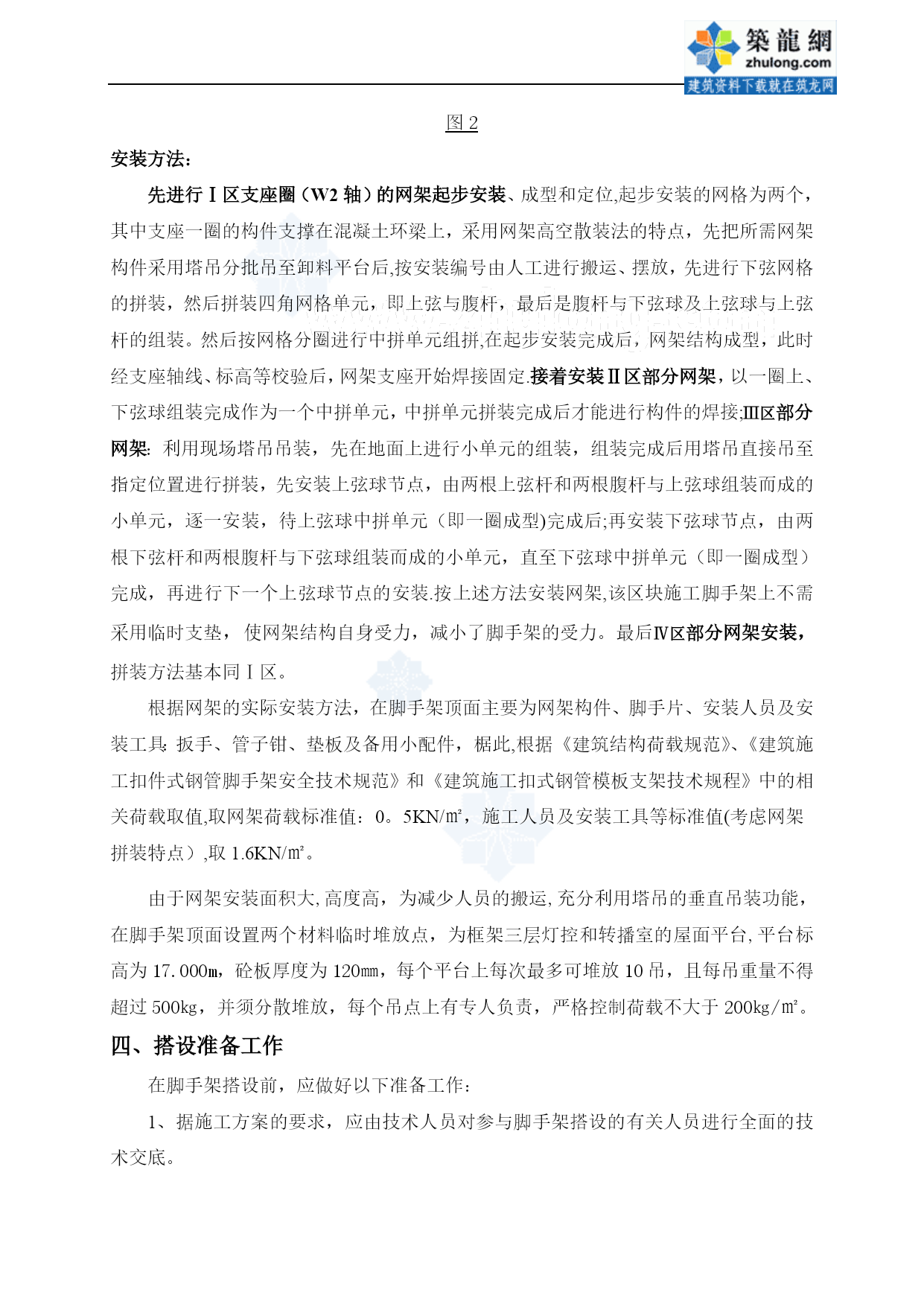

浙江某体育馆钢网架安装脚手架施工方案secret【实用文档】doc文档可直接使用可编辑，欢迎下载施工组织设计（专项施工方案）报审表工程名称：编号：A2致：(监理单位）我方已根据施工合同的有关规定完成了工程施工组织设计（专项施工方案)编制，并经我单位上级技术负责人审查批准,请予以审查.附件:脚手架搭拆专项安全施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期:总监理工程师审核意见:项目监理机构(章）：总监理工程师：日期:本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。＊＊网架脚手架搭拆专项施工方案编制人：审核人：审批人：二OO九年四月目录一、现场概况……………………………………02二、编制依据……………………………………02三、网架安装方案………………………………02四、搭设准备工作………………………………05五、脚手架搭设方案……………………………05六、脚手架搭拆施工工艺………………………05七、脚手架检查与验收…………………………06八、安全措施……………………………………07九、脚手架搭拆的人员安排……………………11十、方案结语……………………………………11十一、脚手架参数选取…………………………11十二、脚手架安全性验算………………………12十三、附图………………………………………171、Ⅰ、Ⅱ平面布置图；2、脚手架立杆平面布置图；3、脚手架水平杆、剪刀撑平面布置图；4、脚手架顶面布置图；5、1-1剖面图；6、2-2剖面图；7、脚手架四周外立面剪刀撑示图；8、脚手架顶面标高分布示意图。一、现场概况体育馆主屋面网壳采用正放四角锥双层球面网壳，节点采用螺栓球节点（局部为焊接球），网壳跨度为87.8m，直径为98m，网壳厚度为2。9m,网架高度为15。1m（从支座到网架顶），投影覆盖面积为8360。8㎡，展开面积为9058。2㎡，四周采用周边支座支承，共36个焊接球支座，支座间夹角为10°，支座预埋件顶面底部标高为17。18m。体育馆中间64.914m×43m为表演场地,四周为阶梯形观众看台。二、编制依据本方案根据国家有关规范和行业标准进行《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（J84-2001）《建筑结构荷载规范》(GB50009-2001）（2006版）《建筑施工高处作业安全技术规范》（JGJ80-91）《钢结构工程施工质量验收规范》（GB55-2001）《建筑施工安全检查标准》(JGJ59—99）《钢结构设计规范》(GB50017—2003）等规范.《建筑地基基础设计规范》（GB50007-2002）《建筑施工扣件式钢管模板支架技术规程》（浙江省建设标准）三、网架安装方案根据网架结构深化结果，网架节点既有螺栓球又有焊接球，其中焊接球主要分布在网架中心最高部位及周边支座轴线内侧，网架主体结构全部重量约400t，按投影面积计算每平方重48㎏(即0。48KN）.确定的网架安装方法是，根据网架特点及安装方法划分成四个区块进行安装（如表一）,在网架安装成型后,按下弦节点从外往里分区逐圈逐格安装(图1、2）。区块下弦球位置焊接球数量网架安装方法搭设的顶部标高Ⅰ区第1圈无先进行安装下弦网格的拼装，然后安装四角网格，即上弦与腹杆,最后腹杆与下弦球及上弦球与上弦杆的组装15。70米第2圈（支座)3617.18米第3圈1218。80米Ⅱ区第4圈6同Ⅰ区20.20米第5圈无21.50米Ⅲ区第6圈至第12圈无塔吊吊装到位直接进行小单元拼装21。50米至27。3米Ⅳ区第13圈至第15圈第13圈上炫球8同Ⅰ区27。65米第14圈上炫球8第15圈上炫球4第16圈上炫球1表一图1图2安装方法：先进行Ⅰ区支座圈（W2轴）的网架起步安装、成型和定位,起步安装的网格为两个，其中支座一圈的构件支撑在混凝土环梁上，采用网架高空散装法的特点，先把所需网架构件采用塔吊分批吊至卸料平台后,按安装编号由人工进行搬运、摆放，先进行下弦网格的拼装，然后拼装四角网格单元，即上弦与腹杆，最后是腹杆与下弦球及上弦球与上弦杆的组装。然后按网格分圈进行中拼单元组拼,在起步安装完成后，网架结构成型，此时经支座轴线、标高等校验后，网架支座开始焊接固定.接着安装Ⅱ区部分网架，以一圈上、下弦球组装完成作为一个中拼单元，中拼单元拼装完成后才能进行构件的焊接;Ⅲ区部分网架：利用现场塔吊吊装，先在地面上进行小单元的组装，组装完成后用塔吊直接吊至指定位置进行拼装，先安装上弦球节点，由
