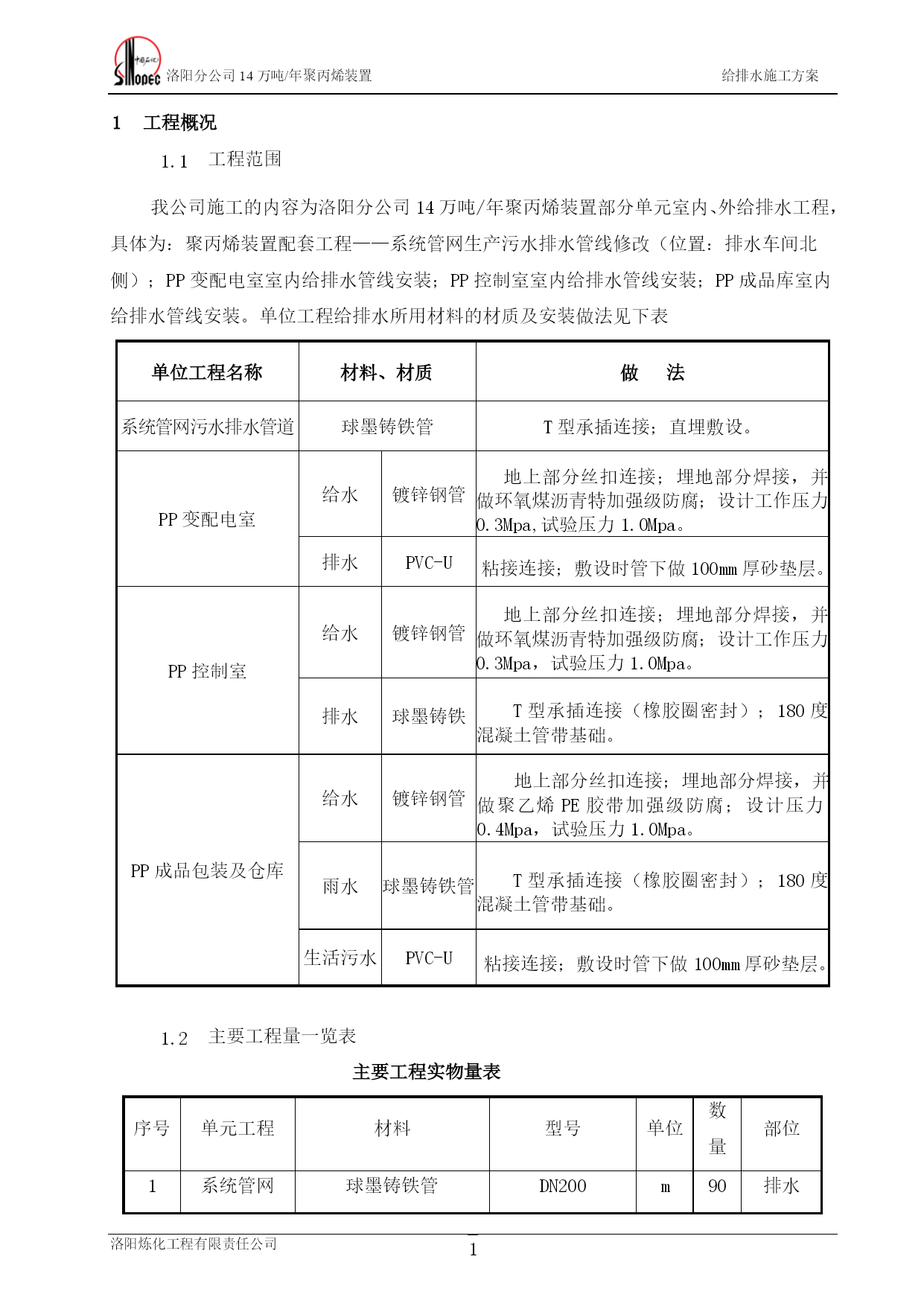

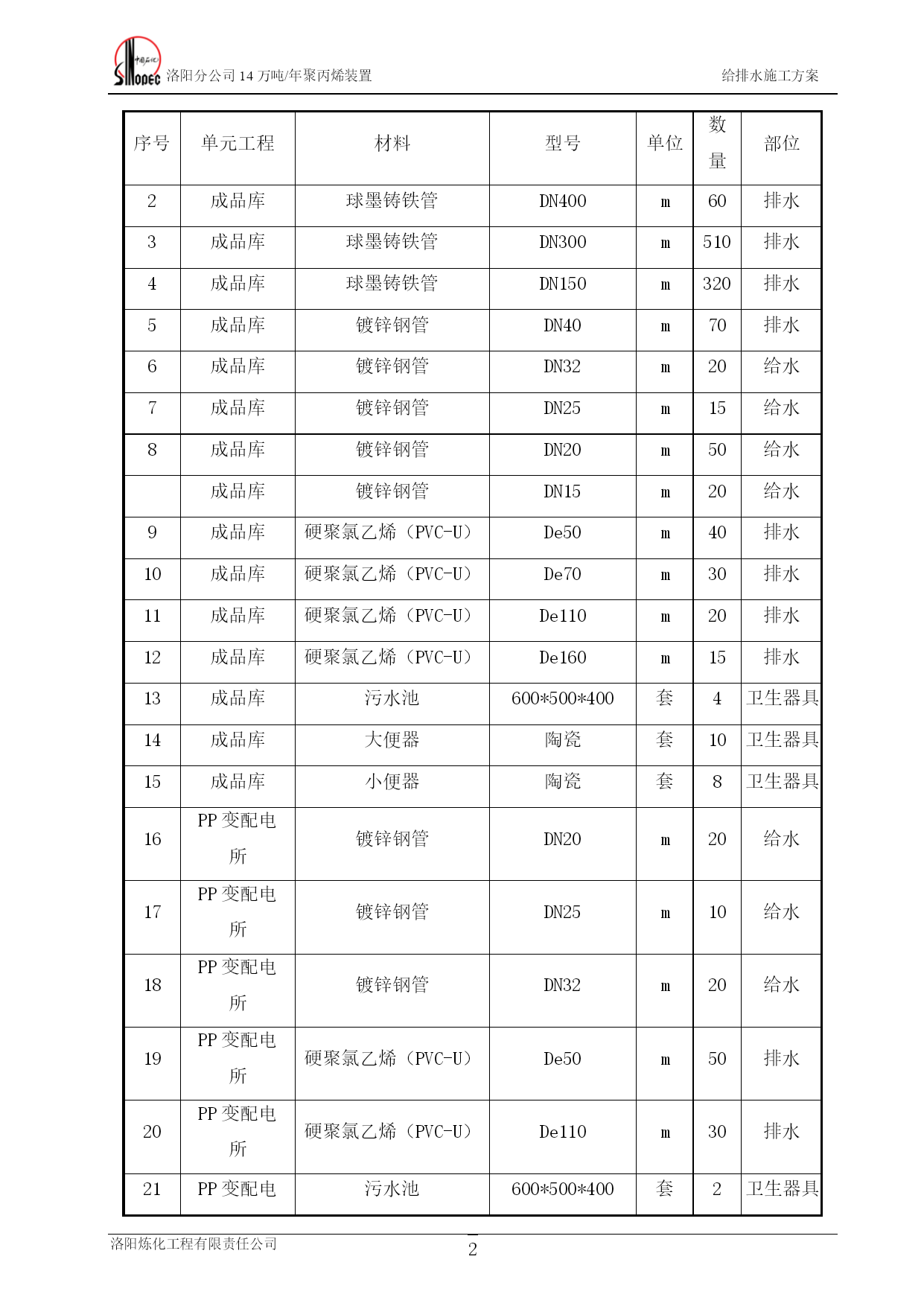

洛阳分公司14万吨/年聚丙烯装置给排水施工方案洛阳炼化工程有限责任公司工程概况工程范围我公司施工的内容为洛阳分公司14万吨/年聚丙烯装置部分单元室内、外给排水工程，具体为：聚丙烯装置配套工程——系统管网生产污水排水管线修改（位置：排水车间北侧）；PP变配电室室内给排水管线安装；PP控制室室内给排水管线安装；PP成品库室内给排水管线安装。单位工程给排水所用材料的材质及安装做法见下表单位工程名称材料、材质做法系统管网污水排水管道球墨铸铁管T型承插连接；直埋敷设。PP变配电室给水镀锌钢管地上部分丝扣连接；埋地部分焊接，并做环氧煤沥青特加强级防腐；设计工作压力0.3Mpa,试验压力1.0Mpa。排水PVC-U粘接连接；敷设时管下做100mm厚砂垫层。PP控制室给水镀锌钢管地上部分丝扣连接；埋地部分焊接，并做环氧煤沥青特加强级防腐；设计工作压力0.3Mpa，试验压力1.0Mpa。排水球墨铸铁T型承插连接（橡胶圈密封）；180度混凝土管带基础。PP成品包装及仓库给水镀锌钢管地上部分丝扣连接；埋地部分焊接，并做聚乙烯PE胶带加强级防腐；设计压力0.4Mpa，试验压力1.0Mpa。雨水球墨铸铁管T型承插连接（橡胶圈密封）；180度混凝土管带基础。生活污水PVC-U粘接连接；敷设时管下做100mm厚砂垫层。主要工程量一览表主要工程实物量表序号单元工程材料型号单位数量部位1系统管网球墨铸铁管DN200m90排水2成品库球墨铸铁管DN400m60排水3成品库球墨铸铁管DN300m510排水4成品库球墨铸铁管DN150m320排水5成品库镀锌钢管DN40m70排水6成品库镀锌钢管DN32m20给水7成品库镀锌钢管DN25m15给水8成品库镀锌钢管DN20m50给水成品库镀锌钢管DN15m20给水9成品库硬聚氯乙烯（PVC-U）De50m40排水10成品库硬聚氯乙烯（PVC-U）De70m30排水11成品库硬聚氯乙烯（PVC-U）De110m20排水12成品库硬聚氯乙烯（PVC-U）De160m15排水13成品库污水池600*500*400套4卫生器具14成品库大便器陶瓷套10卫生器具15成品库小便器陶瓷套8卫生器具16PP变配电所镀锌钢管DN20m20给水17PP变配电所镀锌钢管DN25m10给水18PP变配电所镀锌钢管DN32m20给水19PP变配电所硬聚氯乙烯（PVC-U）De50m50排水20PP变配电所硬聚氯乙烯（PVC-U）De110m30排水21PP变配电所污水池600*500*400套2卫生器具22PP变配电所洗脸盆陶瓷套2卫生器具23PP变配电所大便器陶瓷套6卫生器具24PP变配电所小便器陶瓷套2卫生器具25PP控制室镀锌钢管DN15m10给水26PP控制室镀锌钢管DN20m30给水27PP控制室镀锌钢管DN25m10给水28PP控制室球墨铸铁管DN100m20排水29PP控制室球墨铸铁管DN50m10排水30PP控制室污水池600*500*400套2卫生器具31PP控制室洗脸盆陶瓷套1卫生器具32333435工程特点：管材多样化；施工工艺多种；施工区域变换频繁；土建工程室内外回填土已经完成，墙体、楼板、地面均未留置给排水预留洞，但与安装、工艺等专业交叉作业，相对工期较紧。因此在施工过程中必须保证协调有序，集中突击。编制依据聚丙烯装置配套工程——系统管网生产污水排水管线修改、PP成品包装及仓库、PP变配电所、PP控制室给排水施工图纸。《给排水管道工程施工及验收规范》GB50268-97。《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。《埋地硬聚氯乙烯排水管道工程技术规范》CECS122：2001。《石油化工给水排水管道工程施工及验收规范》SH3533-2003。《地埋钢质管道环氧煤沥青防腐层技术标准》《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-1998。《混凝土结构工程施工及验收规范》GB50204-2002施工准备技术准备熟悉图纸了解设计意图，做好图纸会审，把技术问题解决在施工之前。编制施工图预算，编制材料、机具需用量计划。进行技术交底：技术交底严格遵守三级交底制度，交底内容按照不同层次、不同要求，使所有参与本工程施工的人员掌握所从事工作的内容、操作方法、技术要求和质量标准。生产要素准备人员配备高素质管理人员，建立质量、安全、行政组织体系，明确分工，制订各管理岗位职责，落实责任和义务，项目组织机构图见附表一。根据工程量及进度计划安排各工种施工人员进场。主要劳动力计划见下表：序号工种人数备注1焊工2管道焊接2电工2现场施工用电及临时用电3钳工3供水管线安装4油漆工2地埋焊接钢管的防腐5机修工1小机具维修6混凝土工3管带浇筑7普工10管沟土方开
