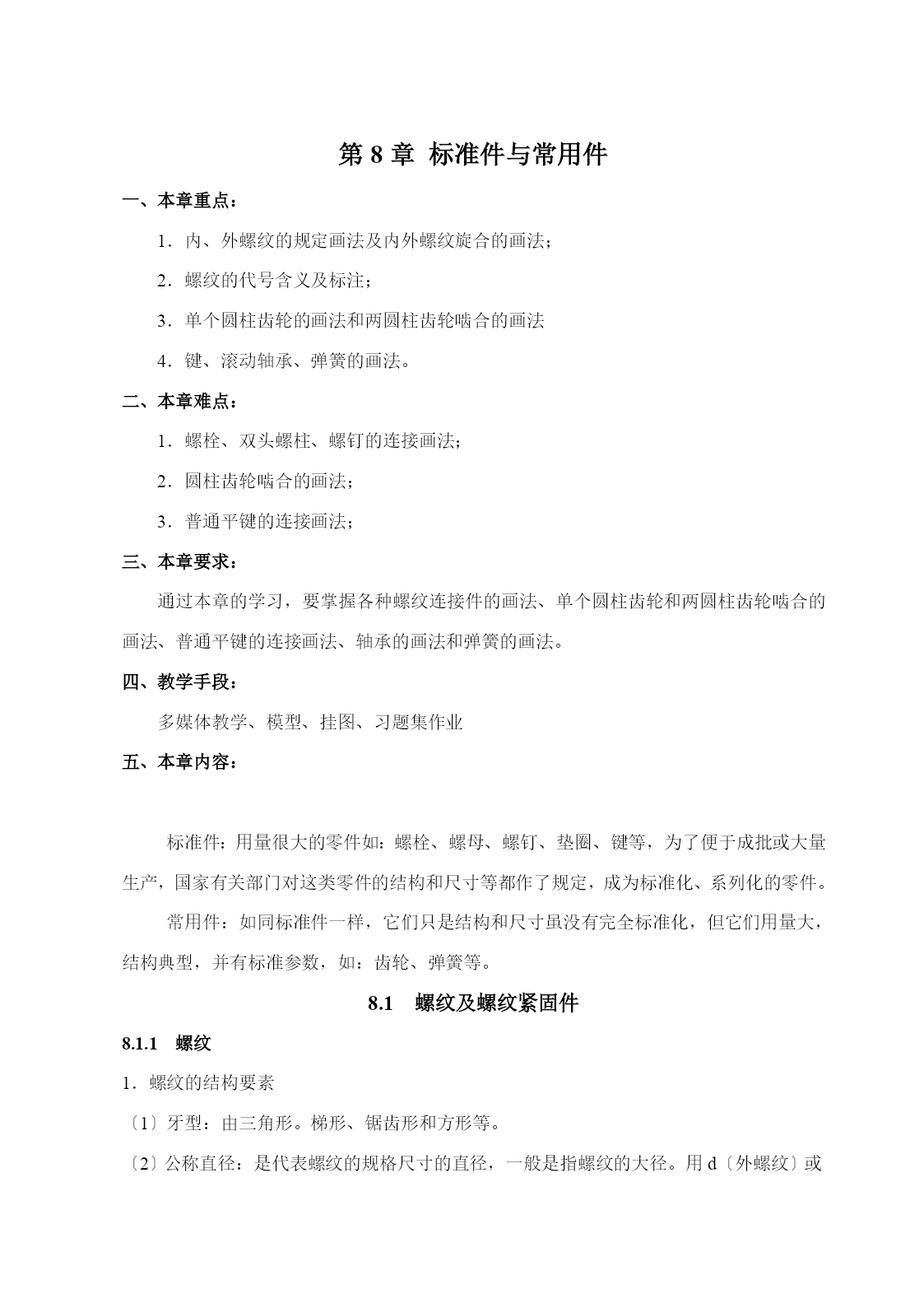

标准件与常用件【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法4．键、滚动轴承、弹簧的画法。二、本章难点：1．螺栓、双头螺柱、螺钉的连接画法；2．圆柱齿轮啮合的画法；3．普通平键的连接画法；三、本章要求：通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。四、教学手段：多媒体教学、模型、挂图、习题集作业五、本章内容：标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。8.1螺纹及螺纹紧固件8.1.1螺纹1．螺纹的结构要素〔1〕牙型：由三角形。梯形、锯齿形和方形等。〔2〕公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。用d〔外螺纹〕或D〔内螺纹〕表示。〔3〕线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。用n表示。〔4〕螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。对于单线螺纹，导程与螺距相等，即s=p。多线螺纹s=n×p.〔5〕旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。内、外螺纹连接时，以上要素须相同，才可旋合在一起。螺纹的三要素：牙型、直径和螺距是决定螺纹最根本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。4．螺纹的规定画法〔1〕外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画，如下列图。(b)图8.5外螺纹的规定画法〔2〕内螺纹的画法：内螺纹一般才用剖视图，画法如下列图。图8.6内螺纹的规定画法〔3〕非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，那么需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。〔4〕内、外螺纹连接画法：如下列图。图8.7螺纹旋合的画法〔5〕其它规定画法：对于不穿通的螺纹、钻孔深度与螺纹深度分别画出，钻孔深度一般应比螺纹深度深0.5D〔D为螺孔大径〕。5．螺纹的代号及标注〔1〕普通螺纹：普通螺纹的牙型代号为“M〞，其直径、螺距可查表得知。普通螺纹的标注格式：例如：M10×1LH-5g6g-SM——螺纹代号〔普通螺纹〕10——公称直径10mm1——螺距1mm〔细牙螺蚊标螺距，粗牙螺纹不标〕LH——旋向左旋〔右旋不标注〕5g——中径公差带代号〔5g〕6g——顶径公差带代号〔6g〕S——旋合长度代号〔短旋合长度〕螺纹的旋合长度有三种表示法：L—长旋合长度；N—中等旋和长度；S—短旋合长度。一般中等旋合长度不表注。内外螺纹旋合在一起时，标注中的公差带代号用斜线分开。如：M10×6H/6g当中径和顶径的公差带代号相同时，只标注一个。〔2〕管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。标注格式为：G1〔右旋不标注〕G——管螺纹代号1——尺寸代号1英寸管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、小径和螺距咳查表。〔3〕梯形螺纹与锯齿形螺纹：梯形螺纹的代号为“Tr〞，锯齿形螺纹的代号为“S〞。标注格式为：Tr40×14〔p7〕LH-8e-LTr40——梯形螺纹，公称直径40mm14〔p7〕——导程14mm螺距mmLH——左旋8e——中径公差带代号L——长旋合长度如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。8.1.2螺纹紧固件螺纹紧固件的种类及标记表8.2常用螺纹紧固件的标记例如螺纹紧固件的画法(a)螺栓(b)螺母(c)垫圈图8.8螺栓、螺母、垫圈的比例画法螺纹紧固件连接的画法图8.9螺栓连接的画法图8.10螺柱连接的画法图8.11螺钉连接的画法8.2键连接与销连接8.2.1键连接键连接就是用键将轮子与
