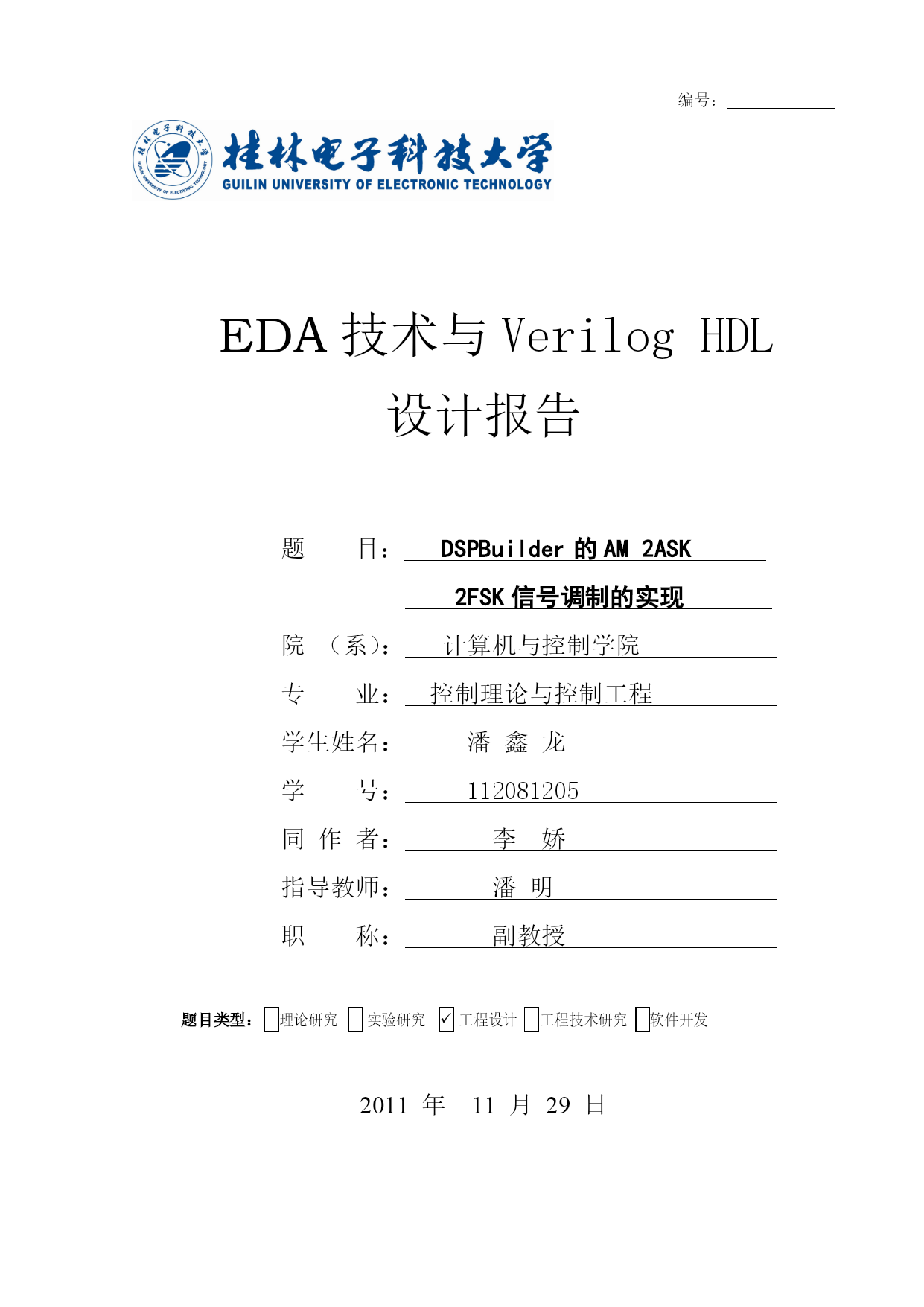

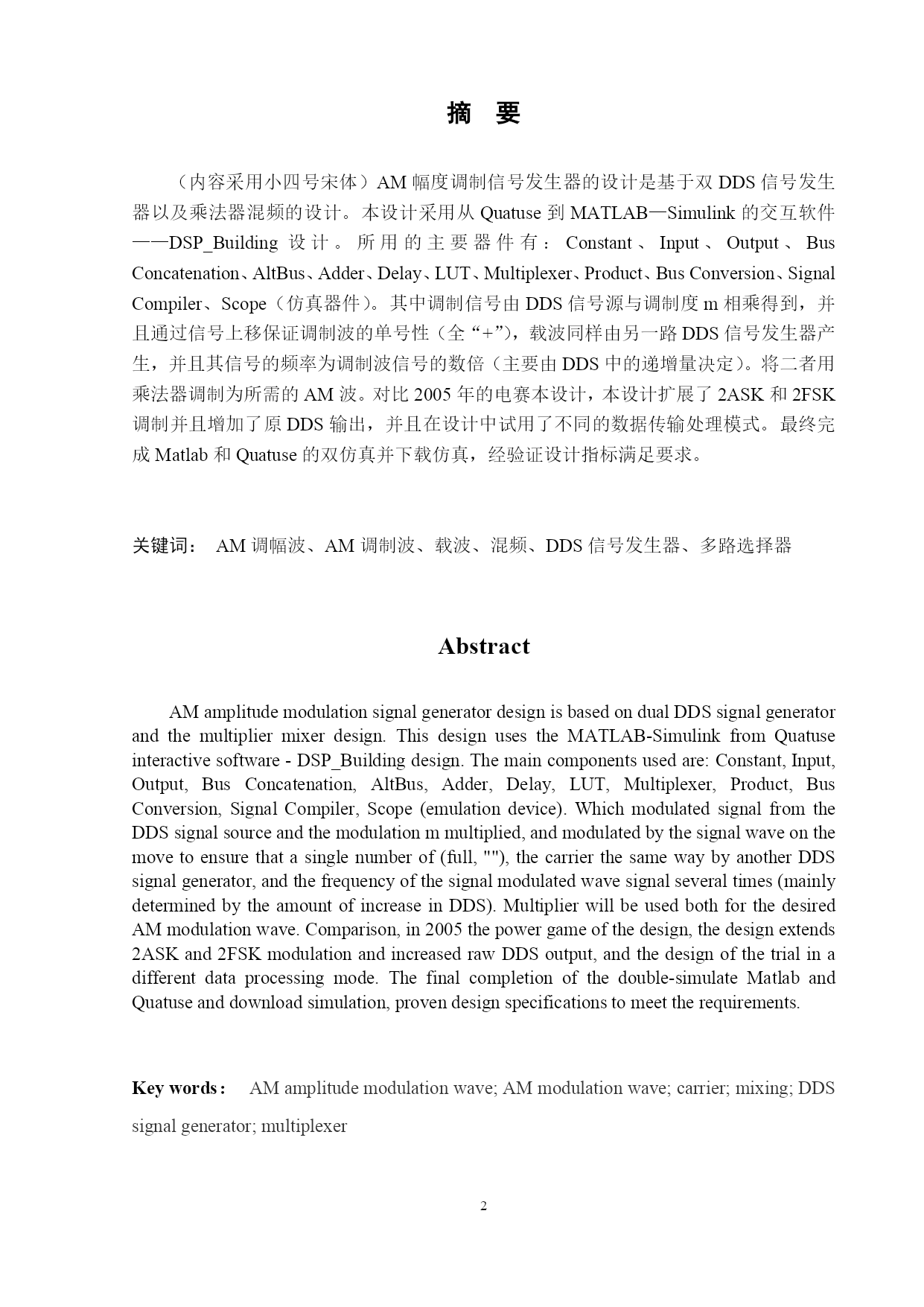

PAGE\*MERGEFORMAT2编号：EDA技术与VerilogHDL设计报告题目：DSPBuilder的AM2ASK2FSK信号调制的实现院（系）：计算机与控制学院专业：控制理论与控制工程学生姓名：潘鑫龙学号：112081205同作者：李娇指导教师：潘明职称：副教授题目类型：理论研究实验研究工程设计工程技术研究软件开发2011年11月29日摘要（内容采用小四号宋体）AM幅度调制信号发生器的设计是基于双DDS信号发生器以及乘法器混频的设计。本设计采用从Quatuse到MATLAB—Simulink的交互软件——DSP_Building设计。所用的主要器件有：Constant、Input、Output、BusConcatenation、AltBus、Adder、Delay、LUT、Multiplexer、Product、BusConversion、SignalCompiler、Scope（仿真器件）。其中调制信号由DDS信号源与调制度m相乘得到，并且通过信号上移保证调制波的单号性（全“+”），载波同样由另一路DDS信号发生器产生，并且其信号的频率为调制波信号的数倍（主要由DDS中的递增量决定）。将二者用乘法器调制为所需的AM波。对比2005年的电赛本设计，本设计扩展了2ASK和2FSK调制并且增加了原DDS输出，并且在设计中试用了不同的数据传输处理模式。最终完成Matlab和Quatuse的双仿真并下载仿真，经验证设计指标满足要求。关键词：AM调幅波、AM调制波、载波、混频、DDS信号发生器、多路选择器AbstractAMamplitudemodulationsignalgeneratordesignisbasedondualDDSsignalgeneratorandthemultipliermixerdesign.ThisdesignusestheMATLAB-SimulinkfromQuatuseinteractivesoftware-DSP_Buildingdesign.Themaincomponentsusedare:Constant,Input,Output,BusConcatenation,AltBus,Adder,Delay,LUT,Multiplexer,Product,BusConversion,SignalCompiler,Scope(emulationdevice).WhichmodulatedsignalfromtheDDSsignalsourceandthemodulationmmultiplied,andmodulatedbythesignalwaveonthemovetoensurethatasinglenumberof(full,""),thecarrierthesamewaybyanotherDDSsignalgenerator,andthefrequencyofthesignalmodulatedwavesignalseveraltimes(mainlydeterminedbytheamountofincreaseinDDS).MultiplierwillbeusedbothforthedesiredAMmodulationwave.Comparison,in2005thepowergameofthedesign,thedesignextends2ASKand2FSKmodulationandincreasedrawDDSoutput,andthedesignofthetrialinadifferentdataprocessingmode.Thefinalcompletionofthedouble-simulateMatlabandQuatuseanddownloadsimulation,provendesignspecificationstomeettherequirements.Keywords：AMamplitudemodulationwave;AMmodulationwave;carrier;mixing;DDSsignalgenerator;multiplexer目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc310292730"引言PAGEREF_Toc310292730\h4HYPERLINK\l"_Toc310292731"1实验原理PAGEREF_Toc310292731\h5HYPERLINK\l"_Toc310292732"2DDS设计PAGEREF_Toc310292732\h5HYPERLINK
