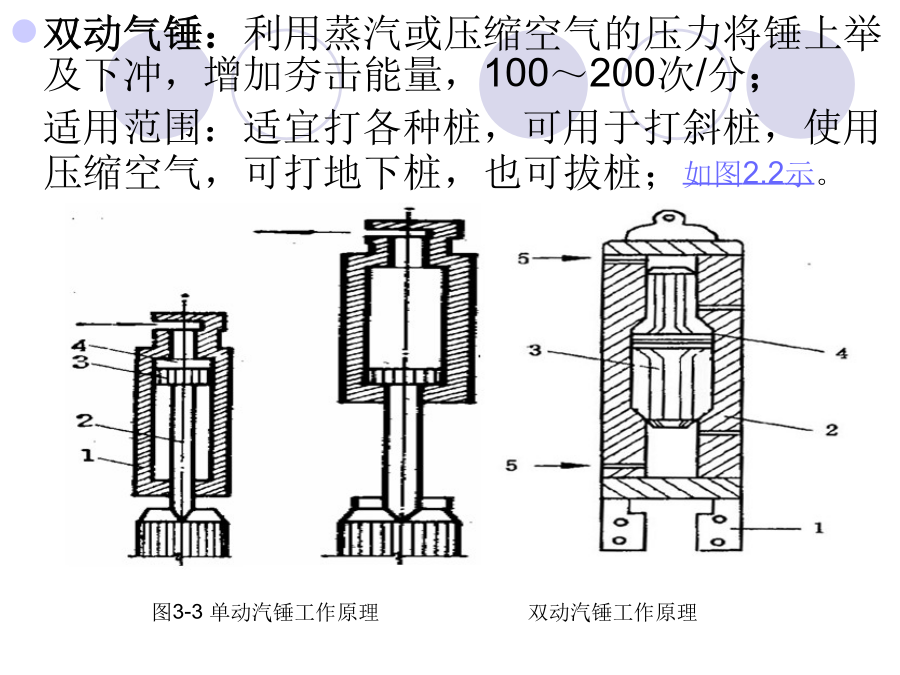

按桩的施工方法，桩可分为预制桩和灌注桩两类。预制桩是在工厂或施工现场制成的各种形式的桩，用沉桩设备将桩打入、压入或振入土中，或有的用高压水冲沉入土中。灌注桩是在施工现场的桩位上用机械或人工成孔，然后在孔内灌注混凝土而成。根据成孔方法的不同分为挖孔、钻孔、冲孔灌注桩，沉管灌注桩和爆扩桩等。3.1.1柴油打桩机筒式柴油锤图3-1导杆式柴油锤的工作原理图3-2筒式柴油锤的工作原理2、柴油打桩机的特点柴油锤的特点是：结构简单、打桩数量大。本身既是原动机又是工作机，不需另设能源机器，工作过程自动化。打桩数量可随沉桩阻力自动增减调节。当地基阻力大时，上活塞上跳高度大，打桩能量就大；地基阻力小时，桩下沉量大，打桩能力随之减小，对打桩工作非常有利。主要缺点是产生噪音、振动和对空气有污染等。3.1.2蒸汽锤双动气锤：利用蒸汽或压缩空气的压力将锤上举及下冲，增加夯击能量，100～200次/分；适用范围：适宜打各种桩，可用于打斜桩，使用压缩空气，可打地下桩，也可拔桩；如图2.2示。自由落锤打桩机又称吊锤或落锤，它是利用卷扬机使重锤沿桩架的导向立柱升起，然后让其自由落下冲击桩头，其特点是构造简单，使用方便。一般锤重为1-30KN，打击次数每分钟10-12次。由于其打桩效率降低，贯入的能量对桩的损伤大，所以仅能在小规模的工程中采用。适用范围：适宜在打桩及细长尺寸的砼桩，在一般土层及黏土和含有砾石的土层中均有用；原理：用人力或卷扬机拉起悬桩锤，落下，利用锤重夯击桩顶，使桩入土；优缺点：构造简单，使用方便，冲击力大，能随意调节落距，但锤击速度慢，效率低，桩损大。锤重0.5～1.5t；3.2静力压桩机3.3静力压桩工作程序3.2.1机械式静力压桩机机械式静力压桩机如图3-4所示，它由压桩机（桩架与底盘）、转动设备（卷扬机、滑轮组、钢丝绳）、平衡设备（铁块）、量测装置（测力计、油压表）及辅助设备（起重设备、送桩器）等组成。这种压桩机的高度为16-40m，静压力400-1500KN，设备总重80-172t。机身高大笨重，移动和转场很不方便，且占地面积也较大，目前已很少采用。3.2.2液压式静力压桩机液压静力压桩机如图3-5所示，由液压吊装机构、液压夹持、压桩机构（千斤顶）、行走及回转机构、液压及配电系统、配重铁等部分组成。工作原理：行走装置是由“横向行走”（短船）、“纵向行走”（长船）和回转机构组成。使用特点：它与锤击式打桩机、振动式沉桩机相比，无冲击力，可避免桩头被打碎、爆裂，压桩时对桩周土体扰动范围较小，可提高桩基础施工质量，节约桩身材料，降低工程造价；它无振动，无噪声，无环境污染，适用于人口稠密的城市中施工。但压桩只限于压垂直桩及软土地基的沉桩施工，具有一定的局限性。3-4机械静力压桩机3.3.1挤土成孔机械3.3.2取土成孔机械3-6步履式螺旋钻机（2）冲抓式成孔机冲抓成孔机是利用冲抓斗为钻具，它以自由落体的速度冲入土中，将土、石凿成碎块，然后抓碎土碎石抛至孔外而成孔。结构简单、操纵方便，适用于粘、砂、砾土及松散和混有漂石的卵石地层中施工。3.4高压喷射灌浆设备高压喷射灌浆的施工机具由高压发生装置、钻机、特种钻杆和高压管路四部分组成。主要包括：钻机、高压泵、空气压缩机、注浆管、喷嘴、流量计、输浆机、制浆机。3.4.1高压钻孔设备3.4.2高喷灌泵设备（4）高压水泵和水管1）高压水泵和高压胶管。高压水泵的一般要求为压力20-50MPa，流量50-100L/min。高压喷射灌浆施工中常用的是3D2-SZ系列卧式三柱塞水泵。3D2-SZ高压水泵技术规格见表3-1。2）高压水管。高压水管一般选用4层或6层的钢丝缠绕胶管。（5）空气压缩机。（6）提升、卷扬及旋摆设备。提升、卷扬及旋摆设备包括卷扬机、提升台车、旋摆机构，用于控制喷射流运动，以形成要求性状的凝结体。（7）喷射装置。喷射装置按射流介质不同可分为单介质（也称单管）、双介质（也称两管）、三介质（也称三管）和多介质喷射装置，由高压水龙头、喷射管及喷头3部分组成。1）单管喷射装置。2）两管喷射装置。3）三管喷射装置。4）多介质喷射装置。（8）浆液回收设施。（9）监控设备。表3-13D2-SZ高压水泵技术规格3.4.3高压喷射灌泵设备的应用3.5钻孔灌浆设备1、回转式钻回转式钻机，是利用钻机的回转器带动钻具旋转，以磨削孔低岩石进行钻机。2、冲击式钻机冲击式钻机属于大口径型钻机，是利用钢丝绳将钻具提升到一定高度，然后自由下落，冲击地层，使孔底岩石破碎而进行钻进。3、冲击反循环钻机冲击反循环钻机，是在冲击钻机的基础上研制出的新型机。由抽筒抽砂，改为泵吸排砂，故称冲击反循环钻机。4、冲击回转式钻机冲击回转式钻机是以回转式钻机为基础，在钻头上部连接一个专门的冲击器（也称
